2013年新课标物理选修3-1单元测试题_专题05_电学实验(二)1

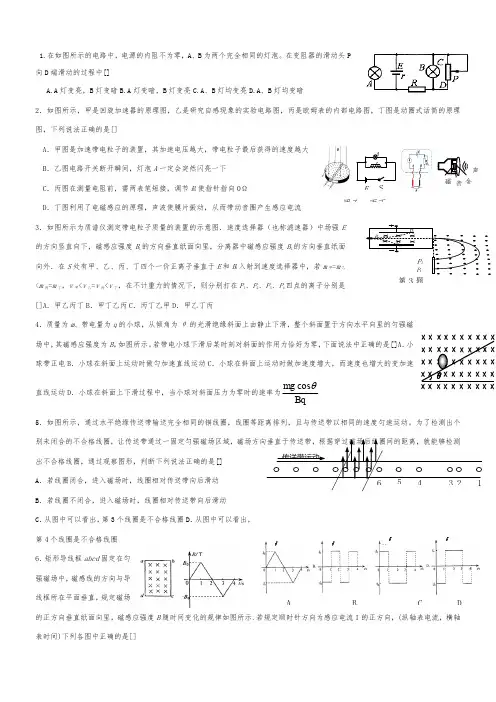

C B A Di ii i1.在如图所示的电路中，电源的内阻不为零，A 、B 为两个完全相同的灯泡。

在变阻器的滑动头P 向D 端滑动的过程中[]A.A 灯变亮，B 灯变暗B.A 灯变暗，B 灯变亮C.A 、B 灯均变亮D.A 、B 灯均变暗2．如图所示，甲是回旋加速器的原理图，乙是研究自感现象的实验电路图，丙是欧姆表的内部电路图，丁图是动圈式话筒的原理图，下列说法正确的是[]A ．甲图是加速带电粒子的装置，其加速电压越大，带电粒子最后获得的速度越大 B ．乙图电路开关断开瞬间，灯泡A 一定会突然闪亮一下 C ．丙图在测量电阻前，需两表笔短接，调节R 1使指针指向0ΩD ．丁图利用了电磁感应的原理，声波使膜片振动，从而带动音圈产生感应电流3．如图所示为质谱仪测定带电粒子质量的装置的示意图．速度选择器（也称滤速器）中场强EB 2的方向垂直纸面m 甲=m 乙<m 1、P 2、P 3、P 4四点的离子分别是4直线运动D 5出不合格线圈，通过观察图形，判断下列说法正确的是[] A ．若线圈闭合，进入磁场时，线圈相对传送带向后滑动 B ．若线圈不闭合，进入磁场时，线圈相对传送带向后滑动 C ．从图中可以看出，第3个线圈是不合格线圈D ．从图中可以看出，第4个线圈是不合格线圈 6．矩形导线框abcd 固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直纸面向里，磁感应强度B 随时间变化的规律如图所示.若规定顺时针方向为感应电流I 的正方向，(纵轴表电流，横轴表时间)下列各图中正确的是[]甲乙 丙丁音声第3题7．如图所示，粗细均匀的金属丝制成长方形导线框abcd （ad >ab ），处于匀强磁场中．同种材料同样规格的金属丝MN 可与导线框保持良好的接触并做无摩擦滑动．当MN 在外力作用下从导线框左端向右匀速运动移动到右端的过程中，导线框消耗的电功率[]A ．始终增大??B ．先增大后减小?? C ．先减小后增大??D ．增大减小，再增大再减小8．两根光滑的金属导轨，平行放置在倾角为θ的斜面上，导轨的左下端接有电阻R ，导轨的电阻可忽略不计，斜面处在一匀强磁场中，磁场方向垂直于斜面向上。

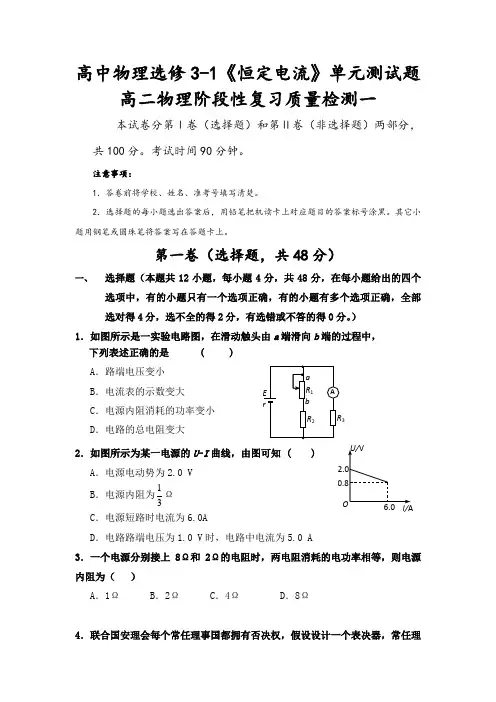

高中物理选修3-1《恒定电流》单元测试题高二物理阶段性复习质量检测一本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，共100分。

考试时间90分钟。

注意事项：1．答卷前将学校、姓名、准考号填写清楚。

2．选择题的每小题选出答案后，用铅笔把机读卡上对应题目的答案标号涂黑。

其它小题用钢笔或圆珠笔将答案写在答题卡上。

第一卷（选择题，共48分）一、 选择题（本题共12小题，每小题4分，共48分，在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，全部选对得4分，选不全的得2分，有选错或不答的得0分。

）1．如图所示是一实验电路图，在滑动触头由a 端滑向b 端的过程中， 下列表述正确的是 ( ) A ．路端电压变小 B ．电流表的示数变大 C ．电源内阻消耗的功率变小 D ．电路的总电阻变大2．如图所示为某一电源的U -I 曲线，由图可知 ( ) A ．电源电动势为2.0 VB ．电源内阻为31ΩC ．电源短路时电流为6.0AD ．电路路端电压为1.0 V 时，电路中电流为5.0 A3．一个电源分别接上8Ω和2Ω的电阻时，两电阻消耗的电功率相等，则电源内阻为（ ） A ．1Ω B ．2Ω C ．4Ω D ．8Ω4．联合国安理会每个常任理事国都拥有否决权，假设设计一个表决器，常任理323 事国投反对票时输入“0”，投赞成票时或弃权时输入“1”，提案通过为“1”，通不过为“0”，则这个表决器应具有哪种逻辑关系 （ ）A ．与门B ．或门C ．非门D ．与非门5．如图所示的电路中，水平放置的平行板电容器中有一个带电液滴正好处于静止状态，现将滑动变阻器的滑片P 向左移动，则( ) A ．电容器中的电场强度将增大 B ．电容器上的电荷量将减少 C ．电容器的电容将减小 D ．液滴将向上运动6．如图所示电路中，当开关S 闭合时，电流表和电压表读数的变化情况是 ( )A ．两表读数均变大B ．两表读数均变小C ．电流表读数增大，电压表读数减小D ．电流表读数减小，电压表读数增大7．如右图所示的电路中，A 、B 两灯原来正常发光，忽然B 灯比原来亮了，这是因为电路中某一处发生断路故障造成的，那么发生这种故障可能是(电源内阻不计) ( ) A ．R 1断路B ．R 2断路C ．R 3断路D ．灯A 断路8．如图所示，某一导体的形状为长方体，其长、宽、高之比为a ∶b ∶c =5∶3∶2．在此长方体的上下、左右四个面上分别通过导线引出四个接线柱1、2、3、4。

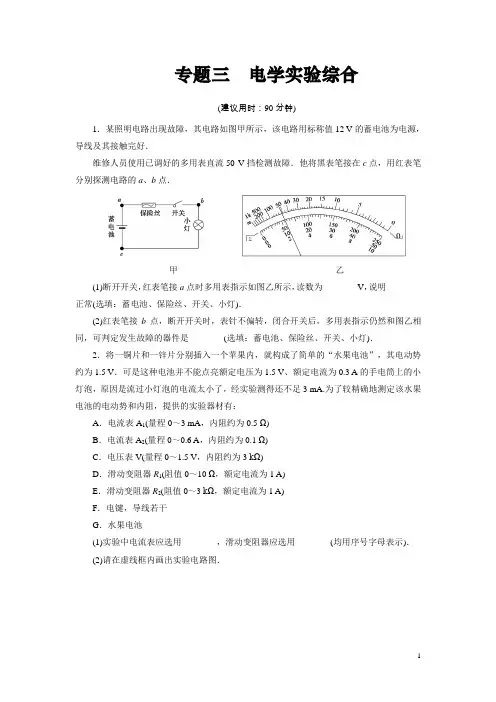

专题三电学实验综合(建议用时：90分钟)1．某照明电路出现故障，其电路如图甲所示，该电路用标称值12 V的蓄电池为电源，导线及其接触完好．维修人员使用已调好的多用表直流50 V挡检测故障．他将黑表笔接在c点，用红表笔分别探测电路的a、b点．甲乙(1)断开开关，红表笔接a点时多用表指示如图乙所示，读数为________V，说明________正常(选填：蓄电池、保险丝、开关、小灯)．(2)红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用表指示仍然和图乙相同，可判定发生故障的器件是________(选填：蓄电池、保险丝、开关、小灯)．2．将一铜片和一锌片分别插入一个苹果内，就构成了简单的“水果电池”，其电动势约为1.5 V．可是这种电池并不能点亮额定电压为1.5 V、额定电流为0.3 A的手电筒上的小灯泡，原因是流过小灯泡的电流太小了，经实验测得还不足3 mA.为了较精确地测定该水果电池的电动势和内阻，提供的实验器材有：A．电流表A1(量程0～3 mA，内阻约为0.5 Ω)B．电流表A2(量程0～0.6 A，内阻约为0.1 Ω)C．电压表V(量程0～1.5 V，内阻约为3 kΩ)D．滑动变阻器R1(阻值0～10 Ω，额定电流为1 A)E．滑动变阻器R2(阻值0～3 kΩ，额定电流为1 A)F．电键，导线若干G．水果电池(1)实验中电流表应选用________，滑动变阻器应选用________(均用序号字母表示)．(2)请在虚线框内画出实验电路图．(3)根据实验记录的数据，经描点、连线得到水果电池的路端电压随电流变化的U－I图象如图所示，由图可知：水果电池的电动势E＝________V，内阻r＝________ Ω.3．某同学用量程为1 mA、内阻为120 Ω的表头按图甲所示电路改装成量程分别为1 V 和1 A的多用电表．图中R1和R2为定值电阻，S为开关．回答下列问题：(1)根据图甲所示的电路，在图乙所示的实物图上连线．(2)开关S闭合时，多用电表用于测量________(填“电流”、“电压”或“电阻”)；开关S断开时，多用电表用于测量________(填“电流”、“电压”或“电阻”)．(3)表笔A应为________色(填“红”或“黑”)．(4)定值电阻的阻值R1＝________Ω，R2＝________Ω.(结果取三位有效数字)4．某同学为了研究“3 V，0.3 W”的小灯泡L从较低温度到正常发光过程中的电阻情况．设置了如下器材：电流表A1(量程400 mA，内阻r1＝5 Ω)；电流表A2(量程600 mA，内阻r2约为1 Ω)；电压表V(量程15 V，内阻约为3 kΩ)；定值电阻R0(5 Ω)；滑动变阻器R1(0～10 Ω，额定电流为1 A)；滑动变阻器R2(0～250 Ω，额定电流为0.3 A)；电源E(电动势3 V，内阻较小)；开关一个，导线若干．(1)从以上给定的器材中选择恰当的器材．在虚线框内画出实验电路原理图，并在图中标出所用仪器的代号．(2)根据设计的方案，将下图中的器材连成符合要求的电路(有个别仪器可能不用)．(3)闭合开关S，移动滑片P，使________时，可知灯泡正常发光，此时灯泡的电阻为________(用测量的物理量表示)．5．如图甲是利用两个电流表A1和A2测量干电池电动势E和内阻r的电路原理图．图中S为开关，R为滑动变阻器，固定电阻R1和A1内阻之和为10 000 Ω(比r和滑动变阻器的总电阻大得多)，A2为理想电流表．(1)按电路原理图在图乙虚线框内各实物图之间画出连线．(2)在闭合开关S前，将滑动变阻器的滑动端c移动至________(选填“a端”、“中央”或“b端”)．(3)闭合开关S，移动滑动变阻器的滑动端c至某一位置，读出电流表A1和A2的示数I1和I2.多次改变滑动端c的位置，得到的数据为I1/mA0.1200.1250.1300.1350.1400.145I2/mA48040032023214068在如图丙所示的坐标纸上以I1为纵坐标、I2为横坐标画出所对应的I1－I2曲线．(4)利用所得曲线求得电源的电动势E＝________ V，内阻r＝________ Ω.(保留两位小数)(5)该电路中电源输出的短路电流I m＝________ A.6．为了测定一节干电池的电动势和内电阻，现准备了下列器材：①待测干电池E(电动势约为1.5 V，内阻约为1.0 Ω)②电流表G(满偏电流3.0 mA，内阻为10 Ω)③电流表A(量程0～0.60 A，内阻约为0.10 Ω)④滑动变阻器R1(0～20 Ω，2 A)⑤滑动变阻器R2(0～1 000 Ω，1 A)⑥定值电阻R3＝990 Ω⑦开关和导线若干(1)为了能尽量准确地进行测量，也为了操作方便，实验中应选用的滑动变阻器是_____(填仪器字母代号)；(2)请在图甲所示的方框中画出实验电路原理图，并注明器材的字母代号；(3)图乙所示为某同学根据正确的电路图作出的I1－I2图线(I1为电流表G的示数，I2为电流表A的示数)，由该图线可求出被测干电池的电动势E＝________V(保留3位有效数字)，内电阻r＝________Ω(保留2位有效数字)．7．为了测定电阻R x(电阻值约为1 000 Ω)的电阻值以及一节干电池的电动势和内阻(内阻约为2 Ω)，手边还有如下器材：A．电流表A：量程为3 A、内阻约为0.5 ΩB．电压表V：量程为2 V、内阻很大C．电阻箱R1：总阻值为9 999.9 ΩD．滑动变阻器R2：0～10 ΩE．单刀单掷开关、导线若干(1)为了较准确测量，电表应选用________．(填器材前的编号)(2)请在虚线框内画出一个实验电路，测定R x的电阻值、电池的电动势和内阻．要求：标清楚所需器材的符号(A、V、R1、R x、R2)．(3)通过改变电路的总电阻，记录外电路的电阻值R和对应情况下的电压表示数U，画出1U随1R的变化图线为直线，如图所示，直线与纵轴的交点坐标为b、斜率为k，则电源电动势为________，内阻为________．8．现用伏安法研究某电子器件R1(6 V 2.5 W)的伏安特性曲线，要求特性曲线尽可能完整(直接测量的变化范围尽可能大一些)，备有下列器材：A．直流电源(6 V，内阻不计)；B．电流表G(满偏电流I g＝3 mA，内阻R g＝10 Ω)；C．电流表A(0～0.6 A，内阻未知)；D．滑动变阻器(0～20 Ω，5 A)；E．滑动变阻器(0～200 Ω，1 A)；F．定值电阻R0(阻值1 990 Ω)；G．开关与导线若干．(1)根据题目提供的实验器材，请你在方框中设计出测量电子器件R1伏安特性曲线的电路原理图．(2)在实验中，为了操作方便且能够准确地进行测量，滑动变阻器应选用________(填写器材序号)．(3)将上述电子器件R1和另一电子器件R2接入如图甲所示的电路中，它们的伏安特性曲线分别如图乙中Ob、Oa所示．电源的电动势E＝6.0 V，内阻忽略不计．调节滑动变阻器R3，使电阻R1和R2消耗的电功率恰好相等，则此时R3接入电路的阻值为________Ω.9．某研究性学习小组欲测定一块电池的电动势E.(1)先直接用多用电表测定该电池电动势．在操作无误的情况下，多用电表表盘示数如图，其示数为____________V.(2)然后，用电压表V、电阻箱R、定值电阻R0、开关S、若干导线和该电池组成电路，测定该电池电动势．①根据电路图，用笔画线代替导线，将实物图连接成完整电路．②闭合开关S，调整电阻箱阻值R，读出电压表V相应示数U.该学习小组测出大量数据，分析筛选出下表所示的R、U数据，并计算出相应的1/R和1/U的值．请用表中数据在坐标纸上描点，并作出1/U－1/R图线．R（Ω）166.771.450.033.325.020.0U（V）8.3 5.9 4.8 4.2 3.2 2.9 1/R（×10－2Ω－1）0.60 1.40 2.00 3.00 4.00 5.001/U（V－1）0.120.170.210.240.310.34③从图线中可求得E＝____________V.10．某中学的物理“小制作”小组装配了一台“5 V0.5 A”的小直流电动机，线圈内阻小于1 Ω.现要进一步研究这个小直流电动机在允许的输入电压范围内，输出功率与输入电压的关系，学校实验室提供的器材有：①直流电源E，电压6 V，内阻不计；②小直流电动机M；③电压表V1，量程0～0.6 V，内阻约3 kΩ；④电压表V2，量程0～6 V，内阻约15 kΩ；⑤电流表A1，量程0～0.6 A，内阻约1 kΩ；⑥电流表A2，量程0～3 A，内阻约0.5 Ω；⑦滑动变阻器R，0～10 Ω，2 A；⑧开关一只，导线若干．(1)首先要比较精确测量电动机的内阻r.根据合理的电路进行测量时，要控制电动机不转动，通过调节滑动变阻器，使电压表和电流表有合适的示数，电压表应该选______．若电压表的示数为0.1 V，电流表的示数为0.2 A，则内阻r＝______ Ω，这个结果比真实值偏______(填“大”或“小”)．(2)在方框中画出研究电动机的输出功率与输入电压的关系的实验电路图．(标明所选器材的符号)(3)当电压表的示数为4.5 V时，电流表示数如图所示，此时电动机的输出功率是____W.参考答案与解析1．[139]【解析】(1)因用直流50 V挡检测，故满偏时电压为50 V，刻度均匀，在题图乙所示位置时，读数为11.5(11.2～11.8之间的值均可)V，说明蓄电池正常．(2)红表笔接b点，断开开关，指针不偏转，闭合开关后多用表读数与原来相同，说明保险丝、开关均正常，发生故障的器件只能为小灯．【答案】(1)11.5(11.2～11.8之间的值均可)蓄电池(2)小灯2．[140]【解析】由图象知电源内阻较大，因此电流表应外接，误差较小；同时滑动变阻器应选R2，电流表才会有明显的示数变化．【答案】(1)A E(2)如图所示(3)1.354503．[141]【解析】(1)表头跟R2串联，R1跟开关串联，两个支路并联，连线图如图所示．(2)开关闭合时，电表的内阻较小，为等效电流表；开关断开时，电表的内阻较大，为等效电压表．(3)电流由红表笔流入，由题图甲可看出表头右端为“＋”，故表笔A为黑表笔．(4)设表头的内阻为r，满偏电流为I g，由欧姆定律可知I g(R2＋r)＝1 V，I g(R2＋r)＝(1 A －I g)R1，解得R1＝1.00 Ω，R2＝880 Ω.【答案】(1)见解析图(2)电流电压(3)黑(4)1.008804．[142]【解析】测电阻的基本方法是伏安法，但由于小灯泡的额定电压为3 V，比电压表的量程小得多，故无法用电压表测电压．可设计让定值电阻R0与A1串联，改装成一个适当量程的电压表，然后用A2测量小灯泡和改装电表并联后的总电流，这样通过两表的示数就可以知道通过小灯泡的电流为I2－I1，小灯泡两端的电压为I1(R0＋r1)，故小灯泡的电阻为R L＝I1（r1＋R0）I2－I1.实验要求测量小灯泡L从较低温度到正常发光过程中的电阻情况，即要求电压从0开始调节，故滑动变阻器应选用分压式接法．由于滑动变阻器R2阻值太大，所以滑动变阻器选R1；小灯泡正常发光时电压为3 V，对应电流表读数为I1＝UR0＋r1＝0.3 A＝300 mA.则电路原理图如图甲所示，实物连接图如图乙所示使A 1的示数为300 mA 时，灯泡正常发光，此时R L ＝I 1（r 1＋R 0）I 2－I 1，式中I 2为A 1表示数为300 mA 时，电流表A 2的读数，故I 1＝300 mA.【答案】(1)、(2)见解析图 (3)A 1的示数为300 mAI 1（r 1＋R 0）I 2－I 1 5．[143] 【解析】(1)由电路图连线如图(2)闭合开关S 前，为保护电路，应使连入电路的滑动变阻器阻值最大，故滑动端c 置于b 端．(3)连线如图(4)电路中，A 1与R 1串联等效于电压表，纵轴截距为0.149 mA ，对应电压值U ＝0.149×10－3×104 V ＝1.49 V ，故电动势E ＝1.49 V ，内阻r ＝⎪⎪⎪⎪ΔU ΔI ＝0.60 Ω.(5)短路电流I m ＝E r ＝1.490.60A ＝2.5 A. 【答案】(1)见解析图 (2)b 端 (3)见解析图 (4)1.49 0.60 (5)2.56．[144] 【解析】(1)题中给出两个电流表，其中G 内阻已知，和定值电阻串联后两端电压最大为3 V ，改装用作电压表；滑动变阻器若用R 1，方便调节和读数，易得多组数据，而R 2的电阻值太大，不方便调节，不易测得多组数据．(3)根据闭合电路欧姆定律可知E ＝I 1(R 3＋R G )＋(I 1＋I 2)r ，变形为I 1＝－r R 3＋R G ＋r I 2＋E R 3＋R G ＋r ，图线的纵截距为E R 3＋R G ＋r ＝1.45×10－3A ，斜率为－r R 3＋R G ＋r＝－0.450.5×10－3，解得E ＝1.45 V ，r ＝0.90 Ω.【答案】(1)R 1 (2)如图所示 (3)1.45(1.44～1.46) 0.90(0.88～0.92)7．[145] 【解析】(1)电流表量程太大、不可用，一节干电池的电动势约为1.5 V .(2)滑动变阻器总电阻值太小且在滑动过程中不能读出接入电路的电阻值，所以改变电路中的电阻采用电阻箱，电路图如答案图所示．(3)应用闭合电路欧姆定律有U ＋U R r ＝E ，则1U ＝1E ＋r E ·1R ，由此可知E ＝1b 、r ＝k b. 【答案】(1)B (2)如图所示 (3)1b k b8．[146] 【解析】(1)电子器件R 1允许通过的最大电流I m ＝2.56A ，电流表采用A ；电子器件R 1两端所加电压最大值为6 V ，则需把电流表G 改装成电压表，G 和定值电阻R 0串联后两端电压最大值为3 mA ×(10＋1 990)Ω＝6 V ，正合适；电子器件R 1电阻较小，改装后的电压表内阻远大于其电阻，而电流表A 内阻未知，则电流表A 外接．(2)要求特性曲线尽可能完整，直接测量的变化范围尽可能大一些，滑动变阻器采用分压式，滑动变阻器选总阻值小的D.(3)R 1、R 2和R 3串联，则通过它们的电流相同，又R 1和R 2消耗的电功率恰好相等，则Oa 、Ob 两曲线的交点为满足上述条件的点，通过它们的电流为0.25 A ，R 1和R 2两端电压均为2.5 V ，根据串联电路特点可知R 3两端电压为1 V ，根据欧姆定律可知R 3接入电路的阻值为10.25Ω＝4 Ω. 【答案】(1)如图所示 (2)D (3)4119．[147] 【解析】(1)读出示数为：9.4 V.(2)①连线如图所示．②作图线如图所示③由闭合电路欧姆定律得E ＝U ＋U R (r ＋R 0)，变形得1U ＝1E ＋r ＋R 0E ·1R ，从上式看出在1U－1R 图象中，纵轴的截距即为1E，由图象得出截距为0.10，所以E ＝10.0 V(9.5 V ～11.1 V 内均正确)．10．[148] 【解析】(1)由于小电动机线圈电阻很小，电流也小，因此应选小量程电流表、电压表．r ＝U I＝0.5 Ω.由(2)问图可知电压表分流，故测量值比真实值小． (2)电压表应选V 2，电流表A 1采用外接法，变阻器采用分压式电路．(3)P 出＝4.5×0.4 W －0.42×0.5 W ＝1.72 W.【答案】(1)V 1 0.5 小(2)如图所示(3)1.72。

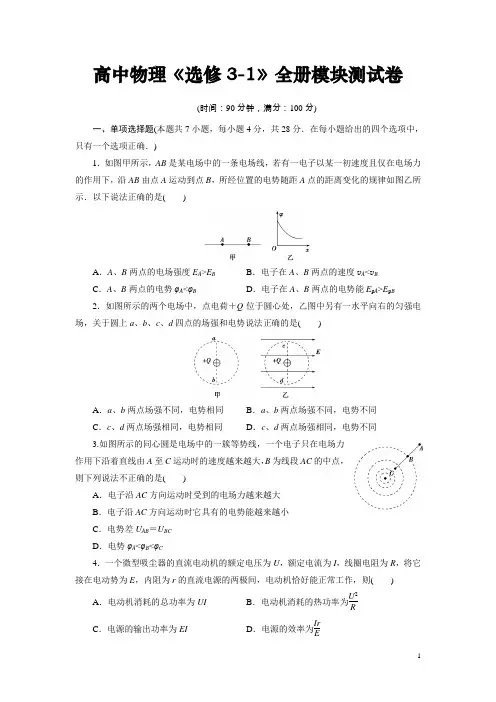

高中物理《选修3-1》全册模块测试卷(时间：90分钟，满分：100分)一、单项选择题(本题共7小题，每小题4分，共28分．在每小题给出的四个选项中，只有一个选项正确．)1．如图甲所示，AB 是某电场中的一条电场线，若有一电子以某一初速度且仅在电场力的作用下，沿AB 由点A 运动到点B ，所经位置的电势随距A 点的距离变化的规律如图乙所示．以下说法正确的是( )A ．A 、B 两点的电场强度E A >E B B ．电子在A 、B 两点的速度v A <v BC ．A 、B 两点的电势φA <φBD ．电子在A 、B 两点的电势能E p A >E p B2．如图所示的两个电场中，点电荷＋Q 位于圆心处，乙图中另有一水平向右的匀强电场，关于圆上a 、b 、c 、d 四点的场强和电势说法正确的是( )A ．a 、b 两点场强不同，电势相同B ．a 、b 两点场强不同，电势不同C ．c 、d 两点场强相同，电势相同D ．c 、d 两点场强相同，电势不同3.如图所示的同心圆是电场中的一簇等势线，一个电子只在电场力作用下沿着直线由A 至C 运动时的速度越来越大，B 为线段AC 的中点，则下列说法不正确的是( )A ．电子沿AC 方向运动时受到的电场力越来越大B ．电子沿AC 方向运动时它具有的电势能越来越小 C ．电势差U AB ＝U BCD ．电势φA <φB <φC4．一个微型吸尘器的直流电动机的额定电压为U ，额定电流为I ，线圈电阻为R ，将它接在电动势为E ，内阻为r 的直流电源的两极间，电动机恰好能正常工作，则( )A ．电动机消耗的总功率为UIB ．电动机消耗的热功率为U 2RC ．电源的输出功率为EID ．电源的效率为IrE5．在如图所示的电路中，E 为电源电动势，r 为电源内阻，R 1和R 3均为定值电阻，R 2为滑动变阻器．当R 2的滑动触点在a 端时合上开关S ，此时三个电表A 1、A 2和V 的示数分别为I 1、I 2和U .现将R 2的滑动触点向b 端移动，则三个电表示数的变化情况是( )A ．I 1增大，I 2不变，U 增大B ．I 1减小，I 2增大，U 减小C ．I 1增大，I 2减小，U 增大D ．I 1减小，I 2不变，U 减小6．如图所示为“滤速器”装置示意图．a 、b 为水平放置的平行金属板，其电容为C ，板间距离为d ，平行板内存在垂直纸面向里的匀强磁场，磁感应强度为B .a 、b 板带上电荷量，可在平行板内产生匀强电场，且电场方向和磁场方向互相垂直．一带电粒子以速度v 0经小孔O 进入正交电磁场可沿直线OO ′运动，由O ′射出，粒子所受重力不计，则a 板所带电荷量情况是( )A ．带正电，其电荷量为C v 0BdB ．带负电，其电荷量为Bd v 0CC ．带正电，其电荷量为CBd v 0D ．带负电，其电荷量为B v 0Cd7．如图所示，在y >0的区域内存在匀强磁场，磁场垂直于图中的xOy 平面向外，原点O 处有一离子源，沿各个方向射出速率相等的同价负离子，对于进入磁场区域的离子，它们在磁场中做圆周运动的圆心所在的轨迹，可用下面给出的四个半圆中的一个来表示，其中正确的是( )二、多项选择题(本题共5小题，每小题6分，共30分，在每小题给出的四个选项中，有多个选项符合题意．)8．用如图所示电路测量电池电动势和内阻时，若有两只电压表V 1、V 2量程相同，内阻分别为R V1、R V2，且R V1>R V2；两只电流表A1、A2量程相同，内阻分别为R A1、R A2，且R A1>R A2，在实验中，为了使E、r的测量值精确些，选择的电表可以是()A．V1与A1B．V1与A2C．V2与A1D．V2与A29．在用“伏安法”测电阻的实验中，某小组设计了下面四种实验电路，有些设计存在严重错误，其中实验时可能烧坏器材的是()10．某同学设计了一种静电除尘装置，如图甲所示，其中有一长为L、宽为b、高为d 的矩形通道，其前、后面板为绝缘材料，上、下面板为金属材料．图乙是装置的截面图，上、下两板与电压恒定为U的高压直流电源相连．带负电的尘埃被吸入矩形通道的水平速度为v0，当碰到下板后其所带电荷被中和，同时被收集．将被收集尘埃的数量与进入矩形通道尘埃的数量的比值，称为除尘率．不计尘埃的重力及尘埃之间的相互作用．要增大除尘率，则下列措施可行的是()A．只减小电压UB．只减小长度LC．只减小高度dD．只减小尘埃被吸入的水平速度v011.如图为某磁谱仪部分构件的示意图．图中，永磁铁提供匀强磁场，硅微条径迹探测器可以探测粒子在其中运动的轨迹．宇宙射线中有大量的电子、正电子和质子．当这些粒子从上部垂直进入磁场时，下列说法正确的是()A. 电子与正电子的偏转方向一定不同B．电子与正电子在磁场中运动轨迹的半径一定相同C．仅依据粒子运动轨迹无法判断该粒子是质子还是正电子D．粒子的动能越大，它在磁场中运动轨迹的半径越小12．如图所示，电视机的显像管中，电子束的偏转是用磁偏转技术实现的．电子束经过加速电场后，进入一圆形匀强磁场区，磁场方向垂直于圆面．不加磁场时，电子束将通过磁场中心O点而打到屏幕的中心M，加磁场后电子束偏转到P点外侧．现要使电子束偏转回到P点，可行的办法是()A．增大加速电压B．增加偏转磁场的磁感应强度C．将圆形磁场区域向屏幕靠近些D．将圆形磁场的半径增大些13．(10分)在“测定电池的电动势和内阻”的实验中，给定以下的器材来完成实验．待测干电池E一节电压表V(量程0～3～15 V，内阻约为10 kΩ)电流表A(量程0～0.6～3 A，内阻约为1 Ω)滑动变阻器R1(0～10 Ω)滑动变阻器R2(0～200 Ω)导线、开关S(1)为方便实验调节且能较准确地进行测量，滑动变阻器应选用________(选填“R1”或“R2”)．(2)实验所用电路如图甲所示，请用笔画线代替导线在图乙中完成实物连接图，要求保证开关在闭合前滑动变阻器的滑片处于正确的位置．(3)该同学根据实验数据得到图丙中的图线a，根据图线a求得电源电动势E＝________V，内电阻r＝________Ω.(4)图丙中b 图线是标有“1.5 V 、1.6 W ”的小灯泡的伏安特性曲线，该同学将该小灯泡与本实验中的电池连成一闭合电路，小灯泡实际消耗的电功率是________W(保留2位有效数字)．四、计算题(本题共3小题，共32分．解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位．)14.(10分)如图所示，闭合开关，变阻器R0的滑片P 在移动过程中电压表的示数变化范围是0～4 V ，电流表的示数变化范围是0.5～1 A ，已知电阻R 的阻值为6 Ω，电源的内阻不可忽略．求：(1)变阻器R 0的最大阻值； (2)电源电动势E 和内阻r .15．(10分)制作半导体时，需向单晶硅或其他晶体中掺入杂质．单晶硅内的原子是规则排列的，在两层电子间的间隙会形成上下对称的匀强电场．设某空间存在上下对称的匀强电场，并在该电场中的下半区域加一方向垂直纸面向里的匀强磁场如图所示．电荷量为＋q 、质量为m 的带电小球从上边界以初速度v 0垂直电场入射，已知足够长的上下场区的宽均为d ，电场强度E ＝mg q ，初速度v 0＝32gd ，sin 37°＝35，cos 37°＝45.求：(1)小球第一次经过对称轴OO ′时的速度；(2)要使小球不越过下边界，所加磁场的磁感应强度的大小B 的最小值．16．(12分)如图甲所示，在空间存在一个变化的电场和一个变化的磁场，电场的方向水平向右(图甲中由B 到C )，场强大小随时间变化情况如图乙所示；磁场磁感应强度方向垂直于纸面、大小随时间变化情况如图丙所示．在t ＝1 s 时，从A 点沿AB 方向(垂直于BC )以初速度v 0射出第一个粒子，在此之后，每隔2 s 有一个相同的粒子沿AB 方向以初速度v 0射出，并恰好均能击中C 点，若AB ＝BC ＝l ，且粒子由A 点运动到C 点的时间小于1 s ．不计空气阻力，试求：(1)电场强度E 0和磁感应强度B 0的大小之比； (2)第一个粒子和第二个粒子通过C 点的动能之比.参考答案与解析1．[197] 【解析】选A.根据电场强度与电势差的关系E ＝ΔφΔx ，图乙切线的斜率代表场强大小，由题图可看出E A >E B ，A 正确；沿电场线方向电势降低，所以电场线方向由A 指向B ，φA >φB ，电子受力方向与电场线方向相反，从A 至B ，电子减速，v A >v B ，B 、C 选项错误；电子从A 到B ，电场力做负功，电势能增大，D 选项错误．2．[198] 【解析】选A.由点电荷场强公式E ＝kQr 2得，甲图中a 、b 场强大小相等，方向不同，a 、b 在同一等势面上，φa ＝φb ；乙图中，由电场叠加可知，c 、d 场强大小相等，方向不同，由处于同一等势面可得φc ＝φd .3．[199] 【解析】选C.离场源电荷越近，场强越大，电子沿AC 方向运动时受到的电场力越来越大，A 正确；电子沿AC 方向运动时，电场力做正功，电势能越来越小，B 正确；点电荷周围电场不是匀强电场，C 错；电子只在电场力作用下沿着直线由A 至C 运动，场源电荷为正电荷，沿电场线方向电势越来越低，电势φA <φB <φC ，D 正确．4．[200] 【解析】选A.电动机不是纯电阻，电动机消耗的总功率为UI ，A 正确；电动机消耗的热功率为I 2R ，B 错；电源的输出功率为UI ，C 错，电源的效率为U E ＝E －IrE ，D错．5．[201] 【解析】选B.将R 2的滑动触点向b 端移动时，R 2的接入电阻变小，则整个电路外电阻减小，电压表示数U 减小；并联部分的电阻也减小，并联电压减小，I 1减小，又总电流变大，故I 2增大，B 正确．6．[202] 【解析】选C.对带电粒子受力分析，a 极板带正电，带电粒子受力平衡，q v 0B ＝q U d ，U ＝QC，可得电荷量为Q ＝CBd v 0，所以答案选C.7．[203] 【解析】选C.磁场垂直于xOy 平面向外并位于y 轴上方，离子带负电，利用左手定则判断出离子受洛伦兹力的方向，画出草图找出圆心，可判断C 图是正确的．8．[204] 【解析】选AB.用如图所示的电路测E 、r 时，造成系统误差的原因是电压表的分流，电压表内阻越大，电流表所测电流越接近于干路中的电流的真实值，所测内阻也越接近电池内阻的真实值，故电压表选用内阻大的好，而电流表内阻对实验无影响，因为电流表与R 是串联，不需知道R 和R A 的值，故电流表选用哪一个都可以，故选A 、B.9．[205] 【解析】选AD.A 、D 两图中，当滑动变阻器的滑动触头放在最左端时，电源被短路而烧坏；B 、C 两图中，供电电路正确，B 图虽然电流表和电压表接错位置，但由于串联的电压表内阻较大，不会烧坏电流表；C 图则可测较大电阻的阻值．10．[206] 【解析】选CD.根据y ＝UqL 22dm v 20可知，除尘率为k ＝y d ＝UqL 22d 2m v 20，要增大除尘率，可只增大电压U ，只增大长度L ，选项A 、B 错误；可只减小高度d ，只减小尘埃被吸入的水平速度，选项C 、D 正确．11．[207] 【解析】选AC.根据左手定则，电子、正电子进入磁场后所受洛伦兹力的方向相反，故两者的偏转方向不同，选项A 正确；根据q v B ＝m v 2r ，得r ＝m v qB ，若电子与正电子在磁场中的运动速度不相等，则轨迹半径不相同，选项B 错误；对于质子、正电子，它们都带正电，以相同速度进入磁场时，所受洛伦兹力方向相同，两者偏转方向相同，仅依据粒子轨迹无法判断是质子还是正电子，故选项C 正确；粒子的m v 越大，轨道半径越大，而m v ＝2mE k ，粒子的动能大，其m v 不一定大，选项D 错误．12．[208] 【解析】选AC.增大加速电压，可增大电子的速度，使电子在磁场中运动的轨道半径增大些，可使电子束偏转回到P 点，选项A 可行．增加偏转磁场的磁感应强度，使电子在磁场中运动的轨道半径减小，电子束偏转到P 点外侧以外，选项B 不可行．将圆形磁场区域向屏幕靠近些，可使电子束偏转到P 点，选项C 可行．将圆形磁场的半径增大些，电子束偏转到P 点外侧以外，选项D 不可行．13．[209] 【解析】(1)因电源的内阻一般较小，为保证调节滑动变阻器时，电流表示数变化明显，所以滑动变阻器应选R 1.(2)连线时要注意：电流表接0.6 A ，滑动变阻器接左下接线柱，电压表接3 V ．(3)a 图线与纵轴的截距表示电动势的大小，即E ＝1.45 V ，斜率表示电源的内阻，即r ＝ΔU ΔI ＝1.45－1.00.9－0 Ω＝0.5 Ω.(4)a 、b 两图线交点纵横坐标的乘积就表示小灯泡实际消耗的电功率，即P ＝UI ＝1.15×0.6 W ＝0.69 W.【答案】(1)R 1 (2)如图所示(3)1.45 0.5 (4)0.6914．[210] 【解析】(1)当变阻器R 0取最大值时，电压表示数最大，为U 2＝4 V ，电流表示数最小，为I 2＝0.5 A ，由欧姆定律可得，变阻器R 0的最大阻值R 0＝U 2I 2＝8 Ω.(2)当电压表示数为U 1＝0时，电流表示数为I 1＝1 A 由闭合电路欧姆定律得：E ＝U 1＋I 1(r ＋R )当电压表示数为U 2＝4 V 时，电流表示数为I 2＝0.5 A 由闭合电路欧姆定律得：E ＝U 2＋I 2(r ＋R ) 联立解得：E ＝8 V ，r ＝2 Ω. 【答案】(1)8 Ω (2)8 V 2 Ω15．[211] 【解析】(1)小球进入电场后做类平抛运动， 在竖直方向上，加速度：a ＝mg ＋qEm ＝2g 竖直位移：d ＝12at 2 得t ＝d g竖直速度：v y ＝at ＝2gd所以合速度大小v ＝v 20＋v 2y ＝52gd 与竖直方向夹角：tan θ＝v 0v y ＝32gd2gd ＝34θ＝37°.(2)小球进入下半区域时，因重力和电场力平衡，小球在洛伦兹力的作用下做匀速圆周运动．设小球恰好不越过下边界，则小球在到达下边界时速度方向应与边界平行，设圆周半径为R .由几何关系得：R －d R ＝sin 37°得：R ＝52d由牛顿第二定律得：B v q ＝m v 2R所以磁感应强度的大小B 的最小值是mdqgd .【答案】(1)52gd 与竖直方向的夹角为37°斜向下 (2)mdqgd16．[212] 【解析】(1)依题意，粒子由A 点运动到C 点的时间小于1 s ，所以在1～2 s 内第一个粒子做匀速圆周运动，且运动1/4周期，则q v 0B 0＝m v 20l而在3～4 s 内第二个粒子做类平抛运动，则x ＝l ＝v 0t 2 y ＝l ＝12qE 0m t 22联立解得E 0B 0＝2v 0.(2)第一个粒子运动过程中动能不变E k0＝12m v 20对第二个粒子在C 点应用动能定理可得 qE 0l ＝E k －12m v 20解得E k ＝52m v 20故第一个粒子和第二个粒子通过C 点的动能之比为 E k0E k ＝15. 【答案】(1)2v 0 (2)15。
