安川G7参数设置表

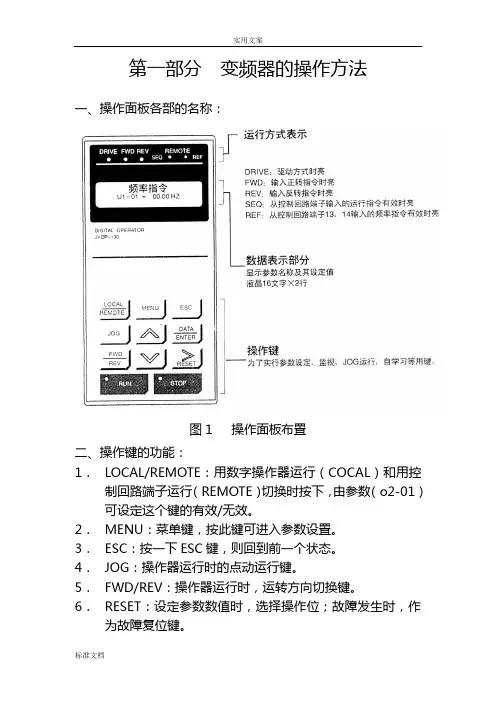

....第一部分变频器的操作方法一、操作面板各部的名称：图 1操作面板布置二、操作键的功能：1．LOCAL/REMOTE ：用数字操作器运行（COCAL）和用控制回路端子运行（REMOTE ）切换时按下，由参数（ o2-01 ）可设定这个键的有效 / 无效。

2．MENU ：菜单键，按此键可进入参数设置。

3．ESC：按一下 ESC键，则回到前一个状态。

4．JOG：操作器运行时的点动运行键。

5．FWD/REV ：操作器运行时，运转方向切换键。

6．RESET：设定参数数值时，选择操作位；故障发生时，作为故障复位键。

....7．增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键。

8．减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键。

9．DATA/ENTER：各模式、功能、参数、设定值确认时按下此键。

10 ． RUN ：操作器运行时，按下此键起动变频器。

11 ．STOP：操作器运行时，按下此键停止变频器；控制回路端子运行时，由参数（ o2-01 ）可以设定这个键的有效 / 无效。

三、方式的切换按（MENU ）键，表示驱动方式，然后按、键切换方式。

读取、设定各方式中参数时，按（DATA/ENTER）键。

从参数的读取、设定状态返回前一状态时，按（ESC）键。

具体操作如下图：....图 2方式的切换四、操作举例把加速时间从10.0Sec 变更为20.0Sec ，请按以下顺序设定参数：五、在驱动方式下的操作在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。

常用监视参数：....U1-01频率指令U1-02输出频率U1-03输出电流U1-05电机速度U1-06输出电压指令U1-07主回路直流电压U1-08输出功率U1-09力矩指令U1-10输入端子的状态U1-11输出端子的状态U1-12变频器的运行状态U1-13累计运行时间U3-01前 1回故障内容U3-02前 2回故障内容U3-03前 3回故障内容U3-04前 4回故障内容U3-05第 1次故障发生时间U3-06第 2次故障发生时间U3-07第 3次故障发生时间U3-08第 4次故障发生时间....图 3驱动方式下的操作方法第二部分变频器的调整一、确认电机旋转方向把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致，速度是否正常。

安川G7B在起重应用设置（模拟量输入）默认分类2009-10-16 15:32:10 阅读98 评论0 字号：大中小订阅开环安川变频器-安川G7变频器不带PG用在起重机起升上如何设置电动机是85KW的,变频器是CIMR-G7B4132 ，制动单元CDBR-4045 三个，制动电阻18KW/15欧三箱详细参数（请参考）选择电压跳线400/415V 见4-3 （根据电网电压决定）初始化A1-03 =2220 （2线制模式初始化）按MENU选择“高级程序模式”ADVA1-00=7 语言选择7 代表汉语A1-01=1 用户选择参数（仅可设定/查看A2-01~32所设定的参数）A1-02=2 无PG的矢量控制运行模式选择：b1-01=1 控制回路端子（模拟量输入）模拟量b1-02=1 控制回路端子（顺控输入）开关量调整：CC1-01=3S 频率从0 %升到100%所需时间C1-02=3S 频率从100%降到0%所需时间C2 初始圆弧（S特性）可选E 电机参数：E1-01=380 输入电压设定E1-04=50.0 最高输出频率E1-5=380/400V 最高输出电压H 参数端子功能选择H2-01=5 M1 M2 功能选择（抱闸）要设定L4-01（抱闸临界频率）H2-01-37 端子M1 M2 功能选择（抱闸）如发生溜沟，请调节直流制动B2参数。

谨慎使用L4-01=0~10HZ观察U1-83峰值电流（1HZ）L保护功能L3-04=0（0无效（按设定的减速时间停止，时间过短，报OV过压报警)L7-01=150% 正转电动转矩极限L7-02=-150% 反转电动转矩极限自学习按MENU键选择 A TUNE 自学习模式按DATA/ENTER 进入自学习模式T1-00=1 电机选择T1-01=0 旋转型自学习（如果连接有卷筒，请采用停止型自学习功能1）T1-02= 8 电机的额定输出功率（单位为Kw ）T1-03=380V 电机额定电压T1-04=170A 电机额定电流T1-05=50HZ 电机额定频率TI-06=8 电机的极数T1-07=735电机的额定转速闭环安川变频器-安川G7变频器带PG用在起重机起升上如何设置电动机是85KW的,变频器是CIMR-G7B4110 ，制动单元CDBR-4045 三个，制动电阻18KW/15欧三箱。

200％
150％~250％
正转再生转矩极限
L7-04
250％
250％
200％
200％
150％~250％
反转再生转矩极限
L8-02
105
105
变频器过热预警动作
L8-39
1HZ
1HZ
降低最低频率
02-04
31
变频器容量选择
0
d1-02
25
25
频率指令2
d1-03
30
30
频率指令3
d1-04
40
40
频率指令4
E1-08
40V
1
中间输出频率电压
E1-09
0.5
0.5
最低输出频率
E1-10
4.6
4.6
最低输出频率电压
H1-03
3
3
端子S5功能选择
H1-04
4
4
端子S6功能选择
H1-05
6
6
端子S7功能选择
G7变频器不带PG参数设置一览表（1）
主起升
副起升
大车
小车
备注
A1-02
2
2
0
0
控制模式选择
B1-01
0
0
0
0
运行模式选择
B1-02
1
1
1
1
运行指令选择
B2-03
0.02
0.02
启动时直流制动时间
B2-08
100-300％
磁通补偿量
C1-01
3.0
加速时间
C1-02
0.5
减速时间
d1-01
20

第一部分变频器的操作方法一、操作面板各部的名称：图1 操作面板布置二、操作键的功能：1．LOCAL/REMOTE：用数字操作器运行（COCAL）和用控制回路端子运行（REMOTE）切换时按下，由参数（o2-01）可设定这个键的有效/无效。

2．MENU：菜单键，按此键可进入参数设置。

3．ESC：按一下ESC键，则回到前一个状态。

4．JOG：操作器运行时的点动运行键。

5．FWD/REV：操作器运行时，运转方向切换键。

6．RESET：设定参数数值时，选择操作位；故障发生时，作为故障复位键。

7．增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键。

8．减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键。

9．DATA/ENTER：各模式、功能、参数、设定值确认时按下此键。

10．RUN：操作器运行时，按下此键起动变频器。

11．STOP：操作器运行时，按下此键停止变频器；控制回路端子运行时，由参数（o2-01）可以设定这个键的有效/无效。

三、方式的切换按（MENU）键，表示驱动方式，然后按↑、↓键切换方式。

读取、设定各方式中参数时，按（DATA/ENTER）键。

从参数的读取、设定状态返回前一状态时，按（ESC）键。

具体操作如下图：图2 方式的切换四、操作举例把加速时间从10.0Sec变更为20.0Sec，请按以下顺序设定参数：五、在驱动方式下的操作在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。

常用监视参数：U1-0 1 频率指令U1-02输出频率图3 驱动方式下的操作方法第二部分变频器的调整一、确认电机旋转方向把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致，速度是否正常。

如有异常，按下表中的方法进行处理：运转方向不一致，速度正常调换输出三相中的任意二相，并调换旋转编码器的A、B相或二、运行速度的调整注：速度≤1.0m/s时单层速度和多层速度的设置值相同，预设值均为50.0Hz。
