E地通设备常见接法

• WMPT主控板支持TD，不支持LTE； • 因此需要在原TD基站BBU只有WMPT
板的基础上增加一块UMPT板，用于
开通LTE。
• 在扩BBP和MPT板的 同时，如果电源 UPEU不是c板，则需 替换成UPEUc板，同 时再新增一块UPEUc 板，一定要先将新 增UPEUc板安装后通 电后再拨出原非 UPEUc板；
接-1
RRU光LTE设备安装分步讲解
缆及电 2)、将电源线从走线架垂直穿入机柜，制作接头连接DCDU-12B。 D源CD线U连-12DB CRDRUU-接03
接-2
DCDU-12B ,1-3扇区分别连接LOAD 5-3，风扇 LOAD 9，BBU LOAD 8&7 DCDU-03B ,1-3扇区分别连接LOAD 0-2，风扇 LOAD 9，BBU LOAD 8&7
装
LTE设备安装分步讲解
GP 1. 选定安装位置打孔（M10*60mm）固定天线支架，接头处用绝缘胶带、防水胶带做1+3+3防水；
2. 在室内馈窗1m内剪断GPS馈线，制作接头连接至避雷器； 3. 将GPS馈线在走线架上布放固定至机柜右侧，垂直进入机柜，平齐BBU后剪断制作接头； 4. 将GPS时钟信号线黄色接头一端连接至UMPT单板GPS端口，另一端从BBU右侧穿入，连接至GPS
电源板
• BBP基带处理板常见有UBBP和LBBP 两种；
• UBBP支持TD，不支持LTE； • 因此需要在原TD基站BBU只有UBBP
板的基础上增加一块LBBP板，用于 开通LTE。
• 同时需要注意扩好LBBP板后需将原 UBBP上的光纤插到LBBP板的对应光 口，否则LTE将不能正常开通。
• MPT主控板常见有WMPT和UMPT两种 ；

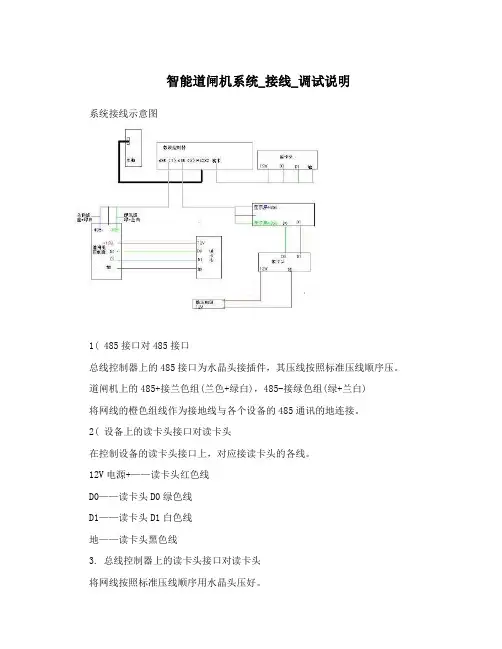

智能道闸机系统_接线_调试说明系统接线示意图1( 485接口对485接口总线控制器上的485接口为水晶头接插件，其压线按照标准压线顺序压。

道闸机上的485+接兰色组(兰色+绿白)，485-接绿色组(绿+兰白)将网线的橙色组线作为接地线与各个设备的485通讯的地连接。

2( 设备上的读卡头接口对读卡头在控制设备的读卡头接口上，对应接读卡头的各线。

12V电源+——读卡头红色线D0——读卡头D0绿色线D1——读卡头D1白色线地——读卡头黑色线3. 总线控制器上的读卡头接口对读卡头将网线按照标准压线顺序用水晶头压好。

将网线分成4组:橙色组(橙+橙白)、兰色组(兰+绿白)、绿色组(绿+兰白)、棕色组(棕+棕白)。

橙色组接读卡头地，兰色组接读卡头D0，绿色组接读卡头D1，棕色组接读卡头电源正12V。

4. 显示屏的接线按照显示屏上的数据传输插头上的标注，找到标有“A”，“B”的2跟线，分别接485通讯的正和负——既兰色组和绿色组网线。

如果读卡头要通过显示屏幕连接的话，找到标有D0，D1的2根线，分别接在读卡头的D0，D1上。

读卡头的电源由其他12V的稳压电源供应。

如出现数据不稳定，将读卡头的电源地与网线的橙色组连接。

调试设备方法:1、首先联接好总线控制器，打开RS232串口调试助手，选择16进制显示，16进制发送，在下面发命令:FE1B2233 ，选择手动发送或自动发送看接收区是否回传: FE 1B 17 9B ，是则总线通迅正常。

2、道闸机的初始地址是FF，LED显示屏的初始地址是003、在联接好下面的设备如道闸机，发命令002B，看是否有回传 FF 2B **如有，则通讯正常。

4、改地址命`令:00DD**例如改道闸机的地址为04，发命令:00DD04，选择自动发送，道闸机断电后再上电，再发命令002B，看接收区是否是04 2B **，如是，则通讯正常。

所有的设备改地址时，都需要断电和重新上电。

如改LED屏的地址必须地址加1，如改04，须发00DD055、停车场系统车场配置设置如:在串口调试助手里，入口车位显示屏的十六进制地址是02，在停车场软件车场配置里是十进制，再除以2，地址是1。

设备电控箱供电接电方案
设备电控箱的供电接电方案可以采用以下几种方式：
1. 直接使用市电供电：将电控箱连接到市电网络中，通过插座或者直接接入电源线来供电。

这种方式适用于电控箱所需的电力较小的情况。

2. 使用电池供电：将电池安装在电控箱内，通过充电器或者太阳能电池板对电池进行充电，然后将电池的直流电输出连接到电控箱以供电。

这种方式适用于需要移动或者无法接入市电的情况。

3. 使用UPS（不间断电源）供电：将UPS设备连接到市电网
络中，然后将UPS的输出连接到电控箱以供电。

UPS可以提
供稳定的电力，当市电中断时可以继续供电，保证设备的正常工作。

4. 使用发电机供电：将发电机连接到电控箱，通过发动机的转动来产生电力供电。

这种方式适用于无法接入市电的场所或者需要大功率电力的情况。

以上是常见的设备电控箱供电接电方案，具体选择哪种方案需要根据设备的功率需求、使用环境和预算等因素进行综合考虑。

想知道各种门禁控制器怎么接线吗？接线教程来了，赶紧来看看吧门禁系统的接线一直有朋友问起，本期我们一起来了解下门禁控制系统组成、接线、安装与布线规范。

一、门禁系统的基本组成门禁系统由门禁控制器、读卡器、出门按钮、锁具、通讯转换器智能卡、电源管理软件组成。

智能卡：在智能门禁系统当中的作用是充当写入读取资料的介质。

控制器：是整个系统的核心，负责整个系统信息数据的输入、处理、存储、输出，控制器与读卡机之间的通讯方式一般均采用R485、R232及韦根格式。

锁具：是整个系统中的执行部件。

目前有三大类：电控锁、磁力锁、电插锁。

根据用户的要求和门的材质进行选配，电锁口一般用于木门，磁力锁用于金属门、木门，电插锁相对来说应用较为广泛，各种材质的门均可使用。

作为执行部件，锁具的稳定性、耐用性是相当重要的。

电源：电源设备是整个系统中非常重要的部分，如果电源选配不当，出现问题，整个系统就会瘫痪或出现各种各样的故障，但许多用户往往会忽略电源的重要性。

门禁系统一般都选用较稳定的线性电源。

管理软件：负责整个系统监控、管理和查询等工作。

管理人员可通过管理软件对整个系统的状态、控制器的工作情况进行监控管理，并可扩展完成巡更、考勤、停车场管理等功能。

二、设备特性1、485控制器特性485门禁控制器使用标准的工业串口通信，通信距离可达1200米，每个总线可以接255台设备，使用485集线器可以扩展多条总线。

支持多达6个输出和10个输入。

型号有单门、双门、4门等。

2、TCP/IP控制器特性以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。

具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的485接口空间；支持多达6个输出和10个输入。

是一个可以通过以太网进行远程管理的门禁系统。

型号有单门、双门、4门等。

三、设备接口1、读卡器接口读卡器做为读卡输入设备，通讯协议是WG26/34等。

分别是ReaderA和ReaderB ReaderC、ReaderD。
