高压开关柜防护等级的划分标准

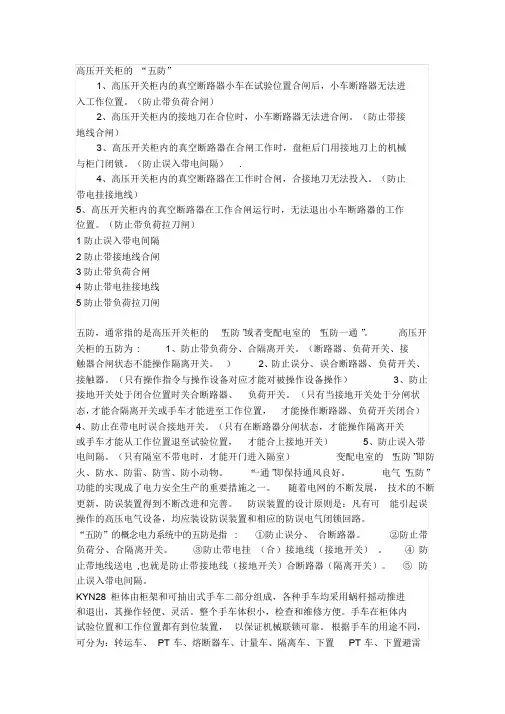

高压开关柜的“五防”1、高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置。

（防止带负荷合闸）2、高压开关柜内的接地刀在合位时，小车断路器无法进合闸。

（防止带接地线合闸）3、高压开关柜内的真空断路器在合闸工作时，盘柜后门用接地刀上的机械与柜门闭锁。

（防止误入带电间隔）.4、高压开关柜内的真空断路器在工作时合闸，合接地刀无法投入。

（防止带电挂接地线）5、高压开关柜内的真空断路器在工作合闸运行时，无法退出小车断路器的工作位置。

（防止带负荷拉刀闸）1防止误入带电间隔2防止带接地线合闸3防止带负荷合闸4防止带电挂接地线5防止带负荷拉刀闸五防，通常指的是高压开关柜的“五防”或者变配电室的“五防一通”。

高压开关柜的五防为:1、防止带负荷分、合隔离开关。

（断路器、负荷开关、接触器合闸状态不能操作隔离开关。

）2、防止误分、误合断路器、负荷开关、接触器。

（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时关合断路器、负荷开关。

（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、负荷开关闭合）4、防止在带电时误合接地开关。

（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关）5、防止误入带电间隔。

（只有隔室不带电时，才能开门进入隔室）变配电室的“五防”即防火、防水、防雷、防雪、防小动物。

“一通”即保持通风良好。

电气“五防”功能的实现成了电力安全生产的重要措施之一。

随着电网的不断发展，技术的不断更新，防误装置得到不断改进和完善。

防误装置的设计原则是：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的防误电气闭锁回路。

“五防”的概念电力系统中的五防是指:①防止误分、合断路器。

②防止带负荷分、合隔离开关。

③防止带电挂（合）接地线（接地开关）。

④防止带地线送电,也就是防止带接地线（接地开关）合断路器（隔离开关）。

´本文件产权属CHENGDA所有,未经CHENGDA书面许可不准复制或转让第三方.This document is the property of CHENGDA,it shall not be reproduced or transfered to any other party without CHENGDA's permission in written form.货物需求表10kV开关柜及附属设备详细规范及要求详见技术规格书正文、订货图及有关附件。

目录1. 总则 (4)2. 工作内容 (4)3. 规程和标准 (5)4. 现场条件 (6)5. 技术要求 (7)6. 试验和检验 (23)7. 供货范围 (24)8. 运输、贮存、安装及维护 (25)9. 技术资料和交付进度 (25)10. 质量保证 (26)11. 设计联络会 (27)12. 技术培训及技术服务 (27)13. 备品备件及专用工具 (27)1.总则1.1本技术规格书适用于重庆市MDI一体化项目乙炔装置I中110kV总变和1#~3#10kV/0.4kV变电所的10kV交流金属封闭式开关柜及其附属设备。

本技术协议提出了开关柜及其附属设备的功能、设计、结构、性能、安装和试验等方面的技术要求。

1.2卖方提供的设备应是符合本技术协议要求、适用于交流额定电压10kV、额定频率50Hz的完整的成套开关设备，在符合使用环境条件情况下，接通电源即可使用。

1.3本技术规格书提出的是最低限度的技术要求。

并未规定所有的技术细节和使用的标准，供方应提供一套满足本技术协议和工业标准要求的高质量产品及其相应服务。

对国家有关安全、环保等强制性标准，必须满足其要求。

1.4卖方须执行本技术规格书要求和工业标准。

有矛盾时，按较高标准执行。

本技术协议中未提及的内容均应满足或优于本技术协议所列的国家标准、电力行业标准和有关国家标准。

1.5本技术规格书仅对设备的主要规格参数进行规定，随着工程的进展，要求进一步明确，由业主、设计单位、制造商再行召开协调会，共同商讨细部要求，并形成补充纪要。

电气设备基础标准及防护等级——何谓IP（防护等级）IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。

将电器依其防尘防湿气之特性加以分级。

这里所指的外物含工具、人的手指等均不可接触到电器内之带电部分，以免触电。

IP防护等级是由两个数字所组成（IP X X）。

其中：第1个数字表示电器离尘、防止外物侵入的等级；第2个数字表示电器防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二：1。

第一位表示防固体侵入的级别：表一：第一个标示特性号码（数字）所指的防护程度第一数字图例防护等级定义0 无防护对外界的人或物无防护1 防止直径大于50mm的固体物体侵入防止人体(如手掌)因意外接触到电器内部的零件。

防止较大尺寸（直径大于50mm）的外物侵入。

2 防止大于12mm固体物体侵入防止人的手指接触到电器内部的零件防止中等尺寸（直径大于12mm）的外物侵入。

3 防止大于2.5mm的固体物侵入防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到电器内部的零件。

4 防止大于1.0mm的固体物体侵入防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到电器内部的零件。

5 防尘完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘并不会影响电器的正常工作。

6 防尘完全防止外物侵入，且可完全防止灰尘进入。

2．第二位表示防防水侵入的级别：表二：第二个标示特性号码（数字）所指的防护程度第一数字图例防护等级定义0 无防护对外界的人或物无防护。

1 防滴——防止滴水侵入垂直滴下的水滴不会对电器造成有害影响。

2 15°防滴——倾斜15时仍可防止滴水侵入电器倾斜15时滴水不会对电器造成有害影响。

3防淋水——防止喷洒的水侵入防雨，或防止与垂直＜60方向所喷洒的水侵入电器造成损坏4 防溅水——防止飞溅的水侵入防止各方向飞溅的水侵入电器造成损坏。

电气设备安全防护等级定义（IECIP）IEC IP防护等级定义IP 表示Ingress Protection（进入防护）.IEC IP防护等级是电气设备安全防护的重要. IP等防护级系统提供了一个以电器设备和包装的防尘、防水和防碰撞程度来对产品进行分类的方法，这套系统得到了多数欧洲国家的认可，国际电工协会IEC（International Electro Technical Commission）起草,并在IED529（BS EN 60529：1992）外包装防护等级（IP code）中宣布。

防护等级多以IP后跟随两个数字来表述，数字用来明确防护的等级。

第一个数字表明设备抗微尘的范围，或者是人们在密封环境中免受危害的程度。

I代表防止固体异物进入的等级，最高级别是6；第二个安字表明设备防水的程度。

P代表防止进水的等级，最高级别是8。

如电机的防护等级IP65,防护等级IP55等等.接触电气设备保护和外来物保护等级(第一个数字) 电气设备防水保护等级( 第二个数字)第一个数字防护范围第二个数字防护范围名称说明名称说明0 无防护- 0 无防护-1 防护50mm直径和更大的固体外来体探测器，球体直径为50mm,不应完全进入1 水滴防护垂直落下的水滴不应引起损害2 防护12.5mm直径和更大的固体外来体探测器，球体直径为12.5mm,不应完全进入2 柜体倾斜15度时，防护水滴柜体向任何一侧倾斜15度角时，垂直落下的水滴不应引起损害3 防护2.5mm直径和更大的固体外来体探测器，球体直径为2.5mm,不应完全进入3 防护溅出的水以60度角从垂直线两侧溅出的水不应引起损害4 防护1.0mm直径和更大的固体外来体探测器，球体直径为1.0mm,不应完全进入4 防护喷水从每个方向对准柜体的喷水都不应引起损害5 防护灰尘不可能完全阻止灰尘进入，但灰尘进入的数量不会对设备造成伤害5 防护射水从每个方向对准柜体的射水都不应引起损害6 灰尘封闭柜体内在20毫巴的低压时不应进入灰尘6 防护强射水从每个方向对准柜体的强射水都不应引起损害注：探测器的直径不应穿过柜体的孔7 防护短时浸水柜体在标准压力下短时浸入水中时，不应有能引起损害的水量浸入8 防护长期浸水可以在特定的条件下浸入水中，不应有能引认识电子产品的防水等级JIS(IPX)0 无保护1 防滴I型垂直落下的水滴无有害的影响2 防滴II型与垂直方向成15“范围内落下的水滴无有窑的影响3 防雨型与垂直方向成60度范围内降雨无有宾的影响4 防溅型受任意方向的水飞溅无有害的影响5 防喷射型任意方向直接受到水的喷射无有害的影响6 耐水型任意方向直接受到水的喷射也不合讲人内部7 防浸型在规定的条件下即使浸在水中也不全许人内部8 水中型长时间浸没在一定压力的水中照样能使用9 防湿型在相对湿度大90％以卜的湿气样能体用国际工业标准防水登记IP和日本工业标准的JIS防水等级是接近的,分0-8的9级,IP等级同样对防尘做了规定。
