当前位置：文档之家 › 上海建设工程检测混凝土检测考试重点

上海建设工程检测混凝土检测考试重点

  • 格式：docx
  • 大小：1.16 MB
  • 文档页数：12

普通砼拌合物性能试验方法标准 GB/T50080-2016 3.2.3 混凝土取样后5min内开始各项性能试验。 4.1.3 1、坍落度试验 骨料粒径不大于40mm，坍落度不小于10mm。 a、 坍落度仪符合JG/T248 b、两把钢尺，不小于300mm，分度值不大于1mm c、地板不小于1500*1500mm厚度不小于3mm。 过程①坍落度仪内壁和地板润湿，地板放平，两脚踩住两边踏板，过程中保持固定。 ② 混凝土分三次均匀装入，每一层用捣棒由边向中均匀插捣25次，捣实后每层混凝土约为筒高的三分之一。 ③ 捣底层时，贯穿整个深度，捣第二顶层时，插透本层至下层的表面。 ④ 顶层混凝土应高出筒口，插捣过程中低于筒口时，随时加。 ⑤ 插捣完，去下漏斗，刮去拌合物，抹平， ⑥ 除去筒边混凝土，垂直平稳提起筒，轻放试样旁边，不再继续坍落或者30s用钢尺亮出筒高与坍落后的砼最高点之间高度差为坍落度值。

4.1.4 坍落度筒提起过程控制在3-7s，开始装料到提筒过程应连续，并在150s内完成。 2、 混凝土发生崩塌或剪坏是，应重新取样另行测定，第二次仍出现，应记录说明。 3、 精确1mm，修约至5mm。 4、 坍落度经时损失：测初始坍落度H0,全部砼装入筒中 用桶盖或薄膜密封。自加水时间开始，静置60min倒入搅拌机搅拌20s，测出60min坍落度H60，H0-H60单位MM/h。

5.1.3 扩展度 骨料粒径不大于40mm，坍落度不小于160mm。设备同坍落度。装料和插捣同坍落度。 筒提起控制3-7s，不再扩散或者时间50s时，测量最大直径及最大直径垂直直径，当直径之差小于50mm，算术平均值作为结果，直径大于50mm时，重新测量，从开始装料到测得扩展度连续进行，在4min时损失同坍落度

凝结时间 11.0.1 从砼中筛除砂浆用贯入阻力法测定坍落度不为0时的砼初凝和终凝时间。 11.0.2 1、 贯入阻力仪最大测量值不小于1000N，精度为±10N，测针长100mm，在贯入端25mm处有明显标记，测针承压面积应为100mm2,50mm2,20mm2三种。 2、 砂浆筒上口160mm，下口150mm，带盖子。 3、 试验筛公称直径5mm,GB/T6003.2 4、 振动台JG/T245 5、 捣棒JG/T248

11.0.3 砼拌合物凝结时间步骤： 1、筛出砂浆，搅拌均匀，一次分别装入三个桶中，砼坍落度小于90mm时，振动台振实，振动持续到表面出浆为止，不得过振，大于90mm时，人工捣实，螺旋方向，由外向中插捣25次，橡皮锤敲击，至表面插捣孔消失。振或插后，砂浆表面低于试样筒口10mm，立即加盖。 2、 放置在20±2℃待测，测试过程温度同样保持，除吸取泌水和测量，始终加盖 3、从加水开始计时，根据砼性能，确定试验时间，以后0.5h测定一次，临近初终凝，缩短测量时间， 5、 每次测试前，将一块20±5mm垫块使一侧倾斜，吸取泌水，吸水后复原。 6、 砂浆筒放贯入阻力仪上，测针端部与砂浆表面接触，在10±2s均匀贯入25±2mm深度，记录最大阻力值，精确10N，记录测定时间，精确1min。 7、 每次测1-2个点，测点间距不小于15mm，测点据筒壁不小于25mm。 8、 每个试样测定不少于6次，至单位贯入阻力大于28MPa为止。 9、 根据凝结状况，计时更换测针由大到小。0.2~3.5选100mm，3.5~20选50mm，20~28选20mm。

11.0.4 单位面积贯入阻力由贯入阻力N除以测针面积mm2.凝结时间按通过线性回归方法确定，在贯入阻力为3.5MPa时初凝，28MPa时为终凝。 Lnt=a+blnfPR t-单位面积贯日阻力对应的测定时间min a、b线性回归系数。 凝结时间可通过绘图拟合确定，单位面积贯入阻力为纵坐标，时间为横坐标，绘制出关系曲线，分别以3.5MPa和28MPa确定时间，时间结果以h：min表示，精确5min 11.0.5 以三个试样的初终凝的平均值为结果，最大或最小与中间值差超过10%时，取中间值，都超过10%时，重新试验。

14.0.2表观密度 砼捣实后的单位体积质量 容量筒为金属圆通，外壁有提手，最大粒径不大于40mm采用不小于5L，壁厚不大于3mm，大于40mm采用内径与内高均大于骨料最大粒径4倍的筒，内壁光滑，顶面地面平行，圆柱垂直。 电子天平最大量程50Kg，感量不大于10g。 测定容量筒容积，将干净筒与玻璃一起称重，将筒装满水内无气泡擦干外壁再次称重，测得容积。 内外壁擦净，称出筒重精确10g，坍落度不大于90mm振动台，一次装入高出筒口，装料可稍加插捣，振动重低于筒口，随时加砼，振动至表面出浆。坍落度大于90mm时用捣棒，按筒大小决定分层和插捣次数，5L分两次装入，每层插25次，大于5L时，每层砼高度不大于100mm，每层次数按每10000mm2不小于12次记，由边缘向中心均匀插捣，贯穿整个深度，插捣第二层，至下层表面，每层捣完用橡皮锤外壁敲击5-10次，至表面插孔消失并无大气泡。自密实混凝土一次性填满不振不捣。刮去多余砼，表面凹陷填平，擦干外壁称量精确10g。

14.0.4表观密度=(筒+砼质量-筒质量kg)/筒容积L*100 精确至10Kg/m³

普通砼力学性能试验方法标准 GB/T50081-2002 3.1.1 试件尺寸 100*100 劈裂抗拉强度试验20mm 其他试验31.5mm 150*150 40mm 40mm 200*200 ----- 63mm 骨料最大粒径指的符合《普通混凝土用碎石或卵石质量标准及检验方法》JGJ53-92中规定的圆孔筛的孔径。

3.3.3 试件各边长、直径和高的尺寸的公差不得超过1mm 4.3.1 压力试验机除应符合《液压式压力试验机》及《试验机通用技术要求》中技术要求外，测量精度为±1%，试件破坏荷载应大于压力机全量程的20%且小于80%。 确定有效量程和破坏荷载。 例题：C30计算破坏荷载尺寸100*100 30*100*100*1.15/0.95/1000=363KN C30 150MM 30*150*150*1.15/1000=776KN C60 150MM 60*150*150*1.10/1000=1485KN 5.1.1 试件的制作 取样或试验室拌制的砼应在拌制后尽短的时间内成型，一般不超过15min。 根据砼稠度确定成型方法，坍落度不大于70mm的砼，宜用振动，大于70mm的用捣棒（直径25mm手提式捣棒）捣、插、敲

5.1.2 振动振实 a． 砼一次装入，装料时用抹刀沿各试模壁插捣，砼高出试模口 b． 试模应附着或固定在振动台4.2，振动试模不得跳动，振动出浆止，不得过振。 人工插捣 a． 分两层装入，大致相等 b． 螺旋边到中均匀插捣，100*100插捣12次，150*150插捣≥27次每层插捣次数按在10000mm2截面积内不得少于12次。

5.2.2 标准养护试件，在温度为20±5℃中静置一昼夜至两昼夜，然后编号，拆模，拆模后应立即放入温度为20±2℃，相对湿度为95%以上的标准养护室内养护，试件放在支架上，彼此间隔10-20mm，试件表面保持潮湿，并不得被水直接冲淋；。

6.0.4 立方体抗压强度试验步骤 a。养护取出后及时试验 b．试件放在压力机上 c．在试验过程中，应连续均匀加荷，砼强度等级＜C30时，加荷速度取每秒0.3.-0.5MPa，强度≥30且＜C60时，取每秒0.5-0.8MPa，强度大于≥C60时，取每秒0.8-1.0MPa。

6.0.5砼立方体抗压强度计算fcc（抗压强度MPa）=F（破坏荷载N）/A(承压面积MM2)精确至0.1MPa。 2.强度值的确定 A．三个试件测值的算数平均值作为改组试件的强度值0.1MPa B. 三个最大或最小中与中间值的差值比超过15%取中间值为抗压强度。 C. 最大最小均超过15%，则该组无效。 3.砼强度等级小于C60时，用非标试件测得的强度值均应*尺寸换算系数，200*200*200mm为1.05,100*100*100mm为0.95，当等级≥C60时，采用标准试件，使用非标，尺寸换算系数由试验确定。

9.0.5劈裂抗拉强度试验 计算fts（劈裂抗拉强度MPa）=2F/πA=0.637F（破坏荷载N）/A（截面面积MM2）精确至0.01MPa。（公式记住，数据处理） 强度值确定A．三个试件测值的算数平均值作为改组试件的强度值0.1MPa B. 三个最大或最小中与中间值的差值比超过15%取中间值为抗压强度。 C. 最大最小均超过15%，则该组无效。 采用100mm尺寸非标测得值，乘以尺寸换算系数0.85，当强度等级大于等于C60，宜采用标准试件，使用非标，尺寸换算系数由试验确定。

10.0.5抗折强度试验 若试件下边线断裂位置处于两个集中荷载作用线之间，则试件用抗折强度ffMPa, Ff（抗折强度MPa）=F（破坏荷载N）l（支座间跨度mm）/b（截面宽度mm）h（截面高度mm）² 精确至0.1MPa 强度值确定A．三个试件测值的算数平均值作为改组试件的强度值0.1MPa B. 三个最大或最小中与中间值的差值比超过15%取中间值为抗压强度。 C. 最大最小均超过15%，则该组无效。 当尺寸为100*100*400mm非标时，乘以尺寸换算系数0.85，强度大于C60时，宜采用标准试件，使用非标，尺寸换算系数由试验确定。

普通混凝土长期性能和耐久性能试验方法标准GB/T50082-2009 6.2逐级加压法 6.2.3试验时，水压从0.1MPa开始，以后每隔8h增加0.1MPa水压，并随时观察试件端面渗水情况，当6个中，有三个表面出现渗水，或加至规定压力在8h内6个试件中表面渗水试件少于3个时，可停止试验，并记下此时水压力，当边上渗水，重新密封。 6.2.4 砼抗渗等级以每组6个试件中有4个试件未出现渗水时的最大水压力乘以10来确定。 P（抗渗等级）=10H（6个试件中有3个试件渗水时的水压力MPa）-1 例题在上册P102页 判断几级抗渗 抗渗已知P8,加压MPa（0.1）0.8 0.8 0.8 恒压8h 8 8 8 试件渗水个数 2个 3个 0或1 抗渗等级 P8 公式算出7=P6 大于P8

抗渗等级未知 做到第三个渗水停止试验，0.1MPa——0.2MPa——第三个渗水，P=10H-1 保持耐久性①降低水灰比②优质原材料

合集下载

混凝土质量检测与监控要点

混凝土质量检测与监控要点

混凝土质量检测与监控要点一、引言混凝土是建筑业中最常用的材料之一，其质量直接关系到建筑物的安全性和稳定性。

因此，混凝土质量检测和监控是确保建筑品质的重要环节。

本文将介绍混凝土质量检测与监控的要点，并探讨其重要性。

二、原材料质量管理混凝土的质量受到原材料的直接影响。

因此，在混凝土施工过程中，首先需要对原材料进行严格的质量管理。

水泥、骨料、砂浆等原材料必须符合相关标准，并经过必要的检测、验收后方可使用。

此外，还应定期对原材料进行抽样检测，确保其质量的稳定性和可靠性。

三、生产工艺控制混凝土的生产工艺控制是确保混凝土质量的关键环节。

其中，搅拌工艺是最为重要的一环。

在搅拌过程中，应保持搅拌时间和搅拌速度的稳定性，并通过不断调整搅拌比例来保证混凝土的强度和密实性。

此外，在浇筑过程中也需要控制浇筑速度和浇筑厚度，确保混凝土的均匀性和一致性。

四、混凝土强度检测混凝土的强度是评估其质量的重要指标之一。

常用的混凝土强度检测方法有抗压试验、弯曲试验和拉伸试验等。

其中，抗压试验是最为常见和常用的一种方法。

通过对试样施加一定的压力，测量其抗压强度，从而判断混凝土强度的优劣。

在进行抗压试验时，应注意采样方式和试样处理的规范性，以保证测试结果的准确性。

五、混凝土密实性检测混凝土的密实性是其性能评价的重要指标之一。

密实性直接影响混凝土的质量和耐久性。

常用的检测方法包括密实度试验和渗透性试验等。

在密实度试验中，可以通过测量混凝土的最大干密度和最小干密度，计算出其密实度指数，并进行评估。

而在渗透性试验中，可以通过测量混凝土吸水性能来评估其密实性。

六、混凝土耐久性监控混凝土的耐久性是其使用寿命和性能稳定性的重要保证。

常见的混凝土耐久性问题包括钢筋锈蚀、碳化、冻融损伤等。

为了确保混凝土的耐久性，需要对混凝土进行定期的监控和维修。

常见的监控方法包括红外线检测、电阻率测定和渗透性试验等。

七、数据库建立与管理混凝土质量检测和监控结果的分析和评估需要大量的数据支持。

混凝土复习重点

混凝土复习重点

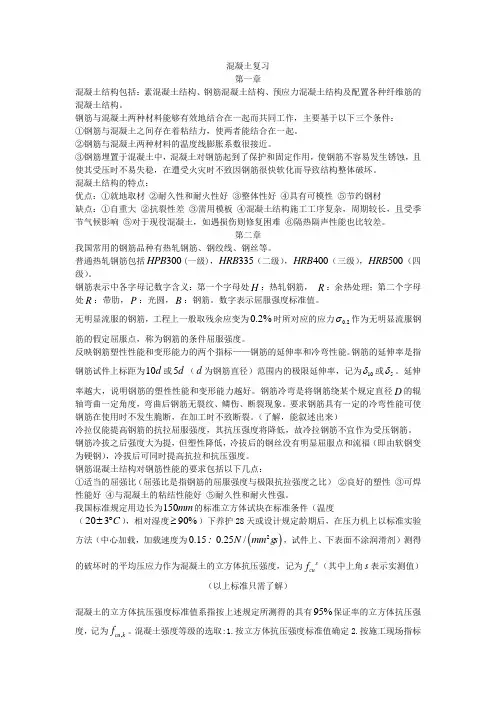

混凝土复习 第一章 混凝土结构包括：素混凝土结构、钢筋混凝土结构、预应力混凝土结构及配置各种纤维筋的混凝土结构。 钢筋与混凝土两种材料能够有效地结合在一起而共同工作，主要基于以下三个条件： ①钢筋与混凝土之间存在着粘结力，使两者能结合在一起。 ②钢筋与混凝土两种材料的温度线膨胀系数很接近。 ③钢筋埋置于混凝土中，混凝土对钢筋起到了保护和固定作用，使钢筋不容易发生锈蚀，且使其受压时不易失稳，在遭受火灾时不致因钢筋很快软化而导致结构整体破坏。 混凝土结构的特点： 优点：①就地取材 ②耐久性和耐火性好 ③整体性好 ④具有可模性 ⑤节约钢材 缺点：①自重大 ②抗裂性差 ③需用模板 ④混凝土结构施工工序复杂，周期较长，且受季节气候影响 ⑤对于现役混凝土，如遇损伤则修复困难 ⑥隔热隔声性能也比较差。 第二章 我国常用的钢筋品种有热轧钢筋、钢绞线、钢丝等。 普通热轧钢筋包括300HPB(一级)，335HRB（二级），400HRB（三级），500HRB（四级）。 钢筋表示中各字母记数字含义：第一个字母处H：热轧钢筋， R：余热处理；第二个字母处R：带肋，P：光圆，B：钢筋。数字表示屈服强度标准值。

无明显流服的钢筋，工程上一般取残余应变为0.2%时所对应的应力0.2作为无明显流服钢筋的假定屈服点，称为钢筋的条件屈服强度。 反映钢筋塑性性能和变形能力的两个指标——钢筋的延伸率和冷弯性能。钢筋的延伸率是指

钢筋试件上标距为10d或5d（d为钢筋直径）范围内的极限延伸率，记为10或5。延伸率越大，说明钢筋的塑性性能和变形能力越好。钢筋冷弯是将钢筋绕某个规定直径D的辊轴弯曲一定角度，弯曲后钢筋无裂纹、鳞伤、断裂现象。要求钢筋具有一定的冷弯性能可使钢筋在使用时不发生脆断，在加工时不致断裂。（了解，能叙述出来） 冷拉仅能提高钢筋的抗拉屈服强度，其抗压强度将降低，故冷拉钢筋不宜作为受压钢筋。 钢筋冷拔之后强度大为提，但塑性降低，冷拔后的钢丝没有明显屈服点和流福（即由软钢变为硬钢），冷拔后可同时提高抗拉和抗压强度。 钢筋混凝土结构对钢筋性能的要求包括以下几点： ①适当的屈强比（屈强比是指钢筋的屈服强度与极限抗拉强度之比） ②良好的塑性 ③可焊性能好 ④与混凝土的粘结性能好 ⑤耐久性和耐火性强。 我国标准规定用边长为150mm的标准立方体试块在标准条件（温度 （C320），相对湿度90%）下养护28天或设计规定龄期后，在压力机上以标准实验

2022年上海见证员考试复习整理最新

2022年上海见证员考试复习整理最新

一建设工程检测管理规定(绿色单选，紫色多选，红色是非)1、专项检测：钢筋保护层厚度检测，钢结构焊接质量无损检测2、见证取样：水泥物理力学性能检验，混凝土、砂浆强度检验，混凝土掺加剂检验。

检测机构资质：专项检测机构资质、见证取样检测机构资质；证书有效期3年。

二建筑材料检测1、水泥：¶①用途及性能分类：通用水泥、特种水泥硅酸盐水泥P.Ⅰ、PⅡ、普通硅酸盐水泥P.O、矿渣硅酸盐水泥P.S.A、P.S.B、粉煤灰硅酸盐水泥P.F和复合硅酸盐水泥P.C②检验内容：进场：强度、安定性、凝结时间3项进行复验；砌体：强度、安定性2项③使用要求：不同品种水泥不能混用，同一品种但强度等级不同或出厂日期差距过久的也不能混用。

④取样要求：（1）混凝土结构用：同一生产厂家，同一强度等级，同一品种、同一批号且连续进场，袋装不超过200吨、散装不超过500吨为一批，每批抽样不少于1次（2）检验批容量可扩大一倍且只能扩大一次：同一厂家、同一品种、同一规格的水泥连续三次进场检验均一次检验合格。

（3）结构加固用水泥以30T为一批（不足30，按30计）。

（4）对水泥质量有怀疑或水泥出厂超过3个月（快硬硅酸盐水泥超过1个月）时，应进行复验。

⑤取样数量：20处不同部位、总量至少12kg；袋装：取样管；散装：取样器（槽形管）2、砂：①品种：天然砂（河砂、山砂、海砂）、人工砂（公称粒径小于5mm）、混合砂（天然砂与人工砂）（粗砂、中砂、细砂、特细砂四级）②检验内容：混凝土砂浆用砂：颗粒级配、含泥量、泥块含量人工砂及混合砂：还应检验石粉含量长期处于潮湿环境的重要混凝土结构用砂：碱活性检验海砂或有氯离子污染的砂：还应检验其氯离子含量海砂：还应检验贝壳含量再生细骨料：表观密度③使用要求：（1）I类再生细骨料可用于配制C40及以下强度等级的混凝土；（2）钢纤维混凝土不应使用海砂；（3）再生骨料不得用于配制预应力混凝土；（4）结构用混凝土使用海砂时，应经过净化处理；④取样批量：大型（货船、汽车）400m³或600吨，小型200m³或300吨，同产地同规格分批验收⑤试样数量：砂常规项目检测至少20kg⑥取样方法：各部位抽取大致相等的砂8份，组成一组样品；复验：除筛分析外，当其余检测项目存在不合格项时，应加倍取样进行复验。

上海见证考试重点2021多选题

上海见证考试重点2021多选题

多选题上海市建设工程检测管理办法第十条（检测从业人员）检测专业技术人员，包括检测机构的检测人员、监理单位或者建设单位的检测见证人员以及施工单位的取样人员。

第三十三条（对建设、施工、监理单位的处罚）违反本办法规定，有关单位有下列情形之一的，由建设行政管理部门或者其他有关部门责令限期改正，处1万元以上3万元以下罚款；情节严重的，处3万元以上10万元以下罚款：（一）违反第十一条第一款、第二款规定，建设、施工或者监理单位委托未取得相应资质的检测机构进行检测的；（二）违反第十五条第二款规定，监理单位或者建设单位未按照规定实施检测见证的；（三）违反十六条第二款规定，施工单位未按照要求将检测试样送检测机构进行检测的；（四）违反第二十一条第二款规定，建设、监理或者施工单位要求检测机构伪造检测数据或者检测报告的。

上海市城乡建设和交通委员会关于发布《上海市建设工程检测专业技术人员考核管理办法》的通知第七条证书有效期3年。

检测专业技术人员在证书有效期届满需继续从业的，应在有效期届满前30日向协会申请延续。

第八条检测专业技术人员原则上一年内不得变更两次从业单位。

上海市城乡建设和交通委员会关于发布《上海市建设工程施工监理平行检测的若干规定》的通知一、项目监理机构应当按照法规、规章、技术标准要求及其他相关规定编制监理平行检测计划，明确实施平行检测的具体检测范围、检测项目和检测数量。

关于发布《建设工程检测样品唯一性识别标识管理实施细则》的通知（沪建检协2013-1号）第八条（检测样品信息录入）检测样品抽取或制作后，见证人员应当在24小时内按《检测样品唯一性识别标识用户手册》的要求将检测样品信息录入检测样品管理系统。

关于做好本市新型墙体材料标识的通知二、标识一般包含企业简称、材料代号、主要性能指标、生产日期等信息，亦可在此基础上增加其他相关信息。

四、每批新型墙体材料标识的数量比例需满足以下要求：（一）砖类材料不得低于10%；（二）砌块类材料不得低于20%；（三）板材类材料不得低于30%。
