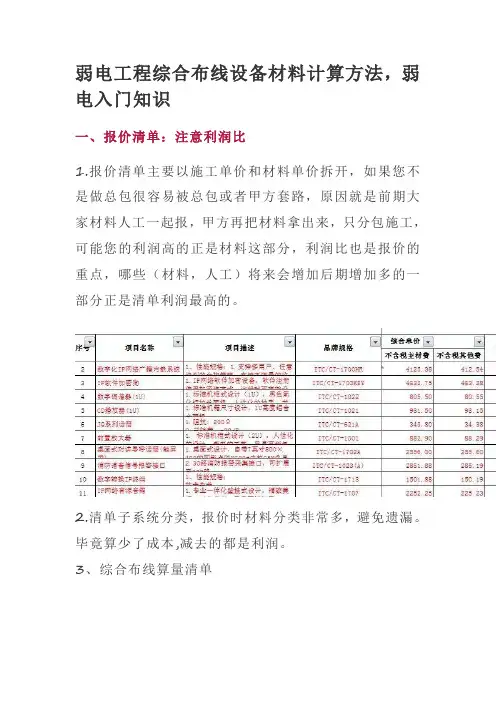

弱电工程综合布线设备材料计算方法，弱电入门知识
一、报价清单：注意利润比
1.报价清单主要以施工单价和材料单价拆开，如果您不是做总包很容易被总包或者甲方套路，原因就是前期大家材料人工一起报，甲方再把材料拿出来，只分包施工，可能您的利润高的正是材料这部分，利润比也是报价的重点，哪些（材料，人工）将来会增加后期增加多的一部分正是清单利润最高的。
2.清单子系统分类，报价时材料分类非常多，避免遗漏。毕竟算少了成本,减去的都是利润。
3、综合布线算量清单 表格设计为8个弱电间可以增加或删减，按照图纸系统图点位填写，包括层高、弱电间进线余量，弱电间至总机房预留线缆。
4、计算结果 1、自动核算出线缆平局长度，平局长度有公式已经做好余量，可以根据实际需求自己更改
2、自动核算出水平线缆总量，以及弱电间至总机房线缆长度
3、自动核算出楼层交换机数量，16口、24口、48口自己修改，以及弱电间配线架及跳线数量。这个公式觉得只适用于初学者，老司机可能在线缆算量方面心算就已经出来量了。
二、辅材的计算 1、统计信息点数，包括各房间和机房，填入点位分布表中;
2、确定是否超长?如超长，应在何处设置子配线间，几个?如有子配线间，那么交换机的数量也相应有变化。
3、确定路由的走向;
4、确定各处桥架的型号和长度。计算方法：(长×宽)×0.4/28，结果为信息点数，常用标准桥架有：300×100，200×100，100×100，100×50，50×50，其它桥架都需要定做。
注：如果分支路由有相同的桥架型号，则分别计算其长度，最后才统计该桥架型号的总长度。
5、ø25和ø20管的计算(通常ø25可以布6根线，ø20可以布4根线)。计算时，以ø20为准，平均某一信息点从桥架到终端需要ø20的长度，如为A，那么就可以计算出所有信息点需要ø20的长度了，即B=A×(总点数/4)，而实际在工程中，ø20=2/3×B，ø25=1/3×B。
（总）网络综合布线知识点
《网络综合布线》全书知识点汇总
作者：张晨
第1章智能建筑和网络综合布线
1.1 智能建筑(重点★)
1、现代世界科技发展的一个主要标志是4C技术，请问是哪4C?
4C 是指Computer(计算机)技术、Control(控制)技术、Communication(通信)技术和现代图形显示技术(CRT或液晶)。
2、将4C技术综合使用于建筑物之中，并且在建筑物内建立一个计算机网络为主体、为中心的综合系统包含有哪些？
包含有：有线电话、电话通信、消防报警、电力管理、照明控制、空调新风、门禁保安的综合系统。
3、美国智能化建筑学会对智能建筑下的定义是什么?
智能大厦是将结构、系统、服务、运营及相互关系全面综合，达到最佳组合，获得高效率、高性能和高舒适性的大楼。
4、智能建筑主要由哪5部分组成？
智能建筑主要由系统集成中心、综合布线系统、楼宇自动化系统、办公自动化系统和通信自动化系统组成。
5、所谓智能的含义，包含了哪几个方面？
智能的含义包含了：建筑物自动化(BA)、通信自动化(CA)和办公自动化(OA)，从而形成了“3A”智能建筑。
6、系统集成中心，也称为什么？
系统集成中心也称为系统控制中心。
7、综合布线系统是大厦所有信息的__________。传输系统
8、楼宇自动化系统是将建筑物(或建筑群)内的电力、照明、空调、运输、防灾、保安和广播等设备以__________、__________和___________为目的而构成的一个综合系统。
集中监视，控制，管理
9、办公自动化系统的自动化手段，主要包括那些？ 自动化手段主要包括电子信箱、试听、电子显示屏、物业管理、文字处理、共用信息库和日常事务管理等若干部分。
10、传统办公系统和现代办公自动化系统的本质区别是什么？
本质区别是信息存储和传输的介质不同。
11、智能建筑中的通信系统包括那几部分？
通信系统包括语音、数据通信、图文通信和卫星通信等几个部分。
综合布线系统的结构
结构化(综合)布线系统 (Structured Cabling System 缩写SCS) 采用模块化和分层星型拓扑结构,它一般可分为六个子系统:
1工作区子系统
包括从终端设备出线，到信息插座的整个区域.
工作区布线子系统由终端设备连接到信息插座的连线（或软线）组成，它包括装配软线、连接器和连接所需的扩展软线，并在终端设备和信息口I/O之间搭桥.
在进行终端设备和I/O连接时，可能需要某种传输电子装置，但是这种装置并不是工作区子系统的一部分. 例如，调制解调器能为终端与其他设备之间的兼容性和传输距离的延长提供所需的转换信号. 2水平布线子系统
由建筑物各层配电间至各个水平区之间的电缆组成.
水平布线子系统是整个布线系统的一部分，将干线子系统延伸到用户工作区.
水平布线子系统与垂直干线子系统的区别在于：水平布线子系统总是处在一个楼层上，并端接在信息插座上. 在现有建筑物内，垂直干线子系统都由光缆组成；而水平电缆数限制为4对UTP (非屏蔽双绞线)及光缆（语音），它们能支持大多数现代通信设备. 在需要某些带宽应用时，可以采用光缆到桌面.
3管理子系统
由各层分设的配电间构成.
管理子系统由交连、互连和I/O等组成. 管理点为连接其他子系统提供连接手段。交连和互连允许将通信线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路.I/O位在用户工作区和其他房间，使你在移动终端设备时能方便地进行插拔.在使用跨接线或插入线时，交叉连接允许将端接在单元一端的电缆上的通信线路连接到端接在单元另一端电缆上的线路. 跨接线是一根很短的单根导线，可将交叉连接处的两条导线端点连接起来；插入线包含几根导线，而且每根导线末端有一个连接插座重新提供一种简易的方法，而且不需要安装跨接线时使用的专用工具.
互连完成交叉连接的相同目的，但不使用跨接线或插入线，只是用带插头的导线、插座和适配器. 互连和交叉连接均适用于光缆. 光缆交叉连接要求使用光缆的插入线在两端都有光连接器和短光缆.
前言：
过年好，今天是大年初二，好好过年，好好学习。新年快乐！
综合布线系统可划分成六个部分，其中三个子系统：配线（水平）子系统；干线（垂直）子系统；建筑群子系统；外加三个部分：工作区、设备间、管理。
工作区子系统
工作区子系统由终端设备连接到信息插座之间的设备组成。包括：信息插座、插座盒、连接跳线和适配器组成。
水平区子系统
水平区子系统应由工作区用的信息插座，楼层分配线设备至信息插座的水平电缆、楼层配线设备和跳线等组成。水平子系统根据整个综合布线系统的要求，应在二级交接间、交接间或设备间的配线设备上进行连接，以构成电话、数据、电视系统和监视系统，并方便地进行管理。
管理子系统
管理子系统设置在楼层分配线设备的房间内。管理间子系统应由交接间的配线设备，输入/输出设备等组成，也可应用于设备间子系统中。管理子系统应采用单点管理双交接。
垂直干线子系统
通常是由主设备间（如计算机房、程控交换机房）提供建筑中最重要的铜线或光纤线主干线路，是整个大楼的信息交通枢纽。一般它提供位于不同楼层的设备间和布线框间的多条联接路径，也可连接单层楼的大片地区。
设备间子系统
设备间是在每一幢大楼的适当地点设置进线设备，进行网络管理以及管理人员值班的场所。设备间子系统应由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。
建筑群子系统
建筑群子系统将一栋建筑的线缆延伸到建筑群内的其它建筑的通信设备和设施。它包括铜线、光纤、以及防止其它建筑的电缆的浪涌电压进入本建筑的保护设备。
常用名词：
1、应用系统：应采用某种方式传输信息的系统，这个系统能在综合布线上正常运行。
2、线缆：线缆是指与信息技术设备相连的电缆、光缆及各种软电缆。
3、综合布线：综合布线是由线缆及相关连接硬件组成的信息传输通道，它能支持多种应用系统。综合布线中不包括应用系统中的各种终端设备和转换装置。
4、建筑群、园区：一个或多个建筑物构成的区域。例如：学校、工厂、机场、小区或军事基地等。
