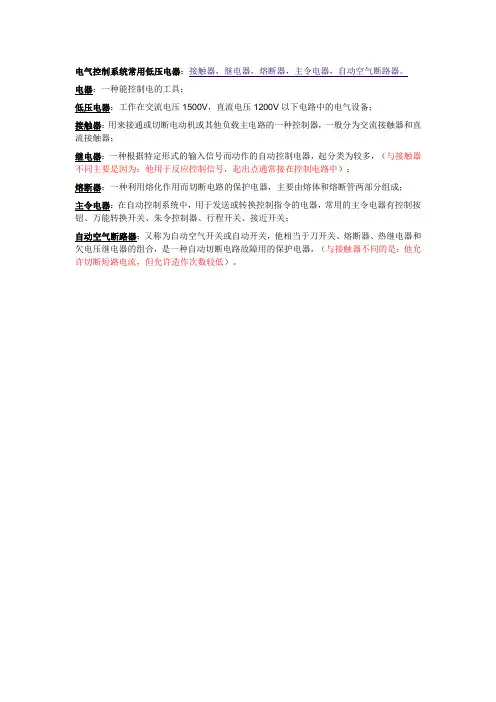

电气控制系统常用低压电器：接触器，继电器，熔断器，主令电器，自动空气断路器。
电器：一种能控制电的工具；
低压电器：工作在交流电压1500V，直流电压1200V以下电路中的电气设备；
接触器：用来接通或切断电动机或其他负载主电路的一种控制器，一般分为交流接触器和直流接触器；
继电器：一种根据特定形式的输入信号而动作的自动控制电器，起分类为较多，（与接触器不同主要是因为：他用于反应控制信号，起出点通常接在控制电路中）；
熔断器：一种利用熔化作用而切断电路的保护电器，主要由熔体和熔断管两部分组成；
主令电器：在自动控制系统中，用于发送或转换控制指令的电器，常用的主令电器有控制按钮、万能转换开关、朱令控制器、行程开关、接近开关；
自动空气断路器：又称为自动空气开关或自动开关，他相当于刀开关、熔断器、热继电器和欠电压继电器的组合，是一种自动切断电路故障用的保护电器，（与接触器不同的是：他允许切断短路电流，但允许造作次数较低）。
第1章 常用低压电器
1-1 什么是低压电器? 常用的低压电器有哪些？
答：低压电器是指使用在交流额定电压1200V、直流额定电压1500V及以下的的电路中，根据外界施加的信号和要求，通过手动或自动方式，断续或连续地改变电路参数，以实现对电路或非电对象的切换、控制、检测、保护、变换和调节的电器。
常用的低压电器有刀开关、低压断路器、转换开关、熔断器、接触器、继电器、按钮、行程开关等。
1-2 电磁式低压电器有哪几部分组成?说明各部分的作用。
答：电磁式低压电器一般由电磁机构和触头系统组成。电磁机构是电磁式低压电器的检测部分，接受外界输入的信号，通过转换、放大与判断做出一定的反应；触头系统是执行机构，受电磁机构控制，用于输出相应的指令，实现控制的目的。
1-3 灭弧的基本原理是什么？低压电器常用的灭弧方法有哪几种？
答：灭弧时可通过增大电弧长度、冷却弧柱、把电弧分成若干短弧等使电弧熄灭，灭弧装置就是根据这些原理设计的。
常用的灭弧方法有电动力吹弧、磁吹灭弧、栅片灭弧等。
1-4 熔断器有哪些用途？一般应如何选用？在电路中应如何连接？
答：熔断器是一种广泛应用的简单有效的保护电器，在电路中主要用于短路保护，特殊情况下用于过载保护。熔断器的主体是低熔点金属丝或金属薄片制成的熔体，串联在被保护的电路中。
熔断器的类型很多，按结构形式可分为瓷插式熔断器、螺旋式熔断器、封闭管式熔断器、快速熔断器和自复式熔断器等。在选用熔断器时，应根据被保护电路的需要，首先确定熔断器的型式，然后选择熔体的规格，再根据熔体确定熔断器的规格。
1-5 交流接触器主要由哪些部分组成？在运行中有时产生很大的噪音，试分析产生该故障的原因。
答：交流接触器主要由电磁机构、主触点和熄弧系统、辅助触点、反力装置、支架和底座等部分组成。交流接触器在运行中噪音突然急剧增大时，往往是由于交流电磁机构中铁芯端面镶嵌的短路环断路或脱落所致。交流电磁铁由于通入的是交流电，其电磁吸力在0（最小值）～Fm（最大值）之间变化。在一个周期内，当电磁吸力的瞬时值大于反力时，铁芯吸合；当电磁吸力的瞬时值小于反力时，铁芯释放。所以电源电压变化一个周期，电磁铁吸合两次、释放两次，使电磁机构产生剧烈的振动和噪音，因而不能正常工作。为了消除交流电磁铁产生的振动和噪音，在铁芯的端面开一小槽，在槽内嵌入铜制短路环。加上短路环后，磁通被分成大小相近、相位相差约90°电角度的两相磁通φ1和φ2，因此两相磁通不会同时为零。由于电磁吸力与磁通的平方成正比，所以由两相磁通产生的合成电磁吸力较为平坦，在电磁铁通电期间电磁吸力始终大于反力，使铁芯牢牢吸合，这样就消除了振动和噪音。但当短路环断路或脱落后，电磁机构的噪音则会明显增大。
文档收集于互联网，已重新整理排版.word版本可编辑.欢迎下载支持.
1文档来源为:从网络收集整理.word版本可编辑. 上篇习题
1.从外部结构特征上如何区分直流电磁机构与交流电磁机构？
怎样区分电压线圈与电流线圈？
交流电磁机构：铁芯和衔铁用硅钢片叠成，线圈粗短并有线圈骨架降线圈与铁芯隔开；直流电磁机构线圈没有的骨架，且呈细长型，铁芯和衔铁用整块电工软铁做成。
电压线圈并接在电源电压的连孤单，匝数多，线径细，阻抗大，电流小，常用绝缘性能好的电磁绕制；电流线圈串接于电路中，匝数少，线径较粗，常用扁铜带或者粗铜线绕制
2.单相交流电磁机构为何要设置短路环？它的作用是什么？三相交流电磁铁要否装设短路环？
交流电磁吸力最大值在2avF和0变化，必有某一时刻吸力小于弹簧反作用力，则衔铁开始释放，而吸力大于反力又重新闭合，衔铁在往复运动中会产生振动，还会发生噪声，对电器工作不利，因此要加设短路环。
作用：消除振动与噪声
三相交流电磁铁不需要加设短路环
3.当交流电磁线圈误接入直流电源，直流电磁线圈误接入交流电源时，会发生什么问题？为什么？
交流电磁线圈误接入直流电源，由于不存在感抗，RUI，比原来电流大很多，则线圈容易烧毁；
直流电磁线圈误接入交流电源，由于存在感抗，jXRUI，比原来小很多，可能导致吸力不够，不能吸合，即便可以吸合也由于直流电磁系统没有分磁环而发生振动，同时由于直流电磁系统的铁芯由整块电工软铁构成，损耗较大。
4.若交流接触器线圈通电后，衔铁长时间被卡死不能吸合，则会产生什么后果？
sIWusuIWRIW00m，当衔铁卡住不能吸合，此时气隙较大，交流线圈可能因为过电流而烧毁
5.从结构特征上如何区分交流、直流电磁机构？
6.两个相同的交流电磁线圈能否串联使用？为什么？
不能。
由于交流电磁线圈引起的阻抗较大，若串联使用会使电流很小，可能导致吸力很小，不能使衔铁吸合。
ＧＢ／Ｔ １４０４８１－２０００
前 、‘曰
本标准等效采用ＩＥＣ ６０９４７－１：１９９９《低压开关设备和控制设备总则》。
本标准是对ＧＢ／Ｔ １４０４８．１－１９９３《低压开关设备和控制设备总则》的修订。
本标准在技术内容和编写格式上与ＩＥＣ ６０９４７－１：１９９９《低压开关设备和控制设备总则》基本一致。
通过等效采用ＩＥＣ国际标准，使我国低压开关设备和控制设备标准与国际标准一致，以适应国际
间的贸易、技术经济的交流的需要。
本标准是ＧＢ １４０４８｛（低压开关设备和控制设备》系列标准之一，是一份基础标准，它包括了适用于低压开关设备和控制设备的基本要求和试验方法。ＧＢ １４０４８系列标准中的其他标准均为产品标准，产
品标准中引用了大量的本标准中规定的技术要求和试验方法，因此产品标准必须与本标准结合使用。
本标准根据我国目前低压电器产品的实际情况及我国国情，规定了一些补充要求： １． １ １４０ Ｖ低压电器可参照本标准执行；
２．低压电器应具有耐湿性能，本标准规定了低压电器的耐湿性能要求和试验方法（见附录Ｋ），这
部分要求ＩＥＣ标准正在考虑中。
本标准的附录Ｃ、附录Ｋ、附录Ｌ、附录Ｍ和附录Ｎ是标准的附录、
本标准的附录Ａ、附录Ｂ、附录Ｄ、附录Ｅ、附录Ｆ、附录Ｇ、附录Ｈ、附录Ｊ是提示的附录。
本标准自实施之日起，ＧＢ／Ｔ １４０４８．１－１９９３《低压开关设备和控制设备总则》废止。
本标准由国家机械工业局提出。
本标准由全国低压电器标准化技术委员会归口。
本标准由上海电器科学研究所负责起草。
本标准主要起草人：包革、季慧玉、周海麟。
ＧＢ／Ｔ １４０４８．１－２０００
ＴＴ｀ｉ ｒ Ａｌｌ， ｒｉｉ ｖ目叨「Ｊ
１） ＩＥＣ（国际电工委员会）是一个由各国家电工委员会组成的国际性标准化组织。ＩＥＣ的目的是促
进涉及的有关电工和电子技术方面的标准的国际合作。为此目的和有利于其他方面的工作，ＩＥＣ编制并
出版国际标准。标准的编制工作是委托技术委员会负责，任何对所涉及的项目有兴趣的ＩＥＣ国家委员
