水利水电工程中塑性混凝土防渗墙施工工艺及应用
摘要：塑性混凝土防渗墙的主要材料成分是膨润土和粘土，可以替代普通混凝土。塑性混凝土防渗墙技术在水利水电工程中的应用更为关键，是保证工程不渗漏的关键技术。本文首先对塑性混凝土防渗墙进行了概述，然后结合具体工程实例阐述了塑性混凝土防渗墙在水利水电工程中的应用。
关键词：水利水电工程; 塑性混凝土; 防渗墙; 施工
引言
近年来，我国水利水电工程项目日益增多。由于塑性混凝土防渗墙在建筑领域具有良好的技术性能和较低的工程造价，我国也加大了对其研究和宣传力度，为该技术的大力推广和应用奠定了良好的基础。
1.
水利工程防渗墙的概念及重要性
1.1、概念
在普通混凝土的原材料结构中，水泥占有很大比重，而在塑性混凝土中，粘土和膨润土是主要材料。塑性混凝土作为一种柔性工程材料，其弹性模量、极限应变、变形适应性、抗渗性是普通混凝土所无法比拟的，且水泥用量少，成本低，施工方便。这使得塑性混凝土在工程建设中得到越来越多的应用。
1.2、重要性 在安排水利工程建设时，要做好各项工作，特别是要加强防洪工程的处理，避免出现漏水问题。水利工程建设是一个复杂多样的过程，涉及许多技术学科和方法。在建设水利工程时，还必须充分考虑各种因素对最终建设成果的影响，包括环境、设备、方法等因素。此外，目前一些施工队伍知识和知识的缺乏也是造成工程建设不利的主要原因之一。要正确教育施工人员，提高对水利工程价值和意义的认识。必须运用科学规范的手段，有效控制水利工程的渗透。一旦发现问题不能及时解决，就要让防水技术发挥最大作用，发挥最大价值。要逐步支持水利建设，提高工程质量。
1.
塑性混凝土防渗墙在应用中的问题
2.1、集中的应力破坏存在的防渗墙
塑性混凝土防渗墙是一种刚性防渗主体，其弹性模量范围大于100000 MPa，比工程地基的弹性高出100倍以上。当工程场地荷载和荷载过大，发生压缩甚至变形时，位于混凝土防渗墙上部的土柱荷载低于防渗墙上部的荷载，同时防渗墙两侧所受的摩擦力也很大。由于上述因素的限制，防渗墙在实际工程应用过程中的应力超过了混凝土的实际强度与工程设计指标的比值，这将导致防渗墙出现裂缝和裂缝，使防渗墙更加严重。完整性被破坏。

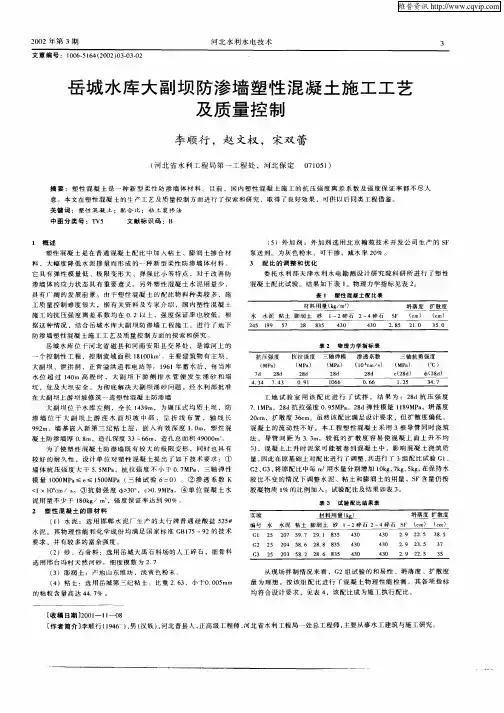

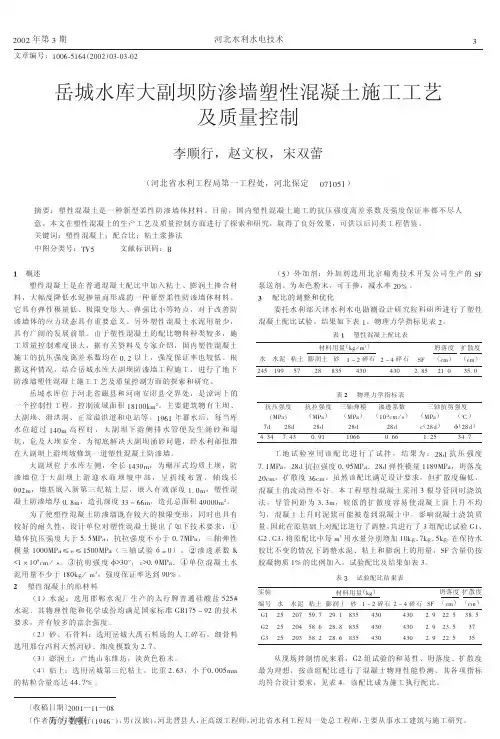

２００２年第３期 河北水利水电技术 ３
文章编号：１００６．５１６４（２００２）０３．０３．０２
岳城水库大副坝防渗墙塑性混凝土施工工艺
及质量控制
李顺行，赵文权，宋双蕾
（河北省水利工程局第一工程处，河北保定０７１０５１）
摘要：塑性混凝土是一种新型柔性防渗墙体材料。目前，国内塑性混凝土施工的抗压强度离差系数及强度保证率都不尽人 意。本文在塑性混凝土的生产工艺及质量控制方面进行了探索和研究，取得了良好效果，可供以后同类工程借鉴。 关键词：塑性混凝土；配合比；粘土浆掺法 中图分类号： ｒｖ５ 文献标识码：Ｂ
１概述 塑性混凝土是在普通混凝土配比中加入粘土、膨润土掺合材 料．大幅度降低水泥掺量而形成的一种新型柔性防渗墙体材料。 它具有弹性模量低、极限变形大、弹强比小等特点，对于改善防 渗墙体的应力状态具有重要意义。另外塑性混凝土水泥用量少， 具有广阔的发展前景。由于塑性混凝土的配比物料种类较多，施 工质量控制难度很大，据有关资料及专家介绍，国内塑性混凝土 施工的抗压强度离差系数均在０．２以上，强度保证率也较低。根 据这种情况，结合岳城水库大副坝防渗墙工程施工，进行了地下 防渗墙塑性混凝土施工工艺及质量控制方面的探索和研究。 岳城水库位于河北省磁县和河南安阳县交界处，是漳河上的 一个控制性工程，控制流域面积１８ｌＯＯｋｍ 。主要建筑物有主坝、 大副坝、泄洪洞、正常溢洪道和电站等。１９６１年蓄水后，每当库 水位超过１４０ｍ高程时，大副坝下游侧排水管便发生涌砂和塌 坑，危及大坝安全。为彻底解决大副坝涌砂问题，经水利部批准 在大副坝上游坝坡修筑一道塑性混凝土防渗墙。 大副坝位于水库左侧，全长１４３９ｍ，为碾压式均质土坝，防 渗墙位于大副坝上游迎水面坝坡中部，呈折线布置，轴线长 ９９２ｍ，墙基嵌入新第三纪粘土层，嵌入有效深度１．０ｍ，塑性混 凝土防渗墙厚０．８ｍ，造孔深度３３～６６ｍ，造孔总面积４９０００ｍ！。 为了使塑性混凝土防渗墙既有较大的极限变形，同时也具有 较好的耐久性，设计单位对塑性混凝土提出了如下技术要求：① 墙体抗压强度大于５．５ＭＰａ，抗拉强度不小于０．７ＭＰａ，三轴弹性 模量１０００ＭＰａ≤ｅ≤１５００ＭＰａ（三轴试验６：０）。②渗透系数Ｋ ＜ｌ×１０８ｅｍ／ｓ。③抗剪强度４＞３０。，ｃ＞０．９ＭＰａ。④单位混凝土水 泥用量不少于１８０ｋｇ／Ｉｌｌ ，强度保证率达到９０％。 ２ 塑性混凝土的原材料 （１）水泥：选用邯郸水泥厂生产的太行牌普通硅酸盐５２５＃ 水泥。其物理性能和化学成份均满足国家标准ＧＢ１７５—９２的技术 要求，并有较多的富余强度。 （２）砂、石骨料：选用岳城大禹石料场的人工碎石，细骨料 选用邢台冯村天然河砂。细度模数为２ ７。 （３）澎润土：产地山东维坊，淡黄色粉末。 （４）粘土：选用岳城第三纪粘土。比重２．６３，小于０ ００５ｍｍ 的粘粒含量高达４４．７％。 （５）外加剂：外加剂选用北京翰苑技术开发公司生产的ｓＦ 泵送剂。为灰色粉末，可干掺，减水率２０％。 ３ 配比的调整和优化 委托水利部天津水利水电勘测设计研究院科研所进行了塑性 混凝土配比试验。结果如下表ｌ。物理力学指标见表２。 表１塑性混凝土配比表
谈水利工程混凝土防渗墙施工质量控制
摘要：水利工程体量大，生命周期内受水流冲击力较大，对防渗墙的防水防渗和挡土承重要求极高，防渗墙的处理直接影响着水利工程的整体质量。塑性混凝土防渗墙因整体性好、弹性模量低、极限应变大、适应性强、稳定性好、施工成本低，在水利工程中应用较为广泛。本文以塑性混凝土防渗墙施工为例，探讨了施工要点及质量控制策略。旨在为水利工程混凝土防渗墙施工及质量控制提供一些参考。
关键词：水利工程；混凝土防渗墙；施工技术；质量控制
引言：塑形混凝土的低弹性模量、大极限应变能力、易好性、极强的防渗效果和耐久性等特征决定了，作为水利工程混凝土防渗墙的应用优势。在水利工程施工过程中，因工程量、工况环境和工程结构复杂、施工内容众多，施工中存在很多细节问题，一旦忽视将会埋下重大的安全事件，影响工程整体质量。研究混凝土防渗墙施工质量控制技术，对提高水利工程防渗墙施工规范和工程质量、降低综合成本有着重要的意义。
一、混凝土防渗墙施工概述
混凝土防渗墙按照墙体结构分为桩柱型、槽孔型、混合型三种防渗墙，按照施工材料分为普通混凝土、钢筋混凝土、黏土混凝土、塑性混凝土、固化灰浆、自凝灰浆六种防渗墙，按照布置方式分为嵌固式、悬挂式、组合式三种防渗墙，按照成槽方法分为钻挖成槽、射水成槽、链斗成槽、锯槽式四种防渗墙。施工流程如图1所示。
图1 防渗墙施工流程图
二、塑形防渗墙施工要点
（一）防渗墙施工准备
塑形防渗墙施工前做好施工平台及导向槽布置、泥浆制备的准备工作。一般导向槽的设置宽度为100厘米，钻机平台侧向导向槽需配置多于4根数量的钢筋。导向槽钢筋选择直径16mm。泥浆按照水利工程设计的要求制备。同时，还要确定好施工工序及流程，确定施工技术方法。本工程塑形混凝土采用液压抓斗成槽、泥浆固壁、泥浆下直升导管法灌筑水下砼、“接头管法”连接Ⅰ、Ⅱ序墙体的成墙工艺；混凝土在拌合站拌制，采用砼罐车运输到槽口进行浇筑。
防渗墙施工技术及质量控制
摘要：混凝土防渗墙施工技术以其施工在速度快、成本低、防渗效果好，施工工艺成熟等优点，成为一种多快好省的围堰防渗结构，并在各类水利水电工程迅速推广。本文以南盘江小塘水电站为例阐述防渗墙施工技术及质量控制，希望对类似工程提供指导及借鉴。
关键词：水利水电；防渗墙；施工技术；质量控制
1、概述
小塘水电站位于云南省红河哈尼族、彝族自治州的开远市境内的南盘江中上游河段上，电站装机容量为52MW，工程等别为Ⅲ等工程，工程规模为中型，永久性主要建筑物，包括壅水建筑物、泄水建筑物及发电厂房均为3级建筑物。导流建筑物确定为V级，围堰采取土石围堰混凝土防渗墙结构型式，工程工期30个月。
2、防渗墙施工
2.1施工布置
（1）施工平台及导向槽
围堰碾压密实后，用C15素砼现浇厚度为20cm、长2.0m、坡度为5%的倒渣平台，再建造净宽0.6m的C15素砼排浆排水沟,然后用C15素砼现浇厚度为30cm 、宽5.5m的抓斗平台，施工面总宽度最大为23.25m。
（2）泥浆系统及弃浆场
泥浆系统布置在围堰内侧平台，使用3台2m3粘土泥浆搅拌机和3台3PNL型泥浆泵。施工平台上设置废浆废水回浆槽，用排污泵将液体部分排到排水沟内。
（3）风水电系统
防渗墙配套施工高峰期需电约1000KW，在大坝左岸布置变压器，另配一台120KW发电机作为应急电源。配备1台8m3移动式空压机，建一座抽水泵房，利用75TSWA型多级离心泵将水送到泥浆搅拌站、混凝土搅拌站等各施工用水点。
2.3防渗墙施工
2.3.1成槽方法及槽段划分
根据小塘水电站地层特点，采用“钻抓法”和“钻劈法”进行成槽施工。槽孔分两期施工，先施工一期槽孔，再施工中间的二期槽孔。二期槽段先施工与一期槽段的混凝土接头孔，接头孔施工采用“钻凿法”，终孔后，槽孔中间部分施工同一期槽。槽段划分根据设计并结合实际施工情况确定，一期槽段长度为6.8m，二期槽段长度为8.8m。
