蕲太高速1#综合场料仓棚

设

计

计

算

说

明

书

武汉理工大学交通学院

2018年9月蕲太高速1#综合场料仓棚

设计计算说明书

计算： 张文国

复核： 张申昕

负责人： ___________________

武汉理工大学交通学院

2018年9月目录

一、设计参数

............................................................................. 1..

二、计算荷载 ........................................................... 1

2.1屋面活荷载

............................................................................. 1..

2.2雪荷载 ........................................................... 2

2.3风荷载 ........................................................... 2

三、荷载组合 ........................................................... 3

四、模型计算结果 ....................................................... 4

4.1 几何模型 ......................................................... 4

4.2 计算结果 ......................................................... 5

五、 结论 ........................................................... 14薪春至太湖高速公路 料仓棚计算说明书

1

一、设计参数

钢筋加工棚，纵向按每跨6m间距布置钢管立柱，立柱采用© 219 x

8mn钢管；棚顶每10m安装一道1.2mm厚 820型采光带，侧墙全圭寸

闭，棚顶接侧墙处留设20cm宽透气带。钢筋加工棚钢结构构件均涂 刷铁红防锈底漆两道，醇酸调和面漆两道。钢筋棚基础米用灌注桩处 理，灌注桩顶设置C30钢筋混凝土基础承台，基础顶面设置钢板预埋 件与钢管柱进行连接。

各构件参数如下表：

表1构件材料参数表

结构 构件 类型 材料 规格（mn）

上部 顶部檩条 方管钢

Q235

fy=215MPa 80*50*4

圆弧梁 圆管钢 50x 3

水平拉筋 钢筋 20

顶棚板 彩钢瓦 0.65

圆弧梁腹杆 钢筋 20

下部 立柱 圆管钢 219 x 8

侧面檩条 钢筋 60*50*3.5

侧棚板 彩钢瓦 0.426

验算依据如下:

《建筑结构荷载规范》（GB50009-2012、《门式刚架轻型房屋结构技术规 程》（CESC-1022002、《钢结构设计规范》（GB50017-2003、《桥梁钢结构》 （谭金华

主编2013年2月第一次印刷）。

二、计算荷载

结构承受自自重、屋面活载、雪荷载及风荷载。结构自重 Midas

根据结构材料及体积自动计算。其他荷载取值如下。

2.1屋面活荷载

屋面活载按《门式刚架轻型房屋结构技术规程》（CESC-1022002 薪春至太湖高速公路 料仓棚计算说明书

2

：8.2§

-0.5 -0.21 -0.18

-0.5 +0.28 -0.18 322条注释及《建筑结构荷载规范》（GB50009-2012表5.3.1注

释规定对受荷水平投 影面积大于60m2的钢构架，屋面竖向均布活荷载的标准 值可取不小于0.3kN/m2。本结构受荷水平投影面积为 1280ml，取屋面活荷载为 0.3kN/m2。

2.2雪荷载

7-ia 屋面水平投影面上的看荷绘标准值应按下式计算：

L 1）

根据《建筑结构荷载规范》（GB50009-2012续表E.5得洪湖海拔高度为

23.3m，重现期取为50年，对应的基本雪压为0.5kN/m2。考虑积雪均匀时的屋面 积雪分布系数，为1.0。雪荷载标准值为0.5kN/m2。

2.3风荷载

8-L1垂直于建筑物表面上的风荷载标准值，应按下列规定 确定：

1计算主要受力结构时，应按下式计第：

纨=0护 1. M）

《建筑结构荷载规范》（GB50009-2012 8.4.1规定对于高度大于30m且高 宽比大于1.5的房屋需要考虑风振系数。本结构高度为14m宽度为16m,高宽比 为0.875 ；所以不考虑风振系数的影响，取为1.0。钢筋棚所处地域环境为B类， 海拔高度23.3m；根据《建筑结构荷载规范》（GB50009-2012表8.2.1插值得 风压高度变化系数为1.42。取重现期为50年的基本风压0.35kN/m2。风的体型

分布系数根据《建筑结构荷载规范》（GB50009-2012表8.3.1计算如下图1

-0.8 薪春至太湖高速公路 料仓棚计算说明书

3

(3. 2*8) 图1风荷载体型系数 图2风荷载分布(kN/m 2)

风荷载分布图如上图2。《建筑结构荷载规范》(GB50009-2012中并未给 出多跨拱形屋面的风的体形系数，看按照单跨取值。对于侧面的迎风面单跨结构 与多跨结构风的体型系数一致；多跨结构两边顶棚风的体形系数绝对值较大，若 按最不利工况考虑可采用边跨的体形系数作为验算的体形系数， 与单跨相同；即

风的体形系数与单跨相同。

三、荷载组合

玉九2对于就载能力极限状态,应按荷载的基本组合或偶然组 合计算荷载组合的嫂应设计值，并应采用下列设计表达式进行 设计，

応 W E (3. 2. 2)

式中*氏——结构鬣要性系数，应按各有关建筑结构设计规范的 规定采用F

£ ——荷载组合的效应设计值宇

Rd -结构构件抗力的设计值，应按各有关瑋筑结构设计 规范的规定确定.

取丫 0=0.9 o

1 2 3荷载基本组合的效应设计值齢.应从下列荷载组含值中 取用最不利的效应设计值确定：

1由可变荷載控制的效应设计值.应按下式进行计彈：

(比 2*3-1)

3. 2.7对于正常使用极限状态，应根据不同的设计要求，采用 荷载的标准组合、频遇组合或准永久组合，并应按下列设计表达 式逬行设计：

Sd W C (3, Z. 7)

式中：C—结构或结构构件达到正常使用要戒的规宦限值.例 如变形.裂ST撮幅、加連度*应力零的限值.应 按各有关建筑结构设计规范的規定采用。

玉2.8荷载标椎组合的效应设计值Sd应按下式进行计算:

《门式刚架轻型房屋结构技术规程》(CESC-1022002 3 25条规定屋面均 布活荷载不与雪荷载同时考虑，应取两者中较大值。基本雪压标准值为0.25kN/m2, 屋面均布活荷呼+ %九甩h + £蚣比”小站

Jwl y 薪春至太湖高速公路 料仓棚计算说明书

4

载为0.3kN/m2。所以荷载组合中不在考虑雪荷载的影响。

设计使用年限与风荷载重现期均取为 50年，根据《建筑结构荷载规范》

(GB50009-2012表3.2.5取屋面活荷载考虑设计使用年限的调整系数丫 L=1。

风荷载组合系数为0.6。

所得荷载组合如下，工况一为自重与屋面均布活荷载的组合， 工况二为自重

与风荷载的组合。

极限承载能力状态：

工况一：0.9 (1.2SGk 1.4 0.91 SQik 1.2SGk 1.274SQQ

工况二：0.9 (1.2SGk 1.4 0.91 0.6 SQ2R 1.2SGK 0.764SQ2k)

正常使用极限状态:

工况四：SGk SQ2k

承载能力状态主要验算结构的强度是否满足规范要求，正常使用极限状态中 的工况三、四均为荷载的标准组合，根据参考资料《桥梁钢结构》该工况用于验 算结构刚度是否满足规范要求。

四、模型计算结果

4.1几何模型

按照拼叠长钢筋棚设计图纸建立 Midas模型图如下:

图3料仓棚结构示意图 工况三：SGk 薪春至太湖高速公路 料仓棚计算说明书

5

4.2计算结果

模型中所有单元均以梁单元模拟，在应力结果中，组合应力为轴力产生的应 力加上两个方向弯矩产生的应力，计算位置是截面外边缘离截面形心最远的四个 点；应力值是四个点组合后的应力最大值。应力结果与《钢结构设计规范》

（GB50017-2003中计算方式相差一个截面塑性发展系数， 此部分在计算书中另

外考虑。

4.2.1强度与刚度计算依据

《钢结构设计规范》（GB50017-2003中给出钢构件强度计算公式，《门式 刚架轻型房屋结构技术规程》（CESC-1022002中规定钢构件刚度要求。

4 1- I在主平面内受弯的实腹构件（萼堪腹板屈曲垢强度若参见

本规癮第4人!条几其抗弯强度应按下列规定计算占

由《门式刚架轻型房屋结构技术规程》（CESC-1022002表342-2可知:

圆弧梁跨度16m竖向挠度允许值分别为 L/180=16000/180=88.88mm

檩条计算长度取相邻圆弧梁上弦杆之间的最大值 6.00m。允许挠度值分别为

L/150=6000/150=40.00mm。

4.2.2檩条强度与刚度验算

对于檩条，最不利工况为自重和活荷载结合的工况（即为工况一）。檩条的

应力与竖向挠度如图5--图8所示：

合集下载

钢雨棚计算书

钢雨棚计算书

钢结构雨篷设计计算书

一、计算依据：

1.《建筑结构荷载规范》

2．《钢结构设计规范》GB50017-2015

3．《建筑抗震设计规范》

4．《钢雨篷（一）》07SG528-1图集

二、计算基本参数:

1．本工程位于xx市，基本风压ω0=0.750(kN/m2)，考虑到结构的重要性,按50年

一遇考虑乘以系数1.0，故本工程基本风压ω=1.0x0.75=0.75(kN/m2)。

2. 地面粗糙度类别按B类考虑，风压高度变化系数取5.0米处（标高最高处），查荷载规范知，取:z=1.00，对于雨篷风荷载向上取μs=-2.0，向瞬时风压的阵风系数βz=1.70 。

3. 本工程耐火等级二级，抗震设防六度。

三、结构平面布置

结构平面布置图：

初步估计主梁采用：HN400×200×8×13

次梁采用：HN250×125×6×9

拉压杆采用：Φ152×5.0

钢材均采用Q235级钢

四、荷载计算

1、风荷载

垂直于雨篷平面上的风荷载标准值，按下列公式(1.1)计算：

W k = z s z Wo ················(1.1)

式中: W k ---风荷载标准值 (kN/m2)；

z---瞬时风压的阵风系数；βz=1.70

s---μs=-2.0，向下取μs=1.0。

z---风荷载高度变化系数；按《建筑结构荷载规范》GB5009-2012取值μz=1.0；

00-30m跨钢筋大棚刚架结构计算书

00-30m跨钢筋大棚刚架结构计算书

南县至高速公路第七合同段

30m跨钢筋大棚

结构计算书

二公局第三工程

南益高速公路第七合同段项目经理部

二〇一五年六月 目 录

目 录 ................................................................................. 2

一、设计依据 ........................................................................... 3

二、设计荷载 ........................................................................... 3

三、地震作用 ........................................................................... 3

四、结构体系与结构布置 ................................................................. 3

五、杆件及节点等计算 ................................................................... 4

六、计算结论及计算分析: ................................................................ 4

七、屋面檩条计算 ....................................................................... 4

1、设计依据 .......................................................................... 4

(整理)青岛钢雨棚计算书(修改)

(整理)青岛钢雨棚计算书(修改)

精品文档

精品文档 钢结构雨篷计算书

雨棚计算简图如下图：

一、计算依据：

1.《建筑结构荷载规范》

2．《钢结构设计规范》GB50017-2003

3．《玻璃幕墙工程技术规范》

4．《建筑抗震设计规范》

二、计算基本参数:

1．本工程位于青岛市市，基本风压按50年一遇取值，ω0=0.6 KN/m2。

基本雪压载按50年一遇取值, S0= 0.2KN/m2。

2. 地面粗糙度类别按B类考虑，风压高度变化系数取4.5米处（标高最高处），查表知，该处风压高度变化系数为：z=1.0。依据《玻璃幕墙工程技术规范》，风荷载体形系数，对于挑檐风荷载向上取μs=-2.0，瞬时风压的阵风系数βz=1.88。

按《建筑结构荷载规范》GB50009-2010, 第8.3.4条

μS：风荷载体型系数，取μS=-2.0，因构件丛属面积1.7×2.6=4.42m2〈 25m2，

65.042.4log

负风压时：48.1]65.0)0.26.00.2(0.2[)(1As

正风压时：0.1)(1As

三、结构受力分析

该处雨棚是以钢架作为承重结构的悬臂体系。 四、荷载组合取值

雨棚计算书

雨棚计算书

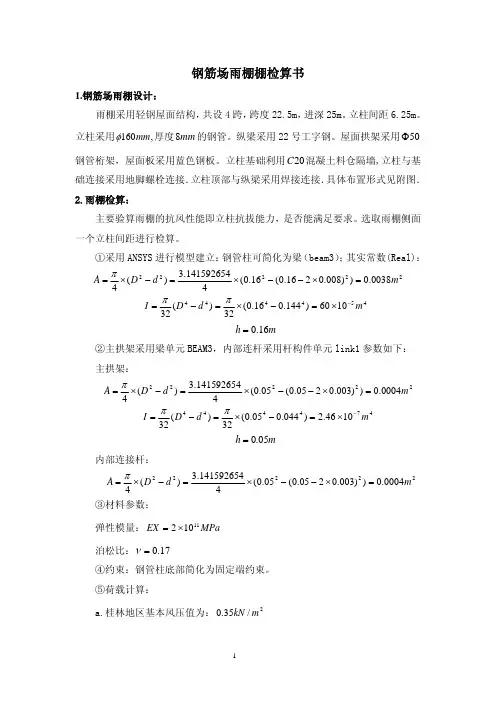

钢筋场雨棚棚检算书
