光坑山隧道二衬台车安装拆除施工方案页脚内容 目 录 1.编制依据 ....................................................................................................................................................... 1

2.编制原则 ....................................................................................................................................................... 1 3.工程概况 ....................................................................................................................................................... 1 3.1工程简介 ............................................................................................................................................... 2 3.2衬砌类型 ............................................................................................................................................... 2 4.材料及试验 .................................................................................................................................................. 2 4.1材料检测 ............................................................................................................................................... 2 4.2施工现场混凝土检测 ...................................................................................................................... 2 5.施工计划 ....................................................................................................................................................... 3 6.机械设备及人员配备 .............................................................................................................................. 3 6.1劳动力安排 .......................................................................................................................................... 3 6.2机械设备配置 ..................................................................................................................................... 4 7.施工工艺 ....................................................................................................................................................... 4 7.1衬砌施工工艺 ..................................................................................................................................... 4 7.2衬砌施工方法 ..................................................................................................................................... 5 7.3拱顶衬砌混凝土施工 ...................................................................................................................... 6 8.质量检验 ....................................................................................................................................................... 6 8.1主控项目 ............................................................................................................................................... 6 8.2一般项目 ............................................................................................................................................... 7 9.质量保证措施 ............................................................................................................................................. 8 光坑山隧道二衬台车安装拆除施工方案页脚内容10.保证安全的主要措施 ............................................................................................................................ 9 11.文明施工 ..................................................................................................................................................... 9 12.环境保护 ...................................................................................................................................................10 12.1生态环境 ..........................................................................................................................................10 12.2水体保护 ..........................................................................................................................................10 12.3噪声 ....................................................................................................................................................10 12.4振动 ....................................................................................................................................................11 12.5大气污染 ..........................................................................................................................................11 1.编制依据 后湾里隧道施工设计图纸； 《地下工程防水技术规范》（GB50108-2008） 《公路隧道设计规范》 （JTG D70-2004）； 《公路隧道施工技术规范》 （JTG/T F60-2009）； 《公路工程质量检验评定标准》 （JTG/T F80/1-2004） 2.编制原则 隧道二衬施工方案根据后湾里隧道的设计图纸、洞内围岩级别，选择适宜的方法进行施工；采用新技术、新设备、新方案，做到适用性和先进性相结合，进行技术经济方案的比选，选择最优方案施工；提高施工机械化水平，提高劳动生产率，加快施工进度，确保工程质量。总结经验教训，不断的提高隧道工程二衬施工质量，为隧道工程施工安全保驾护航。 隧道二衬施工方案除应符合《公路隧道施工技术细则》外，应符合环境保护和劳动卫生有关法律、法规的要求。 3.工程概况

合集下载

隧道斜井二次衬砌施工方案(大坡度斜井)

隧道斜井二次衬砌施工方案(大坡度斜井)

隧道斜井二衬施工专项方案编制：复核：审核：隧道斜井二衬施工方案一.编制依据1.本标段风道施工图纸以及现场实际情况。

2.省高指隧道施工标准化指南3.福建省高速公路隧道施工要点4.《公路隧道施工技术规范》JTG F60-20095.《公路工程质量检验评定标准》JTG F80/1-20046.斜井作业区施工方案。

二、工程概况1.总体工程概况斜井为xx隧道永久性通风通道，分左右两洞，右斜井洞口位于右洞YK20+678洞轴线右偏120m,长度686.8m，左斜井洞口位于右洞YK20+681洞轴线右偏142m,长度609.8m。

左右斜井各设送、排风道，其中右斜井排风道设计为施工加宽段，作为左右斜井和正洞斜井施工段的运输通道。

设计采用地表风机房。

右正洞送排风道合并到右斜井，左正洞送排风道合并到左斜井，斜井设置中隔板。

左斜井洞身坡度为19.8%，右斜井洞身坡度为18.5%。

ZXJZ0，YXJZ0，ZXJZ5-1，YXJZ5-1，ZXJZ5，YXJZ5段设仰拱，其余地段设计不设仰拱。

2.设计参数斜井段支护类型和衬砌形式见下表支护类型二衬钢筋（mm）二衬C25砼（cm）备注环向钢筋纵向钢筋拱墙仰拱ZXJZ0，YXJZ0 Φ20@200 Φ12@200 50 50 ZXJZ5-1，YXJZ5-1 Φ20@200 Φ12@200 40 40 ZXJZ5，YXJZ5 Φ16@200 Φ12@200 40 40 ZXJZ4-1，YXJZ4-1 Φ16@200 Φ12@200 35ZXJZ4，YXJZ4 35ZXJZ3，YXJZ3 25YXJZ2 20（1）钢筋：仰拱全部设钢筋。

ZXJZ0，YXJZ0拱墙和仰拱钢筋环向为双层Φ20@200mm，纵向为双层Φ12@200mm,层距390mm，保护层厚度为55mm,层间设Φ12@600mm架立筋。

ZXJZ5-1，YXJZ5-1拱墙和仰拱钢筋环向为双层Φ20@200mm，纵向为双层Φ12@200mm,层距290mm，保护层厚度为55mm,层间设Φ12@600mm架立筋。

隧道二衬背后回填注浆施工方案

隧道二衬背后回填注浆施工方案

二衬隧道二次衬砌按照“新奥法原理”，在围岩及初期支护变形基本稳定后进行施工。

二次衬砌按照先仰供和铺底、后拱墙的次序施作。

在灌注衬砌混凝土之前，要经行隧道中线和水平测量，检查开挖断面是否符合设计要求，严格清除钢筋网和露头，补喷混凝土使其表面平整圆顺，凹凸量不得超过±3cm，（Ⅰ、Ⅱ、Ⅲ类围岩）±5 cm（Ⅳ类围岩以上）然后铺设土工布、防水板。

土工布与防水板之间采用热溶垫片粘结, 防水板搭接长度不得小于80毫米。

施做后起到防水作用，达到设计要求后方可，模板台车就位，校正。

混凝土制备和运输等准备工作。

二次衬砌采用12米穿行式全断面液压模板台车整体浇注工艺施工。

混凝土采用混凝土输送泵入模，插入式捣固器配合附着式振动器捣固。

模板台车内轮廓大于隧道净空设计轮廓3厘米预留误差量，预留误差量是考虑到未凝混凝土的荷载作用会使模板台车轨底枕木受压沉降变形，模板台车定位实际是确定轨道的铺设位置。

轨道铺设应稳固，其位移和沉降量均应控制在20mm内，有必要时可直接用刚性垫块支撑模板台车底横梁于仰拱顶面。

模板台车两侧加组合模板的背稍必须牢固，采用I20工字钢，间距不易大于1.5米，其整个组合模板必须支撑仰拱电缆槽边沟。

检查模板符合设计规范并牢固后，除锈上脱模剂。

固定预埋管件。

在做好上述准备工作后，即可经行混凝土灌注。

隧道衬砌混凝土灌注应注意以下几点：1、浇筑混凝土之前要求底部虚渣、杂物及淤泥清除干净，连接筋除锈，调直，有必要时可对混凝土面凿毛处理。

2、保证捣固密实，使衬砌具有良好的抗渗防水性能，尤其应处理好施工缝。

3、整体模筑时应注意对称浇筑，两侧同时或交替进行，以防止混凝土对拱架模板产生偏压而使衬砌尺寸不符合设计要求。

4、在浇筑过程中及时观察模板是否有变形，密封不严等意外情况。

防止漏水，产生沙面。

桥涵台背回填钻孔注浆处理施工工法中铁二十局集团四公司一、前言桥头刚柔过度段的设计和施工一直是我们研究的重点和方向，近年来随着我国桥梁施工经验的不断积累和国内高速公路的不断修建，我们在桥梁桥头刚柔过度段的设计和施工已有了一套比较成熟的施工方案和设计方案，桥头跳车的通病也已达到了有效的控制。

隧道二次衬砌施工方案

隧道二次衬砌施工方案

隧道二次衬砌施工方案一、仰拱及填充1、仰拱超前于二次衬砌施工，仰拱、填充采用搭设移动式栈桥进行施工，一次施工长度12m。

第一步：栈桥安装就绪，允许各种车辆通过，准备桥下仰拱作业。

第二步：桥下仰拱作业，各种车辆正常通过，桥下桥下互不干扰。

第三步：仰拱施工结束，坡桥在液压油缸作业下升起，离开地面，同时行走轮下降，行走轮接地后油缸继续伸长，行走轮逐渐将整个栈桥撑起。

第四步：启动行走电机，行走轮旋转，带动栈桥向前移动，栈桥行走12米。

第五步：栈桥行走到位后，行走轮支撑油缸收缩，当栈桥完全由栈桥桥墩支撑时停止，此时放下坡桥，完成栈桥准备工作。

2、具体操作：先使用挖机清理施工段的大部分底碴，搭设栈桥，栈桥底面高度比已施工的仰拱填充面高20cm，然后人工清理隧底、检查断面尺寸及标高、安装栈桥的支承墩和仰拱填充砼的端头模板，模板采用钢模，灌筑砼。

砼集中拌合，泵送砼入模。

3、仰拱全断面一次浇灌完成后，填充砼采取罐车直接运到施工地点卸料浇注，插入式捣固棒进行捣固。

4、仰拱砼所采用的水泥、外加剂必须符合技术规范的规定。

仰拱砼所采用细骨料、粗骨料、砼中氯离子含量、矿物掺合料、砼中的总碱含量、砼拌和用水、配合比设计的检验以及抗压强度试件取样、留置及强度等级的检验应符合技术规范的规定。

5、仰拱厚度及各部尺寸应符合设计要求，并采用无损检测法进行检测。

6、仰拱拱座与边墙及水沟连接应符合设计要求，拱座应与墙基同时浇筑。

施作仰拱砼前应清除隧底虚碴、淤泥积水和杂物，超挖部分应采用同级砼回填。

7、仰拱砼应分段连续浇筑，一次成型，不留纵向施工缝。

8、仰拱表面应平顺，确保水流畅通，不积水。

9、仰拱施工后应及时施作填充和铺底，顶面高程和坡率应符合设计要求。

二、拱墙说明：1、Ⅴ级围岩二次衬砌与开挖掌子面距离一般为20米；2、Ⅳ级围岩二次衬砌与开挖掌子面距离一般为40米；3、Ⅲ、Ⅱ级围岩二次衬砌在围岩收敛后施作；4、在施作带仰拱的二衬时，先浇筑仰拱，再整体浇筑洞身拱墙二衬砼；1、拱墙二次衬砌采用全断面衬砌台车施工，为便于全断面二次衬砌台车施工，在仰拱（填充）施工后应先施做矮边墙，为美观考虑，矮边墙与二次衬砌边墙的接缝控制在水沟盖板底面高程。

关于隧道二衬注浆方案

关于隧道二衬注浆方案

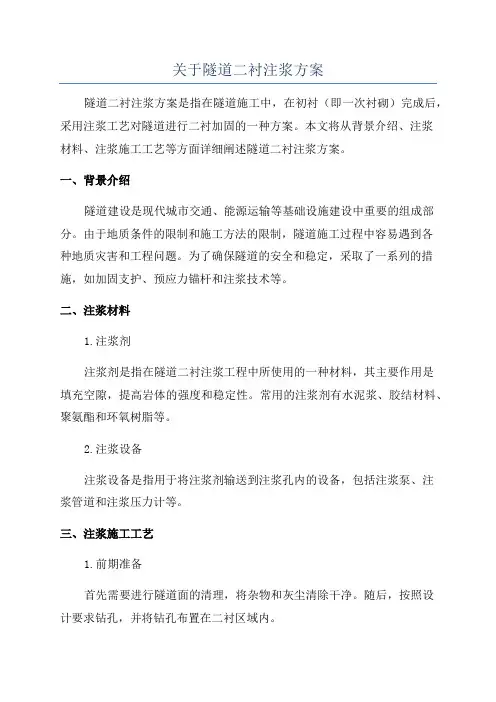

关于隧道二衬注浆方案隧道二衬注浆方案是指在隧道施工中，在初衬（即一次衬砌）完成后，采用注浆工艺对隧道进行二衬加固的一种方案。

本文将从背景介绍、注浆材料、注浆施工工艺等方面详细阐述隧道二衬注浆方案。

一、背景介绍隧道建设是现代城市交通、能源运输等基础设施建设中重要的组成部分。

由于地质条件的限制和施工方法的限制，隧道施工过程中容易遇到各种地质灾害和工程问题。

为了确保隧道的安全和稳定，采取了一系列的措施，如加固支护、预应力锚杆和注浆技术等。

二、注浆材料1.注浆剂注浆剂是指在隧道二衬注浆工程中所使用的一种材料，其主要作用是填充空隙，提高岩体的强度和稳定性。

常用的注浆剂有水泥浆、胶结材料、聚氨酯和环氧树脂等。

2.注浆设备注浆设备是指用于将注浆剂输送到注浆孔内的设备，包括注浆泵、注浆管道和注浆压力计等。

三、注浆施工工艺1.前期准备首先需要进行隧道面的清理，将杂物和灰尘清除干净。

随后，按照设计要求钻孔，并将钻孔布置在二衬区域内。

2.注浆工艺（1）注浆剂的调配根据设计要求，将注浆剂和水混合，并搅拌均匀，得到所需的注浆液。

（2）注浆泵的安装和调试将注浆泵安装到钻孔孔口，并连接好注浆管道。

然后，检查注浆泵的泵头和阀门是否完好，并进行相关的调试。

（3）注浆剂的注入按照设计要求，将注浆液从注浆泵中泵入钻孔中，直到注浆孔内充满注浆剂。

（4）注浆压力和流量的监测在注浆过程中，需要不断监测注浆压力和流量。

如果发现异常情况，及时停止注浆并进行检修。

四、施工注意事项1.注浆施工过程中需要注意控制注浆剂和水的比例，以保证注浆效果。

2.注浆施工过程中需要保持注浆泵的良好工作状态，并定期检查和保养设备。

3.在注浆施工过程中，需要不断监测周围岩体的变形情况，及时判断并采取相应的措施。

4.在注浆施工过程中，需要确保注浆剂完全填满孔隙，并与周围岩体充分结合。

五、注浆效果评估对注浆施工后的隧道进行效果评估是保证隧道质量的重要环节。

常用的评估方法有注浆密度、注浆压力和注浆剂流量等。
