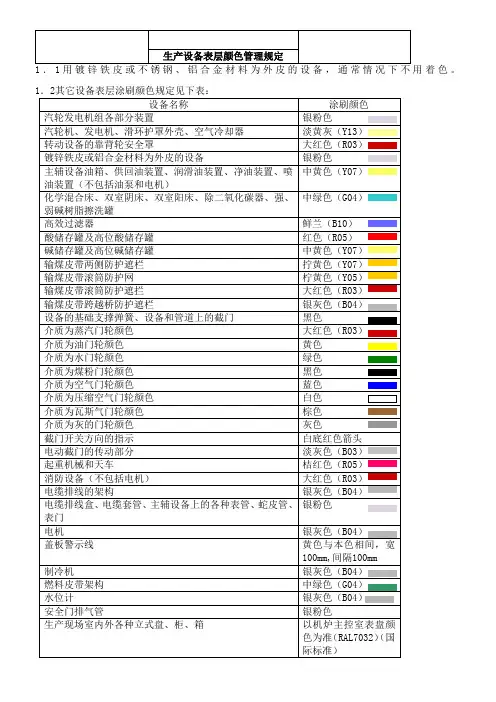

石东实业集团公司设备设施涂装着色规定1. 总则为提升企业形象，统一规范生产区域内设备设施涂装颜色及标识，结合本公司传统涂装习惯和方便操作，特制定本规定。

2. 适用范围本规定适用于本公司生产区域内所有贮罐、管线、阀门、机泵、电房、开关柜、控制柜、消防设施等设备设施的涂装着色以及各种标识涂装。

3. 涂色规定3.1 贮罐：3.1.1 油贮罐外表面涂白色或银灰色；3.1.2 清水罐、消防用清水罐外表面涂绿色；3.1.3 消防泡沫罐外表面涂红色；3.1.4 酸贮罐外表面涂橘黄色；3.1.5 碱贮罐、调配罐外表面涂深蓝色；3.1.6 氮气贮罐外表面涂黄色；3.1.7 污水贮罐外表面涂黑色；3.1.8 不锈钢贮罐、非金属贮罐、混凝土水池等外表面可不涂色。

3.1.9贮罐附件除消防管、氮气管等专门管线采用专用颜色，栏杆采用深蓝色外，其余附件包括平台、走梯、人孔、手孔等应与贮罐颜色相同。

3.2 管线：3.2.1 油管线涂白色；3.2.2 自来水管、消防清水管涂绿色；3.2.3 消防泡沫管涂红色；3.2.4 酸管涂橘黄色；3.2.5 碱管涂深蓝色；3.2.6 氮气管涂黄色；3.2.7 污水管涂黑色；3.2.8 蒸汽管保温部分不涂色，不保温部分（疏水管等）涂银色。

3.2.9 不锈钢管、镀锌管（消防管除外）、非金属管可以不涂色。

但应距离管线端部或分支处约100mm位置涂上宽度为100mm的色环。

色环颜色与上述规定相同。

3.3 阀门：3.3.1 油品阀门，阀体涂银灰色，手轮涂天蓝色；3.3.2 自来水阀、消防清水阀，阀体涂绿色；自来水阀手轮涂黑色，消防清水阀手轮涂红色；3.3.3 消防泡沫阀阀体及手轮涂红色；3.3.4 酸阀，阀体涂银灰色，手轮涂橘黄色；3.3.5碱水阀，阀体涂银灰色，手轮涂深蓝色；3.3.6 氮气阀阀体及手轮涂黄色；3.3.7 污水阀阀体及手轮涂黑色；3.3.8 蒸汽阀阀体及手轮涂银色；3.3.9 不锈钢阀、铜铝制阀门、非金属整体阀门阀体可不涂色，但手轮涂色与上述规定相同。

生产现场设备设施颜色标识及技术规范为了规范生产现场设备设施颜色标识及技术要求，根据GB2893-2008《安全色》、GB4053-2009《固定式钢梯及平台安全要求》、GB7231-2003《工业管道的基本识别色、识别符号和安全标识》等标准，制订本规范。

1.道路交通设施1.1 防护栏杆、隔离墩1.2 使用范围：厂区道路所使用防护栏杆、隔离墩及变压器防护栏等固定禁止标志。

1.3颜色要求：防护栏杆为红色与白色相间隔的条纹，两色宽度相等，一般防护栏两色宽度应在100mm-200mm（较小的面积上，其宽度可适当缩小），如图1；隔离墩两色宽度应在200mm以上，一个范围或物体上每种颜色不应少于两条。

图1 防护栏杆2．防护罩2.1 使用范围：电机联轴器防护罩、传动部位防护罩等防护设施。

2.2 颜色要求：视护罩类型选择黄色或黑黄相间。

黑黄相间两色宽度应相等，与水平面成45°角（在设备上其倾斜方向应以设备的中心为轴线对称方向），两色宽度一般为100-200mm，可根据机器大小和安全标志的位置的不同，可采用不同的宽度，在较小的面积上其宽度要适当的缩小，原则上一个范围或平面内每种颜色不应少于三条。

如图2。

图2 防护罩黑黄相间警示色3、防护栏3.1 使用范围：各种设备、平台护栏。

3.2 颜色要求：防护栏采用黑黄相间警示色，两色宽度相等，一般防护栏两色宽度应在100mm-200mm （较小的面积上，其宽度可适当缩小），原则上1 米内每种颜色不应少于三条。

如图3。

图3设备、平台护栏警示色3.3 安全技术要求（如图4）图4 防护栏示意图3.3.1 栏杆高度当平台、通道及作业场所距基准面高度小于2m时，防护栏杆高度应不低于900mm。

当距基准面高度大于等于2m并小于20m的平台、通道及作业场所的防护栏杆高度应不低于1050mm。

在距基准面高度不小于20m的平台、通道及作业场所的防护栏杆高度应不低于1200mm。

3.3.2扶手扶手宜采用钢管，外径应不小于30mm，不大于50mm。

喷漆颜色要实施日期：2018.06.20目录1 说明3.. .2 适用范围3.. .3 标准规范3.. .4 设计3.. .5 喷漆施工方提交的文件1..56 材料1..5.7 运输、操作和贮藏1..5.8 涂覆前的要求1..6.9 喷漆规定1..8.10 检查和试验2..0.附录A ：喷漆品种选用表.................................................................. 2.. 3附录B：设备、管道和管道组成件喷漆表.................................................................. 2.. 4附录C：钢结构防火喷漆方案表.................................................................. 2.. 51 说明本说明用于公司项目总体设计中钢表面的喷漆及涂色的一般要求。

2 适用范围2.1 本说明对塔、容器、换热器、加热炉、机械和包装机械、仪表、钢结构、管道等其他部件的表面处理和涂层保护系统提出了要求。

2.2 喷漆和镀锌材料，以及与各种涂层系统相关的表面处理均包括在喷漆材料中。

2.3 工厂制造的容器、换热器、设备和包装单元及其相关管道应在发运前由供应商在车间内按照附录 A ，B，C，完成全部表面处理，底漆和面漆的涂覆工作。

2.4 按照采购文件的规定，在车间预制的管道元件和管子应在车间现场按照附录A、B 完成全部表面处理，底漆的涂覆工作。

2.5 本说明不包括要求已有外涂层和已有保护层的地下管道。

3 标准规范下列文件中条款通过本说明的引用而成为本说明的条款。

承包商不应将所列的标准和规范看成完整的和最终的。

如果需要，业主将在项目进展中更新该列表，EPC承包商应负责执行最新版的标准和规范表。

GB/T 1720-89《漆膜附着力测定方法》GB/T 8923-88《涂装前钢材表面锈蚀等级和除锈等级》SH 3022-1999《石油化工设备和管道涂料防腐蚀技术规范》SH 3043-2003《石油化工设备管道钢结构表面色和标志规定》JB/T 4711-2003《压力容器涂敷与运输包装》HG/T 20679-1990《化工设备管道外防腐设计规定》HGJ 229-1991《工业设备、管道防腐蚀工程施工及验收规范》DL/T5072-1997《火力发电厂保温油漆设计规程》4 设计4.1 一般规定4.1.1 下列表面应喷漆：碳素钢、低合金钢的设管道及其附属钢结构表面应喷漆；备、当隔热材料氯离子浓度大于25ppm、且无应力腐蚀抑制剂时，需隔热的不锈钢设备与管道。

用着色。

1．3管道着色及介质流向色环1.3.2 管道色环、介质名称、流向箭头的位置、形状及尺寸规定详见下面图样、表格：1.3.3 色环及介质流向应标注在管道弯头、穿墙处及管道密集、难以辨别的部位，其位置应在距弯头至少500mm的直管段上；如两个弯头相距不够1000mm时则应选择中间位置；10m以上的长管道应每10m标一次色环、介质流向及名称，厂房外较长管道应30m标一次色环、介质流向及名称。

1.3.4 当介质流向有两种可能时，应标出两个方向的指向箭头。

1.3.5 文字和箭头用黑色或白色油漆涂刷，字体为黑体，字体大小与箭头宽度一致。

（建议字号依次为70，140，200，240，280）2安全警示线规范2.1禁止阻塞线：黄色条宽100mm，间隔100mm；角度与水平成45º警示线画于设备正面，区域范围为矩形，一边与设备正面等宽，另一边长度以便于打开柜门、检修操作为宜。

用于：①标注在地下设施入口盖板上；②标注在灭火器存放处；③标注在厂房通道旁边的配电室仓库门口、工具箱。

2.2减速提示线：黄色条宽100mm，间隔100mm；角度与水平成45º用于：①标注在限速区域入口处；②标注在弯道、交叉路口处。

2.3安全警戒线：黄色条宽100-150mm；用于：①标注在发电机组周围（距离为1m）；②标注在落地安装的转动机械周围（0.8m）；③标注在控制盘（台）前（0.8m）；④标注在配电盘（屏）前（0.8m）。

2.4 防止踏空线：黄色条宽150mm；用于：①防止踏空标志应采用黄色油漆涂到第一级台阶地面边缘处。

②标注在人行通道高差300mm以上的边缘处；2.5防止碰头线：黄黑相间，条宽50mm；角度与水平成45º用于标注在人行通道高度不足1.8m的障碍物上。

防止碰头线的长度与通道宽度等长，高度为75 mm；2.6 防止绊跤线：黄黑相间，条宽100mm；用于标注在人行横道地面上高差300mm以上的管线或其它障碍物上。
