烟气在线监测系统培训材料
一、《污染源自动监测数据有效性审核企业表格》中《自动监测设备运行与维护记录表》烟气自动监测设备部分填写指导:
,1,每天上午、下午通过网络客户端远程检查自动监控设备运行和数据传输情况后填写《废气在线监测仪日状况报告表》。
,2,具有自动校准功能的颗粒物CEMS 和气态污染物CEMS、流速CEMS每24 小时至少自动校准一次仪器零点和跨度～不用填写烟气自动监测设备零漂、跨漂校准记录表,
,3,直接测量法气态污染物CEMS,安徽蓝盾,每个月进行一次零点和工作点校准,
无自动校准功能的气态污染物CEMS每 半个月进行一次零点和工作点校准,
无自动校准功能的颗粒物CEMS和流速CMS每季度校准一次仪器的零点和跨度,
抽取式气态污染物CEMS 每季度进行一次全系统的校准～进行零点和跨度、线性误差和响应时间的检测。
以上类型设备每次零漂、跨漂校准完需填写《烟气自动监测设备零漂、跨漂校准记录表》。
,4,每季度比对监测前检查一次气态污染物CEMS 的过滤器、采样探头和管路的结灰和冷凝水情况、气体冷却部件、转换器、泵膜老化状态～检查一次流速探头的积灰和腐蚀情况、反吹泵和
管路的工作状态～填写《烟气自动监测设备运营维护日常巡检表》～并根据监测站的比对结果数据填写《烟气自动监测设备校验测试记录》。
,5,对日常巡检或维护保养中发现的故障或问题～系统管理维护人员应及时处理并填写《烟气自动监测设备维修记录表》～一般故障24小时内维修完成～最迟不超过72小时～超过72小时需更换备机。 ,6,易耗品更换填写《易耗品更换记录表》。
,7,标准物质,零气、标气,更换填写《标准物质更换记录表》。
以上各个表格均需配套一张《烟气自动监测设备运营维护日常巡检表》
,8,每星期1次现场巡检。
,9,污染源停炉到开炉前应及时到现场清洁光学镜面。
,10,每个月清洗一次隔离烟气与光学探头的玻璃视窗～检查一次仪器光路的准直情况,对清吹空气保护装置进行一次维护～检查空气压缩机或鼓风机、软管、过滤器等部件,

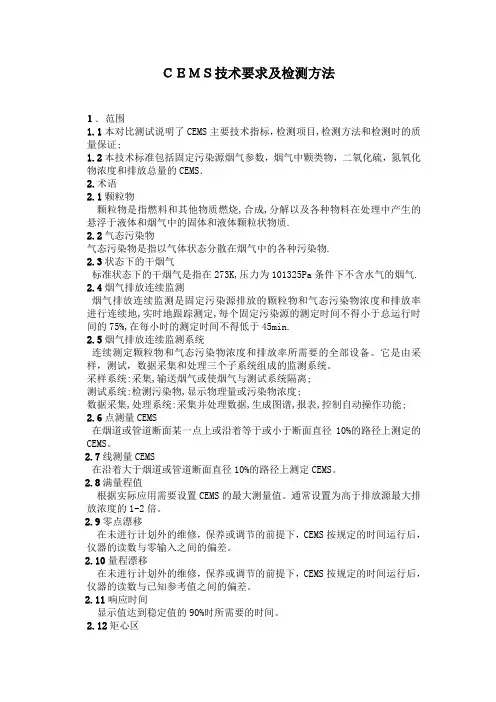

ＣＥＭＳ技术要求及检测方法
１．范围
1.1本对比测试说明了CEMS主要技术指标，检测项目,检测方法和检测时的质量保证;
1.2本技术标准包括固定污染源烟气参数，烟气中颗类物，二氧化硫，氮氧化物浓度和排放总量的CEMS．
2.术语
2.1颗粒物
颗粒物是指燃料和其他物质燃烧,合成,分解以及各种物料在处理中产生的悬浮于液体和烟气中的固体和液体颗粒状物质.
2.2气态污染物
气态污染物是指以气体状态分散在烟气中的各种污染物.
2.3状态下的干烟气
标准状态下的干烟气是指在273K,压力为101325Pa条件下不含水气的烟气.
2.4烟气排放连续监测
烟气排放连续监测是固定污染源排放的颗粒物和气态污染物浓度和排放率进行连续地,实时地跟踪测定,每个固定污染源的测定时间不得小于总运行时间的75%,在每小时的测定时间不得低于45min.
2.5烟气排放连续监测系统
连续测定颗粒物和气态污染物浓度和排放率所需要的全部设备。它是由采样，测试，数据采集和处理三个子系统组成的监测系统。
采样系统:采集,输送烟气或使烟气与测试系统隔离;
测试系统:检测污染物,显示物理量或污染物浓度;
数据采集,处理系统:采集并处理数据,生成图谱,报表,控制自动操作功能;
2.6点测量CEMS
在烟道或管道断面某一点上或沿着等于或小于断面直径10%的路径上测定的CEMS。
2.7线测量CEMS
在沿着大于烟道或管道断面直径10%的路径上测定CEMS。
2.8满量程值
根据实际应用需要设置CEMS的最大测量值。通常设置为高于排放源最大排放浓度的1-2倍。
2.9零点漂移
在未进行计划外的维修，保养或调节的前提下，CEMS按规定的时间运行后，仪器的读数与零输入之间的偏差。
2.10量程漂移
在未进行计划外的维修，保养或调节的前提下，CEMS按规定的时间运行后，仪器的读数与已知参考值之间的偏差。
2.11响应时间
2024/1/2712024年最新CEMS培训PPT课件(完整版)
2024/1/272目录contents•CEMS系统概述与基本原理•烟气排放连续监测技术应用•CEMS设备选型、安装与调试•CEMS运行维护与保养策略•数据质量保证与监管要求•CEMS发展趋势及挑战应对
2024/1/273CEMS系统概述与基本原理01
2024/1/274连续排放监测系统（Continuous Emission Monitoring System，简称CEMS）是指对大气污染源排放的气态污染物和颗粒物进行浓度和排放总量连续监测并将信息实时传输到主管部门的装置，被称为“烟气自动监控系统”，亦称“烟气排放连续监测系统”或“烟气在线监测系统”。CEMS定义从20世纪70年代开始，国外开始研究烟气排放连续监测系统。经过几十年的发展，烟气排放连续监测技术已经相当成熟，并被广泛应用于各种污染源排放的监测。发展历程CEMS定义及发展历程
2024/1/275数据采集与处理系统负责采集分析仪器的测量数据，并进行处理、存储和传输。分析仪器对经过预处理的烟气样品进行测量，得到污染物的浓度值。预处理系统对烟气样品进行除尘、除湿等处理，以满足后续分析仪器的测量要求。采样探头负责从烟道中抽取具有代表性的烟气样品。伴热管线将采样探头取得的样品传输到预处理系统，同时保持一定的温度以防止烟气中水分冷凝。烟气排放连续监测系统组成
2024/1/276通过采样探头从烟道中抽取具有代表性的烟气样品，采样探头的设计需考虑烟道的尺寸、形状、流速等因素，以确保取得的样品具有代表性。采样技术原理采用各种化学或物理方法测量烟气中污染物的浓度。常用的测量方法包括电化学法、光学法、色谱法等。不同的测量方法具有不同的优缺点，需根据实际需求进行选择。测量技术原理采样与测量技术原理
2024/1/277数据处理对测量数据进行统计、分析、比较等处理，以得到污染物的排放总量、排放速率等关键信息。同时，还需进行数据校验、异常值剔除等操作，以确保数据的准确性和可靠性。数据传输将处理后的数据实时传输到主管部门，以供监管部门对污染源的排放情况进行实时监控和管理。数据传输需满足实时性、稳定性、安全性等要求，通常采用有线或无线传输方式。数据处理与传输要求
序号名称订货号寿命预估所属设备1密封压环 （φ6）SDL-B0908030023个月预处理PTFE管密封2密封压环 （φ8）SDL-B0908030033个月预处理PTFE管密封3白螺帽（φ6）SDL-B0908020043个月预处理分水器FS/制冷器A114硅胶垫（φ6）SDL-B0909000133个月预处理分水器FS/制冷器A115白锣帽（φ8）SDL-B0908020033个月预处理制冷器A116硅胶垫（φ8）SDL-B0909000113个月预处理制冷器A117分水器-WD-02SDL-A02030200212个月预处理分水器FS8两通电磁阀(PTFE)24VSDL-B07210100112个月预处理SV19两通电磁阀(PTFE)220VSDL-B07210100212个月预处理SV110直通终端接头G1/4-F8SDL-B06080100324个月预处理SV111直通终端接头G1/4-F6SDL-B06080100224个月预处理SV112保护过滤器 FP-2TSDL-A02030300112个月预处理FP1，FP213保护过滤器滤芯 FP-2TSDL-B0902020196个月预处理FP1，FP214保护过滤器O型圈 SDL-B1606010106个月预处理FP1，FP215两位一通电磁阀 24VSDL-B07110200212个月预处理Y116两位一通电磁阀 220VSDL-B07110200312个月预处理Y117F22带灯按钮开关（绿色）SDL-B0503020016个月预处理SH1-SH318锁定模块SDL-B0503020086个月预处理SH1-SH319F22指示灯（红色)SDL-B0503020126个月预处理SH420取样泵SDL-B04030800112个月预处理M121取样泵膜片 SDL-B0403080096个月预处理M122取样泵阀片 SDL-B0403080116个月预处理M123防腐两通针阀(PTFE)SDL-B07070300112个月预处理RV124不锈钢两通针阀（φ6）SDL-B07060500212个月预处理RV225三通接头（φ6）SDL-B06080600124个月预处理防腐三通接头SJ126三通接头（φ8）SDL-B06070600324个月预处理防腐三通接头SJ127切换阀(PTFE) SDL-B07070200112个月预处理防腐切换阀V128取样管温控器（TOS）老式SDL-B05080200412个月预处理旋转指针式29取样管温控器(TC4S)目前常用SDL-B05080200712个月预处理数字式30取样管温控器（NPTJ）SDL-B05080207012个月预处理NPTJ31接触器 SDL-B05040200112个月预处理接触器32无源信号隔离器SDL-B05070100112个月预处理PY(NPGL)33有源信号隔离器SDL-B05070100212个月预处理PY(NPPD)34四氟管 φ6*1SDL-B16080105312个月预处理PTFE35四氟管 φ8*1SDL-B16080105412个月预处理PTFE36氟橡胶管SDL-B14010600612个月预处理橡胶软管37空气过滤器SDL-B0101010096个月预处理AF38阻水过滤器SDL-B0403040016个月预处理WF139玻璃流量计SDL-B04031005212个月预处理标气流量计FL140两通不锈钢球阀SDL-B07060100212个月预处理标气球阀BV141固态继电器SDL-B05040300112个月预处理固态继电器42固态继电器散热片SDL-B05040300412个月预处理固态继电器43通风过滤网组SDL-B03040101512个月预处理风扇44风扇SDL-B03040101612个月预处理风扇45过滤网组链接片SDL-B03040101712个月预处理风扇46储液罐SDL-B16130005024个月预处理CYSCS-900（C） CEMS常用备件产品目录(试用版)
