配网台区低电压治理及电能质量优化技术
摘要：低电压和电能质量问题对电力用户、电网的正常运行都十分不利，为更好的解决这类问题，应采取技术的优化方式，通过对配网台区低电压治理，实现电能质量的提升。本文分析了低电压的危害，其次研究低电压的控制办法，以及分析如何进行电网质量的优化工作。通过研究，帮助解决电网存在的低电压和电能质量问题，提升配电网台区的供电稳定性。
关键词：配电网台区；低电压；电能质量；控制
引言：配电网络中在供电半径比较长的情况下，容易出现末端电压偏低的情况，所以需要对低电压问题进行治理和控制，给用户提供可靠的电力。很多电力用户都使用三相电，容易由于三相不平衡影响电能质量。为此需要采取措施控制低压和电能质量问题。
1 低电压危害分析
低电压一般由于线路陈旧、线路布局方式不合理、电力变压器过负荷、功率因数过低等因素造成，会导致对用户提供的电压低于标准电压持续一小时以上。在出现低电压之后，将会导致各类电机的气动转矩、最大转矩、过负荷能力降低，甚至会造成电机不能启动[1]。电视、广播、通信信号等质量在低电压的情况下也会出现质量下降，各类照明设备的照明度会明显下降，以及造成电气设备的使用寿命缩短。电压下降5%，将会导致普通电灯的照度降低18%。电源电压下降以后，电灯的功率会下降，光通量减少，而且照度降低，尤其是一些利用放电现象发光的电灯，会受到明显影响，如果电压降低过于严重，将会导致电灯熄灭。
在低电压的情况下，线损也会增加，由于电压不足，三相负荷不能正常运行，导致负荷出现不平衡的情况，并造成三次谐波电流作用，并出现零序电流和零序电压，增加电网的无功负荷，从而增加线损，还会影响电网的稳定性。电网电压降低到一定程度后，将会出现电压崩溃的情况，会导致大面积停电事故，影响正常的电力供应和服务。在电网不稳定的情况下，客户的投诉也会增加，严重影响电力企业的信誉[2]。
2 配网台区低电压原因和治理技术分析

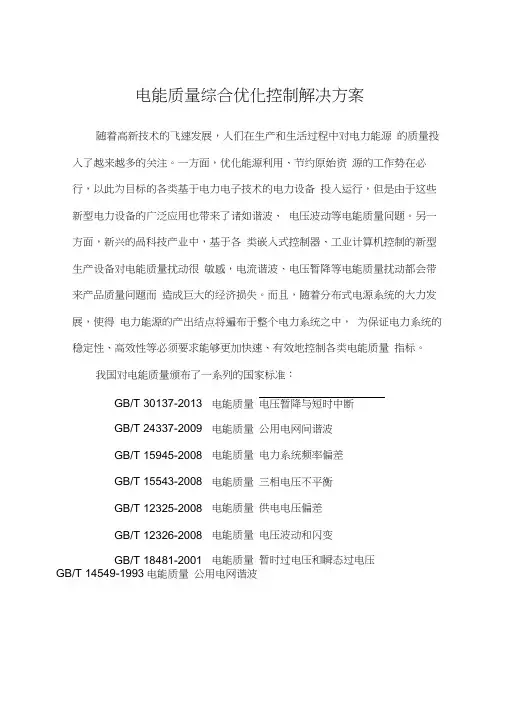

电能质量综合优化控制解决方案
随着高新技术的飞速发展，人们在生产和生活过程中对电力能源 的质量投入了越来越多的关注。一方面，优化能源利用、节约原始资 源的工作势在必行，以此为目标的各类基于电力电子技术的电力设备 投入运行，但是由于这些新型电力设备的广泛应用也带来了诸如谐波、 电压波动等电能质量问题。另一方面，新兴的咼科技产业中，基于各 类嵌入式控制器、工业计算机控制的新型生产设备对电能质量扰动很 敏感，电流谐波、电压暂降等电能质量扰动都会带来产品质量问题而 造成巨大的经济损失。而且，随着分布式电源系统的大力发展，使得 电力能源的产出结点将遍布于整个电力系统之中， 为保证电力系统的
稳定性、高效性等必须要求能够更加快速、有效地控制各类电能质量 指标。
我国对电能质量颁布了一系列的国家标准：
GB/T 30137-2013 电能质量 电压暂降与短时中断
GB/T 24337-2009 电能质量 公用电网间谐波
GB/T 15945-2008 电能质量 电力系统频率偏差
GB/T 15543-2008 电能质量 三相电压不平衡
GB/T 12325-2008 电能质量 供电电压偏差
GB/T 12326-2008 电能质量 电压波动和闪变
GB/T 18481-2001 电能质量 暂时过电压和瞬态过电压
GB/T 14549-1993电能质量 公用电网谐波 电能质量问题及其主要影响:
电能质量问题及其主要影响如下表:
影响类型 特征指标 产生原因 导致后果
无功功率 功率因数 电机类感性 负载、非线性 负载 1. 增加了无功和有功损耗；
2. 来自供电部门的高额罚款（功率因数调整电费） ，
加大了企业的生产成本。
谐波间谐波 谐波频谱 电压电流 畸变率 间谐波固态 开关负载 1. 引发局部串并联谐振，使供电中断、电网解裂等；
2. 电容器经常损坏；加速设备绝缘老化；
3. 断路器灭弧时间延长，影响开断容量；

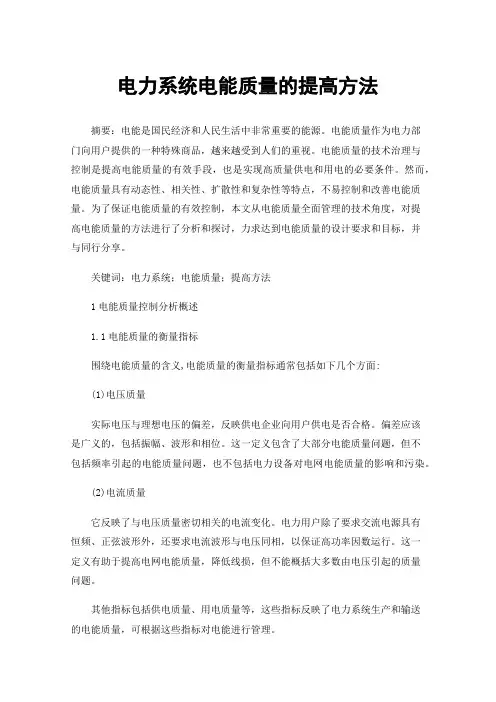

电力系统电能质量的提高方法
摘要：电能是国民经济和人民生活中非常重要的能源。电能质量作为电力部门向用户提供的一种特殊商品，越来越受到人们的重视。电能质量的技术治理与控制是提高电能质量的有效手段，也是实现高质量供电和用电的必要条件。然而，电能质量具有动态性、相关性、扩散性和复杂性等特点，不易控制和改善电能质量。为了保证电能质量的有效控制，本文从电能质量全面管理的技术角度，对提高电能质量的方法进行了分析和探讨，力求达到电能质量的设计要求和目标，并与同行分享。
关键词：电力系统；电能质量；提高方法
1电能质量控制分析概述
1.1电能质量的衡量指标
围绕电能质量的含义,电能质量的衡量指标通常包括如下几个方面:
(1)电压质量
实际电压与理想电压的偏差，反映供电企业向用户供电是否合格。偏差应该是广义的，包括振幅、波形和相位。这一定义包含了大部分电能质量问题，但不包括频率引起的电能质量问题，也不包括电力设备对电网电能质量的影响和污染。
(2)电流质量
它反映了与电压质量密切相关的电流变化。电力用户除了要求交流电源具有恒频、正弦波形外，还要求电流波形与电压同相，以保证高功率因数运行。这一定义有助于提高电网电能质量，降低线损，但不能概括大多数由电压引起的质量问题。
其他指标包括供电质量、用电质量等，这些指标反映了电力系统生产和输送的电能质量，可根据这些指标对电能进行管理。 1.2电能质量的影响因
(1)电力负荷构成的变化
目前，电力系统中存在着大量的非线性负荷：大型电力电子应用装置（节能装置、变频装置等）、大功率电力传动装置、直流输出装置、电化学工业设备（化工、冶金企业的整流装置）、电气化铁路等，电弧炉（交直流）、轧机、提升机、电石机、感应加热炉等非线性负载。
(2)大量谐波注入电网
具有非线性和冲击性负载的新型电力设备在实现功率控制和处理时，不可避免地会产生非正弦波形电流，给电网注入谐波电流，严重扭曲了PCC的电压波形，负荷波动和冲击会导致电压波动、瞬时脉冲等电能质量扰动。
电能质量控制设备通用技术要求
《电能质量控制设备通用技术要求：一场电力世界的秩序维护者》
电能，在我们现代生活里就像空气一样不可或缺。但是，就像干净的空气偶尔会混入杂质一样，电能也会出现质量问题。这时候，电能质量控制设备就闪亮登场了，就好比电力世界的超级英雄。那这些英雄们得有啥本事呢？这就涉及到通用技术要求了。
首先啊，这个精确性得像老中医把脉一样准确。想象一下，如果电能质量控制设备误把正常的电能波动当成是大问题，一顿乱调整，那就好比本来只是轻微感冒，医生却给开了一堆猛药，整得电网“身体”反而不舒服了。这些设备需要精确地测到电能的电压、频率、谐波这些参数到底有没有“生病”，然后对症下药。
稳定性也是个超级重要的点。这就像一个人干活得踏实靠谱。假如设备今天正常工作，明天就抽风似的乱输出，这可不行。电力供应那是无时无刻都在进行的事儿，企业要用它来保证机器运转生产产品，居民要用它来让自家的冰箱、电视正常工作。它要是一会稳定一会不稳定，就像一个一会正常一会耍性子的调皮鬼，那可会把大家折腾疯的。
还有兼容性，这设备得像个社交达人一样。在电力系统这个大社交圈里，和各种不同的设备、元件都能友好共生。不能说和这个设备在一起就打架，和那个装置一起工作就彼此干扰。毕竟电网是个错综复杂的大家庭，成员众多，电能质量控制设备要是格格不入，那整个电力系统的和谐就被破坏了。
再说说环保性吧。现在都提倡绿色环保，电能质量控制设备可不能是个“电老虎”，得节能降耗。如果这设备为了控制电能质量自己却消耗大量电能，那就像抓贼的警察自己反倒是个大盗贼，那就本末倒置了。
我曾经遇到过一个情况，在一个小工厂里，他们经常有设备莫名其妙故障。一开始以为是设备老化啥的，后来检查发现是电能质量老是不稳定，可造成不稳定的原因并不是发电侧的问题，而是用电侧各种设备的相互干扰，简单来说就是电网内部在“内耗”。安装了合适的电能质量控制设备后，就像给这个小电网请了个靠谱的管家，一切都井井有条了。电能质量控制设备的通用技术要求可不是纸上谈兵，那是确保电力稳定供应，让我们现代生活顺利运转的重要保障呢。
