当前位置：文档之家 › 电热恒温鼓风干燥箱标准操作规程

电热恒温鼓风干燥箱标准操作规程

  • 格式：docx
  • 大小：35.57 KB
  • 文档页数：5

1目的 建立DGG-9070A电热恒温鼓风干燥箱使用标准操作规程，规范 DGG-9070A电

热恒温鼓风干燥箱操作程序，保证该设备的正常运行

2范围 适用于本公司DGG-9070A电热恒温鼓风干燥箱的运行操作。

3 责任者 DGG-9070A电热恒温鼓风干燥箱的运行操作人员、设备管理人员。

4 内容

4.1设备概况

DGG-9070A电热恒温鼓风干燥箱是用于物品干燥、烘焙、灭菌设备，该设备外形为立 式，内胆尺寸为400X 400X 450容积为70升，箱体及箱门均采用优质钢板表面烘漆，采 用双层玻璃观察窗的结构，工作室采用优质镜面不锈钢板，内有由不锈钢丝制成的多层隔 板，中间层充填超细玻璃棉隔热，电源开关、电源指示灯、控温仪等集中于箱体正面右下 部。

该设备采用高精度微机控温仪，具有响应快、超调小、精度高的特点，使用轻触按键 设定参数，加热恒温系统由装有离心式叶轮的德国优质风机、电加热器、合适的风道结构 和温度控制器组成。当接通干燥箱电源时， 风机即同时运转，直接将位于箱内底部的电

加热器产生的热量通过风道向上排出，经过工作室内干燥物品再吸入风机，以此不断循 环，从而使工作室内温度达到均匀。

4.2设备主要参数

型号 电源(V/HZ) 控温范围（C） 控温精度（C）

DGG-9070A电热恒温 鼓风干燥箱 220V/50HZ 50 〜200 ± 1.0

温度分辨率「C） 加热功率（W） 制冷功率（W） 工作室尺寸（mm）

0.1 280 145 400 X 400 X 500 标题 DGG-9070A电热恒温鼓风干燥箱使用标 准操作规程 文件编号 SOP-SBCZ-08

页 码 第1页，共5页

起草人 起草日期 年 月 版 号 2012年A版

审核人 审核日期 年 月 生效日期 年 月 日

批准人

批准日期 年 月 颁发份数 2份

分发部门 生产部、质量部、行政部 ******** 有限公司管理文件

1. PV显示屏

2. SV显示屏

3. 指示灯（RUN-运行指示

HEAT-加热指示 ALM-报警 指示 HI-高速指示 LOW-低 速指示）

4. 功能键

5. 移位键

6. 减键

7. 加键

4 5 6 7

4.4操作前的准备

4.4.1确认设备状态是否处于完好已清洁。

4.4.2取下完好已清洁状态标识卡，挂上运行中状态标识卡

4.5操作

4.5.1设定工作温度（最高可设定到 200 C）

把需干燥处理的物品放入干燥箱内，关好箱门。把电源开关拨至“ T处，此时电源指

示灯亮，控温仪器上有数字显示 。

先按控温仪的功能键“ SET进入温度设定状态，此时 SV设定显示一闪一闪， 再按 移键“ •丨”配合加键“△”或减键“▽”设定结束需按一下功能键“ SET确认。 如设

定温度150 C,原设定温度86.5 C,先按一下功能键“ SET再按移位键“ 将光

标移至显示器百位数字上，然后按加键“△”，使百位数字从“ 0”升至“ 1 ”，百位

数字设定后，移动光标依次设定十位，个位和分位数字，使设定温度显示为150. 0 °C，按 功能键“ SET确认，温度设定结束。按两下“ SET键，仪表恢复到正常工作状态，温度 设置完成，仪表按新的设定值运行。

设定结束后，各项数据长期保存。此时干燥箱进入升温状态，加热指示灯亮。当箱内 温度接2

3

近设定温度时，加热指示灯忽亮忽灭，反复多次，控制进入恒温状态。根据不同物 品不同的潮湿程度及待干燥物品性质，选择不同的干燥时间。干燥结束后，把电源开关拨 至“0”处，如马上打开箱门取出物品时小心烫伤。

4.5.2设定定时时间：定时功能为倒计时运行（最高可设定到 9999小时）。

定时设定：按SET键两次，此时PV显示屏显示ST, SV显示屏显示0,并闪烁；当PV 窗显示T

1时，进入定时设定，出厂时 S V为0000，表示定时器不工作，如需定时1小 时，用移位键配合加键，把 S V窗设定为0060，定时2h，设定为0120，以次类推。设定 完毕后，仪表进入定时运行状态，此时运行指示灯闪烁；按SET键仪表进入定时运行状态， 此时运行指示灯闪烁。当PV>SV时，即箱内温度高于设定温度时，定时开始工作， 采用

倒计时，同时S V数码管末位上的一位小数点闪烁。

定时结束，SV窗显示E n d，末位小数点熄灭，同时切断加热。按一下“ SET键， 仪表恢复到正常的工作状态。重新使用如定时无变化，在 SV窗显示E n d的状态下，只

要按SET键复位即可，如果时间有变化，则需重新设定。

定时工作时，如要观察温度设定，按移位键即可转换。运行中，即计时开始后，重新

设定时间无效。在定时结束状态下，由于仪表温度控制部分停止工作，PV显示屏显示的测 量值会下降到环境温度，如果不用定时功能，应将定时时间设置为零；在定时功能运行过 程中，如发生意外断电，重新上电后，定时剩余时间自动归零。

4.6 . 特殊操作

4.6 .1跟踪报警温度设定

产品出厂前已设定高10 °C，一般不要设定。如需重新设定按功能键“ SET 5秒，仪表进 入上限跟踪报警设定状态“ AL1 ”在按移位键，配合加键“△”或减键“▽”操作，最后 按功能键“ SET确认，跟踪报警设定结束。

4.6 . 2 PID自整定使用

如果对控温精度和波动度有较高的要求，可采用 PID自整定控制，当箱内温度第一次将达

到设定温度时，先按功能键“ SET”5秒，仪表进入设定循环状态“ AL1”继续按“ S E T ” 使PV显示“ ATU，SV显示“ 0000”，然后按加键“△”使SV显示“0001”，最后按 功能键“SET确认，此时自整定指示灯亮，控温仪进入 PID自整定控制。

463温度显示修正

由于产品出厂前都经过严格地测试，一般不要进行修正。如产品使用时的环境不佳，外界 温度过低

或过高，会引起温度显示值与箱内实际温度误差，如超出技术指标范围的，可以 修正。具体步骤：按功能键“ SET约5秒，仪表进入参数设定循环状态“ AL1”，继续按 功能键“ SET，使PV显示“ SC修正，然后按移位键配合加键“△”或减键“▽”操作 就可以进行温度修正。最后按键“ SET确认，温度显示值修正结束。

4.6.4 自动风速调节功能

4.6.4.1 当设备在升温过程中，循环风机高速运行，加速工作室内空气对流，缩短升 温时间，提高工作效率；

464.2 当工作室内的温度接近控制温度时，仪表自动将循环风机由高速运行调整为

低速运行，使工作室的空气平缓对流，并有效的延长循环风机寿命；

4.6.4.3 该设备出厂时已调为自动风速调节功能，如需改为高速运行状态须由设备

管理人员更改。

4.7 注意事项：

4.7.1 箱内不应放置易爆、腐蚀性化学物。

4.7.2 如果运行温度过高，务必等到设备冷却以后再取出物品。

4.7.3 箱内物品放置切勿过挤，须流出空间，以利热空气循环。

4.8 维护保养

4.8.1、 本箱为非防爆干燥箱，对带有挥发性物品切勿放入箱内，以免发生危险。

4.8.2、 试品搁板（铁丝网）的平均负荷为 15公斤，放置烘件切勿使之过载。

4.8.3、 不得任意卸下侧门扰乱或改变线路，当发生故障后可卸下侧门，按线路逐一检

查，当控温仪发生故障，可参阅控温仪说明书进行检修，用户无法排除故障时，可直按与 上海医用仪表厂联系，送该厂用户修理组检修。

4.8.4、 控温仪伸入内室之感温探头在使用中损坏，可直接邮寄该厂进行另配。

4.8.5、 每次使用完毕后，应将电源关断，每两周将干燥箱体内外彻底清洁一次。

4.9、故障处理

故障现象 原 因 处 理

1、 无电源 1 、插头未插好或断线

2、熔断器开路 1 、插好插头或接好线

2、更换熔断器

2、箱内温度不升 1 、设定温度低

2、 电加热器坏

3、 控温仪坏

4、 循环风机坏 1 、调整设定温度

2、 换电加热器

3、 换控温仪

4、 换风机

3、设定温度与箱 内温度误差大 1 、传感器坏

2、温度显示值误差 1 、换温度传感器

2、修正温度显示值

4、超温报警异常 1 、设定温度低

2、控温仪坏 1 、调整设定温度

2、换控温仪

5、箱内温度不升 1、定时时间T 1设定有误 1、T 1重新设定

4.8 清洁

4.8.1生产操作完毕后按“清洁标准操作程序”进行清洁，使设备保持原来本色，掉 落加热板上的物品、水分要擦干，不使结焦。

4.8.2清洁完毕后，取下完好待清洁状态标识卡，挂上完好已清洁状态标识卡，完善 设备清洁记录表。

5培训要求

培训部门：生产部

培训对象：岗位工人。

6变更记载

变更条文 原条文 新条文 修订者/日期

7相关记录凭证

7.1《设备运行记录》 编码：REC-SB-07

合集下载

101型电热鼓风恒温干燥箱操作规程

101型电热鼓风恒温干燥箱操作规程

101型电热鼓风恒温干燥箱操作规程

一、操作前的准备工作：

1.确保设备的电源线连接稳定可靠，并接到电源插座上。

2.干燥箱内应先清理干净，确保无任何杂质。

3.检查设备的温度控制器和计时器是否正常工作。

二、操作步骤：

1.打开电源开关，干燥箱的电源指示灯亮起。

2.设定所需温度和时间：打开温度控制器和计时器，根据实际需要设定所需的温度和时间。通过按键或旋钮进行相应的调节，然后点击确认。

3.设置风扇开关：干燥箱配备了风扇，可通过开关控制其工作状态。根据实际需要选择开启或关闭。

4.将需要干燥的样品放置在干燥箱内，确保样品分布均匀，不要堆积过多。

5.关上恒温干燥箱门，确保门密封良好，并锁定门扣。

6.按下启动按钮，干燥箱开始工作。此时，观察温度控制器显示的温度指示，并根据需要调整温度控制器，保持设定的温度。

7.观察计时器显示的时间指示，确保干燥时间按照设定的时间进行，以免过度干燥。

8.在干燥过程中，如需调整温度或时间等参数，应先暂停干燥箱的工作，再进行相应的调整。 三、操作注意事项：

1.使用人员在操作过程中应穿戴防护设备，如手套、护目镜等，避免热源直接接触皮肤。

2.在操作过程中，应注意观察温度和时间的变化，确保设定的温度和时间符合实际需求。

3.干燥箱在工作过程中会产生热量，因此在干燥过程中应避免将易燃物品或易熔化物品放入干燥箱内。

4.干燥箱在工作过程中应保持通风良好，以保证设备正常运行。

5.在使用完毕后，应及时关闭电源开关，断开电源插头，并对设备进行清洁。

6.干燥箱保养要定期进行，如清洁灰尘、润滑齿轮等，并检查设备的电线是否完好，有无损伤。

通过正确的操作方法和注意事项来使用101型电热鼓风恒温干燥箱，可以提高设备的使用寿命并确保实验工作的顺利进行。使用人员需严格按照操作规程进行操作，并在操作过程中遵循安全操作规范，以保证人身安全和设备的正常工作。

鼓风电热恒温干燥箱使用规定(5篇)

鼓风电热恒温干燥箱使用规定(5篇)

第1页共7页 鼓风电热恒温干燥箱使用规定

一、目的

为规范企业机械设备的操作、维护保养和统一管理，促进安全作业的规范化、制度化。

二、范围

本规范规定了鼓风电热恒温干燥箱的安全操作及保养方法。

三、职责

1.仪器管理员负责所有仪器设备的定期维护、保养和统一管理。

2.操作人员负责仪器设备的日常安全使用、清洁卫生和填写使用记录。

四、操作规程

1.打开箱门放入试品，关上箱门。

2.开启电源加热开关，当所需温度高于150℃时，可开向高温档，否则不必开高温档，只需电源档就行。

3.将控温器旋钮0往顺时针方向旋至温度点，此时箱内开始升温，仪表绿灯亮作指示。

4.开启鼓风开关，使鼓风机开始工作。

5.温度升至所需温度时，绿灯灭，红灯亮交替处为恒温，当室内温度稳定时，可稍作调整，以达到正确程度为止，温度计供参考箱内温度，调整方法为顺时针升温，逆时针降温。

6.当干燥试品到所需时限或效果时，关闭加热电源，鼓风开关，使干燥箱停止工作。

7.打开箱门，取出试品，关上箱门。 第2页共7页 五、维护保养

1.试品不可放在散热板上以免影响空气对流。

2.不可常开启箱门，以免影响恒温。

3.高温干燥后取试品时应待其冷却后进行，以免烫伤手。

4.试品干燥时不可过密超载。

5.不用时应关闭电源与鼓风，以免干燥箱使用过度而损坏。

6.所需温度不高于150℃时，不开向高温档。

7.每月定期对干燥箱维护一次，发现异常及时报告，并做好维修记录。

8.每年定期由专业人员对干燥箱整体性能检查一次，并做好检修记录。

9.凡因违章操作或管理失误导致的仪器设备损坏，按公司相关制度处理。

鼓风电热恒温干燥箱使用规定（2）

鼓风电热恒温干燥箱是一种常见的实验室设备，用于干燥、加热、恒温等操作。以下是鼓风电热恒温干燥箱的使用规定：

1. 电源接线：确认电源电压符合设备要求，正确接入地线，确保设备接地良好。

2. 通电前检查：仔细检查烘箱内部是否有杂物、水蒸汽等，确保内部干净。

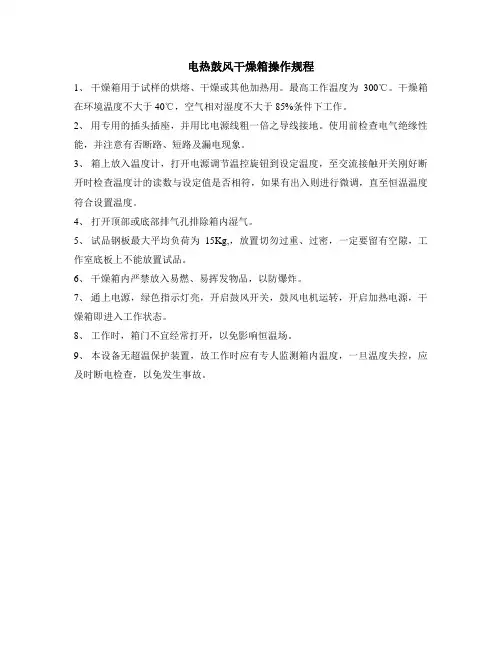

电热鼓风干燥箱操作规程

电热鼓风干燥箱操作规程

电热鼓风干燥箱操作规程

1、 干燥箱用于试样的烘熔、干燥或其他加热用。最高工作温度为300℃。干燥箱在环境温度不大于40℃，空气相对湿度不大于85%条件下工作。

2、 用专用的插头插座，并用比电源线粗一倍之导线接地。使用前检查电气绝缘性能，并注意有否断路、短路及漏电现象。

3、 箱上放入温度计，打开电源调节温控旋钮到设定温度，至交流接触开关刚好断开时检查温度计的读数与设定值是否相符，如果有出入则进行微调，直至恒温温度符合设置温度。

4、 打开顶部或底部排气孔排除箱内湿气。

5、 试品钢板最大平均负荷为15Kg,，放置切勿过重、过密，一定要留有空隙，工作室底板上不能放置试品。

6、 干燥箱内严禁放入易燃、易挥发物品，以防爆炸。

7、 通上电源，绿色指示灯亮，开启鼓风开关，鼓风电机运转，开启加热电源，干燥箱即进入工作状态。

8、 工作时，箱门不宜经常打开，以免影响恒温场。

9、 本设备无超温保护装置，故工作时应有专人监测箱内温度，一旦温度失控，应及时断电检查，以免发生事故。

电热恒温鼓风干燥箱操作规程

电热恒温鼓风干燥箱操作规程

xxx

食品有限公司 作业指导书

文件号: xxx

版本:00

日期:xxx 页数: Page 2 of 4

标题： 电热恒温鼓风干燥箱操作规程

编写: xxx

审核: xxx

批准： xxx

文件修改记录

版本 日期 修 订 内 容

00 2010-2-1

分发号 : ______(仅适用于控制文件)

(仅盖有红色印章的文件才有效)

xxx

食品有限公司 作业指导书

文件号: xxx

版本:00

日期:xxx 页数: Page 2 of 4

标题： 电热恒温鼓风干燥箱操作规程

编写: xxx

审核: xxx

批准： xxx

1.0目的

规范电热恒温鼓风干燥箱的使用方法，保证其正常运行。

2.0适用范围

DHG-9143BS-III型电热恒温鼓风干燥箱

3.0职责

微生物检验员、原材料检验员必须按操作规程对仪器进行操作及维护

4.0术语

无

5.0工作流程

无

6.0内容及要求

6.1 操作方法

面板说明：面板上左窗口4个数码管，可显示测量温度，右窗口4个数码管可显示设定温度、设定时间值或计时值（倒计时），同时对应的指示灯亮。面板右下部为一组按键，功能分别如下：

a) ON/OFF键：电源开关键

b) “SET”键：在上电状态下，按一下该键，仪表进入温度设定状态。仪表右窗口显示原先设定的温度值，且末尾数码管闪烁，同时温度设定指示灯亮。可根据需要修改参数。再按一下该键，仪表进入时间设定状态。仪表右窗口显示原先设定的时间值，同时时间指示灯亮。可根据需要修改其参数。（若工作时间设定为0000，则表示定时器不工作，在此状态下运行时，右窗口显示设定温度）再按一下该键，则回到待机状态。
