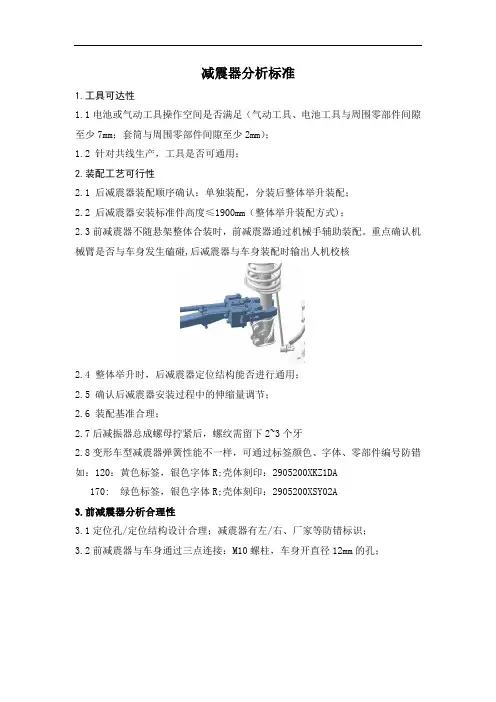

减震器分析标准1.工具可达性1.1电池或气动工具操作空间是否满足(气动工具、电池工具与周围零部件间隙至少7mm;套筒与周围零部件间隙至少2mm);1.2 针对共线生产,工具是否可通用;2.装配工艺可行性2.1 后减震器装配顺序确认:单独装配,分装后整体举升装配;2.2 后减震器安装标准件高度≤1900mm(整体举升装配方式);2.3前减震器不随悬架整体合装时,前减震器通过机械手辅助装配。
重点确认机械臂是否与车身发生磕碰,后减震器与车身装配时输出人机校核2.4 整体举升时,后减震器定位结构能否进行通用;2.5 确认后减震器安装过程中的伸缩量调节;2.6 装配基准合理;2.7后减振器总成螺母拧紧后,螺纹需留下2~3个牙2.8变形车型减震器弹簧性能不一样,可通过标签颜色、字体、零部件编号防错如:120:黄色标签,银色字体R;壳体刻印:2905200XKZ1DA170: 绿色标签,银色字体R;壳体刻印:2905200XSY02A3.前减震器分析合理性3.1定位孔/定位结构设计合理;减震器有左/右、厂家等防错标识;3.2前减震器与车身通过三点连接:M10螺柱,车身开直径12mm的孔;3.3问题:对接操作时,左前减振器架上板的孔(Φ11) 太小, 左前支柱总成的焊接螺栓插入操作困难 (如下图)对策:变更左前减振器架上板的孔大小(Φ11 → Φ12 )3.4减震器总成固定螺柱无增加导向结构,增加装配难度, 建议增加导向结构3.5前减震器螺柱增加导向要求:前减震器螺柱数量≥3时,螺柱需增加导向结构,导向面与轴线的角度要求20°~30°。
前减振器架上板Φ11Φ11 左前支柱总成Φ1120°~30°3.6由于减震器在内饰线装配,使用电动工具进行打紧,如通风盖板安装板在内饰线打紧会造成底二前围作业空间小问题,故通风盖板安装板必须在底二进行紧固,而此螺栓力矩较大,底二无电动工具,造成装配困难。

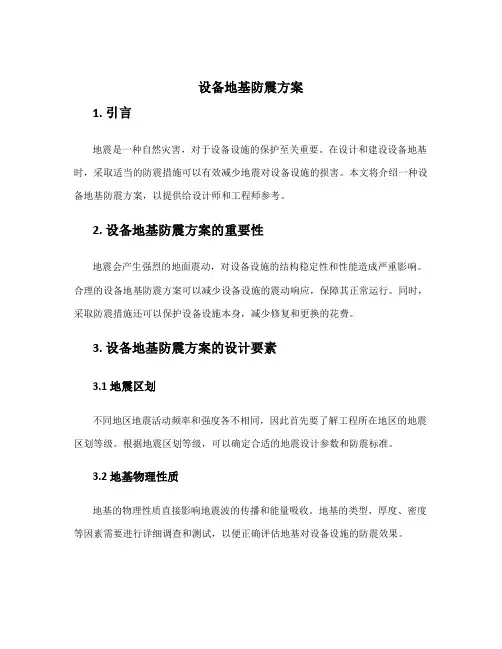

设备地基防震方案1. 引言地震是一种自然灾害,对于设备设施的保护至关重要。
在设计和建设设备地基时,采取适当的防震措施可以有效减少地震对设备设施的损害。
本文将介绍一种设备地基防震方案,以提供给设计师和工程师参考。
2. 设备地基防震方案的重要性地震会产生强烈的地面震动,对设备设施的结构稳定性和性能造成严重影响。
合理的设备地基防震方案可以减少设备设施的震动响应,保障其正常运行。
同时,采取防震措施还可以保护设备设施本身,减少修复和更换的花费。
3. 设备地基防震方案的设计要素3.1 地震区划不同地区地震活动频率和强度各不相同,因此首先要了解工程所在地区的地震区划等级。
根据地震区划等级,可以确定合适的地震设计参数和防震标准。
3.2 地基物理性质地基的物理性质直接影响地震波的传播和能量吸收。
地基的类型、厚度、密度等因素需要进行详细调查和测试,以便正确评估地基对设备设施的防震效果。
3.3 设备设施重心和结构特征设备设施的重心位置和结构特征会影响其地震响应。
在设计防震方案时,需要准确估计设备设施的重心位置、质量以及结构刚度等参数,以选择合适的防震手段。
3.4 地基与设备设施的相互作用地基和设备设施之间的相互作用是防震设计中必须考虑的因素。
地基在地震作用下的变形和振动会传递给设备设施,而设备设施的震动响应又会影响地基的稳定性。
因此,需要进行地基动力响应和设备设施动力响应的相互分析,以找到合适的地基防震方案。
4. 设备地基防震方案的具体措施4.1 预防性措施•选择合适的地基类型,如浅基础或深基础。
根据地基的物理性质和工程特点,选择合适的地基类型,以增加地基的刚度和稳定性。
•设计合适的地基减震层。
在地基和设备设施之间增加一层减震材料,如橡胶隔震垫板,以减少地震波传递和设备设施的震动响应。
•设计合适的地基固化层。
在地基中加入混凝土固化层,增加地基的刚度和稳定性,减少地震波的传播和设备设施的震动响应。
4.2 应急响应措施•设备设施的固定和支撑。

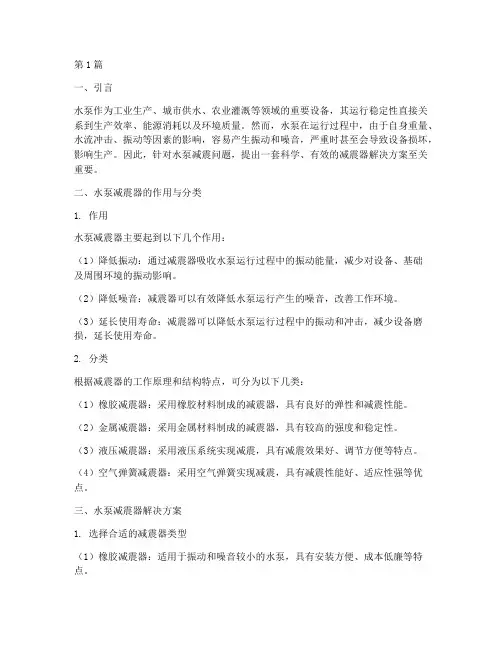

第1篇一、引言水泵作为工业生产、城市供水、农业灌溉等领域的重要设备,其运行稳定性直接关系到生产效率、能源消耗以及环境质量。
然而,水泵在运行过程中,由于自身重量、水流冲击、振动等因素的影响,容易产生振动和噪音,严重时甚至会导致设备损坏,影响生产。
因此,针对水泵减震问题,提出一套科学、有效的减震器解决方案至关重要。
二、水泵减震器的作用与分类1. 作用水泵减震器主要起到以下几个作用:(1)降低振动:通过减震器吸收水泵运行过程中的振动能量,减少对设备、基础及周围环境的振动影响。
(2)降低噪音:减震器可以有效降低水泵运行产生的噪音,改善工作环境。
(3)延长使用寿命:减震器可以降低水泵运行过程中的振动和冲击,减少设备磨损,延长使用寿命。
2. 分类根据减震器的工作原理和结构特点,可分为以下几类:(1)橡胶减震器:采用橡胶材料制成的减震器,具有良好的弹性和减震性能。
(2)金属减震器:采用金属材料制成的减震器,具有较高的强度和稳定性。
(3)液压减震器:采用液压系统实现减震,具有减震效果好、调节方便等特点。
(4)空气弹簧减震器:采用空气弹簧实现减震,具有减震性能好、适应性强等优点。
三、水泵减震器解决方案1. 选择合适的减震器类型(1)橡胶减震器:适用于振动和噪音较小的水泵,具有安装方便、成本低廉等特点。
(2)金属减震器:适用于振动和噪音较大的水泵,具有承载能力强、使用寿命长等优点。
(3)液压减震器:适用于振动和噪音较大的水泵,具有减震效果好、调节方便等特点。
(4)空气弹簧减震器:适用于振动和噪音较大的水泵,具有减震性能好、适应性强等优点。
2. 确定减震器参数(1)减震器类型:根据水泵振动和噪音情况选择合适的减震器类型。
(2)减震器数量:根据水泵振动频率和减震需求确定减震器数量。
(3)减震器安装位置:根据水泵振动特性确定减震器安装位置。
3. 减震器安装与调试(1)安装前检查:检查减震器外观、尺寸、性能等是否符合要求。
减震器技术标准与台架试验方法汽车减振器技术条件与台架试验方法1 范畴本标准规定了汽车减振器技术条件和台架试验方法。
本标准适用于汽车悬架用减振器及驾驶室悬置用减振器。
2 术语和定义下列术语和定义适用于本标准。
2.1双筒式减振器无导向作用的、由工作缸和外筒组成的减振器。
2.2支柱式减振器由工作缸、外筒及其他部件,如弹簧盘、支架等组成的减振器,通常起悬架导向作用,承担侧向力,故活塞杆直径相应较大。
示功特性(阻力特性)减振器在规定的行程和试验频率下,两端作相对简谐运动,其阻力(F)随位移(S)的变化关系为阻力特性,其所构成的曲线(F-S)称示功图。
2.4速度特性减振器在规定的行程和多种试验频率下,两端作相对简谐运动时,其阻力(F)与速度(V)的关系为速度特性。
在多种速度下所构成的曲线(F-V)称速度特性图。
2.5温度特性减振器在规定的速度下,并在多种温度的条件下,所测得的阻力(F)随温度(t)的变化关系为温度特性,其所构成的曲线(F-t)称温度特性图。
2.6耐久特性减振器在规定的工况条件下,在规定的运转次数后,其特性的变化称为耐久特性。
2.7摩擦力(Fm)减振器以≤0.005m/s的速度,其力定义为摩擦力。
2.8充气力(Fc)关于充气减振器,活塞处于行程的中间位置时,气体作用于活塞杆上的力为充气力。
抗泡沫性减振器在规定的条件下,重复运动后,减振器内的油可能产生泡沫。
其示功特性抗泡沫阻碍的能力。
3 符号和缩略语额定阻力F (N)额定复原阻力Ff (N)额定压缩阻力Fy (N)行程S (mm)试验频率 f (Hz)活塞速度V (m/ s)摩擦力Fm (N)复原时摩擦力Fmf (N)压缩时摩擦力Fmy (N)温度特性试验时,试验前、后复原及压缩阻力的变化率εf , εy台架耐久性试验时,试验前、后复原及压缩阻力的变化率εnf ,εnyL1:最小压缩长度S:行程L1+S:最大拉伸长度D2:防尘罩外径D1:贮液缸外径M:螺纹连接尺寸HH:两端吊环型HG:上端吊环下端螺杆型GH:下端吊环上端螺杆型GG:两端螺杆型4.2.3 减振器的工作行程及长度按照实际需要设定。

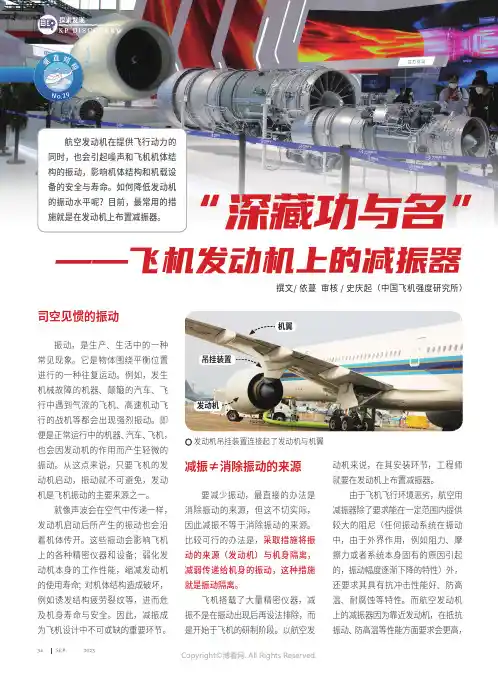

航空发动机在提供飞行动力的同时,也会引起噪声和飞机机体结构的振动,影响机体结构和机载设备的安全与寿命。
如何降低发动机的振动水平呢?目前,最常用的措施就是在发动机上布置减振器。
“深藏功与名”减振≠消除振动的来源要减少振动,最直接的办法是消除振动的来源,但这不切实际,因此减振不等于消除振动的来源。
比较可行的办法是,采取措施将振动的来源(发动机)与机身隔离,减弱传递给机身的振动,这种措施就是振动隔离。
飞机搭载了大量精密仪器,减振不是在振动出现后再设法排除,而是开始于飞机的研制阶段。
以航空发动机来说,在其安装环节,工程师就要在发动机上布置减振器。
由于飞机飞行环境恶劣,航空用减振器除了要求能在一定范围内提供较大的阻尼(任何振动系统在振动中,由于外界作用,例如阻力、摩擦力或者系统本身固有的原因引起的,振动幅度逐渐下降的特性)外,还要求其具有抗冲击性能好、防高温、耐腐蚀等特性。
而航空发动机上的减振器因为靠近发动机,在抵抗振动、防高温等性能方面要求会更高,发动机吊挂装置连接起了发动机与机翼机翼吊挂装置发动机你还想了解哪些航空知识?欢迎扫描二维码告诉知力君。
(责任编辑 / 高琳 美术编辑 / 周游)可用于飞机发动机上的金属丝网减振器(供图金属丝网减振器使用的不锈钢金属丝网块(供发动机发动机左主安装节左上拉杆左下拉杆左主减震器发动机右主安装节右上拉杆右主减震器右下拉杆拉杆接头拉杆接头右斜拉杆左斜拉杆某涡轮螺旋桨飞机发动机减振器连接示意图Copyright©博看网. All Rights Reserved.35。
机电安装工程减震降噪施工方案本工程作为办公楼项目,其舒适的办公、休息环境对建筑内噪音控制要求非常高。
因此,机电系统运行产生的噪声是一个非常重要的问题,噪声指标是否超标将直接影响到入租客户的正常工作。
引起居住环境噪声高的主要因素是由于机电设备运行以及系统管路运行的噪声通过结构和管道传递至办公区域。
因此,即要保证机电系统的正常运行,又要改善办公的环境,是本工程施工过程中需要严格控制的重要工作之一。
我司将根据长期从事高级民用建筑机电安装的经验,结合先进的检测手段和可靠的计算数据,在本工程中的重点部位,特别是机房设备的安装中采取一些必要的工艺步骤来抑制减小机电设备运行所产生的噪声指标,通过噪声综合治理,以改善办公的环境。
(一)产生噪声原因分析电气方面:电机是机组的主要设备,电机内部磁力不平衡和其它电气系统的失调,常引起振动和噪音。
如异步电动机在运行中,由定转子齿谐波磁通相互作用而产生的定转子间径向交变磁拉力,或大型同步电机在运行中,定转子磁力中心不一致或各个方向上气隙差超过允许偏差值等,都可能引起电机周期性振动并发出噪音。
机械方面:电机和水泵转动部件质量不平衡、粗制滥造、安装质量不良、机组轴线不对称、震幅超过允许值,零部件的机械强度和刚度较差、轴承和密封部件磨损破坏,以及水泵临界转速出现与机组固有频率一直引起的共振等,都会产生强烈的振动和噪音。
水力方面:水泵进口流速和压力分布不均匀,泵进出口工作液体的压力脉动、液体绕流、偏流和脱流,非定额工况以及各种原因引起的水泵汽蚀等,都是常见的引起泵机组振动的原因。
水泵启动和停机、阀门启闭、工况改变以及事故紧急停机等动态过渡过程造成的输水管道内压力急剧变化和水锤作用等,也常常导致泵房和机组产生振动。
水工及其它方面:机组进水流道设计不合理或与机组不配套、水泵淹没深度不当,以及机组启动和停机顺序不合理等,都会使进水条件恶化,产生漩涡,诱发汽蚀或加重机组及泵房振动。
采用破坏虹吸真空断流的机组在启动时,若驼峰段空气挟带困难,形成虹吸时间过长;拍门断流的机组拍门设计不合理,时开时闭,不断撞击拍门座;支撑水泵和电机的基础发生不均匀沉陷或基础的刚性较差等原因,也都会导致机组发生振动。
汽车悬挂系统设计【摘要】: 悬挂系统是指由车身与轮胎间的弹簧和避震器组成的整个支持系统。
悬挂系统的功能是支持车身,改善乘坐的感觉,不同的悬挂设置会使驾驶者有不同的驾驶感受。
外表看似简单的悬挂系统综合多种作用力,决定着轿车的稳定性、舒适性和安全性,是现代轿车十分关键的部件之一。
论文回顾了汽车悬挂系统的发展历程,介绍了悬挂系统的分类和组成,详细分析了各种悬挂系统的优劣,进行了对比。
最后根据汽车的要求,选定了悬挂系统的组合,前悬架为麦弗逊式独立悬挂,后悬架为钢板弹簧整体式悬挂。
并且确定了前后悬挂的技术参数,在设计中着重考虑了汽车的稳定性和操控性,对整个系统进行了运动学和力学分析计算。
最后使用AUTOCAD绘制出了汽车悬挂的装配图和部分零件图。
【关键字】: 汽车悬挂独立悬挂非独立悬挂麦弗逊式独立悬挂钢板弹簧整体式悬挂The Design Of Car Suspension System【Abstract】 Suspension is means that the body and tires between spring and shock absorber for the entire support system. The function of suspension system is to support the body, improve the ride feel different suspension settings the driver will have different driving experience. Appeared to be a simple suspension system integrated a variety of forces, determine thecar's stability, comfort and safety of modern cars is one of key components. This thesis reviews the development history of the suspension systems and introduces the classification and composition of it. Secondly, the thesis detailed analysis the pros and cons of various suspension systems, were compared. Finally, according to the requirements of vehicles, decided on a combination of the suspension, front suspension is McPherson independent suspension, leaf spring rear suspension for the whole suspension. And determined the two suspensions of the technical parameters considered in the design focused on stability and control of the car, the whole system of calculation of the kinematics and mechanics. Finally out of the car hanging AUTOCAD drawing, assembly drawing and part of the parts drawing.【Key words】: car suspension system; independent suspension; solid axle suspension; macpherson type; leaf-spring dependent suspension目录【摘要】I1.绪论- 1 -1.1汽车悬挂的基本原理- 1 -1.2汽车悬挂的发展史- 2 -2.汽车悬挂的组成和分类 - 4 - 2.1汽车悬挂的组成- 4 -2.2非独立悬架的类型及特点- 5 - 2.2,1钢板弹簧式非独立悬架- 5 - 2.2.2螺旋弹簧非独立悬架- 5 - 2.2.3空气弹簧非独立悬架- 6 - 2.3独立悬架的类型及特点- 6 - 2.3.1双横臂式- 7 -2.3.2麦弗逊式(滑柱连杆式) - 8 - 2.3.3 双叉臂式悬挂- 9 -2.3.4 拖拽臂式悬挂- 12 -2.3.5 连杆支柱悬挂- 14 -2.3.6 多连杆独立悬挂- 15 -3.悬挂系统的选择 - 18 -3.1前独立悬架的选择- 18 -3.2后悬架的选择- 19 -3.3整车参数- 20 -4.悬挂系统的计算 - 21 -4.1 前悬架的设计计算- 21 - 4.1.1弹簧形式的选择- 21 -4.1.2弹簧参数的计算- 21 -4.1.3弹簧的校验- 24 -4.2后悬架的设计计算- 25 -4.2.1弹性元件的选择- 25 -4.2.2钢板弹簧参数的设计计算- 26 -4.2.3钢板弹簧的强度校验- 29 -4.3 减振器的结构原理及其功用 - 30 -4.4 横向稳定器的作用- 32 -5. 总结 - 35 -致谢 - 36 -参考文献- 37 -1.绪论1.1汽车悬挂的基本原理悬挂,其名源于西方。

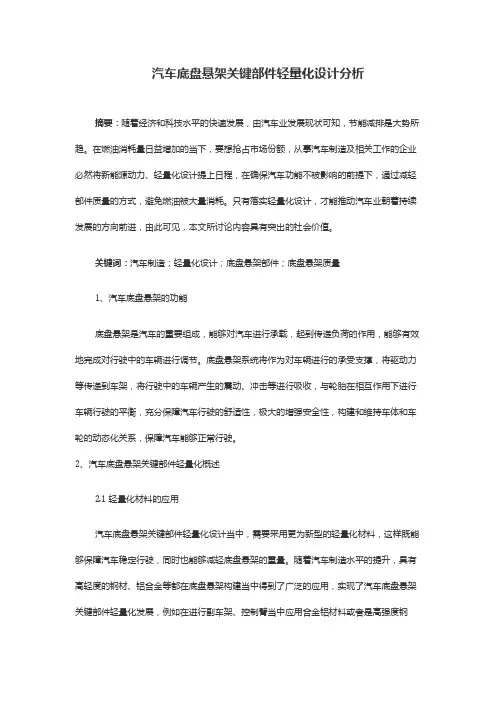

汽车底盘悬架关键部件轻量化设计分析摘要:随着经济和科技水平的快速发展,由汽车业发展现状可知,节能减排是大势所趋。
在燃油消耗量日益增加的当下,要想抢占市场份额,从事汽车制造及相关工作的企业必然将新能源动力、轻量化设计提上日程,在确保汽车功能不被影响的前提下,通过减轻部件质量的方式,避免燃油被大量消耗。
只有落实轻量化设计,才能推动汽车业朝着持续发展的方向前进,由此可见,本文所讨论内容具有突出的社会价值。
关键词:汽车制造;轻量化设计;底盘悬架部件;底盘悬架质量1、汽车底盘悬架的功能底盘悬架是汽车的重要组成,能够对汽车进行承载,起到传递负荷的作用,能够有效地完成对行驶中的车辆进行调节。
底盘悬架系统将作为对车辆进行的承受支撑,将驱动力等传递到车架,将行驶中的车辆产生的震动、冲击等进行吸收,与轮胎在相互作用下进行车辆行驶的平衡,充分保障汽车行驶的舒适性,极大的增强安全性,构建和维持车体和车轮的动态化关系,保障汽车能够正常行驶。
2、汽车底盘悬架关键部件轻量化概述2.1轻量化材料的应用汽车底盘悬架关键部件轻量化设计当中,需要采用更为新型的轻量化材料,这样既能够保障汽车稳定行驶,同时也能够减轻底盘悬架的重量。
随着汽车制造水平的提升,具有高轻度的钢材、铝合金等都在底盘悬架构建当中得到了广泛的应用,实现了汽车底盘悬架关键部件轻量化发展,例如在进行副车架、控制臂当中应用合金铝材料或者是高强度钢材,就能够降低汽车的重量,通常由65公斤降到45公斤,在减轻重量的同时也能够满足汽车底盘悬架的质量要求,充分发挥出汽车的性能。
2.2轻量化结构的设计需要对汽车底盘悬架关键部件结构进行优化,这样才能够实现汽车底盘悬架关键部件轻量化发展,充分控制汽车制造成本,这会对汽车未来发展产生重要影响。
随着科学技术水平的不断提升,计算机仿真技术在汽车制造当中得到了广泛应用,实现了汽车结构的优化,根据设计标准对形状和尺寸等进行改善,促进了汽车制造业的技术提升。

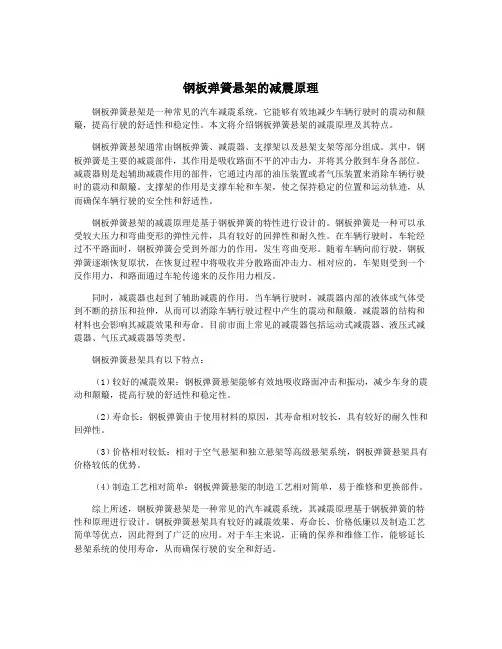

钢板弹簧悬架的减震原理钢板弹簧悬架是一种常见的汽车减震系统,它能够有效地减少车辆行驶时的震动和颠簸,提高行驶的舒适性和稳定性。
本文将介绍钢板弹簧悬架的减震原理及其特点。
钢板弹簧悬架通常由钢板弹簧、减震器、支撑架以及悬架支架等部分组成。
其中,钢板弹簧是主要的减震部件,其作用是吸收路面不平的冲击力,并将其分散到车身各部位。
减震器则是起辅助减震作用的部件,它通过内部的油压装置或者气压装置来消除车辆行驶时的震动和颠簸。
支撑架的作用是支撑车轮和车架,使之保持稳定的位置和运动轨迹,从而确保车辆行驶的安全性和舒适性。
钢板弹簧悬架的减震原理是基于钢板弹簧的特性进行设计的。
钢板弹簧是一种可以承受较大压力和弯曲变形的弹性元件,具有较好的回弹性和耐久性。
在车辆行驶时,车轮经过不平路面时,钢板弹簧会受到外部力的作用,发生弯曲变形。
随着车辆向前行驶,钢板弹簧逐渐恢复原状,在恢复过程中将吸收并分散路面冲击力。
相对应的,车架则受到一个反作用力,和路面通过车轮传递来的反作用力相反。
同时,减震器也起到了辅助减震的作用。
当车辆行驶时,减震器内部的液体或气体受到不断的挤压和拉伸,从而可以消除车辆行驶过程中产生的震动和颠簸。
减震器的结构和材料也会影响其减震效果和寿命。
目前市面上常见的减震器包括运动式减震器、液压式减震器、气压式减震器等类型。
钢板弹簧悬架具有以下特点:(1)较好的减震效果:钢板弹簧悬架能够有效地吸收路面冲击和振动,减少车身的震动和颠簸,提高行驶的舒适性和稳定性。
(2)寿命长:钢板弹簧由于使用材料的原因,其寿命相对较长,具有较好的耐久性和回弹性。
(3)价格相对较低:相对于空气悬架和独立悬架等高级悬架系统,钢板弹簧悬架具有价格较低的优势。
(4)制造工艺相对简单:钢板弹簧悬架的制造工艺相对简单,易于维修和更换部件。
综上所述,钢板弹簧悬架是一种常见的汽车减震系统,其减震原理基于钢板弹簧的特性和原理进行设计。
钢板弹簧悬架具有较好的减震效果、寿命长、价格低廉以及制造工艺简单等优点,因此得到了广泛的应用。
横梁的设计及校核
1.由于悬架试验需要在两立柱上固定直线滑轨,而导轨的拆装十分困难,
所以横梁必须在保留导轨的基础上设计,为此制定了三个方案:
(1) 横梁设计在导轨下方,不需跨过导轨,直接固定在立柱内平面上。
(2) 横梁做成H型,跨过导轨和立柱,固定在立柱的两侧面上,如图3.6
(a)。
(3) 横梁头部跨过导轨固定在立柱内平面上,如图3.6 (b)。
图3.6 (a)横梁设计方案一
深25
图3.6 (b)横梁设计方案二
方案(1)设计简单,结构简单,加工制造比较方便,但由于需做悬架试验,
导轨下方空间较少,如留出足够空间,必然对悬架试验造成一定影响,同时也浪
费部分材料,所以此方案不可行,由图3.6(a)、(b)对比可知,方案(2)结构
比较复杂,同时制造使用材料较多,且强度不能保证,从经济和安全上考虑决定
最终选用第(3)个方案。即,跨过导轨安装横梁,在不使用时可以拆掉,不影
响悬架试验时滑轨的运动。
2.下面对横梁的强度进行校核
已知横梁两端有螺栓固定在立柱表面,横梁的材料选用45钢,其许用弯曲
应力是[]=200Mpa, 许用切应力=30Mpa;横梁长度L=430mm,横梁中部截面
为长方形,高h=50mm.宽b=30mm,横梁中间部位受力,最大F=4448N为减振
器的最大拉压力。根据已知条件作出受力图如图3.7:
图 3.7 横梁受力分析
根据其受力,计算横梁所受的剪切应力和弯矩:
Q=F/2=2224N;
Mmax=mNlQ.16.478215.022242
可以画出其剪力图和弯矩图,如图3.8 (a)、(b)所示:
图3.8 (a)剪力图
图3.8 (b)弯矩图
由图可知危险截面在中间位置
由公式max2423QRbhQ23 )1(
计算梁的最大切应力max2423QRMpaMp30224.203.0.05.0222243
MpMpbhMWM2003.3805.003.016.47866:)2(22maxmaxmaxmax计算最大弯曲正应力
由公式
故横梁的强度符合要求
3.螺钉的校核
横梁采用内六角圆柱头螺钉固定故校核螺钉所受的剪切力,螺钉选用GB 70
—85 M12 60 材料为45钢,其许用切应力为Mp30。
由于螺钉主要受剪切力故校核其剪切应力
由公式)3(342maxRQ
由于每边有4个螺钉固定剪切力共同承担所以每个螺钉的最大切应力为:
MpMp306.6006.034222442max
故螺钉符合要求。
3.5圆柱销的设计及校核
(1)根据传感器和连接插头的形状,使用销以过度配合连接,销如图3.9
所示
图 3.9圆销的设计
(2)销的校核
销也选用45钢制造,其剪切应力,销所受的最大力由减振器决定,根据减
振器的参数可知加在销上的力Fmax =4448N,所以根据公式(3)销的最大切应
力为:
Mp4.26
006.03
22244
2
max
Mp30
所以销符合要求。
3.6整体的装配
主要装配位置如图3.12
图 3.12 主要部位装配图
试验台总体装配难度不大,按照国家筒式减振器试验标准,筒式减振器静止
时在行程的中点处。
