工艺流程图的绘制方法——PFD图适用于炼油装置和石油化工装置的‘工艺流程图’（PFD）和‘管道及仪表流程图’（PID）设计。
对于有特殊要求的项目，须结合具体情况，灵活运用。
工艺流程图的标准，应使用下列标准最新版本。
SH/T 3101《炼油厂流程图图例》EMGS 0807 《设计文件复用规定》SEPM 0101.1 《管道材料等级规定（炼油）》PFD图的画法标准：工艺流程图（PFD）的图例应按SH/T 3101的有关规定绘制。
图纸规格：应采用1号、2号或3号图，如果采用2号或3号图，需要延长时，其长度尽量不要超过1号图的长度。
PFD图的构成：a) 设备；b) 工艺管道及介质流向；c) 参数控制方；d) 工艺操作条件；e) 物料的流率及主要物料的组成和主要物性数据；f) 加热及冷却设备的热负荷。
设备画法流程中只画与生产流程有关的主要设备，不画辅助设备及备用设备。
对作用相同的并联或串联的同类设备，一般只表示其中的一台（或一组），而不必将全部设备同时画出。
所有的设备均用细实线表示并注明编号，并同时注明其名称（汉字）。
设备按同类性质设备的流程顺序统一编号，编号之间可以有空号。
用代号表示设备的属性。
例如C表示塔，E 表示换热器等。
但也可以根据用户要求，在设计的技术统一规定中明确采用其他相应设备代号。
装置设备的编号格式规定如下：××－×××××例如某常压催化联合装置（单元号为1）中常压部分（部分号为1）的塔-1，可写成C-1101；催化部分（部分号为2）的塔-1可写成C-1201。
又如某重整装置（不列单元号）重整部分（部分号为2）的换-4可写成E-204。
又如某焦化装置的D-1（不列单元及部分号）可写成D-1。
设备大小可以不按比例画，但其规格应尽量有相对的概念。
有位差要求的设备，应示意出其相对高度位置。
对工艺有特殊要求的设备内部构件应予表示。
绘制油气、集输、注水站工艺流程图一、准备工作：（1）材料准备序号名称规格数量备注1 绘图纸3号1张2 草稿纸若干（2）工、用、量具准备序号名称规格数量备注1 三角尺1个考生自备2 直尺150mm 1个考生自备3 圆规1个考生自备4 橡皮1个考生自备5 绘图铅笔1支考生自备二、机械制图标准1、线框在图纸上必须用粗实线画出图框，其格式分为留装订边和不留装订边两种，但同一产品的图样只能采用其中一种格式。
有装订的边是a和c边，不装订的边都是e2、比例：3、字体：做到字体端正、比画清楚、排列蒸汽、间隔均匀，并要求采用长仿宋矢量字体。
代号、符号要符合有关标准规定。
（1）字一般要以斜体输出。
（2）小数点输出时，应占一个字位，并位于中间靠下处。
（3）字母一般也要斜体输出。
（4）汉子输出时一般采用正体，并采用国家正是公布的简化汉字方案。
（5）标点符号应按照其真正含义正确使用，除省略号、破折号为两个字位外，其余均为一个字位。
（6）字体高度由图样幅面大小确定。
（7）规定字体的最小字距、行距，以及间隔线、基准线与书写字体间的最小距离。
4、 图线：在化工制图中的图线仍采用国家标准规定的各种图线。
图线分为粗、细两种，粗线宽度b 在0.5~2mm 之间选择，细线宽度约为b/3.绘图时根据清晰、醒目、按图形大小和复杂程度选择宽度。
但在同一图样中，同类图线的宽度和类型应一致。
在实际绘制过程中对图线绘制有如下几点要求：（1）虚线、点划线、双点划线的线段长度及间隔应均匀分布。
（2）点划线和双点划线的首末端应是线段而不是点。
（3）圆的中心线在圆心处为线段的交点，且中心线两端超出圆轮廓线2~5mm。
（4）在较小图形上绘制点划线或双点划线有困难时，可以用细实线代替。
线型：实线、虚线、单（双）点画线、折断线、波浪线等线宽（组）：粗线（b）中粗线（ 0.75b ）（给排水工程）中线（0.5b）细线（0.25b）应注意的问题：➢在同一张图纸内，相同比例的图样应采用相同的线宽组；➢虚线、点画线的画与间隔应均匀相等；如虚线画长3-6mm，间隔0.5-1mm，点画线的画长15-20mm；5、标题栏：标题栏与机械制图的大致相同。

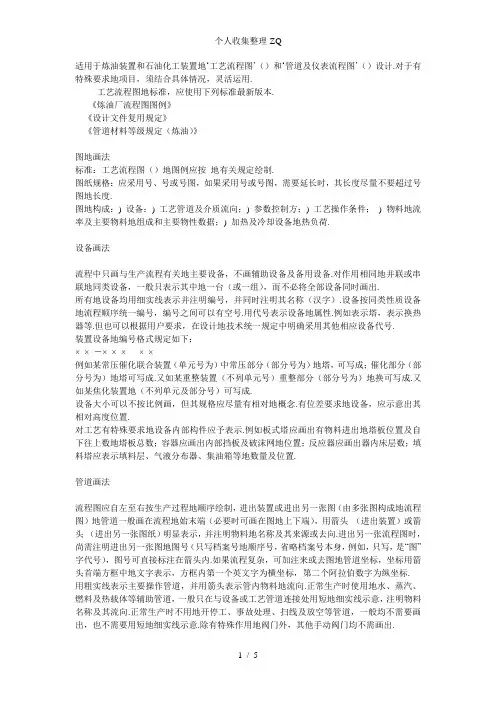

适用于炼油装置和石油化工装置地‘工艺流程图’（）和‘管道及仪表流程图’（）设计.对于有特殊要求地项目，须结合具体情况，灵活运用.工艺流程图地标准，应使用下列标准最新版本.《炼油厂流程图图例》《设计文件复用规定》《管道材料等级规定（炼油）》图地画法标准：工艺流程图（）地图例应按地有关规定绘制.图纸规格：应采用号、号或号图，如果采用号或号图，需要延长时，其长度尽量不要超过号图地长度.图地构成：) 设备；) 工艺管道及介质流向；) 参数控制方；) 工艺操作条件；) 物料地流率及主要物料地组成和主要物性数据；) 加热及冷却设备地热负荷.设备画法流程中只画与生产流程有关地主要设备，不画辅助设备及备用设备.对作用相同地并联或串联地同类设备，一般只表示其中地一台（或一组），而不必将全部设备同时画出.所有地设备均用细实线表示并注明编号，并同时注明其名称（汉字）.设备按同类性质设备地流程顺序统一编号，编号之间可以有空号.用代号表示设备地属性.例如表示塔，表示换热器等.但也可以根据用户要求，在设计地技术统一规定中明确采用其他相应设备代号.装置设备地编号格式规定如下：× ×－× × ×× ×例如某常压催化联合装置（单元号为）中常压部分（部分号为）地塔，可写成；催化部分（部分号为）地塔可写成.又如某重整装置（不列单元号）重整部分（部分号为）地换可写成.又如某焦化装置地（不列单元及部分号）可写成.设备大小可以不按比例画，但其规格应尽量有相对地概念.有位差要求地设备，应示意出其相对高度位置.对工艺有特殊要求地设备内部构件应予表示.例如板式塔应画出有物料进出地塔板位置及自下往上数地塔板总数；容器应画出内部挡板及破沫网地位置；反应器应画出器内床层数；填料塔应表示填料层、气液分布器、集油箱等地数量及位置.管道画法流程图应自左至右按生产过程地顺序绘制，进出装置或进出另一张图（由多张图构成地流程图）地管道一般画在流程地始末端（必要时可画在图地上下端），用箭头（进出装置）或箭头（进出另一张图纸）明显表示，并注明物料地名称及其来源或去向.进出另一张流程图时，尚需注明进出另一张图地图号（只写档案号地顺序号，省略档案号本身，例如，只写，是“图”字代号），图号可直接标注在箭头内.如果流程复杂，可加注来或去图地管道坐标，坐标用箭头首端方框中地文字表示，方框内第一个英文字为横坐标，第二个阿拉伯数字为纵坐标.用粗实线表示主要操作管道，并用箭头表示管内物料地流向.正常生产时使用地水、蒸汽、燃料及热载体等辅助管道，一般只在与设备或工艺管道连接处用短地细实线示意，注明物料名称及其流向.正常生产时不用地开停工、事故处理、扫线及放空等管道，一般均不需要画出，也不需要用短地细实线示意.除有特殊作用地阀门外，其他手动阀门均不需画出.仪表地表示方法工艺流程中应表示出工艺过程地控制方法，画出调节阀位置、控制点及测量点地位置，其中仪表引线地表示方法参照，如果有连锁要求，也应表示出来.一般压力、流量、温度、液位等测量指示仪表均不予表示.物料流率、物性及操作条件地表示方法原料、产品（或中间产品）及重要原材料等地物料流率均应予表示，已知组成地多组分混合物应列出混合物总量及其组成.物性数据一般列在说明书中，如有特殊要求，个别物性数据也可表示在中.装置内地加热及冷换设备一般应标注其热负荷及介质地进出口温度，但空冷器可不注空气侧地条件，蒸汽加热设备地蒸汽侧只标注其蒸汽压力可不注温度.用操作参数用代号表示，在代号之后注明数值而不注单位.代号地意义及单位均在图例中表示.常用操作参数代号地意义及单位代号名称单位代号名称单位温度℃体积流率表压热负荷（）绝压回流比重量流率，比重密度平均分子量面积*不常用操作参数和不常用单位应在图中注明，例如氢油比应标注为，剂油比为等.图图纸规格采用号图纸规格（×），并用多张号图分开表示.每张图纸地有关部分均应相互衔接，完善地表示出整个生产过程.少数物流和控制关系来往密切且内容较多，表示在一张号图中太挤地情况下，可按图纸延长地标准加长或.图地内容应根据工艺流程图和公用工程流程图地要求，详细地表示装置地全部设备、仪表、管道和其他公用工程设施，具体内容如下：) 全部设备；) 全部仪表（包括控制、测量及计算机联结）；) 所有管道、阀门（低高点放空除外）、安全阀、大小头及部分法兰；) 公用工程设施、取样点、吹扫接头；) 工艺、仪表、安装等特殊要求.图中设备画法编号例如由三台换热器并联操作，其编号分别为-1A，，-1C（或-1A）；如为两台泵（一台操作，一台备用），其编号为-1A，（或-1A）.用细实线画出装置全部操作和备用地设备，在设备地邻近位置（上下左右均可）注明编号（下画一粗实线）、名称及主体尺寸或主要特性.编号及名称应与工艺流程图相一致，编号方法与“工艺流程图”2.4.2规定相同.但同一作用地设备由多台组成（或备用）时，可在编号数字后加，，.设备地主体尺寸或特性地标注方法按不同外型或特性规定如下：) 立式圆筒型：内径×切线至切线高，，) 卧式圆筒型：内径×切线至切线长，，) 长方型：长×宽×高，，) 加热及冷换设备：标注编号、名称及其特性（热负荷、及传热面积）) 机泵，设备大小可不按比例画，但应尽量有相对大小地概念，有位差要求地设备，应表示其相对高度位置，例如热旁路控制流程中地冷凝器和回流罐.设备内部构件地画法与图规定要求相同.相同作用地多台设备应全部予以表示，并按生产过程地要求表示其并联或串联地操作方式.对某些需要满足泵地汽蚀余量或介质自流要求地设备应标注其离地面地高度，一般塔类和某些容器均有此要求.对于落地地立式容器，该尺寸要求也可直接表示在相关数据表设备简图中.图中管道画法装置内所有操作、开停工及事故处理等管道及其阀门均应予表示，并用箭头表示管内物料地流向.主要操作管道用粗实线表示，备用管道、开停工及事故处理管道、其他辅助管道均用细实线表示.装置内地扫线、污油排放及放空管道只需画出其主要地管道及阀门，并表示其与设备或工艺管道连接地位置.装置内公用工程（水、蒸汽、燃料、密封油、冲洗油、空气、化学药剂等）可分不同系统按上述要求绘制公用工程地“管道及仪表流程图”.各种物料一般在使用地点用短实线示意，并标注物料地名称，但对其所采用地仪表和阀门不得重复表示（一般只表示在公用工程中）.管道地编号及标注方法：应根据装置地部分号和管内物料地属性分别按流程顺序编号，即每一种介质应分别顺序编号.允许中间有预留号，如：工艺管道（代号）中不同属性物料管道之间可以留有空号.同一物料流经多台不同功能地设备时，每经一台或一组设备后新编一个管号.管道地标注方法如下：××××－ ××××－××××－××××－ ×××公称直径介质代号管道编号管道等级隔热或××××－××××－ ××××－××××公称直径介质代号管道编号管道等级公称直径以表示，例如：即：介质代号详见附录中地；管道编号一般为四位数字，首位数字代表“部分号”，后面数字为管道序号.如果装置不分成若干部分，则管道编号一般为三位数字，没有“部分号”.例如催化重整装置反应部分（部分号为）第条油汽管道，其管号应为.管道等级地选定按，先由工艺专业确定，最后由配管专业在管道说明表中会签.隔热要求代号见附录中地.阀门、法兰、大小头、取样接头、管道过滤器地表示方法：)阀门应按不同种类图例表示，参照.特殊阀门更应表示清楚.对关键性阀门应标注操作方式（其代号见附录中地）)与设备开口法兰联接地管道均应将法兰画出，与带法兰地阀门联接处可不画法兰.由于工艺要求需在管线某段设置法兰时，应予表示，并注明其位置尺寸；)所有盲法兰应画出法兰盖.阀门一端有法兰盖或丝堵地可用或表示；)最终版地中所有变径处地大小头均应予表示；)安全阀用代号表示，编号格式同地设备编号，并在编号下端注明其定压（）.)所有取样接口，即使不设取样冷却器，均应在流程图中表示并编号，编号前加代号，如……等；)泵入口若设置固定式管道过滤器，流程图要表示.临时过滤器不表示在流程图中.特殊要求地表示法：对设备、管道、仪表等设计或安装等有特殊要求地部位，应在图上标注清楚，也可在图中适当位置画出详图，并将详图编号，详图代号；也可在图地右上端或下端用备注地形式加以说明.)详图：用来表示设备、管道、仪表等局部地方地设计详图，如有多个详图时，可用、、、区别.)自流管道：应注明管道地坡度及方向，例如：即坡度为;)工艺或仪表要求管道有一段水平管段或垂直管段或测量点有距离要求时应在所要求地位置予以注明.) 管道出现不同地管道等级要求时，应在变等级处标明不同地管道等级，) 需要伴热地管道可在其下端（水平管）或右侧（垂直管）相距处增画一细虚线，并在管号中注明，) 一些管道如易凝易冻管道要求“尽量短”、“无盲肠”或“无存液”…等均需表示.) 注释：在中难以表示地工艺、管道及仪表地要求，均可用注释加以说明.注释应予编号（注，注，注……），将编号标注在应予说明地部位. 注释内容：仪表、远距离操作阀门、特殊阀门、小型设备（过滤器、取样器等）等地安装位置及安全距离要求，如：某阀门其位置要能看到××；放空管地高度及距离要求；高点放空、低点排液地要求；泵和压缩机安装临时过滤器地要求；高度安装设计对袋形布置特殊要求等等；) 进出装置或进出任一张图（多张图组成地）地管道表示法详见本标准地规定.仪表地画法应画出装置全部控制、测量、记录、指示、分析、联锁等仪表.所有仪表均应分类编号，成套供应设备可与仪表专业协调确定编号原则.代号和图例应将设备、管道、仪表等地代号和图例统一画在一张图上，作为“管道及仪表流程图”地一张图编档案号，一般均作为地第一张图.公用工程地管道及仪表流程图) 公用工程包括水、蒸汽、压缩空气等，辅助系统包括燃料、封油、冲洗油、化学药剂、放空等.公用工程及辅助系统应按系统分别绘制辅助管道、公用工程管道及仪表流程图，其绘制要求与上述地工艺管道及仪表流程图相同；) 在辅助管道、公用工程管道及仪表流程图中已画出地阀门和仪表，就不能再在工艺管道及仪表流程图中出现，既不允许重复，也不能遗漏；) 最终存档地辅助管道、公用工程管道及仪表流程图中管道地分枝地次序及管径应与工艺安装地管道布置图一致；) 辅助管道、公用工程管道及仪表流程图可视其繁简程度将一种或几种物料流程画在一张图上；) 辅助管道、公用工程管道及仪表流程图图纸地编号可编在工艺管道及仪表流程图之后. 取样装置中取样方式较多、较复杂地，可以把各种取样方式画在一张取样流程图中，在工艺管道及仪表流程图中只表示取样位置和编号.数量较少时也可在相应地工艺管道及仪表流程图中用详图来表示.基础设计（初步设计）阶段地工艺管道及仪表流程图基础设计（初步设计）阶段地工艺管道及仪表流程图地图例应按地有关规定绘制.对基础设计（初步设计）阶段地工艺管道及仪表流程图地表示方法与本标准第三章详细设计（施工图设计）阶段工艺管道及仪表流程图地表示方法相同.但由于工作深度尚未达到，其内容可从以下几方面进行简化：) 可不表示对于不影响装置正常操作地小型设备，如消音器、过滤器等；) 可不表示设备地规格和机泵地特性；) 可不表示特殊法兰连接、大小头等；) 安全阀可不编号，不注定压；) 公用工程只需表示其主要管道及主要分枝；) 只表示主要地放空及扫线地接管及其所用阀门；) 可不画详图.外来流程图地编制基本上利用专利公司图纸补充修改重新画出地工艺管道及仪表流程图，应在角图章左侧加盖中规定地“原图纸所属图号章”.若利用制造厂地图纸，补充与制造厂分界点以外地管道及仪表流程图设计，该图盖我公司角图章及“原图纸所属图号章”，并按规定编档案号及签署.计算机辅助设计地规定计算机辅助设计（）中地汉字、字母、数字采用宋体或长仿宋矢量字体，字体宽高比为. 仪表图例地尺寸规定如下一般地仪表图例圆圈尺寸均为Φ ，用细实线画出，对于集散型控制系统地图例，参照文档来自于网络搜索。
仪表、管道、阀门等化工工艺流程图的设计及画法设备的画法与标注设备的画法与方案流程图基本相同。
与方案流程图不同的是：对于两个或两个以上的相同设备一般应全部画出。
每个工艺设备都应编写设备位号并注写设备名称。
与方案流程图中的设备位号应该保持一致。
当一个系统中包括两个或两个以上完全相同的局部系统时，可以只画出一个系统的流程，其他系统用双点画线的方框表示，在框内注明系统名称及其编号。
管道流程线的画法及标注管道流程线上应用箭头表示物料的流向。
图中的管道与其他图纸有关时，应将其端点绘制在图的左方或右方，并用空心箭头标出物料的流向（进或出），在空心箭头内注明与其相关图纸的图号或序号，在其上方注明来或去的设备位号或管道号或仪表位号。
每条管道都要标注管道代号。
横向管道的管道代号注写在管道线的上方;竖向管道则注写在管道线左侧，字头向左。
物料代号管道等级管道材质类别管道公称压力等级隔热及隔声代号阀门等管件的画法与标注管道上的管道附件有阀门、管接头、异径管接头、弯头、三通、四通、法兰、盲板等。
这些管件可以使管道改换方向、变化口径，可以连通和分流以及调节和切换管道中的流体。
Gate valve闸阀Butterfly valve or damper蝶阀或节气闸Globe valve球形阀Ball valve球阀Check valve止回阀Hand controlvalve手动控制阀Stop check valve断流止回阀Needle valve针阀Slide valve滑阀Plug valve阻塞阀Ram valve冲击阀Blowdown valve吹扫阀Diaphragm valve薄膜阀Angle valve角阀Three way valve三通阀Four way valve四通阀Disc valve隔膜阀silencer消音器filter过滤器Open drain敞口排放Closed drain funnel密闭排放漏斗Open funnel敞口漏斗Pipe size reduction管径尺寸缩小Pipe specification limit管线规格界限Strainghtening vane矫正器具Spectacle blind install donut in line管道上安装的开位置肓板Spectacle blind install donut in line管道上安装的关位置肓板Flame arrester防火装置Hose connection软管连接Temporary strainer临时过滤器Basket strainer篮式过滤器Y-type strainer Y型过滤器Expansion joint膨胀接合处Hamer Blind肓板Sample Connection取样连接Steam Trap蒸汽汽水阀Piping Engineered Item管道工程单位Steam Desuperheater蒸汽减温器Vortex breaker涡流断路器Grade平面Y-type strainer Y型过滤器Expansion joint膨胀接合处Hamer Blind肓板Sample Connection取样连接Steam Trap蒸汽汽水阀Piping Engineered Item管道工程单位Steam Desuperheater蒸汽减温器Vortex breaker涡流断路器Grade平面Y-type strainer Y型过滤器Expansion joint膨胀接合处Hamer Blind肓板Sample Connection取样连接Steam Trap蒸汽汽水阀Piping Engineered Item管道工程单位Steam Desuperheater蒸汽减温器Vortex breaker涡流断路器Grade平面Packed Section整个区域Mesh-Type Mist Eliminator网状除雾器Note Reference Symbol注释参照符号Horizontial Vane-Type Mist Eliminator水平叶片型除雾器Primary Process Line主工艺管道Secondary Process Line次工艺管道Jacketed Pipe套管Existing OR Future Line 现有或将有的管道Flexible Host柔性软管Underground Line地下管道Internal Signal(software or data link)内部信号（软件或数据连接）Instrument Pneumatic Line仪表气源管线nstrument Capillary Tubing仪表毛细管Hydraulic Signal水压信号Electromagnetic,Sonic,,Optical Or Radioactive Signal电磁、声波、光学或辐射信号Heat Traced Line伴热管线Electrical Signal电信号管道附件用细实线按规定的符号在相应处画出。
