交换机路由器基本配置实验

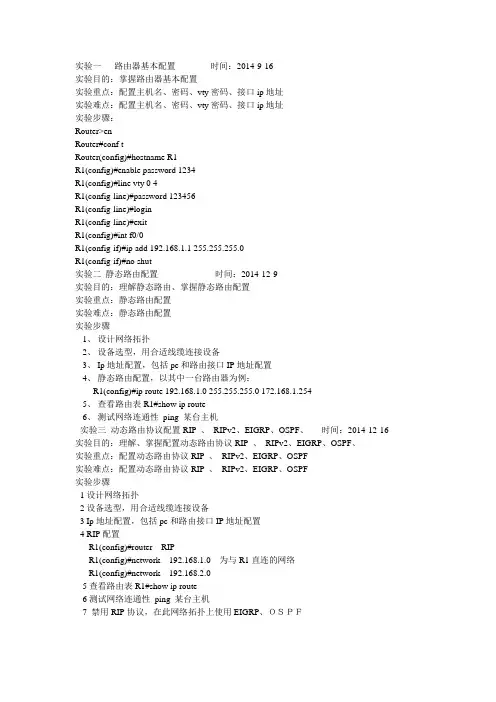

实验目的：掌握路由器基本配置实验重点：配置主机名、密码、vty密码、接口ip地址实验难点：配置主机名、密码、vty密码、接口ip地址实验步骤：Router>enRouter#conf tRouter(config)#hostname R1R1(config)#enable password 1234R1(config)#line vty 0 4R1(config-line)#password 123456R1(config-line)#loginR1(config-line)#exitR1(config)#int f0/0R1(config-if)#ip add 192.168.1.1 255.255.255.0R1(config-if)#no shut实验二静态路由配置时间：2014-12-9实验目的：理解静态路由、掌握静态路由配置实验重点：静态路由配置实验难点：静态路由配置实验步骤1、设计网络拓扑2、设备选型，用合适线缆连接设备3、Ip地址配置，包括pc和路由接口IP地址配置4、静态路由配置，以其中一台路由器为例：R1(config)#ip route 192.168.1.0 255.255.255.0 172.168.1.2545、查看路由表R1#show ip route6、测试网络连通性ping 某台主机实验三动态路由协议配置RIP 、RIPv2、EIGRP、OSPF、时间：2014-12-16 实验目的：理解、掌握配置动态路由协议RIP 、RIPv2、EIGRP、OSPF、实验重点：配置动态路由协议RIP 、RIPv2、EIGRP、OSPF实验难点：配置动态路由协议RIP 、RIPv2、EIGRP、OSPF实验步骤1设计网络拓扑2设备选型，用合适线缆连接设备3 Ip地址配置，包括pc和路由接口IP地址配置4 RIP配置R1(config)#router RIPR1(config)#network 192.168.1.0 为与R1直连的网络R1(config)#network 192.168.2.05查看路由表R1#show ip route6测试网络连通性ping 某台主机7 禁用RIP协议，在此网络拓扑上使用EIGRP、ＯＳＰＦ实验目的：掌握宽带路由器的配置实验重点：宽带路由器登录口令和密码的获得、W AN口的配置实验难点：宽带路由器登录口令和密码的获得、W AN口的配置实验步骤1 、W AN口的连接2、Pc连接宽带路由器的lan口，pc设置ip地址的获取方式为自动获取。

交换机基本配置实验报告一、实验目的。

本实验旨在通过对交换机进行基本配置，掌握交换机的基本功能和操作方法，了解交换机的工作原理，为今后的网络管理和维护工作打下基础。

二、实验环境。

本次实验使用的设备和软件环境如下：1. 交换机，Cisco Catalyst 2960。

2. 电脑，Windows 10操作系统。

3. 软件，Cisco网络模拟软件Packet Tracer。

三、实验内容。

1. 连接交换机。

首先，将电脑和交换机通过网线连接起来，确保连接的网线是正常的，然后打开Packet Tracer软件，创建一个新的网络拓扑图，将交换机和电脑拖入拓扑图中，并连接它们。

2. 登录交换机。

在电脑上打开命令提示符，使用Telnet或SSH协议登录交换机，输入交换机的IP地址和登录密码，成功登录后，进入交换机的命令行界面。

3. 设置交换机主机名。

在交换机的命令行界面中，使用命令“hostname Switch1”将交换机的主机名设置为“Switch1”。

4. 设置管理IP地址。

使用命令“interface vlan1”进入VLAN1接口配置模式，然后使用命令“ip address 192.168.1.1 255.255.255.0”设置交换机的管理IP地址为192.168.1.1，子网掩码为255.255.255.0。

5. 设置管理密码。

使用命令“enable secret cisco”设置交换机的特权模式密码为“cisco”，用于提升特权级别时的验证。

6. 保存配置。

最后，使用命令“copy running-config startup-config”将当前的配置保存到交换机的NVRAM中，以便下次重启后配置不会丢失。

四、实验总结。

通过本次实验，我们成功地对交换机进行了基本配置，包括设置主机名、管理IP地址和特权密码等操作。

掌握了交换机的基本配置方法，为今后的网络管理工作打下了基础。

五、实验心得。

在实验过程中，我们发现了一些问题，比如在设置管理IP地址时需要进入VLAN1接口配置模式，这些细节需要我们在实际操作中多加注意。

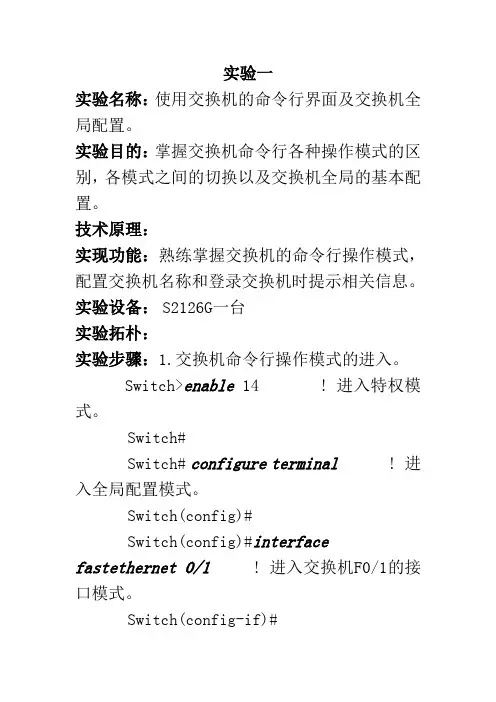

实验一实验名称：使用交换机的命令行界面及交换机全局配置。

实验目的：掌握交换机命令行各种操作模式的区别，各模式之间的切换以及交换机全局的基本配置。

技术原理：实现功能：熟练掌握交换机的命令行操作模式，配置交换机名称和登录交换机时提示相关信息。

实验设备：S2126G一台实验拓朴：实验步骤：1.交换机命令行操作模式的进入。

Switch>enable 14 ! 进入特权模式。

Switch#Switch# configure terminal ! 进入全局配置模式。

Switch(config)#Switch(config)#interface fastethernet 0/1 ! 进入交换机F0/1的接口模式。

Switch(config-if)#Switch(config-if)# exit! 退回到上一级操作模式。

Switch(config)#Switch(config)# end ! 直接退回到特权模式。

Switch#2．交换机命令行的基本功能。

帮助信息Switch> ? ! 显示当前模式下所有可执行的命令。

Switch> co? ! 显示当前模式下所有以co开头的命令。

Switch>copy ? ! 显示copy命令后可执行的参数。

命令的缩写Switch> en ! 代表enable。

Switch# conf ter ! 代表configureterminal。

命令的自动补齐Switch# con ! 按下tab键自动补齐configure。

命令的快捷键Switch(config-if)# ^z!ctrl+z 退回到特权模式。

Switch#3.配置交换机设备名称。

switch(config)#hostname kdyswitch !配置交换机设备名称kdyswitchkdyswitch(config)#4.登录交换机时提示信息的配置。

kdyswitch(config)# banner motd & !&为提示信息的结束符。

实验二 路由器基本配置实验一、实验名称一、实验名称路由器基本配置实验。
