下载文档原格式

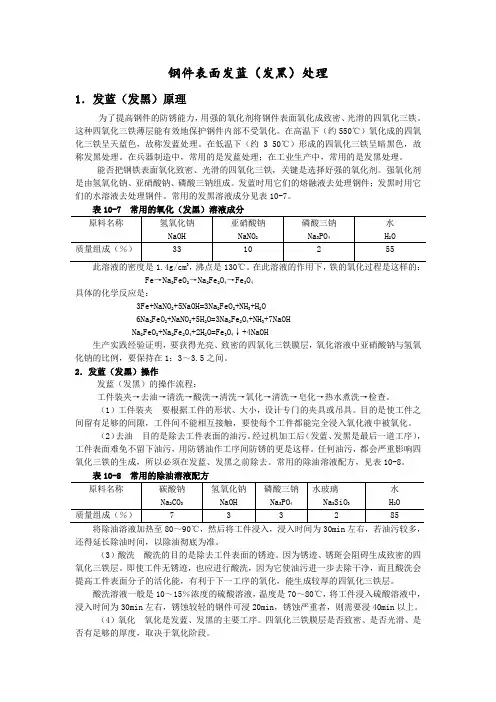

钢件表面发蓝（发黑）处理1．发蓝（发黑）原理为了提高钢件的防锈能力，用强的氧化剂将钢件表面氧化成致密、光滑的四氧化三铁。
这种四氧化三铁薄层能有效地保护钢件内部不受氧化。
在高温下（约550℃）氧化成的四氧化三铁呈天蓝色，故称发蓝处理。
在低温下（约 3 50℃）形成的四氧化三铁呈暗黑色，故称发黑处理。
在兵器制造中，常用的是发蓝处理；在工业生产中，常用的是发黑处理。
能否把钢铁表面氧化致密、光滑的四氧化三铁，关键是选择好强的氧化剂。
强氧化剂是由氢氧化钠、亚硝酸钠、磷酸三钠组成。
发蓝时用它们的熔融液去处理钢件；发黑时用它们的水溶液去处理钢件。
常用的发黑溶液成分见表10-7。
Fe→Na2FeO2→Na2Fe2O4→Fe3O4具体的化学反应是：3Fe+NaNO2+5NaOH=3Na2FeO2+NH3+H2O6Na2FeO2+NaNO2+5H2O=3Na2Fe2O4+NH3+7NaOHNa2FeO2+Na2Fe2O4+2H2O=Fe3O4↓+4NaOH生产实践经验证明，要获得光亮、致密的四氧化三铁膜层，氧化溶液中亚硝酸钠与氢氧化钠的比例，要保持在1：3～3.5之间。
2．发蓝（发黑）操作发蓝（发黑）的操作流程：工件装夹→去油→清洗→酸洗→清洗→氧化→清洗→皂化→热水煮洗→检查。
（1）工件装夹要根据工件的形状、大小，设计专门的夹具或吊具。
目的是使工件之间留有足够的间隙，工件间不能相互接触，要使每个工件都能完全浸入氧化液中被氧化。
（2）去油目的是除去工件表面的油污。
经过机加工后（发蓝、发黑是最后一道工序），工件表面难免不留下油污，用防锈油作工序间防锈的更是这样。
任何油污，都会严重影响四氧化三铁的生成，所以必须在发蓝、发黑之前除去。
常用的除油溶液配方，见表10-8。
将除油溶液加热至80～90℃，然后将工件浸入，浸入时间为30min左右，若油污较多，还得延长除油时间，以除油彻底为准。
（3）酸洗酸洗的目的是除去工件表面的锈迹。

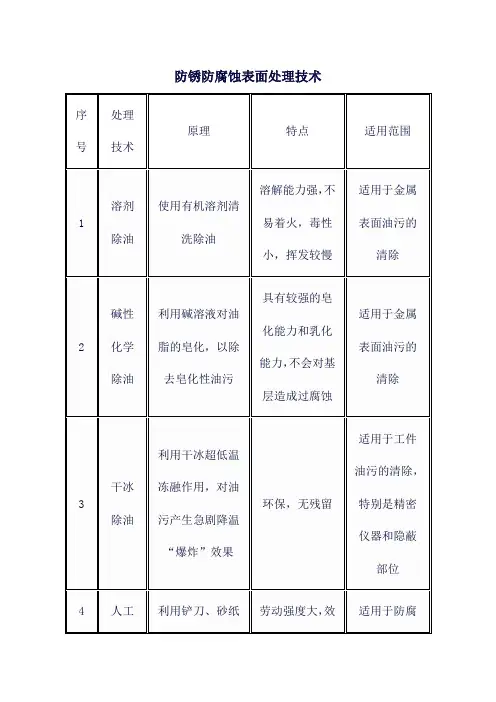

金属表面处理工艺有哪些_常见金属表面处理方法有哪些金属表面在各种热处理、机械加工、运输的过程中，不可避免地会产生腐蚀、随着油污和杂质等，产生氧化现象，这就需要进行表面处理。
金属表面处理有很多种，按照其特性的不同可分为溶剂清洗、机械处理和化学处理三大类。
根据不同氧化程度的金属表面，应采用不同的处理方式。
如对于较薄的氧化层可采用溶剂清洗、机械处理和化学处理，或者直接采用化学处理，对于严重氧化的金属表面，由于氧化层较厚，如果直接采用溶剂清洗和化学处理，不但处理不彻底，还会浪费大量的清洗剂和化学剂，最好先采用机械处理。
溶剂清洗是对使用溶剂对金属表面进行清洗的一种处理方法，该方法可以有效去除工件表面的油污、杂质和氧化层，使工件表面获得清洁。
经溶剂清洗后的金属表面具有高度活性，更容易受到灰尘、湿气的污染，所以处理后的工件还要进行喷涂、喷涂等表面处理，提高工件的抗腐蚀能力。
金属的表面处理有哪些？不锈钢：电镀、抛光、拉丝、电泳、PVD、蚀刻、彩色钝化铝合金：阳极氧化、电镀、蚀刻镁合金：电镀、钝化皮膜钛合金：电镀、阳极氧化锌合金：电镀、钝化铸铝：电镀、阳极氧化钢铁：钝化、磷化电镀镀层金属或其他不溶性材料做阳极，待镀的工件做阴极，镀层金属的阳离子在待镀工件表面被还原形成镀层。
为排除其它阳离子的干扰，且使镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度不变。
电镀的目的是在基材上镀上金属镀层，改变基材表面性质或尺寸。
电镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)、增加硬度、防止磨耗、提高导电性、润滑性、耐热性、和表面美观。
电泳电泳是电泳涂料在阴阳两极，施加于电压作用下，带电荷涂料离子移动到阴极,并与阴极表面所产生之碱性作用形成不溶解物，沉积于工件表面。
电泳表面处理工艺的特点：电泳漆膜具有涂层丰满、均匀、平整、光滑的优点，电泳漆膜的硬度、附着力、耐腐、冲击性能、渗透性能明显优于其它涂装工艺。
钢材的表面处理钢铁器件由于加工和贮运等过程而使表面存在铁锈、焊渣、油污、机械污物以及旧漆膜等残余物,为了提高涂层的防锈和防腐蚀能力,表面处理非常重要。
属于表面净化处理方法的有除油、除锈、除旧漆;属于化学处理方法的有磷化、钝化等。
1. 1除油去除金属工件表面的油污,可增强涂料的附着力。
根据油污情况,选用成本低、溶解力强、毒性小且不易燃的溶剂。
常用的有200号石油溶剂油、松节油、三氯乙烯、四氯乙烯、四氯化碳、二氯甲烷、三氯乙烷、三氟三氯乙烷等。
1. 2除锈彻底清除钢材表面的锈垢,以延长涂膜的使用寿命。
不同的钢铁器件表面有不同的除锈标准,它是按照除锈后钢材表面清洁度分级的。
除锈的方法主要有:(1)手工打磨除锈,能除去松动、翘起的氧化皮,疏松的锈及其他污物。
(2)机械除锈,借助于机械冲击力与摩擦作用,使制件表面除锈。
可以用来清除氧化皮、锈层、旧漆层及焊渣等。
其特点是操作简便,比手工除锈效率高。
常用的除锈设备有①钢板除锈机:制件在一对快速转动的金属丝滚筒间通过,靠丝刷与钢材表面的快速摩擦,除去制件板面的锈蚀层;②手提式钢板除锈机:由电动机通过软轴带动钢丝轮与钢材表面摩擦而除锈;③滚筒除锈机:靠滚筒转动使磨料与钢材表面相互冲击、摩擦而除锈。
现在还用喷砂除锈,并且是一种重要的除锈方式。
(3)化学除锈,通常称为酸洗,是以酸溶液促使钢材表面锈层发生化学变化并溶解在酸液中,而达到除锈目的。
常用浸渍、喷射、涂覆3种处理方式。
(4)除锈剂除锈,常用络合除锈剂,既可在酸性条件下进行,也可在碱性条件下进行,前者还适合于除油、磷化等综合表面处理。
钢的表面热处理表面热处理是指为改变工件表面的组织和性能,仅对工件表层进行的热处理工艺.1,表面淬火钢的表面淬火是将工件表面快速加热到淬火温度,迅速冷却,使工件表面得到一定深度的淬硬层,而心部仍保持未淬火状态的组织的热处理工艺.表面淬火的方法很多,目前广泛应用的有感应加热表面淬火,火焰加热表面淬火等.(1)感应淬火感应淬火是指利用感应电流通过工件所产生的热量,使工件表层,局部或整体加热并快速冷却的淬火.1)感应淬火频率的选用在生产中,根据对零件表面有效淬硬层深度的要求,选择合适的频率.①高频感应淬火常用频率为200～300KHz,淬硬层深度为0.5～2mm.主要用于要求淬硬层较薄的中,小模数齿轮和中,小尺寸轴类零件等.②中频感应淬火常用频率为2500～8000Hz,淬硬层深度为2～10mm.主要用于大,中模数齿轮和较大直径轴类零件.③工频感应淬火电流频率为50Hz,淬硬层深度为10～20mm.主要用于大直径零件(如轧辊,火车车轮等)的表面淬火和直径较大钢件的穿透加热.④超高频感应淬火电流频率一般为20～40KHz,它兼有高,中频加热的优点,淬硬层深度略高于高频,而且沿零件轮廓均匀分布.所以,它对用高,中频感应加热难以实现表面淬火的零件有着重要作用,适用于中小模数齿轮,花键轴,链轮等.2)感应淬火加热的特点与普通加热淬火相比,感应加热表面淬火有以下特点:①感应加热速度极快一般只需要几秒至几十秒时间就可以达到淬火温度.②工件表层获得极细小的马氏体组织,使工件表层具有比普通淬火稍高的硬度(高2～3HRC)和疲劳强度,且脆性较低.③工件表面质量好由于快速加热,工件表面不易氧化,脱碳,且淬火时工件变形小.④生产效率高便于实现机械化,自动化,淬硬层深度也易控制.上述特点使感应加热表面淬火得到广泛应用,但其工艺设备较贵,维修调整困难,不易处理形状复杂的零件.感应淬火最适宜的钢种是中碳钢(如40钢,45钢)和中碳合金钢(如40Cr钢,40MnB钢等),也可用于高碳工具钢,含合金元素较少的合金工具钢及铸铁等.一般表面淬火前应对工件正火或调质,以保证心部有良好的力学性能,并为表层加热作好组织准备.表面淬火后应进行低温回火,以降低淬火应力和脆性.(2)火焰淬火(见书)2,钢的化学热处理化学热处理是指将工件置于适当的活性介质中加热,保温,使一种或几种元素渗入其表层,以改变化学成分,组织和性能的热处理工艺.化学热处理的基本过程是:活性介质在一定温度下通过化学反应进行分解,形成渗入元素的活性原子;活性原子被工件表面吸收,即活性原子溶入铁的晶格形成固溶体或与钢中某种元素形成化合物;被吸收的活性原子由工件表面逐渐向内部扩散,形成一定深度的渗层.目前常用的化学热处理有:渗碳,渗氮,碳氮共渗等.(1)渗碳所谓渗碳是将工件放入渗碳气氛中,并在900～950℃的温度下加热,保温,以提高工件表层碳的质量分数并在其中形成一定的碳的质量分数梯度的化学热处理工艺.其目的是使工件表面具有高的硬度和耐磨性,而心部仍保持一定强度和较高的韧性.齿轮,活塞销等零件常采用渗碳处理.1)渗碳的方法渗碳所用介质称为渗碳剂,根据渗碳剂的不同,渗碳的方法分为固体渗碳,气体渗碳,真空渗碳和液体渗碳等.2) 渗碳用钢,渗碳后组织及热处理渗碳用钢为低碳钢和低碳合金钢,碳的质量分数一般为0.1%～0.25%.碳的质量分数提高,将降低工件心部的韧性.工件渗碳后其表层碳的质量分数通常为0.85%～1.05%范围.渗碳缓冷后,表层为过共析组织,与其相邻为共析组织,再向里为亚共析组织的过渡层,心部为原低碳钢组织.一般规定,从渗碳工件表面向内至碳的质量分数为规定值处(一般Wc=0.4%)的垂直距离为渗碳层深度.工件的渗碳层深度取决于工件尺寸和工作条件,一般为0.5～2.5mm.工件渗碳后必须进行适当的热处理,即淬火并低温回火,才能达到性能要求.渗碳件的热处理工艺有三种,如图3-35所示.①直接淬火法先将渗碳件自渗碳温度预冷至某一温度(一般为850～880℃),立即淬入水或油中,然后再进行低温回火.预冷是为了减少淬火应力和变形.直接淬火法操作简便,不需重新加热,生产率高,成本低,脱碳倾向小.但由于渗碳温度高,奥氏体晶粒易长大,淬火后马氏体粗大,残留奥氏体也较多,所以工件耐磨性较低,变形较大.此法适用于本质细晶粒钢或受力不大,耐磨性要求不高的零件.②一次淬火法工件渗碳后出炉缓冷,然后再重新加热进行淬火,低温回火.由于工件在重新加热时奥氏体晶粒得到细化,因而可提高钢的力学性能.此法应用比较广泛.③二次淬火法第一次淬火是为了改善心部组织和消除表面网状二次渗碳体,加热温度为Ac3以上30～50℃.第二次淬火是为细化工件表层组织,获得细马氏体和均匀分布的粒状二次渗碳体,( a)直接淬火(b) 一次淬火( c)二次淬火图3-35 渗碳体常用的热处理方法加热温度为Ac1以上30～50℃.二次淬火法工艺复杂,生产周期长,成本高,变形大,只适用于表面耐磨性和心部韧性要求高的零件或本质粗晶粒钢.渗碳件淬火后应进行低温回火(一般150～200℃).直接淬火和一次淬火经低温回火后,表层组织为回火马氏体和少量渗碳体,二次淬火表层组织为回火马氏体和粒状渗碳体.渗碳,淬火回火后的表面硬度均为58～64HRC,耐磨性好,心部组织取决于钢的淬透性,低碳钢一般为铁素体和珠光体,硬度137～183HBS.低碳合金钢一般为回火低碳马氏体,铁素体和托氏体,硬度35～45HRC,并具有较高的强度,韧性和一定的塑性.(2)钢的氮化(渗氮)它是指在一定温度下(一般在Ac1)以下,使活性氮原子渗入钢件表面的化学热处理工艺.其目的是使工件表面获得高硬度,高耐磨性,高疲劳强度和高热硬性和良好耐蚀性,因氮化温度低,变形小,应用广泛.常用的氮化方法有:气体渗氮和离子渗氮.①气体渗氮它是利用氨气在加热时分解产生的活性氮原子渗入工件表面形成氮化层,同时向心部扩散的热处理工艺.常用方法是将工件放人通有氨气的井式渗氮炉中,加热到500～570℃℃左右时,硬度无明显下降,热硬性高.渗氮前零件须经调质处理,以保证心部的强度和韧性.对于形状复杂或精度要求较高的零件,在渗氮前精加工后还要进行消除应力的退火,以减少渗氮时的变形.渗氮主要用于耐磨性和精度要求很高的精密零件或承受交变载荷的重要零件,以及要求耐热,耐蚀,耐磨的零件,如精密机床的主轴,蜗杆,发动机曲轴,高速精密齿轮等.但由于氮化温度低,所需时间特别长,一般氮化30～60h,才能获得0.2～0.5mm的氮化层,因此限制了它的应用.②离子氮化它是一种较先进的工艺,是指在低真空的容器内,保持氮气的压强为133.32～1333.32Pa,在400～700V的直流电压作用下,迫使电离后的氮离子高速冲击工件(阴极),被工件表面吸收,并逐渐向内部扩散形成渗氮层.离子氮化的特点是:渗氮速度快,时间短(仅为气体渗氮的1/5～1/2);渗碳层质量好,对材料的适应性强.目前离子氮化已广泛应用于机床零件(如主轴,精密丝杠,传动齿轮等),汽车发动机零件(如活塞销,曲轴等)及成型刀模具等.但对形状复杂或截面相差悬殊的零件,渗氮后很难同时达到相同的硬度和渗氮层深度.③碳氮共渗是指在工件表面同时渗入碳和氮,并以渗碳为主的化学热处理工艺.其主要目的是提高工件表面的硬度和耐磨性.常用的是气体碳氮共渗.碳氮共渗后要进行淬火,低温回火.共渗层表面组织为回火马氏体,粒状碳氮化合物和少量残留奥氏体,渗层深度一般为0.3～0.8mm.气体碳氮共渗用钢,大多为低碳或中碳的碳钢,低合金钢及合金钢.。
铸铁及钢件的发黑处理铸铁及钢件的发黑处理一、发黑技术的种类：钢制件的表面发黑处理，也有被称之为发蓝的。
磷化发黑主要是指中温磷化发黑，也叫特种磷化液，这一工艺是需要加温到55摄氏度左右，适用于铸铁、中碳钢、高碳钢等材料，易于操作，得到黑色或是黑灰色磷化膜。
化学镀黑镍，适用于不锈钢、电镀镍等镀件上的直接镀镍，也适用于铝、铝合金的直接镀镍，目前这种工艺很受市场欢迎。
现在市场上最常用的发黑技术其实是以下两种碱性发黑与常温发黑，传统发黑（既碱性发黑），这种传统的钢铁发黑（发兰）是在135-150摄氏度的碱性溶液中进行的，处理时间长达1-1.5小时，能耗高，效率低，污染重，目前很多企业已经正在换用现在流行的钢铁常温发黑剂，它不仅发黑质量好，无污染，也很节能，大大提高了企业的工作效率。
弥补了传统发黑的缺陷；要注意的是常温发黑工艺对于低碳钢的效果不太好，表面效果也不是很好，但是A3钢用碱性发黑好一些。
还有一种发黑是蒸汽发黑，比较适用于冶金产品。
二、常温发黑工艺的介绍：作用与用途钢铁常温发黑剂具有溶液稳定、发黑时间短色泽适宜、使用工艺方便简单，原材料充足、成本低等优点，特别是发黑膜层的附着力，抗腐蚀能力明显优于原产品。
它具有无污染、省能源、无钢型选择性等特点。
为解决长期存在的碱性高温发黑污染大、耗能高，选择钢性等问题开辟了新的途径，为各厂家钢铁制品发黑处理提供了理想的先进工艺。
本产品广泛用于机械零件、标准件、工艺产品、弹簧等工业部门的钢铁零部件表面发黑装饰及防护处理。
主要特点主要特点：(颜色黑，附着力好，防腐性高，做工时间短)1、节约能源。
发黑完全不需用电，同碱性高温发黑比，节电100%。
2、提高工效。
碱性发黑需40-80分钟，本发黑剂只需1-5分钟。
3、发黑成本低。
设备简单、只需塑料、陶瓷槽、盆即可，而且操作容易。
4、工艺适应性强。
对钢性无选择，含碳量不同和表面加状态不同的钢铁零件均能获得整体表面颜色的一致效果，而且发黑后的工件，既可脱水油封闭；又可热浸油封闭。
磷化处理概述磷化是常用的前处理技术，原理上应属于化学转换膜处理，主要应用于钢铁表面磷化，有色金属（如铝、锌）件也可应用磷化。
磷化是一种化学与电化学反应形成磷酸盐化学转化膜的过程，所形成的磷酸盐转化膜称之为磷化膜。
磷化的目的主要是：给基体金属提供保护，在一定程度上防止金属被腐蚀；用于涂漆前打底，提高漆膜层的附着力与防腐蚀能力；在金属冷加工工艺中起减摩润滑作用。
磷化处理工艺应用于工业己有90多年的历史，大致可以分为三个时期：发展概况奠定磷化技术基础时期磷化膜用作钢铁的防腐蚀保护膜，最早的可靠记载是英国Charles Ross于1869年获得的专利。
从此，磷化工艺应用于工业生产。
在近一个世纪的漫长岁月中，磷化处理技术积累了丰富的经验，有了许多重大的发现。
一战期间，磷化技术的发展中心由英国转移至美国。
磷化技术迅速发展时期1909年美国T.W.Coslet将锌、氧化锌或磷酸锌盐溶于磷酸中制成了第一个锌系磷化液。
这一研究成果大大促进了磷化工艺的发展，拓宽了磷化工艺的发展前途。
Parker防锈公司研究开发的Parco Power配制磷化液，克服了许多缺点，将磷化处理时间提高到lho。
1929年Bonderizing磷化工艺将磷化时间缩短至10min,1934年磷化处理技术在工业上取得了革命性的发展，即采用了将磷化液喷射到工件上的方法。
磷化技术广泛应用时期二战结束以后，磷化技术很少有突破性进展，只是稳步的发展和完善。
磷化广泛应用于防蚀技术，金属冷变形加工工业。
这个时期磷化处理技术重要改进主要有：低温磷化、各种控制磷化膜膜重的方法、连续钢带高速磷化。
当前，磷化技术领域的研究方向主要是围绕提高质量、减少环境污染、节省能源进行。
磷化原理⒈磷化工件（钢铁或铝、锌件）浸入磷化液（某些酸式磷酸盐为主的溶液），在表面沉积形成一层不溶于水的结晶型磷酸盐转换膜的过程，称之为磷化。
⒉磷化原理钢铁件浸入磷化液（由Fe(H2PO4）2Mn(H2PO4）2Zn(H2PO4）2组成的酸性稀水溶液，PH 值为1-3，溶液相对密度为1.05-1.10）中，磷化膜的生成反应如下：吸热3Zn(H2PO4）2=Zn3(PO4）2↓+4H3PO4或吸热3Mn(H2PO4）2=Mn3(PO4）2↓+4H3PO4吸热钢铁工件是钢铁合金，在磷酸作用下，Fe和FeC3形成无数原电池，在阳极区，铁开始熔解为Fe2+，同时放出电子。
标准件主要采用的表面处理工艺是发蓝，镀锌钝化，防蚀磷化三种。
且工厂所用一般标准件均采用汽标基本型。
精品文档
（备注：镀锌和磷化防腐性能都要优于发蓝。
而镀锌的防腐性能要优于磷化。
成本方面，发蓝的成本最低。
镀锌与磷化的成本相当。
10.9级标准件可以用镀锌，但要加上去氢的工序了，成本增加了，所以采用防蚀磷化，且去氢的效果还不一定好，就有氢脆的隐患。
氢脆属于静载延迟断裂，是一种与时间有关的低应力脆性断裂失效模式，酸洗或电镀过程中氢原子进入材料在应力的作用下向缺陷处富集，富集的氢引起原子结合力下降，进而显著降低材料的局部屈服强度。
材料强度级别越高，受氢程度也越严重，受应力也越大，氢脆危险性也越大，氢脆性几乎不降低冲击强度，但在低于材料的极限拉伸强度的静载荷作用下，经过一段时间后，突然发生断裂，即所谓的“延迟断裂”或“静疲劳断裂”。
为防止高强度螺栓出现氢脆现象，酸洗或电镀后应进行去氢处理，在标准件，10.9级常用的表面处理方式为防蚀磷化。
精品文档
精品文档。

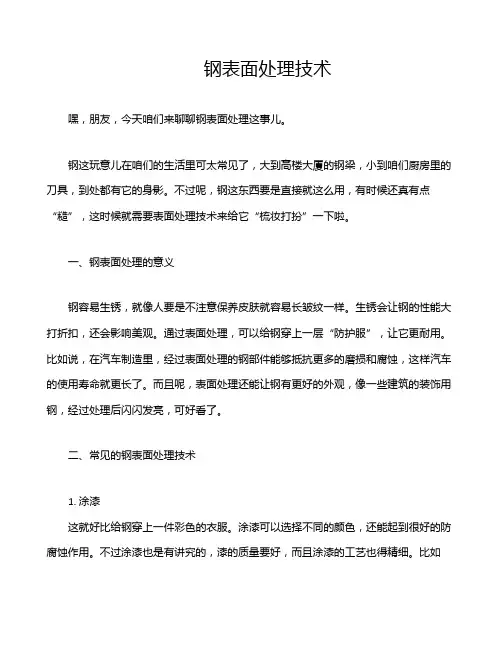

钢表面处理技术嘿，朋友，今天咱们来聊聊钢表面处理这事儿。
钢这玩意儿在咱们的生活里可太常见了，大到高楼大厦的钢梁，小到咱们厨房里的刀具，到处都有它的身影。
不过呢，钢这东西要是直接就这么用，有时候还真有点“糙”，这时候就需要表面处理技术来给它“梳妆打扮”一下啦。
一、钢表面处理的意义钢容易生锈，就像人要是不注意保养皮肤就容易长皱纹一样。
生锈会让钢的性能大打折扣，还会影响美观。
通过表面处理，可以给钢穿上一层“防护服”，让它更耐用。
比如说，在汽车制造里，经过表面处理的钢部件能够抵抗更多的磨损和腐蚀，这样汽车的使用寿命就更长了。
而且呢，表面处理还能让钢有更好的外观，像一些建筑的装饰用钢，经过处理后闪闪发亮，可好看了。
二、常见的钢表面处理技术1. 涂漆这就好比给钢穿上一件彩色的衣服。
涂漆可以选择不同的颜色，还能起到很好的防腐蚀作用。
不过涂漆也是有讲究的，漆的质量要好，而且涂漆的工艺也得精细。
比如说，要先把钢表面清理干净，不能有灰尘和油污，不然漆就粘不牢。
就像咱们贴面膜之前得把脸洗干净一样，道理是相通的。
2. 镀锌镀锌是个很厉害的技术呢。
锌就像一个小卫士，它会先牺牲自己来保护钢。
当有腐蚀物质来的时候，锌会先被腐蚀，从而保护钢不受侵害。
镀锌的钢在户外的设施中用得特别多，像路灯杆啊，栅栏啊，镀锌后的钢能够在风吹雨打中坚持很长时间。
3. 镀铬镀铬能让钢表面变得超级光滑，而且还特别亮。
在一些高档的机械部件或者是装饰品上经常能看到镀铬的钢。
比如说，一些高级的水龙头，镀铬后不仅美观，而且不容易沾上污垢，清洁起来也很方便。
4. 表面氧化处理这种处理可以让钢表面形成一层氧化膜，这层膜可以提高钢的硬度和耐磨性。
就像给钢穿上了一层坚韧的铠甲。
像刀具经过表面氧化处理后，就会更锋利，也更耐用。
三、钢表面处理技术的发展趋势现在啊，人们对钢表面处理技术的要求越来越高了。
一方面，环保要求使得处理技术要更加绿色，不能产生太多的污染。
所以现在很多新型的漆和处理工艺都在朝着环保的方向发展。
钢铁件表面处理工艺参考流程
(1) 钢铁件电镀锌工艺流程
┌—酸性镀锌
除油→ 除锈→ │ → 纯化→ 干燥
└—碱性镀锌
(2) 钢铁件常温发黑工艺流程
┌—浸脱水防锈油
│
除油→除锈→常温发黑→│
│
│
│
烘干
浸肥皂液──→ 浸锭子油或机油└—浸封闭剂
(3) 钢铁件磷化工艺流程
除油→除锈→表调→磷化→涂装
│ ↑
└─────┘
(4)钢铁件多层电镀工艺流程
除油→ 除锈→镀氰化铜→镀酸铜→镀半亮镍→镀高硫镍→ 镀亮镍→镍封→镀铬
(5) 钢铁件前处理(打磨件、非打磨件)工艺流程
1、打磨件→ 除蜡→ 热浸除油→ 电解除油→ 酸蚀→ 非它电镀
2、非打磨件→ 热浸除油→ 电解除油→ 酸蚀→ 其它电镀
(6) 铁件镀铬工艺流程：
除蜡→ 热浸除油→ 阴极→ 阳极→ 电解除油→ 弱酸浸蚀
┌—预镀碱铜→ 酸性光亮铜(选择) → 光亮镍→ 镀铬或其它→│
└—半光亮镍→ 高硫镍→ 光亮镍→镍封(选择) → 镀铬。

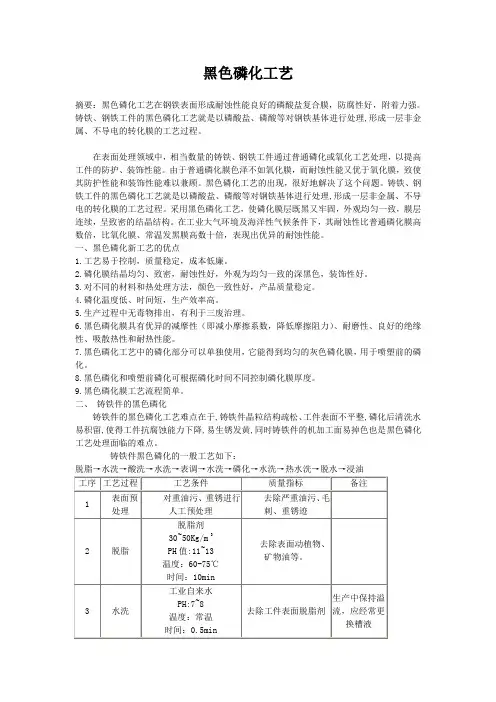

黑色磷化工艺摘要：黑色磷化工艺在钢铁表面形成耐蚀性能良好的磷酸盐复合膜，防腐性好，附着力强。
铸铁、钢铁工件的黑色磷化工艺就是以磷酸盐、磷酸等对钢铁基体进行处理,形成一层非金属、不导电的转化膜的工艺过程。
在表面处理领域中，相当数量的铸铁、钢铁工件通过普通磷化或氧化工艺处理，以提高工件的防护、装饰性能。
由于普通磷化膜色泽不如氧化膜，而耐蚀性能又优于氧化膜，致使其防护性能和装饰性能难以兼顾。
黑色磷化工艺的出现，很好地解决了这个问题。
铸铁、钢铁工件的黑色磷化工艺就是以磷酸盐、磷酸等对钢铁基体进行处理,形成一层非金属、不导电的转化膜的工艺过程。
采用黑色磷化工艺，使磷化膜层既黑又牢固，外观均匀一致，膜层连续，呈致密的结晶结构。
在工业大气环境及海洋性气候条件下，其耐蚀性比普通磷化膜高数倍，比氧化膜、常温发黑膜高数十倍，表现出优异的耐蚀性能。
一、黑色磷化新工艺的优点1.工艺易于控制，质量稳定，成本低廉。
2.磷化膜结晶均匀、致密，耐蚀性好，外观为均匀一致的深黑色，装饰性好。
3.对不同的材料和热处理方法，颜色一致性好，产品质量稳定。
4.磷化温度低、时间短，生产效率高。
5.生产过程中无毒物排出，有利于三废治理。
6.黑色磷化膜具有优异的减摩性（即减小摩擦系数，降低摩擦阻力）、耐磨性、良好的绝缘性、吸散热性和耐热性能。
7.黑色磷化工艺中的磷化部分可以单独使用，它能得到均匀的灰色磷化膜，用于喷塑前的磷化。
8.黑色磷化和喷塑前磷化可根据磷化时间不同控制磷化膜厚度。
9.黑色磷化膜工艺流程简单。
二、铸铁件的黑色磷化铸铁件的黑色磷化工艺难点在于,铸铁件晶粒结构疏松、工件表面不平整,磷化后清洗水易积留,使得工件抗腐蚀能力下降,易生锈发黄,同时铸铁件的机加工面易掉色也是黑色磷化工艺处理面临的难点。
铸铁件黑色磷化的一般工艺如下：由经上述工艺处理后的工件, 磷化膜薄而致密,黑而亮,具有较好的防护性和装饰性,做为直接的防护、装饰膜,无需再做其他处理，其防锈期可达一年以上。

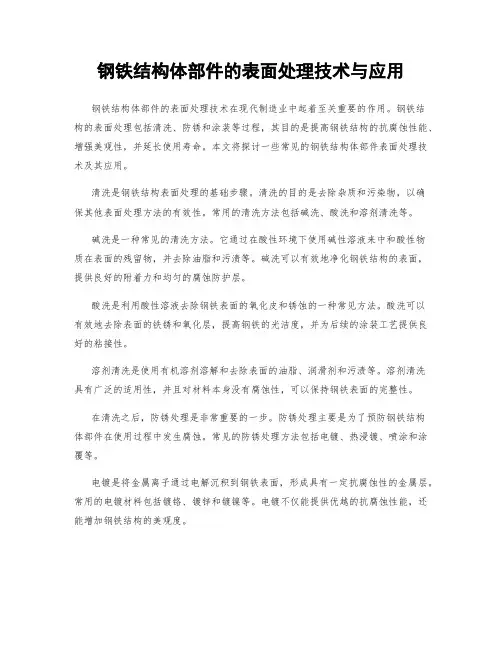

钢铁结构体部件的表面处理技术与应用钢铁结构体部件的表面处理技术在现代制造业中起着至关重要的作用。
钢铁结构的表面处理包括清洗、防锈和涂装等过程，其目的是提高钢铁结构的抗腐蚀性能、增强美观性，并延长使用寿命。
本文将探讨一些常见的钢铁结构体部件表面处理技术及其应用。
清洗是钢铁结构表面处理的基础步骤。
清洗的目的是去除杂质和污染物，以确保其他表面处理方法的有效性。
常用的清洗方法包括碱洗、酸洗和溶剂清洗等。
碱洗是一种常见的清洗方法。
它通过在酸性环境下使用碱性溶液来中和酸性物质在表面的残留物，并去除油脂和污渍等。
碱洗可以有效地净化钢铁结构的表面，提供良好的附着力和均匀的腐蚀防护层。
酸洗是利用酸性溶液去除钢铁表面的氧化皮和锈蚀的一种常见方法。
酸洗可以有效地去除表面的铁锈和氧化层，提高钢铁的光洁度，并为后续的涂装工艺提供良好的粘接性。
溶剂清洗是使用有机溶剂溶解和去除表面的油脂、润滑剂和污渍等。
溶剂清洗具有广泛的适用性，并且对材料本身没有腐蚀性，可以保持钢铁表面的完整性。
在清洗之后，防锈处理是非常重要的一步。
防锈处理主要是为了预防钢铁结构体部件在使用过程中发生腐蚀。
常见的防锈处理方法包括电镀、热浸镀、喷涂和涂覆等。
电镀是将金属离子通过电解沉积到钢铁表面，形成具有一定抗腐蚀性的金属层。
常用的电镀材料包括镀铬、镀锌和镀镍等。
电镀不仅能提供优越的抗腐蚀性能，还能增加钢铁结构的美观度。
热浸镀是将钢铁体部件浸入熔化的金属溶液中，使金属溶液在表面凝固形成防护层。
常见的热浸镀方法包括热浸锌、热浸铝和热浸镍等。
热浸镀能够形成均匀且致密的金属层，提供长期的腐蚀防护效果。
喷涂是利用喷涂设备将防锈涂料均匀地喷涂在钢铁表面。
防锈涂料通常由底漆、中间涂层和面漆组成。
喷涂能够提供较好的防锈效果和美观度，并且在维护和更换方面更加便捷。
涂覆是将涂料均匀地涂覆在钢铁表面。
涂覆通常使用辊涂、喷涂或浸渍等方法。
涂覆能够提供一层具有较好光洁度和抗腐蚀性能的表面层，并且具备较高的耐磨性和耐候性。
常用钢材表面处理工艺流程(1）钢铁件电镀锌工艺流程┌酸性镀锌除油→除锈→│→纯化→干燥└碱性镀锌(2）钢铁件常温发黑工艺流程┌浸脱水防锈油││烘干除油→除锈→常温发黑→│浸肥皂液—-→浸锭子油或机油││└浸封闭剂（3）钢铁件磷化工艺流程除油→除锈→表调→磷化→涂装（4) ABS/PC塑料电镀工艺流程除油→亲水→预粗化（PC≥50%）→粗化→中和→整面→活化→解胶→化学沉镍→镀焦铜→镀酸铜→镀半亮镍→镀高硫镍→镀亮镍→镀封→镀铬（5）PCB电镀工艺流程除油→粗化→预浸→活化→解胶→化学沉铜→镀铜→酸性除油→微蚀→镀低应力镍→镀亮镍→镀金→干燥（6）钢铁件多层电镀工艺流程除油→除锈→镀氰化铜→镀酸铜→镀半亮镍→镀高硫镍→镀亮镍→镍封→镀铬(7）钢铁件前处理(打磨件、非打磨件）工艺流程1、打磨件→除蜡→热浸除油→电解除油→酸蚀→非它电镀2、非打磨件→热浸除油→电解除油→酸蚀→其它电镀（8）锌合金件镀前处理工艺流程除蜡→热浸除油→电解除油→酸蚀→镀碱铜→镀酸铜或焦磷酸铜→其它电镀(9) 铝及其合金镀前处理工艺流程除蜡→热浸除油→电解除油→酸蚀除垢→化学沉锌→浸酸→二次沉新→镀碱铜或镍→其它电镀除蜡→热浸除油→电解除油→酸蚀除垢→铝铬化→干燥→喷沫或喷粉→烘干或粗化→成品除蜡→热浸除油→电解除油→酸蚀除垢→阳极氧化→染色→封闭→干燥→成品(10）铁件镀铬工艺流程:除蜡→热浸除油→阴极→阳极→电解除油→弱酸浸蚀→预镀碱铜→酸性光亮铜（选择）→光亮镍→镀铬或其它除蜡→热浸除油→阴极→阳极→电解除油→弱酸浸蚀→半光亮镍→高硫镍→光亮镍→镍封（选择）→镀铬（11）锌合金镀铬工艺流程除蜡→热浸除油→阴极电解除油→浸酸→碱性光亮铜→焦磷酸铜（选择性）→酸性光亮铜(选择性)→光亮镍→镀铬（12) 电叻架及染色工艺流程前处理或电镀→纯水洗(2-3次）→预浸→电叻架→回收→纯水洗（2—3次)→烘干→成品电镀锌的技术很多，提供一些专利技术的给你看看。
防锈作用磷化技术主要工业用途金属制品磷化防锈技术一．前言金属在含有磷酸盐的溶液中进行处理，形成金属磷酸盐化学转化膜，这一工艺过程称之为磷化，所形成的金属磷酸盐转化膜称之为磷化膜。
磷化技术的发展己有一百多年历史，广泛应用于汽车、军工、电器、机械等各个工业领域。
其主要工业用途：防锈作用。
钢铁磷化后其表面覆盖一层磷化膜，起到保护钢铁防止生锈的目的，主要是工序间和库存等室内防锈，一般不用于户外防锈。
耐磨、减摩、润滑作用。
磷化膜的特殊晶粒结构和硬度用于齿轮、压缩机、活塞环等运动承载件，起到耐磨、减少摩擦力作用。
磷化膜具有的润滑功能，在拉丝、拉管等冷加工行业广泛应用，用以提高拉丝拉管速度、减少模具损伤。
用于涂漆底层。
作为涂漆底层是磷化的最大工业应用，约占磷化总的工业应用的60-70%。
磷化膜作为涂漆前的底层，提高漆膜附着力和涂漆层的耐腐蚀能力。
选用适当的磷化甚至可使漆膜附着力提高2-3倍，耐腐蚀性提高1-2倍。
在世界范围内金属的表面装饰与保护手段约有三分之二是通过涂装实现的，只要生产条件许可，涂装前都要进行磷化处理。
其它应用。
磷化还可作为其它用途如电绝缘、表面装饰等。
二．磷化基本原理磷化过程包含了化学与电化学反应。
不同磷化体系、不同基材的磷化反应机理较复杂。
虽然科学家在这方面已做过大量的研究，但至今未完全弄清楚。
在很早以前，曾以一个化学反应方程式简单表述磷化成膜机理：8Fe+5Me(H 2PO 4)2+8H 2O+H 3PO 4→Me 2Fe(PO 4)2·4H 2O(膜)+Me 3(PO 4)·4H 2O(膜)+7FeHPO 4(沉渣)+8H 2↑Me 为Mn 、Zn 、Fe 等。
钢铁在含有磷酸及磷酸二氢盐的高温溶液中浸泡，将形成以磷酸盐沉淀物组成的晶粒状磷化膜，并产生磷酸一氢铁沉渣和氢气。
这个机理解释比较粗糙，不能完整地解释成膜过程。
随着对磷化研究逐步深入，当今，各学者比较赞同的观点是磷化成膜过程主要是由四个步聚组成：a.酸的浸蚀使基体金属表面H+浓度降低Fe – 2e→Fe2+2H++2e→2[H] →H2↑ (1)b.促进剂（氧化剂）加速界面的H+浓度进一步快速降低[氧化剂]+[H] →[还原产物]+H2OFe2++[氧化剂] →Fe3++[还原产物] (2)由于促进剂氧化掉第一步反应所产生的氢原子，加快了反应（1）的速度，进一步导致金属表面H+浓度急剧下降。
金属表面处理技术 近年来，金属表面处理技术获得了迅速发展，已广泛应用于众多领域。在表面处理技术及工程中，前处理占有极为重要的地位，他不仅作为表面处理前的一种"预处理工序"不可或缺，而且与后续表面处理的成败密切相关。 除油、除锈、磷化、防锈等基体前处理是为金属涂层技术、金属防护技术做准备的，基体前处理质量对此后涂层制备和金属的使用有很大的影响。例如，对有磷化和无磷化处理的同一涂层进行盐雾试验，其结果是防腐蚀能力相差大约一倍。可见除油、除锈、防锈、磷化等前处理对涂层的防锈能力和金属的防护能力起着至关重要的作用。 基体前处理的目的：一是增加涂层与基体的结合强度既加大附着力，二是增加涂层的功能如防腐蚀、防磨损及润滑等特殊功能。 随着金属加工业、铁路制造业、汽车行业的飞速发展，对生产各种金属制品及铁路、汽车零部件产品的质量有了更高要求，通过长期的实践证明，一些简单、简易的前处理方式，已经不能满足金属加工及涂装的基本要求。只有采用标准的前处理生产工艺，才能使钢铁表面形成一层标准的磷酸盐膜和防护膜，以满足金属加工和涂装处理的质量要求。因此，选用低成本、低能耗、高品质的金属前处理产品，是企业保证涂装质量和防护质量稳定与否的重要因素。 1、钢铁表面前处理工艺的必然： 钢铁表面在轧制或应用过程中，其表面有不同程度的油脂、氧化皮或铁锈等杂质的存在，在进行加工和涂装处理前，需对其进行清除处理，然后才能作为商品进行销售。如果不这样做就会严重地影响产品的外观质量和使用寿命，失去产品的竞争能力。如果钢铁表面未经处理就进行涂装，其涂层内的氧化皮、铁锈或油脂被涂层所掩盖，不久就会出现涂层脱落等现象，使所销售的产品呈现出锈迹斑斑的外观，失去了产品在市场上的竞争能力，因此钢铁表面进行前处理的必然性已引起广大企业的极大重视。1、钢铁表面的除油处理： 我们了解到常用的除油方法有：溶剂除油、电化学除油、化学除油及表面活性剂除油和手工除油及机械除油等。不同的除油方法具有不同的除油特点。溶剂除油是利用有机溶剂与油污结构上的相似性，使油污溶解于有机溶剂中，达到除油的目的；电化学除油一般是以稀碱液为电解液，以工件为电极，进行电解处理，利用电解时在电极表面析出的气体，将油污强行从工件表面脱离；化学除油是利用碱与油污发生皂化反应进行除油；表面活性剂除油是利用其乳化、增溶、润湿、分散等作用达到除油的目的。机械和手工除油是不言而喻的。 在现代除油技术中，往往是采用几种物质的协同作用，来达到最佳的除油效果。 适用于钢铁制品在电镀、发黑、磷化前及金属加工过程中的除油清洗处理。
2、钢铁表面的除锈处理： 钢铁制品在加工过程中，其表面的氧化皮和铁锈必须进行化学清洗处理，使钢铁制品露出钢铁基体，更有效地提高电镀、磷化、氧化（发黑发蓝）、拉伸、压延、轧制、防锈等处理效果。 化学除锈最常用的方法是盐酸除锈，因为盐酸除锈速度快且可在常温下进行，所以应用广泛。但是，在实际操作中，盐酸除锈存在"过腐蚀"和"氢脆"现象，产生大量酸雾，造成环境污染和社会公害。 除锈添加剂同盐酸混合使用，具有如下特点： 在常温状态下，除锈速度快，除锈效果好； 具有渗透、溶解、分散、削离氧化皮和铁锈的功能； 质量好。除锈质量达到或超过瑞典除锈标准；Sa三级、西德Be级； 缓蚀抑雾效果好。由于溶剂中多种添加剂的协同效应，使钢铁在除锈过程中，不会产生过腐蚀和氢脆现象，酸雾标准小于国家规定的浓度，有利于除锈的后处理； 成本低。除锈成本仅为0.15元/㎡左右，一吨溶液经反复使用，可处理一级锈蚀的工件约5000-7000㎡，为喷沙除锈的1/10，酸洗除锈的1/2； 应用面广。能适用各种尺寸、各种构件复杂的钢铁制品； 改善工作环境和条件，降低劳动强度，不危害操作人员的身体健康，不消耗能源。 3、钢铁表面的磷化处理： 磷化概述： 磷化是常用的前处理技术，原理上应属于化学转化膜处理。工程上应用主要是钢铁件表面磷化，但有色金属如铝、锌件也可应用磷化。 磷化原理： 工件（钢铁或铝、锌件）浸入磷化液（某些酸式磷酸盐为主的溶液），在表面沉积形成不溶于水的结晶型磷酸盐转化膜的过程，称之为磷化。 把金属放入含有锰、铁、锌的磷酸盐溶液中进行化学处理，使金属表面生成一层难溶于水的磷酸盐保护膜的方法，叫做金属的磷酸盐处理。磷化膜层为微孔结构，与基体结合牢固，具有良好的吸附性、润滑性、耐蚀性、不粘附熔融金属（Sn、Al、Zn）性及较高的电绝缘性等。 磷化分类： 按处理温度分：高温型（75-100℃，能耗大，磷化物沉积多，形成的磷化膜厚度达10-30g/㎡）、中温型（50-75℃，处理时间5-15min，磷化膜厚度达1 -8g/㎡）、低温型（30-50℃）和常温型（10-30℃，节省能源，使用方便，除加氧化剂外还加促进剂，能耗小，但溶液配制较复杂，膜厚度达0.2-7g/㎡）。 按磷化液成分分：锌系磷化、锌钙系磷化、锌锰系磷化、铁系磷化、锰系磷化和复合磷化等。 按磷化处理方法分：化学磷化、电化学磷化。 按磷化膜质量分：重量级（膜重7.5g/㎡以上）、次重量级（膜重4.6-7.5g/㎡）、轻量级（膜重1.1-4.5g/㎡）和次轻量级（膜重0.2-1g/㎡）。 按施工方法分：浸渍磷化、喷淋磷化和刷涂磷化。 磷化作用及用途： 涂装前磷化的作用：增强涂装膜层（如涂料涂层）与工件间结合力；提高涂装后工件表面涂层的耐蚀性；提高装饰性。 非涂装磷化的作用：提高工件的耐磨性，令工件在机加工过程中具有润滑性；经适当的后处理，可提高工件的耐磨性。 磷化用途：磷化膜主要用作涂料的底层、金属冷加工时的润滑层、金属表面保护层以及用作电机硅钢片的绝缘处理、压铸模具的防粘处理等。被广泛应用于汽车、船舶、航空航天、机械制造及家电等工业生产中。 磷化的必要性：钢铁表面涂装前处理工艺指脱脂（除油）、除锈、表调、磷化。然而由于工件表面的状况不同，则生产工艺也有所不同，有的工艺中没有脱脂或没有除锈工序，有的工艺则没有表面调整工序，但磷化工序是绝对不可缺少的。 在涂装处理过程中，如果不清除油脂、氧化皮和锈层，不进行磷化处理，直接进行涂漆和静电喷涂， 就会使钢铁表面的涂层产生脱落，失去了涂装的意义。 目前，国内外的金属加工业、薄板加工业、石油行业及汽车、自行车、高低压开关柜、防盗门、铁路等制造业普遍采用的是中、高温磷化，存在着操作不方便、能源和材料消耗大、调整频繁、成膜不均、成本高等问题。为解决以上问题，常温磷化已成为国际磷化行业的必然和研究课题。常温磷化不仅可以有效地降低能源消耗，还可以解决操作不方便、材料消耗大、调整频繁、成膜不均、成本高等问题。 基于上述原因我公司研究生产的常温锌锰系磷化液、常温铁系磷化液(粉)等产品有效地满足了常温磷化的工艺要求。该类磷化产品在使用过程中性能稳定、操作方便、调整简单、常温应用、节省能源、用量少、处理面积大、成本低，形成的磷化膜致密、均匀，附着力好，耐蚀力强。 现将两种常温磷化方式的优缺点分列如下以作比较： 常温锌锰系磷化：（标准型磷化） 优点： 1、是一种先进的常温型锌猛镍多元磷化处理，是金属涂装前处理的理想选择。广泛用于汽车、铁路、电动车、自行车制造，机械制造，钢门钢窗、仪器仪表外壳，高低压电器设备，箱柜壳体及其它钢结构工件进行喷涂、烤漆、喷塑、防锈、电泳浸漆等涂装前的磷化处理。 2、形成的磷化膜结晶致密、均匀。膜层质量好，外观呈灰色，磷化膜表面无挂灰、返白现象。 3、因为锰盐的存在，具有耐腐蚀性能较好的特点，因此本品形成的磷化膜与基体附着力强，耐腐蚀性和耐冲击性能显著。 4、常温使用，磷化时间短，沉渣少，使用性能稳定，操作简便。 5、成膜速度快，用量少，处理面积大，成本低，可反复调整使用。 6、常温型锌锰镍多元磷化是金属前处理行业的发展趋势。 7、本品无腐蚀，不燃、不爆、便于使用，运输和储存。 8、节省能源。 9、因无需加热，消耗少，调整不频繁。 缺点： 1、需要经常监控磷化工作液情况。 2、需要掌握磷化工作液的技术指标，掌握工作液的调整方法。 3、应用槽体较多。（7-9个槽体）
常温铁系磷化：（简易型磷化） 优点： 1、又称彩色磷化，适用于对涂装质量要求不高或受客户生产条件限制的厂家（槽体要求较少）。 2、在使用过程中不需经常调整，不含亚硝酸盐，不需经常检测化验等，操作使用简便。 3、本品形成的磷化膜属磷酸铁系磷化膜，外观为蓝色伴有彩色，磷化膜薄而致密，表面无挂灰、留痕、返白等现象的产生，膜层本身无脆性。 4、应用槽体较少。（4-6个槽体） 5、本产品用量少，成本低，消耗少，处理面积大。 6、本品无腐蚀，不燃、不爆、便于使用，运输和储存。 缺点： 1、是简易磷化，膜层属钝化膜。 2、膜的外观颜色不稳定，呈多彩系列。 3、膜薄，吸附性、耐蚀性较弱。 4、工作液难调整，一旦疲劳只能废槽重新配槽。 5、市场份额逐年减少。
4、钢铁表面的发黑处理 传统的发黑方法是碱性氧化发黑。碱性氧化发黑通常是采用高温和亚硝酸盐作为氧化剂，使钢铁零部件在极浓的碱性氧化液中进行加热氧化，使零件表面形成一层蓝色至黑色的Fe3O4保护性氧化薄膜。这种高温氧化剂因工件在发黑时受热不均及温度过高，使溶液含量变化较快，经常造成发黑膜不均等现象。所以人们渴望寻求常温发黑工艺，达到节省能源、降低成本、操作简便、发黑膜均匀等目的。常温发黑剂剂调整剂有效的解决了上述问题，达到所要求的目的。 适用范围 ： 本品广泛应用于各种合金钢、铸铁制品及机械、五金工具、标准件、光学仪器等金属制品的常温发黑处理。 产品特点 ： 不需加温，比传统的高温碱性发黑工艺节能达90%以上； 与国内同类产品比，使用综合成本可降低30%左右； 发黑时间短、随取随用、操作简便、不污染环境、不需要排风设施，达到改善劳动条件、提高工作效率的目的； 发黑调整剂可有效增加发黑剂的使用寿命并改善使用性能； 外观：无臭、无挥发气体、无腐蚀性的蓝色透明液体；
