交换机基本配置_实验报告

  • 格式：doc
  • 大小：107.06 KB
  • 文档页数：10

《计算机网络工程》 课程设计报告

交换机和交换机的基本配置

学生姓名 学号 班级 成绩 指导教师

广州大学纺织服装学院 电子与信息工程系 2013年12月 交换机和交换机的基本配置 一、实验目的 1．认识锐捷交换机 2．进行交换机的基本信息查看，运行状态检查 3．设置交换机的基本信息，如交换机命名、特权用户密码 4．交换机不同的命令行操作模式以及各种模式之间的切换； 5．交换机的基本配置命令。 二、实验环境 1．以太网交换机两台 2．PC多台 3．专用配置电缆多根 4．网线多根 三、实验准备 1、物理连接 交换机设备中配有一根Console（控制口）电缆线，一头为RJ45接口连接在交换机的Console端口，另一头为串行接口连接在PC机的串行口（COM口）上。 2、软件设置 1）、运行Windows XP操作系统的“开始”菜单→“附件” →“通讯”中的“超级终端”软件，弹出“连接描述”对话框如图12-6所示。 提示：如果附件中没有“超级终端”组件，你可以通过“控制面板”中的“添加/删除程序”方式添加该组件。

2)、在“名称”文本框中键入新的超级终端连接项名称，如输入“Switch”，弹出对话框输入电话号区号（如：0593），点击“确定”按钮，弹出“连接到”对话框。 3)、在“连接时使用”的下拉列表框中选择与交换机相连的计算机的串口，如选择“COM1”。然后单击“确定”按钮，弹出的对话框如图12-7所示。 4)、COM属性对话框中的参数设置可按照图12-4中所示的参数来设置，需要说明的是每秒位数要一定要设为9600，其他选项取默认值，最后单击“确定”按钮。 5)、完成以上的设置工作后，就可以打开交换机电源了，登录交换机过程需要一定的时间，待出现交换机用户模式下的提示符，如“”，说明此时可以对交换机进行配置了。

图12-6 超级终端

图12-7 COM口属性 四、实验步骤 1、交换机的工作模式 Switch>(用户模式)：登录到交换机时就会自动进入该模式，此模式下只能够查看设备的信息，对IOS的动作不会产生影响。 Switch#(特权模式)：该模式下可以完成很多配置工作，包括检查配置文件、重新启动交换机等。 Switch(config)#(全局配置模式：该模式下所做出的任何改动都会影响IOS的全局运作。 Switch(config-if)# (接口配置模式):配置某个/多个接口信息； Switch(config-vlan)#VLAN配置模式:配置VLAN信息； Switch(config-line)#线路配置模式:配置虚拟终端信息； 2、各工作模式的转换命令

3、各模式转换命令举例 1)、从用户模式进入特权模式

图12-3 各模式切换示意图 Switch>enable //可以简写成en Password：cisco //实训室Cisco设备所设置的用户密码统一为cisco Switch# Switch>enable 14 //可以简写成en 14 Password：ruijie //实训室锐捷设备所设置的用户密码统一为ruijie Switch# 2)、从特权模式进入配置模式 Switch#config terminal Enter configuration commands, one per line. End with Ctrl+Z. Switch(config)# Switch(config)#exit //输入exit返回特权模式 Switch# 3)、从配置模式进入以太网的接口模式 Switch(config)#Interface Ethernet 0 //可以简写成int e0 Switch(config-if)# Switch(config)#Interface fastethernet 0/1 //可以简写成int fa 0/1 Switch(config-if)# 4)、注销用户模式 当配置结束后要彻底注销并结束会话，可以在用户模式下使用exit或logout命令，具体配置过程如下所示： Switch>logout Router con0 is now available Press RETURN to get started 四、交换机的基本配置 1、设置交换机的名称 在命令提示符的前面是交换机的名称，默认名称是Switch，当有多台交换机时为了方便识别我们可以用hostname命令来改名。举例如下： Switch(config)#hostname S2950 S2950(config)# 2、设置控制台口令 控制台口令是使用超级终端程序登录交换机时所使用的验证口令，具体配置如下所示： S2950(config)#line console 0 //进入串口线路配置模式 S2950(config-line)#login //开启/关闭登录认证功能 S2950(config-line)#password 123 //设置登陆口令为123 3、设置远程登录口令 远程登录口令是指使用Telnet命令登录交换机时所使用的口令，vty 0 4表示5个虚拟终端，具体配置如下所示： S2950(config)#line vty 0 4 //进入远程登录线路配置模式 S2950(config-line)#login //开启/关闭登陆认证功能 S2950(config-line)#password abc //设置登陆密码为abc 4、配置特权口令或特权密码 特权口令是从用户模式进入特权模式时使用的口令，它有口令和密码两种形式。口令在配置文件中是用明文显示的，密码在配置文件中是用密文显示的，所以密码的安全性更高。口令和密码只需配置一种就可以了，如果你配置了特权口令之后又配置了特权密码，则特权口令便自动失效，即进入特权模式时应输入特权密码，下面举例说明。 S2950(config)#enable password aaa //设置特权口令 S2950(config)#enable secret bbb //设置特权密码 5、配置交换机默认网关及域名地址 设置默认网关和域名地址只对交换机自身有效，与它所连接的其它网络设备无关；默认网关通常是网络出口路由器的IP地址，举例如下： S2950(config)#ip default-gateway 61.131.24.254 //设置交换机的默认网关 S2950(config)#ip name-server 202.101.128.6 //设置交换机的域名地址 6、配置交换机的管理IP地址 交换机的管理IP地址主要用于远程登录交换机时使用，它要在VLAN的接口配置模式下配置，在没有对交换机进行划分VLAN时，交换机的所有端口都是默认为VLAN 1，通过配置VLAN1的IP地址可作为交换机的管理IP，配置完成后你可以从Windows操作系统的“开始”菜单中的“运行”处输入“Telnet 管理IP地址”远程登陆到交换机，如图12-5所示。本例中把管理IP地址设置成192.168.1.1，子网掩码为255.255.255.0。 S2950(config)#interface vlan 1 S2950(config-if)#ip address 192.168.1.1 255.255.255.0

S2950(config-if)#no shutdown //激活VLAN接口 7、保存配置结果 配置交换机时，修改的是RAM中的运行配置文件，这些信息一旦断电或重新启动交换机就会丢失，所以配置完成后应该把配置信息永久的保存在NVRAM存储器中。使用的命令为copy或write。 S2950#copy running-config startup-config //保存配置文件到NVRAM存储器中 S2950#write //write后不跟参数，直接可以保存配置文件 S2950#reload //重新启动交换机，查看配置信息

图12-5 PC机登陆交换机 8、查看配置结果 在特权模式下用show命令可以查看交换机的相关配置结果。 S2950#show running-config //显示当前运行在RAM中的配置信息。 S2950#show startup-config //显示在NVRAM中的配置信息，这些配置信息在交换机启动时装入RAM中，成为running-config文件。 S2950#show version //查看交换机的版本信息 S2950#show interface //查看交换机各端口的信息 S2950#show interface fa0/1 //查看快速以太网0槽位1号口的配置信息 9、清除所有配置命令的方法 S2950#erase startup-config //删除NVRAM中的配置信息 S2950#reload //重启设备后使配置信息变为空 //提示：如果是锐捷交换机，则删除配置文件的命令为ruijie#del flash:config.text。 10、测试命令 S2950#ping [目标IP地址] //测试网络连通性 S2950#trace [目标IP地址] //跟踪到达目的地的路由项

四、验心得体会

合集下载

交换机_配置实验报告

交换机_配置实验报告

一、实验目的1. 熟悉交换机的基本功能和配置方法。

2. 掌握交换机命令行操作模式的区别和切换。

3. 学会配置交换机的全局参数、端口参数和网络管理参数。

4. 了解VLAN的配置方法及其作用。

二、实验设备1. 交换机：锐捷网络S51002. 计算机一台3. 配置线缆一条三、实验原理交换机是一种网络设备，用于连接多个网络设备，实现数据的高速传输和交换。

交换机配置主要包括以下内容：1. 用户模式：进入交换机后得到的第一个操作模式，可以进行简单的查看和测试。

2. 特权模式：用户模式的下一级模式，可以查看交换机的配置信息，进行网络测试和调试等。

3. 全局配置模式：特权模式的下一级模式，可以配置交换机的全局性参数，如主机名、登录信息等。

4. 端口配置模式：全局配置模式的下一级模式，可以配置交换机的端口参数，如端口速率、双工模式等。

5. VLAN配置：虚拟局域网的配置，可以将交换机端口划分为不同的虚拟网络，实现不同网络的隔离和广播风暴的抑制。

四、实验步骤1. 连接设备：使用配置线缆将计算机和交换机连接，确保网络连通。

2. 登录交换机：通过计算机的终端仿真软件（如PuTTY）连接交换机的Console端口，登录交换机。

3. 用户模式：在用户模式下，输入命令查看交换机的软件版本、硬件版本等信息。

4. 特权模式：在用户模式下，输入命令进入特权模式，查看交换机的配置信息。

5. 全局配置模式：在特权模式下，输入命令进入全局配置模式，配置交换机的全局参数，如主机名、登录信息等。

6. 端口配置模式：在全局配置模式下，输入命令进入端口配置模式，配置交换机的端口参数，如端口速率、双工模式等。

7. VLAN配置：在全局配置模式下，输入命令配置VLAN，将交换机端口划分为不同的虚拟网络。

五、实验结果1. 成功登录交换机，查看交换机的软件版本、硬件版本等信息。

2. 成功配置交换机的全局参数，如主机名、登录信息等。

3. 成功配置交换机的端口参数，如端口速率、双工模式等。

交换机的配置实验报告

交换机的配置实验报告

一、实验目的1. 熟悉交换机的基本功能和工作原理；2. 掌握交换机的基本配置方法，包括端口配置、VLAN配置、STP配置等；3. 学会使用交换机进行网络管理，确保网络稳定运行。

二、实验环境1. 交换机：Cisco Catalyst 2960；2. 计算机终端：一台；3. 网络线缆：直通线、交叉线各一条；4. 路由器：一台（可选）。

三、实验内容1. 交换机基本配置；2. VLAN配置；3. STP配置；4. 交换机远程登录配置。

四、实验步骤1. 交换机基本配置（1）连接交换机与计算机终端，使用控制台线缆（Console线）连接交换机的Console口和计算机的串口。

（2）打开计算机终端，设置串口参数：波特率9600，数据位8，停止位1，校验位None。

（3）在计算机终端中输入交换机的默认IP地址，登录交换机。

（4）配置交换机的基本信息，如主机名、密码等。

（5）配置交换机的管理IP地址，以便远程登录。

2. VLAN配置（1）进入全局配置模式，创建VLAN。

（2）将端口分配到相应的VLAN。

（3）配置VLAN间路由（可选）。

3. STP配置（1）进入全局配置模式，启用STP。

（2）配置STP的根桥选举。

（3）配置STP的端口优先级和成本。

4. 交换机远程登录配置（1）配置交换机的Telnet服务。

（2）设置Telnet登录的用户名和密码。

（3）测试远程登录功能。

五、实验结果与分析1. 交换机基本配置实验结果显示，交换机已成功登录，并配置了基本信息和管理IP地址。

这表明交换机已具备基本网络功能。

2. VLAN配置实验结果显示，成功创建了VLAN，并将端口分配到了相应的VLAN。

这表明交换机已具备VLAN隔离功能。

3. STP配置实验结果显示，STP已成功启用，并配置了根桥选举、端口优先级和成本。

这表明交换机已具备STP保护功能。

4. 交换机远程登录配置实验结果显示，成功配置了Telnet服务，并设置了登录用户名和密码。

交换机配置实验报告

交换机配置实验报告

计算机网络实验报告学年学期：2013~2014学年第1学期班级：_____________________任课教师：_____________________学号：_____________________姓名：_____________________实验题目：交换机远程登录配置实验目的：掌握交换机的管理特性，学会配置交换机的基本方法和命令行视图及常用命令。

实验步骤：（1）通过Console口配置交换机。

①搭建实验环境。

在PC终端的COMM口通过配置电缆与以太网交换机的Console口连接。

②创建超级终端。

在PC上运行“开始”“所有程序”“通讯”“超级终端”，设置终端通信参数为：波特率为9600bps、8位数据位、1位停止位、无校验和无流控。

③命令行接口。

启动交换机，单击“确定”按钮，终端上显示以太网交换机自检信息。

自检结束后提示用户按回车键，进入交换机命令行视图。

<H3c>（2）命令行接口视图介绍。

（3）通过Telnet配置交换机。

①配置交换机的虚接口的IP地址。

<H3C><H3C> system-view[H3C] interface Vlan-interface 1[H3C-Vlan-interface 1] ip address 192.168.10.10 255.255.255.0②在交换机上配置Telnet用户认证口令。

< H3C > system-view[H3C] user-interface vty 0[H3C-ui-vty0] authentication-mode password[H3C-ui-vty0] set authentication password simple xxxxx③配置PC的IP地址和子网掩码，使之与交换机VLAN 的IP地址在同一个网段，如IP地址为192.168.10.15，子网掩码为255.255.255.0.④在PC上运行Telnet程序，输入交换机管理VLAN的IP地址，然后单击“确定”按钮，如图所示。

交换机基本配置实验报告总结

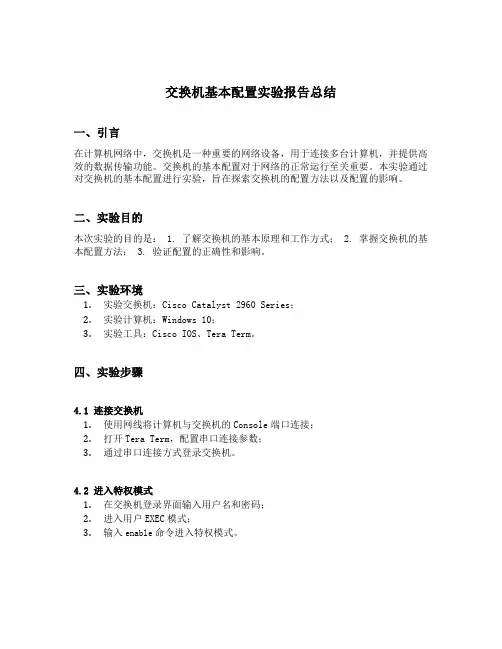

交换机基本配置实验报告总结
