当前位置：文档之家 › 工程材料复习题(含答案)

工程材料复习题(含答案)

  • 格式：doc
  • 大小：673.50 KB
  • 文档页数：38

一、填空题（每空1分，共20分） 得分| |阅卷人| 1．常见的金属晶格类型有 、______________和______________。 2．空位属于__________缺陷，晶界和亚晶界分别__________ 缺陷，位错属于_______________缺陷。 3．金属的实际结晶温度总是低于理论结晶温度，这种现象称为_______________。 4．原子在溶剂晶格中的分布不同，可将固溶体分为_______________固溶体和_______________ 固溶体。 5．室温下Fe－Fe3C合金中的4种基本组织是______________、_______________、_______________和_______________。 6．常见的金属的塑性变形方式有_______________和_______________两种类型。 7．钢的热处理工艺是由_______________、_______________和_______________三个步骤组成的。 8．铁碳合金为双重相图，即_______________相图和_______________相图。 二、单项选择题（每题2分，共20分） 得分| |阅卷人| （ ）1.两种元素组成固溶体，则固溶体的晶体结构 。 A．与溶质的相同 B．与溶剂的相同 C．与溶剂、溶质的都不相同 D．是两种元素各自结构的混合体 （ ）2.铸造条件下，冷却速度越大，则 。 A．过冷度越小，晶粒越细 B．过冷度越小，晶粒越粗 C．过冷度越大，晶粒越粗 D．过冷度越大，晶粒越细 （ ）3.金属多晶体的晶粒越细，则其 。 A．强度越高，塑性越好 B．强度越高，塑性越差 C．强度越低，塑性越好 D．强度越低，塑性越差 （ ）4. 钢的淬透性主要取决于 。 A．冷却介质 B．碳含量 C．钢的临界冷却速度 D.其它合金元素 （ ）5.汽车、拖拉机的齿轮要求表面具有高耐磨性，心部具有良好的强韧性，应选用 。 A．45钢表面淬火+低温回火 B．45Cr调质 C．20钢渗碳、淬火+低温回火 D．20CrMnTi渗碳、淬火+低温回火 （ ）6.完全退火主要适用于 。 A．亚共析钢 B．共析钢 C．过共析钢 D．白口铸铁 （ ）7.铸铁如果第一、第二阶段石墨化都完全进行，其组织为 。 A． F＋G B． F＋P＋G C． P＋G D.Le＋P＋G （ ）8.对于可热处理强化的铝合金，其热处理方法为 。 A．淬火 + 低温回火 B．正火 C．水韧处理 D. 固溶处理 + 时效 （ ）9. 马氏体的硬度主要取决于 。 A．过冷奥氏体的冷却速度 B．过冷奥氏体的转变温度 C．马氏体的含碳量 D．马氏体的亚结构

工程一 二 三 四 五 六 总分 统分人

题分 20 20 10 15 15 20 100 得分 （ ）10.在下列方法中，可使晶粒细化的方法是 。

A．扩散退火 B．切削加工 C．喷丸处理 D．变质处理 三、判断题（每题1分，共10分） 得分| |阅卷人| （ ）1.金属或合金中，凡成分相同、 结构相同，并与其他部分有界面分开的均匀组成部分称为相。 （ ）2.在实际金属和合金中，自发生核常常起着优先和主导的作用。

（ ）3.由于再结晶过程是一个形核和长大的过程，因而是相变过程。 （ ）4.位错是晶体中常见的缺陷，在常见的工业金属中位错密度愈多，其强度愈高。 （ ）5. 回火屈氏体、回火索氏体和过冷奥氏体分解时形成的屈氏体、索氏体，只是形成过程不同，但组织形态和性能则是相同的。 （ ）6.球墨铸铁可通过热处理来提高其综合力学性能。 （ ）7.所有铝合金都可以通过热处理进行强化。 （ ）8.钢的铸造性能比铸铁好，故常用来铸造形状复杂的工件。 （ ）9. 滑移变形所需要的切应力要比孪生变形时所需的小得多。 （ ）10.奥氏体冷却时，只要温度达到Ms以下，马氏体的转变就能完成。 四、名词解释题（每题3分，共15分） 得分| |阅卷人| 1、晶胞 2、同素异构转变 3、固溶强化 4、钢的淬透性 5、调质处理 五、简答题（共15分） 得分| |阅卷人| 1、在铸造生产中，采用哪些措施控制晶粒大小？（6分）

2、金属经冷塑性变形后，组织和性能发生什么变化？（4分） 3. 说明下列牌号所属的种类、数字及字符的意义：（5分） ①Q235 ②45 ③T8A ④GCr15 ⑤HT200 六、综述题（共20分） 得分| |阅卷人| 1、直径为5mm的45钢三个试样，加热至830℃后水冷，然后再分别加热至200℃、400℃、600℃空冷，试说明这三个试样所经历的各热处理工艺名称、获得的室温组织及大致硬度。（8分）

2、如图是铁碳平衡相图。（12分） ① 写出ECF线、PSK线发生的相变反应名称及反应式。 ② A1线是指________线，A3线是指___________线，Acm线是指_______________线。

③ 计算含碳为0.45%的铁碳合金室温组织组成物和相的相对质量。

工程材料B 试卷1答案及评分标准 一、填空题（每空1分，共20分） 1．体心立方晶格、面心立方晶格、密排六方晶格。（位置可以互换） 2．点、面、线。 3. 过冷。 4．间隙、置换。（位置可以互换） 5．铁素体、珠光体、渗碳体、莱氏体。（位置可以互换） 6．滑移、孪生。（位置可以互换） 7．加热、保温、冷却。（位置可以互换） 8. 铁－渗碳体、铁－石墨。（位置可以互换） 二、单项选择题（每题2分，共20分） 1. B 2. D 3. A 4. B 5. D 6. A 7. A 8. D 9. C 10. D

三、判断题（每题1分，共10分） 1. √ 2.χ 3.χ 4.√ 5.χ 6.√ 7.χ 8. χ 9. √ 10. χ 四、名词解释题（每个关键词1分，每题3分，共15分）

1、晶胞： 晶胞是能代表晶格中原子排列规律的最小几何单元。 2、同素异构转变： 固态金属的晶格结构随温度改变而改变的现象。 3、固溶强化： 通过溶入溶质元素形成固溶体，使材料的强度、硬度提高的现象。 4、钢的淬透性：在规定条件下，钢在淬火时获得淬硬层（淬透层）深度的能力。 5、调质处理： 把淬火和高温回火相结合的热处理方法称为调质处理。 五、简答题（共15分） 1．答：① 增加过冷度：钢模铸造以及在砂模中加冷铁以加快冷却速度的方法来控制晶粒大小。（2分） ② 变质处理：在液态金属结晶前，特意加入某些难熔固态颗粒，造成大量可以成为非自发晶核的固态质点，使结晶时的晶核数目大大增加，从而提高了形核率，细化晶粒。（3分） ③ 机械振动、搅拌。（1分） 2．答：① 晶粒沿变形方向拉长，性能趋于各向异性。（1分） ② 晶粒破碎，位错密度增加，产生加工硬化。（1分） ③织构现象的产生。（1分） ④金属内部会形成残余的内应力。（1分） 3. 答：① Q235：最低的屈服强度为235MPa的碳素结构钢。（1分） ② 45：为含碳量为0.45%的优质碳素结构钢。（1分） ③ T8A：含碳量为0.8%左右的高级优质碳素工具钢。（1分） ④ GCr15：含Cr量为1.5%左右的滚动轴承。（1分） ⑤ HT200:为最低抗拉强度为200MPa的灰铁。（1分） 六、综述题（共20分） 1、答：45钢加热830℃后水冷称淬火。（1分） ①再经200℃加热后空冷称低温回火，室温组织为回M，硬度约HRC55。（2分） ②再经400℃加热后空冷称中温回火，室温组织为回T，硬度约HRC40（2分） ③再经600℃加热后空冷称高温回火，即调质处理，室温组织为回S，硬度约HRC25。（3分） 2、答：① ECF线：共晶反应：LC AE+Fe3C(Ld或Le) （1.5分） PSK线：共析反应：AS FP+Fe3C (P) （1.5分） ② A1线—→PSK线 （1分） A3线—→GS线 （1分） Acm线—→ES线 （1分） ③ 室温下组织组成为：F+P （1分） F的质量百分比：QF=(0.77-0.45)/(0.77-0.0218) ≈42.77% （1分） P的质量百分比 QP=1-42.77%=57.23% （1分） 室温下相的组成：F+ Fe3C （1分） F的质量百分比：QF=(6.69-0.45)/6.69≈93.27% （1分） Fe3C的质量百分比：QFe3C=1- 93.27% =6.73% （1分）

一、填空题（每空1分，共20分） 得分| |阅卷人| 1．按照材料的组成、结合键的特点，可将工程材料分为金属材料、陶瓷材料、_____________材料和_____________材料。 2．晶体缺陷，按几何特征可分为______________、______________和______________三种类型。 3．金属结晶的必要条件是_______________，其结晶过程要进行_______________和_______________两个过程。 4．在平衡状态下，低温莱氏体及珠光体的含碳量依次为__________、____________。 5．完全退火适用于_______________钢，其加热温度为_______________，冷却速度缓慢，得到_______________织。

题号 一 二 三 四 五 六 总分 统分人

题分 20 20 10 15 15 20 100 得分

1148℃

727℃ 6．按合金元素总含量分，合金钢可分为_______________钢、_______________ 钢、_______________钢。 7．根据石墨形态划分，铸铁可分为______________、______________、______________和______________。

二、单项选择题（每题2分，共20分） 得分| |阅卷人| （ ）1.二元合金中，铸造性能最好的是 。 A．固溶体合金 B．共晶合金 C．共析合金 D．包晶成分合金 （ ）2.在立方晶系中指数相同的晶面和晶向 。 A．互相平行 B．互相垂直 C．相互重叠 D．毫无关联 （ ）3. 实际金属结晶时，可通过控制形核率N和长大速度G的比值来控制晶粒 大小，要获得细晶粒，应采用 。 A．增大N/G值 B．减小N/G值 C．使N/G值保持不变 D．使N/G值先增大后减小 （ ）4. 在作疲劳试验时，试样承受的载荷为 。 A．静载荷 B．冲击载荷 C．交变载荷 D.动载荷 （ ）5.变形金属再结晶后 。 A．形成等轴晶，强度增大 B．形成柱状晶，塑性下降 C．形成柱状晶，强度升高 D．形成等轴晶，塑性升高 （ ）6． 马氏体的硬度主要取决于 。 A．过冷奥氏体的冷却速度 B．过冷奥氏体的转变温度 C．马氏体的含碳量 D．马氏体的亚结构 （ ）7. 淬硬性好的钢 。

合集下载

机械工程材料复习题(含部分答案)

机械工程材料复习题(含部分答案)

2010《机械工程材料》期末复习题一．名词解释题1、强度、2、塑性，3、机械性能4、固溶体：5、合金，6、相，7、过冷度，8、变质处理，9、铁素体，10、奥氏体，11、珠光体，12、莱氏体，13、渗碳体，14、碳钢，15、共析转变，16、同素异构转变，17、共晶转变，18、固溶强化，19、热加工，20、冷加工，21、加工硬化，22、过冷奥氏体，23、马氏体，24、调质处理，25、淬透性，26、淬硬性，27、回火稳定性，28、可锻铸铁，29 灰铸铁，、30、球墨铸铁二．判断正误1、.退火工件常用HRC标出其硬度，淬火工件常用HBS标出其硬度。

（）2、所有的材料均有明显的屈服现象（）3、晶界是金属晶体的常见缺陷。

（）4、.间隙固溶体一定是无限固溶体（）5、金属是多晶体，因而绝对不可以产生各向异性。

（）6、在立方晶系中,(123)晶面与[123]晶向垂直( )7、合金的强度和硬度一般都比纯金属高。

（）8、产生枝晶偏析的原因是液固相线间距小，冷却速度缓慢（）9、纯铁在室温下的晶体结构为面心立方晶格。

（）10、纯金属是在恒温下结晶的。

（）11. 同素异构转变指的是成分不变，晶体结构改变。

（）12、铁素体是置换固溶体。

（）13、渗碳体是钢中常见的固溶体相。

（）14、凡是金属都有一定塑性,因此都可进行压力加工. （）15. 某锅炉钢板图纸要求用20钢制作，金相组织检查结果，组织中珠光体占30%，则钢板符合图纸要求（）16、普通钢和优质钢是按其强度等级来区分的。

（）17、在铁碳合金中，只有共析成分点的合金结晶时，才能发生共析转变。

（）18、细化晶粒虽能提高金属的强度，但增大了金属的脆性。

（）19、金属的塑性变形主要通过位错的滑移进行。

（）20、冷塑性变形金属加热发生再结晶后，其晶格类型和晶粒形状都改变了（）21、冷热加工所形成的纤维组织能使金属出现各向异性。

（）22、对金属进行冷、热加工都会产生加工硬化。

（）23、位错的滑移是金属进行塑性变形的唯一方式。

土木工程材料复习题及答案

土木工程材料复习题及答案

《土木工程材料》复习题一、填空题1. 量取10l气干状态的卵石，称重为14.5kg；又取500g烘干的该卵石，放入装有500m l 水的量筒中，静置24h后，水面升高为685m l。

则该卵石的堆积密度为1.45g/cm3__，表观密度为__2.7g/cm3_，空隙率为。

2.密度是指材料在_绝对密实___状态下单位体积的质量。

3.材料在外力（荷载）作用下，抵抗破坏的能力称为___强度____。

4. 石灰的陈伏处理主要是为了消除过火石灰的危害。

5. 硅酸盐水泥熟料矿物组成主要有__硅酸二钙（C2S）、硅酸三钙(C3S)、铝酸三钙(C3A)_及铁铝酸四钙(C4AF)_。

6. 水泥颗粒越细，水化速度越____快____，凝结硬化后收缩越____大____，早期强度越___高___。

7. 坍落度试验是用来测试新拌混凝土的__流动性___。

8. 在和易性要求一定的条件下，采用粗砂配制的混凝土水泥用量比采用细砂配制的混凝土水泥用量____少_ __。

9. 当混凝土拌合物出现粘聚性尚好、坍落度太小时，应在保持____水灰比____不变的情况下，适当地增加___水泥浆_（水泥和水）__用量。

10. 测定混凝土立方体抗压强度的标准试件尺寸是边长为____150____mm的立方体，试件的标准养护温度为___20±3_____℃，相对湿度为大于_____90______%，养护龄期为____28______天。

11. 混凝土抗冻等级F15表示混凝土能够承受反复冻融循环次数为___15次___而不破坏。

12. 钢筋进行冷加工强化后，其塑性及韧性将明显降低。

13. 砂浆和易性包括___流动性____和____保水性____两方面的含义。

14. 建筑钢材随着含碳量的增加，其强度____提高____，塑性___降低____。

钢材的冲击韧性__是指钢材抵抗冲击荷载的能力。

16. 钢材的疲劳强度比其屈服强度____低_____，焊接性能随含碳量增大而__ 降低___。

工程材料期末考试试题及答案

工程材料期末考试试题及答案

工程材料试题答案一、（15分）名词解释（每小题3分）1.过冷度2.正火3.奥氏体4.热加工5.调质处理答案：1.过冷度—理论结晶温度与实际结晶温度之差2.正火—将钢件加热到Ac3或Ac cm以上30-50℃，保温适当时间后在静止的空气中冷却的热处理工艺，称为正火。

3.奥氏体—碳固溶于γ-Fe中形成的间隙固溶体称为奥氏体，用γ或A表示。

4.热加工—高于再结晶温度的塑性变形。

5.调质处理—将淬火加高温回火相结合的热处理称为调质处理。

对于上述名词解释,如学生用自己的语言回答,考虑其对概念或名词含义理解程度酌情给分。

二、利用铁碳相图回答下列问题（15分）（1）写出Fe-Fe3C相图上①-⑥区的组织组成物，标明A，E，C，S，P，K各点的含碳量。

①区：___F+P_____ ②区：_____P___③区： P+Fe3CⅡ__④区：P+ Fe3CⅡ+L d`⑤区：_ L d`____⑥区：_Fe3CⅠ+L d`A点：______0_____ E点：___2.14%___ C点：___4.3%__S点：_____0.8%___ P点：___0.02%__ K点：__6.69%_（2）计算室温下含碳0.6%的钢中珠光体和铁素体各占多少？（3）说明含碳量1.0%的钢比含碳量为0.5%的钢的硬度高。

答：(1) 空格中斜体部分为答案。

（6分，每空格0.5分）（2）（5分）由杠杆定律得：室温下含碳0.6%的钢中珠光体为：（0.6-0.02）/（0.8-0.02）*100%=74.4％室温下含碳0.6%的钢中铁素体为：100%-74.4%=25.6%（3）含碳量1.0%的钢中含有硬度高的渗碳体，而含碳量为0.5%的含有较硬度较低的铁素体，故含碳量1.0%的钢比含碳量为0.5%的钢的硬度高。

（4分）三、简答（24分）（每小题4分）1.在铸造生产中，采用哪些措施获得细晶粒组织？2.说明实际金属晶体缺陷种类及特征。

3.石墨的形态对铸铁都有哪些影响？4.常见的热处理方法有哪些？5.什么是铝合金的固溶处理和时效处理。

材料工程基础考试复习题及答案

材料工程基础考试复习题及答案

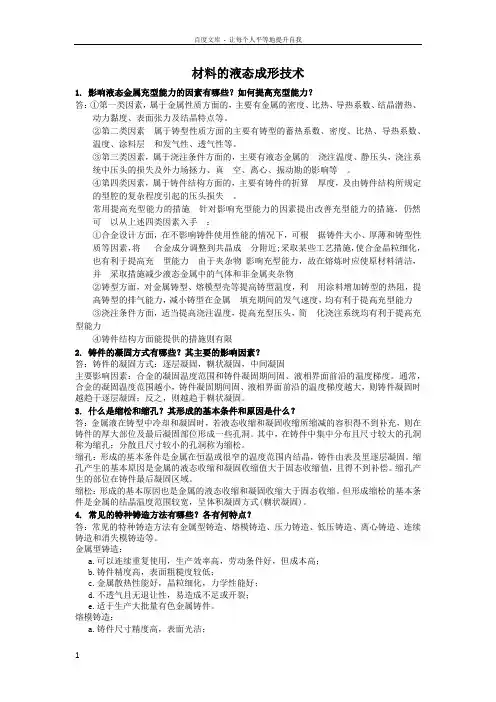

材料的液态成形技术1. 影响液态金属充型能力的因素有哪些？如何提高充型能力？答：①第一类因素，属于金属性质方面的，主要有金属的密度、比热、导热系数、结晶潜热、动力黏度、表面张力及结晶特点等。

②第二类因素属于铸型性质方面的主要有铸型的蓄热系数、密度、比热、导热系数、温度、涂料层和发气性、透气性等。

③第三类因素，属于浇注条件方面的，主要有液态金属的浇注温度、静压头，浇注系统中压头的损失及外力场拯力、真空、离心、振动勘的影响等。

④第四类因素，属于铸件结构方面的，主要有铸件的折算厚度，及由铸件结构所规定的型腔的复杂程度引起的压头损失。

常用提高充型能力的措施针对影响充型能力的因素提出改善充型能力的措施，仍然可以从上述四类因素入手：①合金设计方面，在不影响铸件使用性能的情况下，可根据铸件大小、厚薄和铸型性质等因素，将合金成分调整到共晶成分附近;采取某些工艺措施，使合金晶粒细化，也有利于提高充型能力由于夹杂物影响充型能力，故在熔炼时应使原材料清洁，并采取措施减少液态金属中的气体和非金属夹杂物②铸型方面，对金属铸型、熔模型壳等提高铸型温度，利用涂料增加铸型的热阻，提高铸型的排气能力，减小铸型在金属填充期间的发气速度，均有利于提高充型能力③浇注条件方面，适当提高浇注温度，提高充型压头，简化浇注系统均有利于提高充型能力④铸件结构方面能提供的措施则有限2. 铸件的凝固方式有哪些？其主要的影响因素？答：铸件的凝固方式：逐层凝固，糊状凝固，中间凝固主要影响因素：合金的凝固温度范围和铸件凝固期间固、液相界面前沿的温度梯度。

通常，合金的凝固温度范围越小，铸件凝固期间固、液相界面前沿的温度梯度越大，则铸件凝固时越趋于逐层凝固；反之，则越趋于糊状凝固。

3. 什么是缩松和缩孔？其形成的基本条件和原因是什么？答：金属液在铸型中冷却和凝固时，若液态收缩和凝固收缩所缩减的容积得不到补充，则在铸件的厚大部位及最后凝固部位形成一些孔洞。

其中，在铸件中集中分布且尺寸较大的孔洞称为缩孔；分散且尺寸较小的孔洞称为缩松。
