H3C_无线技术(WLAN)基础原理培训

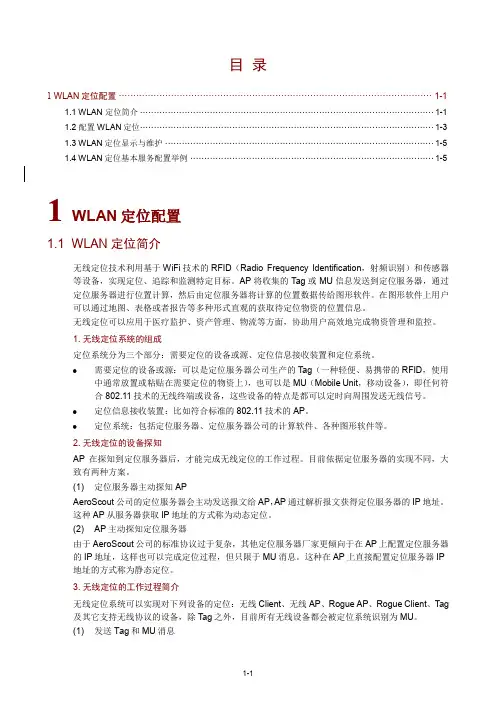

目录1 WLAN定位配置 ············································································································ 1-11.1 WLAN 定位简介 ·········································································································1-11.2 配置WLAN定位·········································································································1-31.3 WLAN定位显示与维护 ································································································1-51.4 WLAN定位基本服务配置举例 ·······················································································1-51 WLAN定位配置1.1 WLAN 定位简介无线定位技术利用基于WiFi技术的RFID（Radio Frequency Identification，射频识别）和传感器等设备，实现定位、追踪和监测特定目标。

24
安医附院无线输液系统(802.11n)
安医附院采用H3C WLAN作为其无线输液 系统的承载体，良好的开展了其无线管控 的输液业务。采用802.11n技术，AP容量 更大，速度更快，更稳定。 安医附院（安徽医科大学第一附属医院）前 身为上海东南医学院附属东南医院，创办于 1926年。经过80多年的发展，医院已成为 国家卫生部三级甲等医院，全国卫生系统先 进集体，卫生部临床药理基地，安徽省文明 标兵单位，是安徽省规模最大的、集医疗、 教学、科研、预防、康复、急救为一体的综 合性教学医院。
技术 CDMA手机 WIFI AP WIFI 终端 最大100mW 最大100mW 功率 1.55-1.07w，最低220mW
WLAN对病人辐射远小于手机
从规模应用和专业测试结果来看，H3C WLAN信号 从规模应用和专业测试结果来看，H3C WLAN信号绿色安全
2005年H3C在北京医院针对无线信号是否会对医疗设备存在干扰做 了现场测试，经过反复的、长时间测试后发现，H3C无线信号对医 疗设备无任何干扰。测试详细报告请参考附件《卫生部北京医院 H3C WLAN设备测试报告》。
WA2612-AGN

9
WA2610E-GNP的两种用法 的两种用法
室内分布式系统合路，相 当于WA1208E-GP的升 级版
2G 3G
多天线模式，用于人员稀 疏、走廊墙壁后、铁门的 情况，可将天线延伸至房 间内
这两种方式本质是相同的，只是应用场合不完全相同，需要注意的是，和 WA1208E用法相同，人数要稀疏。 这里AP可以设置到40M信道模式，接入11n客户端的时候最高可达70~80M 但使用40M信道，要注意每个AP最好设置相同的信道，避免临道干扰
5

H3C ⽆线基本配置实例h3c ⽆线控制器ac 配置H3C WX3024H ⽆线AC配置⽅法AC 控制器配置：在L3 switch 上开启DHCP server 功能，AP 、⽆线客户端Client 和有线客户端Host 都能通过DHCP server ⾃动获取IP 地址。

在L3 switch 和AC 上配置到达对端⽹段的静态路由。

在AC 上配置⽆线服务，确保Client 可以通过配置的⽆线服务接⼊⽹络。

配置注意事项配置AP 的序列号时请确保该序列号与AP 唯⼀对应，AP 的序列号可以通过AP 设备背⾯的标签获取。

配置L3 switch 和AP 相连的接⼝禁⽌VLAN 1报⽂通过，以防⽌VLAN 1内报⽂过多。

1 配置AC(1) 配置AC 的接⼝# 创建VLAN 10及其对应的VLAN 接⼝，并为该接⼝配置IP 地址。

AP 将获取该IP 地址与AC 建⽴CAPWAP 隧道。

<AC> system-view[AC] vlan 10[AC-vlan10] quit[AC] interface vlan-interface10[AC-Vlan-interface10] ip address 10.152.1.6 255.255.255.0[AC-Vlan-interface10] quit# 创建VLAN 70，AC 需要使⽤该VLAN 转发⽆线客户端数据报⽂。

[AC] vlan 70[AC-vlan70] quit# 配置AC 和L3 switch 相连的接⼝GigabitEthernet1/0/1为Trunk 类型，禁⽌VLAN 1报⽂通过，允许VLAN 10和VLAN 70通过。

[AC] interface gigabitethernet 1/0/1[AC-GigabitEthernet1/0/1] port link-type trunk[AC-GigabitEthernet1/0/1] undo port trunk permit vlan 1[AC-GigabitEthernet1/0/1] port trunk permit vlan 10 70[AC-GigabitEthernet1/0/1] quit(2)配置三层路由# 配置AC 到10.152.7.0⽹段的静态路由，指定下⼀跳的IP 地址为10.152.1.2。

H3CWLAN售前专家认证H3CWLAN售前专家认证是H3C公司推出的针对渠道售前工程师资质评定的能力认证，通过该认证的学员已具备扎实的无线网络产品知识，能够构建基础的WLAN网络解决方案，对无线网络产品技术和行业应用有着深刻理解，能够根据客户的需求和应用场景推荐并配置相关网络安全产品，具有独立的售前技术支持和交流能力。

1.考试及费用代码名称考试时长和题目类型考试费用（元/人次）G B10-157H3CE-Presales-WLAN时长60分钟，试题50道（单选/多选/判断），60分通过2002.认证条件该认证没有进阶要求。

3.培训对象有志于从事无线网络技术工作，希望参加H3C合作伙伴售前认证的.人员。

H3C公司代理商工程师。

H3C公司培训合作伙伴教师。

H3C公司产品售前技术支持人员。

4.入学要求熟悉计算机操作、Windows操作界面。

了解数据通信网络基本原理及常用网络设备。

对802.11等无线协议有一定了解。

5.培训目标完成此培训，学员能够：了解WLAN基础知识、市场发展。

熟悉并掌握H3C WLAN 产品及特点。

熟悉H3C无线产品解决方案。

掌握无线产品的场景化部署和典型配置。

掌握无线产品的基本竞争分析。

6.培训课程课程编号课程名称课程总时长（工作日）上机时长（工作日）WP -A-001H3C无线产品售前培训0.5合计0.57.培训内容WLAN基础知识、市场发展。

H3C WLAN 全系列产品及特功能介绍。

H3C无线产品解决方案。

H3C无线产品的场景化部署和典型配置。

H3C无线产品的基本竞争分析。

8.培训方式在线自学/课堂讲授。

9.成绩查询与证书发放请于考试后的第三个工作日点击以下路径申请证书：/培训认证/售前培训认证/证书申请。

该认证只发放电子证书，不发放纸质证书。

备注：未通过考试的考生无法在网站上申请证书。

10.有效期和重认证考生通过考试后，将会获得由H3C公司统一签发H3CE证书，证书有效期2年。
