钢丝绳绳端固定连接方式及安全要求

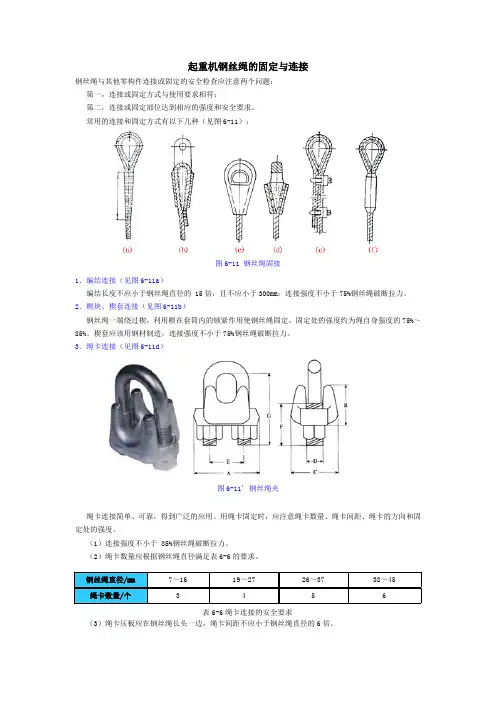

起重机钢丝绳的固定与连接钢丝绳与其他零构件连接或固定的安全检查应注意两个问题：第一，连接或固定方式与使用要求相符；第二，连接或固定部位达到相应的强度和安全要求。

常用的连接和固定方式有以下几种（见图6-11）：图6-11 钢丝绳固接1．编结连接（见图6-11a）编结长度不应小于钢丝绳直径的 15倍，且不应小于300mm；连接强度不小于75%钢丝绳破断拉力。

2．楔块、楔套连接（见图6-11b）钢丝绳一端绕过楔，利用楔在套筒内的锁紧作用使钢丝绳固定。

固定处的强度约为绳自身强度的75%～85%。

楔套应该用钢材制造，连接强度不小于75%钢丝绳破断拉力。

3．绳卡连接（见图6-11d）图6-11' 钢丝绳夹绳卡连接简单、可靠，得到广泛的应用。

用绳卡固定时，应注意绳卡数量、绳卡间距、绳卡的方向和固定处的强度。

（1）连接强度不小于 85%钢丝绳破断拉力。

（2）绳卡数量应根据钢丝绳直径满足表6-6的要求。

表6-6绳卡连接的安全要求（3）绳卡压板应在钢丝绳长头一边，绳卡间距不应小于钢丝绳直径的6倍。

4．锥形套浇铸法和铝合金套压缩法等的连接（见图6-11c）钢丝绳末端穿过锥形套筒后松散钢丝，将头部钢丝弯成小钩，浇入金属液凝固而成。

其连接应满足相应的工艺要求，固定处的强度与钢丝绳自身的强度大致相同。

钢丝绳受到强大的拉应力作用，通过卷绕系统时反复弯折和挤压造成金属疲劳，并且由于运动引起与滑轮或卷筒槽摩擦，经一段时间的使用，钢丝绳表层的钢丝首先出现缺陷。

例如，断丝、锈蚀磨损、变形等，使其他未断钢丝所受的拉力更大，疲劳与磨损更厉害，从而使断丝速度加快。

当钢丝绳的断丝数和变形发展到一定程度，钢丝绳无法保证正常安全工作，就应该及时报废、更新。

钢丝绳使用安全程度由下述各项标准考核：断丝的性质与数量；绳端断丝情况；断丝的局部密集程度；断丝的增长率；绳股折断情况；绳径减小和绳芯折断情况；弹性降低；外部及内部磨损程度；外部及内部腐蚀程度；变形情况；由于热或电弧而造成的损坏情况；塑性伸长的增长率等。

钢丝绳使用安全规范（）目录一、钢丝绳使用基本要求： (3)二、钢丝绳检查报废标准： (7)三、吊运熔化或炽热金属的钢丝绳选择 (8)四、钢丝绳绳端连接的安全要求 (8)五、钢丝绳的维护 (9)一、钢丝绳使用基本要求：1、使用前必须检查绳索是否有损坏；2、钢丝绳不得有急剧的曲折、环圈、跳丝或砸扁等缺陷；3、钢丝绳末端结成绳套时，最少用三个卡子，若用编结法时，其编结部分长度不少于钢丝绳直径的15倍，但最短不少于30cm；4、钢丝绳严禁用打结的方法连接，卷扬用钢丝绳不得有接头；5、使用中如发现出油现象（新绳例外）即表明钢丝绳变形很大、应立即停止工作，进行检查处理；6、钢丝绳应经常保持清洁，一般每年浸油一次，油料用钢丝绳油或汽缸油等（油温不得超过80℃）；7、吊运熔液金属（钢、铁水包）的钢丝绳，绳芯应为天然的材料（石棉或软金属制成）钢、铁水包上应安置隔热挡板，以免钢丝绳受热；8、用钢丝绳捆绑时，遇有尖锐棱角物件时应垫好，保持吊物平衡，炽热金属不能捆。

9、应遵守下列二表的规定：表1：钢丝绳允许工作负荷与钢丝绳额定负荷和夹角的关系即：在有夹角时钢丝绳允许的实际工作负荷＝钢丝绳额定负荷×K。

表2：抗拉强度为1550Mpa，安全系数为6时，钢丝绳允许工作负荷表。

二、钢丝绳检查报废标准：对标准的钢丝绳，在断丝与磨损的指标上，按下述要求检查、报废：1、钢丝绳断丝数在一个捻距内达到表3的规定数则应报废。

2、钢丝绳有锈蚀或磨损时，应将表3报废断丝数按表4折减，并按折减后的断丝数报废。

3、吊运炽热金属或危险品的钢丝绳的报废断丝数。

取一般起重机钢丝绳报废断丝数的一半，其中包括钢丝表面磨蚀进行的折减。

表3钢丝绳报废断丝数（GB1102—74）注：①一个捻节距，指每股钢丝绳绕一周的轴向距离。

②表中断丝数是指细钢绳，粗钢丝每根相当于1.7根细钢丝。

表4钢丝绳折减系数表注：钢丝径向磨损或腐蚀量超过原直径的40%应报废。

三、吊运熔化或炽热金属的钢丝绳选择1、吊运危险物品的起升用钢丝绳，一般应用比设计工作级别高一级的工作级别的安全系数。

钢丝绳末端固定技术
一、目的
为规范全公司范围内使用的钢丝绳的末端固定，避免因
钢丝绳固定不规范造成钢丝绳末端打滑、严重磨损，从而导
致生产安全事故的发生，根据国家相关规范，特制定发布本
技术指导文件。

二、定义
本文件提到的钢丝绳是指公司生产运营过程中所有承
拉、承重等受力钢丝绳。

公司实际生产过程中涉及到钢丝绳固定的主要有各类
型起重机械配备的钢丝绳、吊物捆扎使用到的钢丝绳。

三、安全技术介绍
钢丝绳末端固定方法有多种，如下：
其中：（1）为编结固定；（2）为楔块固定；（3）锥形套
浇铸固定；（4）、（6）皆为铝合金套压缩法固定；（5）绳卡连接固定。

因编结固定、锥形套浇筑固定、铝合金压缩法固定都是
钢丝绳出厂时即已完成，为永久固定，固无需了解相关固定
方法，日常检查中确保此类固定无明显受损即可。

本技术文件主要介绍楔块固定与绳卡固定方法：
1.楔块固定：
即：钢丝绳受力端应水平或垂直进入楔套，钢丝绳末端应从
倾斜角度出来。

2.绳卡固定：
（1）.绳卡设置的正确方向：
即：U形端全部卡在钢丝绳末端，马蹄槽全部卡在长绳端。

（2）.绳卡的设置数量要求：
（3）.绳卡间距要求：
绳卡间距不应小于钢丝绳直径的６倍，最后一个绳卡距离钢丝绳末端不应小于140mm。

钢丝绳使用安全规范（）目录一、钢丝绳使用基本要求： (3)二、钢丝绳检查报废标准： (5)三、吊运熔化或炽热金属的钢丝绳选择 (5)四、钢丝绳绳端连接的安全要求 (6)五、钢丝绳的维护 (7)一、钢丝绳使用基本要求：1、使用前必须检查绳索是否有损坏；2、钢丝绳不得有急剧的曲折、环圈、跳丝或砸扁等缺陷；3、钢丝绳末端结成绳套时，最少用三个卡子，若用编结法时，其编结部分长度不少于钢丝绳直径的15倍，但最短不少于30cm；4、钢丝绳严禁用打结的方法连接，卷扬用钢丝绳不得有接头；5、使用中如发现出油现象（新绳例外）即表明钢丝绳变形很大、应立即停止工作，进行检查处理；6、钢丝绳应经常保持清洁，一般每年浸油一次，油料用钢丝绳油或汽缸油等（油温不得超过80℃）；7、吊运熔液金属（钢、铁水包）的钢丝绳，绳芯应为天然的材料（石棉或软金属制成）钢、铁水包上应安置隔热挡板，以免钢丝绳受热；8、用钢丝绳捆绑时，遇有尖锐棱角物件时应垫好，保持吊物平衡，炽热金属不能捆。

9、应遵守下列二表的规定：表1：钢丝绳允许工作负荷与钢丝绳额定负荷和夹角的关系即：在有夹角时钢丝绳允许的实际工作负荷＝钢丝绳额定负荷×K。

表2：抗拉强度为1550Mpa，安全系数为6时，钢丝绳允许工作负荷表。

二、钢丝绳检查报废标准：对标准的钢丝绳，在断丝与磨损的指标上，按下述要求检查、报废：1、钢丝绳断丝数在一个捻距内达到表3的规定数则应报废。

2、钢丝绳有锈蚀或磨损时，应将表3报废断丝数按表4折减，并按折减后的断丝数报废。

3、吊运炽热金属或危险品的钢丝绳的报废断丝数。

取一般起重机钢丝绳报废断丝数的一半，其中包括钢丝表面磨蚀进行的折减。

表3钢丝绳报废断丝数（GB1102—74）注：①一个捻节距，指每股钢丝绳绕一周的轴向距离。

②表中断丝数是指细钢绳，粗钢丝每根相当于1.7根细钢丝。

表4钢丝绳折减系数表注：钢丝径向磨损或腐蚀量超过原直径的40%应报废。

三、吊运熔化或炽热金属的钢丝绳选择1、吊运危险物品的起升用钢丝绳，一般应用比设计工作级别高一级的工作级别的安全系数。
