电力系统保护与控制张艳霞_书后习题答案

一、重要概念1．微机保护装置硬件包括那几部分？1.答：5部分。

微机保护装置硬件包括数据采集单元、数据处理单元、开关量输入输出系统、通讯接口、稳压电源。

2．输电线路高频保护包括哪几种？答：包括高频闭锁方向保护、高频闭锁距离保护、高频闭锁零序方向保护和电流相差高频电流差动保护。

3．电力载波高频通道有几种?常用那种？答：电力载波高频通道有两种；第1种是相相制，第2种是相地制。

4．影响距离保护正确动作的主要因素？答；（1）短路点过渡电阻的影响。

（2）电力系统震荡的影响。

（3）电压互感器二次回路断线的影响。

（4）保护安装地点与故障点间的分支线的影响。

（5）电流互感器和电压互感器误差的影响。

5. 变压器的励磁涌流有哪些特点？答：.包含有很大成分的非周期分量，约占基波60%，偏向时间轴一侧；包含有大量高次谐波，以二次谐波为主；波形之间出现间断角，间断角可以达到80以上。

6. 简述继电保护与自动重合闸配合后加速工作原理及使用场合。

线路故障，第1次继电保护有选择性跳闸，起动重合闸，临时性故障，重合闸成功，如果是永久性故障，第2次无选择性跳闸。

加速切除故障。

称为后加速。

主要应用在110kV及以上电网。

7. 30°接线方式的阻抗继电器适用于做什么元件，在送电端和受电端宜分别采用什么的接线方式？答：30°接线方式的阻抗继电器适用于做启动元件，在送电端宜采用-30°接线方式，在受电端宜采用+30°接线方式。

8.继电保护的高频通道有哪三种？2.答：继电保护的高频通道有：（1）载波通道；（2）微波通道；（3）光纤通道。

9.变压器的轻瓦斯和重瓦斯的保护动作值分别采用什么来表示？答：轻瓦斯的保护动作值采用气体体积大小表示；重瓦斯的保护动作值采用油流速度大小表示。

10.根据重合闸控制断路器所接通或断开的电力元件不同，重合闸可分为哪几类？答：根据重合闸控制断路器所接通或断开的电力元件不同，重合闸可分为 （1）线路重合闸。

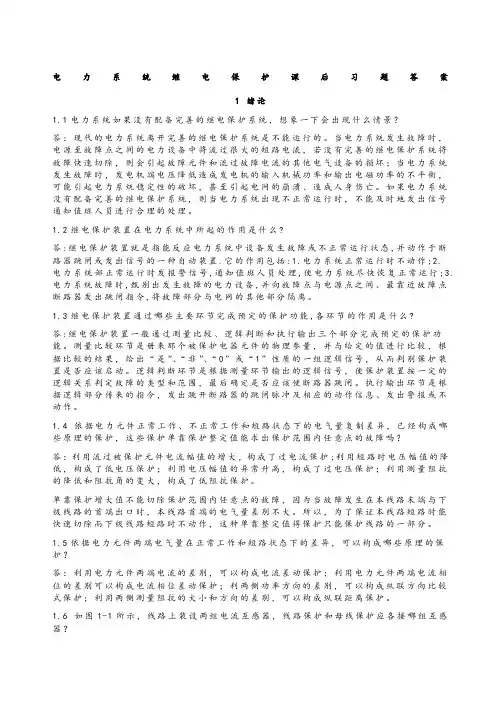

电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

天津大学22春“电气工程及其自动化”《电力系统保护与控制》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.变压器的瓦斯保护能反应()。

A.变压器油箱内的故障B.油面降低C.变压器油箱内故障和油面降低D.引出线短路参考答案：C2.反应过量保护和欠量保护的灵敏系数定义相同。

()A.正确B.错误参考答案：B3.零序电流保护，能反应各种不对称性短路，但不反应三相对称性短路。

()A、对B、错参考答案：B4.发电机纵联差动保护没有动作死区。

()A.正确B.错误参考答案：B5.B.等于1C.小于1D.可能大于1或等于1或小于1参考答案：D6.从继电保护原理上讲受系统振荡影响的有()。

A、零序电流保护B、负序电流保护C、距离保护参考答案：C7.零序电流保护具有()特点。

A、接线简单、灵敏度低B、接线简单、可靠性低C、动作迅速和保护区稳定D、接线简单、灵敏度高、保护区稳定参考答案：D8.无论是发生对称短路还是不对称短路，()将发生突变。

A、负序分量B、零序分量C、正序分量D、正序分量和负序分量参考答案：C9.变压器的瓦斯保护能反应()。

A、变压器油箱内的故障B、油面降低C、变压器油箱内故障和油面降低参考答案：C10.电力系统出现两相短路时，短路点距母线的远近与母线上负序电压的值的关系是()。

A、距故障点越远负序电压越高B、距故障点越近负序电压越高C、与故障点位置无关参考答案：B11.快速切除线路任意一点故障的主保护是()。

A、距离保护B、零序电流保护C、纵联保护参考答案：C12.发电机失磁故障可采用无功改变方向、机端测量阻抗超越静稳边界圆的边界、机端测量阻抗进入异步静稳边界阻抗圆为主要依据，检测失磁故障。

()A、对B、错参考答案：A13.瓦斯保护是变压器油箱内部故障的()。

A、主保护B、后备保护C、辅助保护参考答案：A14.B.对短线路大C.与线路长度无关参考答案：B15.利用二次谐波分量制动原理构成的变压器纵差动保护，可以有效地躲过()的影响。

电气控制装调习题库与参考答案一、单选题（共65题，每题1分，共65分）1.交流伺服电动机的转子通常做成( )式。

A、罩极B、鼠笼C、线绕D、凸极正确答案：B2.对于只是用来反映供电系统不正常工作状态的保护装置，就不要求保护动作的( )。

A、可靠性B、灵敏性C、选择性D、快速性正确答案：D3.考虑到重要负荷供电连续性的高度要求，为适应带负荷操作，10KV、6KV母线分段处应装设( )。

A、断路器B、跌落式熔断器C、隔离开关D、负荷开关正确答案：A4.“为防止故障扩大，减轻其危害程序，系统发生故障时，保护装置应尽快动作，切除故障”反映的是保护装置( )方面的要求。

A、可靠性B、选择性C、灵敏性D、速动性正确答案：D5.电压型逆变器采用电容滤波，电压较稳定，( )，调速动态响应较慢，适用于多电机传动及不可逆系统。

A、输出电流为尖脉冲B、输出电流为矩形波C、输出电压为尖脉冲D、输出电压为矩形波正确答案：DC数控系统工作时是( )。

A、先插补，后加工B、先加工，后插补C、一边插补，一边加工D、只加工正确答案：C7.电流正反馈主要补偿( )上电压的损耗。

A、电源内阻B、电枢电阻C、电抗器电阻D、电枢回路电阻正确答案：B8.在电压负反馈调速系统中加入电流正反馈的作用是当负载电流增加时，晶闸管变流器输出电压( )从而使转速降减小，系统的静特性变硬。

A、不变B、增加C、减小D、微减小正确答案：B9.直流电动机调速的方法中，( )能实现无级调速且能量损耗小。

A、斩波器B、直流他励发电机与直流电动机组C、削弱磁场D、改变电枢回路电阻正确答案：A10.X62W铣床工作台作左右进给运动时，十字操作手柄必须置于( )以解除工作台横向进给、纵向进给和上下移动之间的互锁。

A、左边或右边位置B、左边位置C、中间零位D、向上位置正确答案：C11.他励直流电动机采用调压调速时，电动机的转速是在( )额定转速范围内调整。

A、大于B、等于C、小于D、(2～3)倍正确答案：C12.通用变频器安装时，应( )，以便于散热。
