DELL-R730安装操作系统图解教程

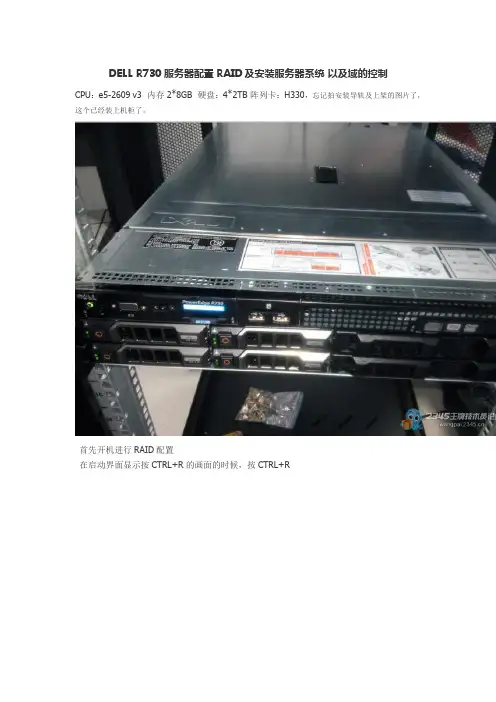

DELL R730服务器配置RAID及安装服务器系统以及域的控制CPU：e5-2609 v3 内存2*8GB 硬盘：4*2TB 阵列卡：H330，忘记拍安装导轨及上架的图片了，这个已经装上机柜了。

首先开机进行RAID配置在启动界面显示按CTRL+R的画面的时候，按CTRL+R进行到虚拟磁盘管理器界面这里忘记拍图了，在网上找的图片首先进入到VG MGMT菜单（这里可以用CTRL+NT和CTRL+P切换菜单）按F2展开虚拟磁盘创建菜单选择create new VD创建新的虚拟磁盘RAID LEVEL选项，可以看到所支持的RAID级别，根据硬盘数量的不同，这里显示的也会有区别，我有4块2T硬盘，做RAID5。

这里选择RAID5回车确定。

由于划分RAID5后，硬盘总大小还有6TB，大于2TB不支持BIOS启动，先划分个小磁盘安装系统。

勾选要加入RAID的磁盘，在VD SIZE处输入磁盘容量做完RAID的效果CTRL+N切换到 PD MGMT菜单，可以看到磁盘的状态为ONLINE。

这里不用保存，直接ESC退出重启即可。

下面接着来安装操作系统，我这里安装的是WINDOWS SEVER 2008 R2 重启到这个界面，按F10进入到Lifecycle Controller界面选择OS部署第一项是先设置RAID，由于刚才已经设置过了，所以选择下面的选项，直接安装系统。

（DELL客户不建议在这里做RAID，所以在开机时先按CTRL+R，在虚拟磁盘管理器界面配置了RAID。

）启动模式选择BIOS，选择系统为2008选择手动模式，把系统光盘放入光驱。

检查没有问题，点击完成并重启。

重启后，开始安装2008server此服务器主要用来做文件服务器，所以选择企业版完全安装，注意不要选为服务器核心安装了。

这里大家都知道了，选择自定义安装完毕，见到熟悉的登录界面。

如何搭配上次配置了RAID以及安装了2008SERVER系统，这台R730服务器，主要是用来做公司的文件服务器，搭配域控来使用。

D E L L服务器系统安装图文步骤实用型Newly compiled on November 23, 2020DELL服务器系统安装基本步骤服务器的操作系统安装方式和普通终端机的安装方式有着很大的不同点，主要是因为服务一般都是安装有多块高速硬盘，通过SCSI适配卡来实现硬盘的RAID组合。

由于使用了SCSI卡来管理硬盘资源，服务器操作系统的安装方式就有部分区别于普通电脑的安装流程。

接下来通过图文和说明来初步掌握一下服务器系统的基本安装步骤：一、DELL服务器开机，选择”F11=Boot Menu”光盘引导，插入DELL自带的系统安装Linux引导光盘。

二、稍等片刻，屏幕出现如下界面（不同版本的DOSA光盘界面可能略有不同，但所有步骤一样）首先确认A:选择语言为简体中文（此语言为安装向导提示语言，并非操作系统语言）B:键盘类型选择美式英语C:点击单击此处访问服务器设置处，进入下一步安装进入服务器设置；第一步：设置好服务器的时间和日期以及时区，然后选择继续第二步：在配置RAID项，请选择跳过RAID配置第三步：根据您的需要选择操作系统。

（如果选项中没有您所需要的系统，则您所需要的系统没有通过DELL在该机型上的可用性测试，可能出现驱动程序装不上的情况，除非您改变操作系统，否则DELL将无法对您提供系统安装的技术支持）备注:由于linux 不支持 CERC SATA raid(也就是sata raid 配置不起作用),所以安装是需要把raid关闭.如果你有配置raid 会出现:第四步：为Red Hat En噶terprise Linux 配置硬盘驱动器.调整您的分区大小，可以进行修改。

第五步：可以跳过此设置(点击继续)，网络配置可以等系统安装完成后再进行配置，如果您已经知道您公司的IT分配的IP地址，可以在此设置（DELL提醒您安装操作系统时请拔除网线，待打好系统补丁后再插上网线，以防止病毒入侵）第六步：根据页面提示，填入相应的配置信息，包括系统名称,域名,防火墙,语言,Root密码,DNS服务器,默认网关.(可以跳过以后配置)第七步：确认安装摘要后，确认弹出CD已选中，然后选择继续。

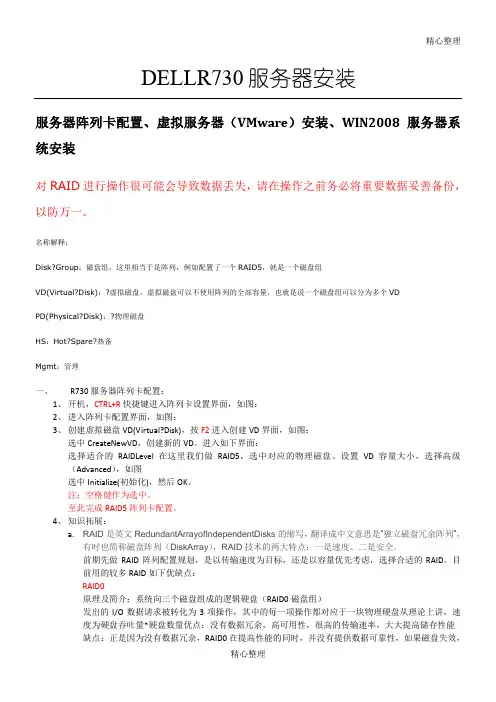

精心整理DELLR730服务器安装服务器阵列卡配置、虚拟服务器（VMware）安装、WIN2008服务器系统安装对RAID进行操作很可能会导致数据丢失，请在操作之前务必将重要数据妥善备份，以防万一。

名称解释：Disk?Group：磁盘组，这里相当于是阵列，例如配置了一个VD(Virtual?Disk)：?PD(Physical?Disk)：?物理磁盘HS：Hot?Spare?热备Mgmt：管理一、R730服务器阵列卡配置：1、开机，CTRL+R2、3、，按F2进入创建VD界面，如图：选中VD。

进入如下界面：RAID5，选中对应的物理磁盘、设置VD容量大小，选择高级（选中OK。

至此完成RAID5阵列卡配置。

4、知识拓展：a.RAID是英文RedundantArrayofIndependentDisks的缩写，翻译成中文意思是“独立磁盘冗余阵列”，有时也简称磁盘阵列（DiskArray），RAID技术的两大特点：一是速度、二是安全。

前期先做RAID阵列配置规划，是以传输速度为目标，还是以容量优先考虑，选择合适的RAID。

目前用的较多RAID如下优缺点：RAID0原理及简介：系统向三个磁盘组成的逻辑硬盘（RAID0磁盘组）发出的I/O数据请求被转化为3项操作，其中的每一项操作都对应于一块物理硬盘从理论上讲，速度为硬盘吞吐量*硬盘数量优点：没有数据冗余，高可用性，很高的传输速率，大大提高储存性能缺点：正是因为没有数据冗余，RAID0在提高性能的同时，并没有提供数据可靠性，如果磁盘失效，将影响到整个数据，一旦损坏，无法恢复。

适用：适用于个人、者图形工作站等数据安全要求不高的领域。

注意事项：1.raid0的两个硬盘必须容量、规格相同。

2.组成raid0的两个硬盘在改变主从盘设置时将需要重新分区，原来磁盘里的所有数据将全部丢失。

同一通道的两个硬盘在不改变主从盘设置的前提下可以更改位置，其结果不影响磁盘里的数据和读写操作。

DELL R730服务器配置RAID及安装服务器系统以及域的控制CPU：e5-2609 v3 内存2*8GB 硬盘：4*2TB 阵列卡：H330，忘记拍安装导轨及上架的图片了，这个已经装上机柜了。

首先开机进行RAID配置在启动界面显示按CTRL+R的画面的时候，按CTRL+R进行到虚拟磁盘管理器界面这里忘记拍图了，在网上找的图片首先进入到VG MGMT菜单（这里可以用CTRL+NT和CTRL+P切换菜单）按F2展开虚拟磁盘创建菜单选择create new VD创建新的虚拟磁盘RAID LEVEL选项，可以看到所支持的RAID级别，根据硬盘数量的不同，这里显示的也会有区别，我有4块2T硬盘，做RAID5。

这里选择RAID5回车确定。

由于划分RAID5后，硬盘总大小还有6TB，大于2TB不支持BIOS启动，先划分个小磁盘安装系统。

勾选要加入RAID的磁盘，在VD SIZE处输入磁盘容量做完RAID的效果CTRL+N切换到 PD MGMT菜单，可以看到磁盘的状态为ONLINE。

这里不用保存，直接ESC退出重启即可。

下面接着来安装操作系统，我这里安装的是WINDOWS SEVER 2008 R2 重启到这个界面，按F10进入到Lifecycle Controller界面选择OS部署第一项是先设置RAID，由于刚才已经设置过了，所以选择下面的选项，直接安装系统。

（DELL客户不建议在这里做RAID，所以在开机时先按CTRL+R，在虚拟磁盘管理器界面配置了RAID。

）启动模式选择BIOS，选择系统为2008选择手动模式，把系统光盘放入光驱。

检查没有问题，点击完成并重启。

重启后，开始安装2008server此服务器主要用来做文件服务器，所以选择企业版完全安装，注意不要选为服务器核心安装了。

这里大家都知道了，选择自定义安装完毕，见到熟悉的登录界面。

如何搭配上次配置了RAID以及安装了2008SERVER系统，这台R730服务器，主要是用来做公司的文件服务器，搭配域控来使用。
