材料弹性常数E、μ的测定——电测法测定弹性模量E和泊松比μ

  • 格式：docx
  • 大小：204.67 KB
  • 文档页数：6

1 实验名称：材料弹性常数E、μ的测定 班级： 姓名： 学号： 同组者：

一、实验目的 1. 测量金属材料的弹性模量E和泊松比μ； 2. 验证单向受力胡克定律； 3. 学习电测法的基本原理和电阻应变仪的基本操作。

二、实验仪器和设备 1. 微机控制电子万能试验机； 2. 电阻应变仪； 3. 游标卡尺。 三、试件 中碳钢矩形截面试件，名义尺寸为bt = (166)mm2； 材料的屈服极限MPas360。

四、实验原理和方法 1、实验原理： 材料在比例极限内服从虎克定律，在单向受力状态下，应力与应变成正比： E （1）

上式中的比例系数E称为材料的弹性模量。 由以上关系，可以得到： PEA （2）

材料在比例极限内，横向应变与纵向应变之比的绝对值为一常数：



 （3）

上式中的常数称为材料的横向变形系数或泊松比。 本实验采用增量法，即逐级加载，分别测量在各相同载荷增量P作用下，产生的应变增量i。

于是式（2）和式（3）分别写为： 2

iiAPE0 （4） iii





 （5）

根据每级载荷得到的Ei和i，求平均值：

nEEnii1

（6）

nnii1

 （7）

以上即为实验所得材料的弹性模量和泊松比。上式中n为加载级数。

2、实验方法 （1）、电测法 电测法基本原理：

电测法是以电阻应变片为传感器，通过测量应变片电阻的改变量来确定构件应变，并进一步利用胡克定律或广义胡克定律确定相应的应力的实验方法。 试验时，将应变片粘贴在构件表面需测应变的部位，并使应变片的纵向沿需测应变的方向。当构件该处沿应变片纵向发生正应变时，应变片也产生同样的变形。这时，敏感栅的电阻由初始值R变为R+ΔR。在一定范围内，敏感栅的电阻变化率ΔR/R与正应变ε成正比，即： RkR

上式中，比例常数k为应变片的灵敏系数。故只要测出敏感栅的电阻变化率，即可确定相应的应变。 电阻应变仪测点桥的原理： 电桥B、D端的输出电压为：

14231234()()BDRRRRUURRRR

当每一电阻分别改变1234,,,RRRR时，B、D端的输出电压变为：

1144223311223344

()()()()()()RRRRRRRRUURRRRRRRR



略去高阶小量，上式可写为：

312124

2121234

()()BDRRRRRRUURRRRRR

在测试时，一般四个电阻的初始值相等，则上式变为： 3

3124

1234()4BDRRRRUURRRR

得到： 1234()4BDkUU

如果将应变仪的读数按应变标定，则应变仪的读数为：

12344()BDUkU

（2）、加载方法——增量法与重复加载法 增量法可以验证力与变形之间的线性关系，若各级载荷增量ΔP相同，相应的应变增量也应大致相等，这就验证了虎克定律，如右图所示。

五、实验步骤 1. 设计实验所需各类数据表格； 2. 测量试件尺寸； 分别在试件标距两端及中间处测量厚度和宽度，将三处测得横截面面积的算术平均值作为试样原始横截面积 。 3. 拟定加载方案； 4. 试验机准备、试件安装和仪器调整； 5. 确定组桥方式、接线和设置应变仪参数； 6. 检查及试车： 检查以上步骤完成情况，然后预加载荷至加载方案的最大值，再卸载至初载荷以下，以检查试验机及应变仪是否处于正常状态。 7. 进行试验： 加初载荷，记下此时应变仪的读数或将读数清零。然后逐级加载，记录每级载荷下各应变片的应变值。同时注意应变变化是否符合线性规律。重复该过程至少两到三遍，如果数据稳定，重复性好即可。 8. 数据经检验合格后，卸载、关闭电源、拆线并整理所用设备。 六、试验结果处理

1. 实验数据记录 I F/KN 通道号 1 2 3 4 5 6 7 8 9 10

Ⅰ 1 0 0 0 0 0 0 0 0 0 0 3 115 74 -32 -22 98 95 150 136 172 232 5 219 163 -59 -47 202 188 297 264 341 463 7 314 255 -86 -74 305 278 443 388 504 689

 P P0 P1 0 Pn  P 增量法示意图

电阻应变仪的基本测量电路 4

9 408 351 -113 -102 411 368 588 511 667 916 Ⅱ 1 0 0 0 0 0 0 0 0 0 0 3 112 77 -31 -22 96 98 154 140 171 233 5 217 167 -56 -46 203 190 302 265 340 463 7 311 258 -86 -75 306 277 445 386 501 687 9 407 353 -113 -102 412 367 590 508 664 915

Ⅲ 1 0 0 0 0 0 0 0 0 0 0 3 108 80 -31 -24 102 91 150 126 169 227 5 206 170 -59 -51 205 182 298 251 334 453 7 304 265 -84 -77 308 278 450 379 499 683 9 397 359 -112 -106 410 368 597 503 661 910

2. 取三次结果平均值 1 2 3 4 5 6 7 8 9 10 1 0 0 0 0 0 0 0 0 0 0

3 111.67 77 -31.33 -22.67 98.67 94.67 151.33 134 170.67 230.67

5 214 166.67 -58 -48 203.3 186.6 299 260 338.33 459.67

7 309.67 259.33 -85.33 -75.33 306.3 277.6 446 384.33 501.33 686.33

9 404 354.33 -112.67 -103.33 411 367.6 591.67 507.33 664 913.67

F\KN 1、2平均 3、4平均 5、6平均 1 0 0 0 3 94.335 -27 96.67 5 190.335 -53 195 7 284.5 -80.33 292 9 379.165 -108 389.335

A0=S=h×b=16×6=96 mm2 载荷 纵向应变Δε’i×106 横向应变Δεi×106 泊松比μi（|Δε’i/Δεi|）

1KN 0 0 —

1-3KN 94.335 -27 0.28621

通 道

应

变 F/kN 5

3-5KN 96 -26 0.27083 5-7KN 94.165 -27.33 0.29024 7-9KN 94.665 -27.67 0.29229

∴== 0.28489

3. 弹性模量E 载荷 Δε’ × 106 Δε ×106 Δε7× 106 Δε8× 106 Δε9× 106 Δε10×

106 iiAPE0

（GPa）

1KN 0 0 0 0 0 0 — 1-3KN 94.335 -27 151.33 134 170.67 230.67 215.5 3-5KN 96 -26 147.67 126 167.66 229 213.7 5-7KN 94.165 -27.33 147 124.33 163 226.66 214.0 7-9KN 94.665 -27.67 145.67 123 162.67 227.34 214.0 平均值 94.79126 -27 147.9175 126.8325 166 228.4176 214.3

∴E=214.3GPa

4. 在坐标纸上，在—坐标系下描出实验点，然后拟合成直线，以验证胡克定律； 应力σ（Pa） 应变ε 0 0 2.08× 107 94.335 4.17× 107 190.335 6.25× 107 284.5 8.33× 107 379.165

020406080100120050100150200250300350400

横向应变

纵向应变

泊松比

合集下载

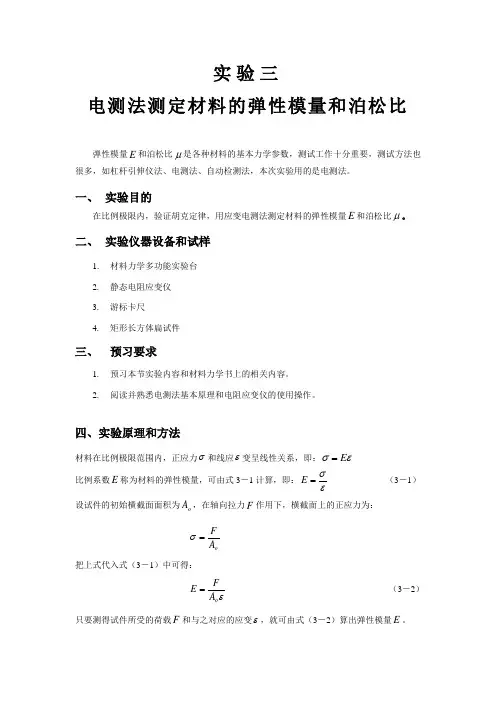

拉伸时材料弹性模量e和泊松比的测定

拉伸时材料弹性模量e和泊松比的测定

实验三电测法测定材料的弹性模量和泊松比弹性模量E 和泊松比μ是各种材料的基本力学参数，测试工作十分重要，测试方法也很多，如杠杆引伸仪法、电测法、自动检测法，本次实验用的是电测法。

一、 实验目的在比例极限内，验证胡克定律，用应变电测法测定材料的弹性模量E 和泊松比μ。

二、 实验仪器设备和试样1. 材料力学多功能实验台2. 静态电阻应变仪3. 游标卡尺4. 矩形长方体扁试件三、 预习要求1. 预习本节实验内容和材料力学书上的相关内容。

2. 阅读并熟悉电测法基本原理和电阻应变仪的使用操作。

四、实验原理和方法材料在比例极限范围内，正应力σ和线应ε变呈线性关系，即：εσE =比例系数E 称为材料的弹性模量，可由式3－1计算，即：εσ=E （3－1） 设试件的初始横截面面积为o A ，在轴向拉力F 作用下，横截面上的正应力为： o A F =σ 把上式代入式（3－1）中可得：εo A F E = （3－2） 只要测得试件所受的荷载F 和与之对应的应变ε，就可由式（3－2）算出弹性模量E 。

受拉试件轴向伸长，必然引起横向收缩。

设轴向应变为ε，横向应变为ε'。

试验表明，在弹性范围内，两者之比为一常数。

该常数称为横向变形系数或泊松比，用μ表示，即：εεμ'= 轴向应变ε和横向应变ε'的测试方法如下图所示。

在板试件中央前后的两面沿着试件轴线方向粘贴应变片1R 和'1R ，沿着试件横向粘贴应变片2R 和'2R 。

为了消除试件初曲率和加载可能存在偏心引起的弯曲影响，采用全桥接线法。

分别是测量轴向应变ε和横向应变ε'的测量电桥。

根据应变电测法原理基础，试件的轴向应变和横向应变是每台应变仪应变值读数的一半，即：r εε21= '='r εε21 实验时，为了验证胡克定律，采用等量逐级加载法，分别测量在相同荷载增量F ∆作用下的轴向应变增量ε∆和横向应变增量ε'∆。

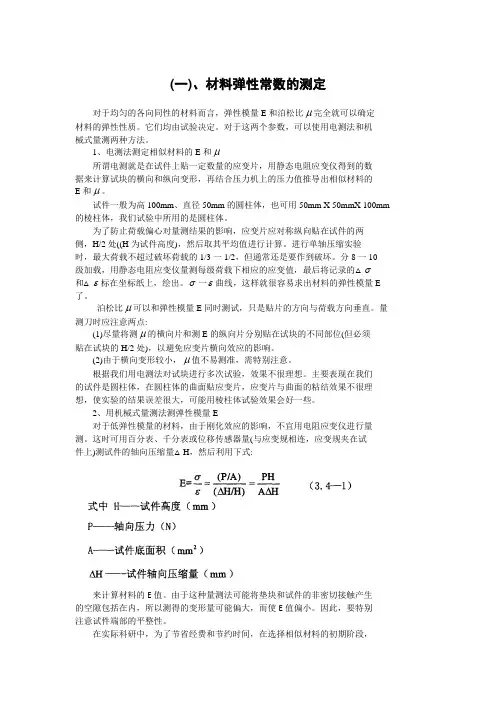

材料弹性常数的测定
