ATMEGA8L最小系统板元件清单

单片机最小系统定义及其组成部分
单片机最小系统是指单片机能够正常工作所必须的最基本的电路系统。

它由单片机芯片、晶振、复位电路、电源电路和外设电路等组成。

1. 单片机芯片
单片机芯片是单片机最小系统的核心部分，它是整个系统的控制中心。

单片机芯片包含了CPU、存储器、输入输出接口、定时器、串行通信接口等功能模块，可以实现各种控制和处理任务。

2. 晶振
晶振是单片机最小系统中的重要组成部分，它提供了单片机的时钟信号。

单片机需要时钟信号来同步各种操作，晶振的频率决定了单片机的工作速度。

常用的晶振有4MHz、8MHz、12MHz等。

3. 复位电路
复位电路是单片机最小系统中的重要组成部分，它用于在单片机上电或者复位时将单片机的各个寄存器和状态清零，使单片机进入初始状态。

复位电路通常由复位电路芯片和复位电路电阻组成。

4. 电源电路
电源电路是单片机最小系统中的重要组成部分，它为单片机提供电源。

电源电路通常由稳压电路、滤波电容、电源开关等组成，可以保证单片机的稳定工作。

5. 外设电路
外设电路是单片机最小系统中的重要组成部分，它用于连接单片机和各种外设，如LED、LCD、键盘、麦克风等。

外设电路通常由电阻、电容、晶体管、继电器等组成，可以实现单片机与外设之间的数据交换和控制。

单片机最小系统是由单片机芯片、晶振、复位电路、电源电路和外设电路等组成的。

它是单片机能够正常工作所必须的最基本的电路系统。

在实际应用中，单片机最小系统可以根据具体需求进行扩展和改进，以满足不同的应用需求。

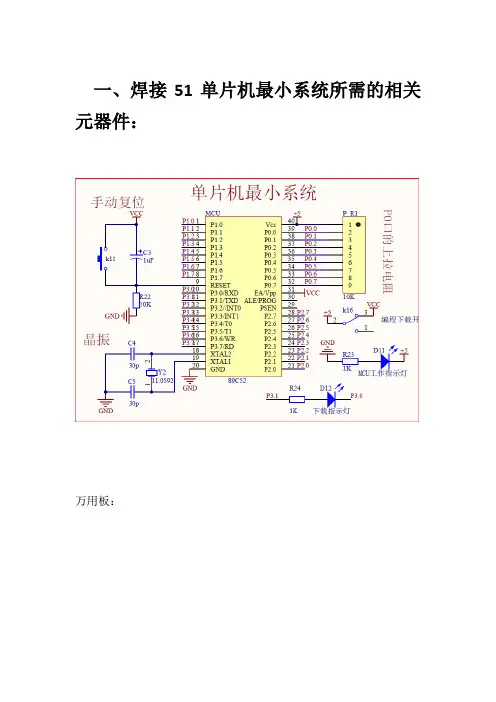

一、焊接51单片机最小系统所需的相关元器件：
万用板：
51单片机：
40脚IC插座：
11.0592MHz晶振：
30p陶瓷电容：
10uF电解电容：
电阻（10 K和1K）：
10K的上拉电阻：（接P0口的，如不用到P0口课不用）
发光二极管：
四脚按键：
开关：
二、关于三个题目可能要用到的元器件：
1、花样灯
万用板（星火这边每组只提供一个），单片机最小系统（相关元器件及电路图见上），电阻，发光二极管，
2、简易门铃
万用板（星火这边每组只提供一个），单片机最小系统（相关元器件及电路图见上），三极管，电阻四脚按键
蜂鸣器：
3、数码管
万用板（星火这边每组只提供一个），单片机最小系统（相关元器件及电路图见上），电阻，三极管，四脚按键
一个四位数码管：。

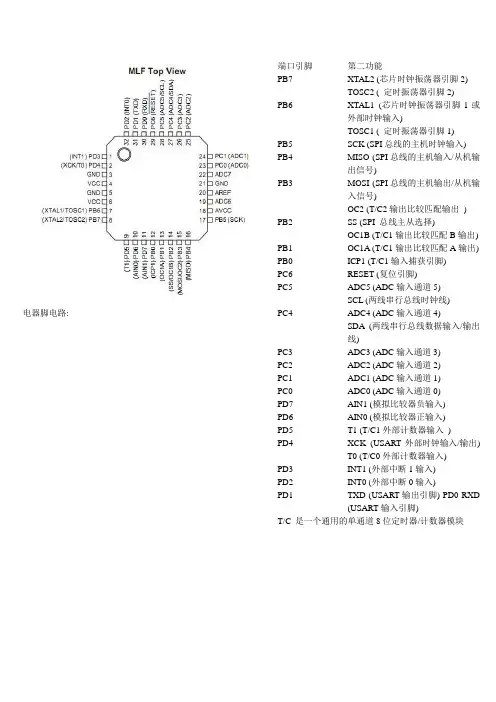

电器脚电路: 端口引脚第二功能
PB7 XTAL2 (芯片时钟振荡器引脚2)
TOSC2 ( 定时振荡器引脚2)
PB6 X TAL1 (芯片时钟振荡器引脚1或
外部时钟输入)
TOSC1 ( 定时振荡器引脚1)
PB5 SCK (SPI总线的主机时钟输入) PB4 M ISO (SPI总线的主机输入/从机输
出信号)
PB3 MOSI (SPI总线的主机输出/从机输
入信号)
OC2 (T/C2输出比较匹配输出) PB2 SS (SPI 总线主从选择)
OC1B (T/C1输出比较匹配B输出) PB1 OC1A (T/C1输出比较匹配A输出) PB0 ICP1 (T/C1输入捕获引脚)
PC6 RESET (复位引脚)
PC5 ADC5 (ADC输入通道5)
SCL (两线串行总线时钟线)
PC4 ADC4 (ADC输入通道4)
SDA (两线串行总线数据输入/输出
线)
PC3 ADC3 (ADC输入通道3)
PC2 ADC2 (ADC输入通道2)
PC1 ADC1 (ADC输入通道1)
PC0 ADC0 (ADC输入通道0)
PD7 AIN1 (模拟比较器负输入)
PD6 AIN0 (模拟比较器正输入)
PD5 T1 (T/C1外部计数器输入)
PD4 X CK (USART外部时钟输入/输出)
T0 (T/C0外部计数器输入)
PD3 INT1 (外部中断1输入)
PD2 INT0 (外部中断0输入)
PD1 TXD (USART输出引脚) PD0 RXD
(USART输入引脚)
T/C 是一个通用的单通道8位定时器/计数器模块。

51单片机最小系统及元件1. 前言51单片机是一款非常常见的单片机，广泛应用于嵌入式系统和智能控制领域。

在这个领域，最小系统是最基本的硬件。

本文将介绍51单片机最小系统以及必要的元件。

2. 51单片机最小系统51单片机最小系统是由单片机、晶振、电源和复位电路组成的。

其中，单片机是控制中心，晶振为单片机提供时钟信号，电源为完成单片机运算提供电能，而复位电路则保证单片机正常工作。

2.1 单片机51单片机一般使用的是AT89C51型号，别名为P89V51RD2。

它由8位CPU、ROM、RAM、I/O端口、计时器/计数器、串口和中断控制器等功能模块组成。

具体的，AT89C51单片机主要参数如下：参数描述CPU 8051指令集兼容的8位CPU，占据纯CPU面积的75%ROM 可重写/擦除1K~64K字节RAM 128~256字节I/O端口4个8位I/O端口，可映射到外部I/O空间计时器/计数器两个16位计时器，一个8位计时器/计数器串口一个全双工/半双工可编程串口中断控制器5个中断源，2个优先级2.2 晶振晶振是单片机最小系统中的另一个关键元件。

它为单片机提供时钟信号，控制单片机的运行。

在51单片机最小系统中，一般使用的是12MHz的晶振。

2.3 电源为单片机提供电能，一般使用的是7805型稳压电源。

在电路中配合一个电容，电容的充放电作用可以过滤电源噪声，提高电源稳定性。

2.4 复位电路复位电路起到保持单片机在一个已知状态的作用，保证程序的正常运行。

在51单片机最小系统中，均采用外部复位电路。

3. 元件使用51单片机最小系统还要添加其他必要元件，以满足特定的功能要求。

这里我们列出一些可能会用到的常用元件。

3.1 LEDLED为发光二极管，它是电子元器件的一种。

当施加电压时，LED会发出光信号。

通过选择不同颜色的LED来指示系统状态。

3.2 按钮开关按钮开关一般被用来实现系统的输入。

我们可以通过按下按钮来改变系统状态，使单片机进入不同的工作模式。
