螺纹的鉴别和检测方法

螺钉的检验方法

螺钉是一种常见的紧固件，广泛应用于各个领域。为了确保螺钉的质量和可靠性，需要进行严格的检验。本文将介绍螺钉的检验方法。

一、外观检验

螺钉的外观检验主要是通过目视观察，检查螺钉表面是否有明显的缺陷或损伤，如裂纹、划痕、变形等。同时还需检查螺纹的完整性和清晰度，确保螺纹没有松动或变形。

二、尺寸检验

螺钉的尺寸检验是指对螺钉的长度、直径、螺纹长度等尺寸进行测量和检查。常用的测量工具有卡尺、螺纹规等。在检验过程中，需要按照设计图纸或标准规范的要求进行测量，并对测量结果进行记录和比对，确保螺钉的尺寸符合要求。

三、力学性能检验

螺钉的力学性能检验是指对螺钉的拉伸强度、扭矩强度等力学性能进行检测。常用的检测设备有拉力试验机、扭力试验机等。在检验过程中，需要按照相应的标准进行试验，并记录和分析试验结果，确保螺钉的力学性能满足要求。

四、耐腐蚀性检验

螺钉在使用过程中常常会接触到各种腐蚀介质，因此需要进行耐腐蚀性检验。常用的检测方法有盐雾试验、酸碱试验等。在检验过程中，将螺钉置于相应的腐蚀介质中，观察一定时间后，检查螺钉是否有腐蚀、变色等现象，以评估螺钉的耐腐蚀性能。

五、材料成分检验

螺钉的材料成分对其性能和可靠性有着重要影响。常用的材料成分检验方法有化学成分分析、金相分析等。在检验过程中，需要取样并进行相应的化学分析或金相观察，以确定螺钉的材料成分是否符合要求。

六、热处理效果检验

螺钉经过热处理后，可以提高其硬度和强度。为了确保热处理效果良好，需要进行热处理效果检验。常用的方法有金相观察、硬度测试等。在检验过程中，需要对螺钉进行相应的检测和测试，以确定热处理效果是否符合要求。

七、标志检验

螺钉上通常会有一些标志，如生产厂商标志、产品型号标志等。标志检验主要是检查这些标志是否清晰、准确，并与相应的标准规定一致。

总结起来，螺钉的检验方法包括外观检验、尺寸检验、力学性能检验、耐腐蚀性检验、材料成分检验、热处理效果检验和标志检验。通过这些检验方法，可以确保螺钉的质量和可靠性，保证其在使用过程中的安全和稳定性。

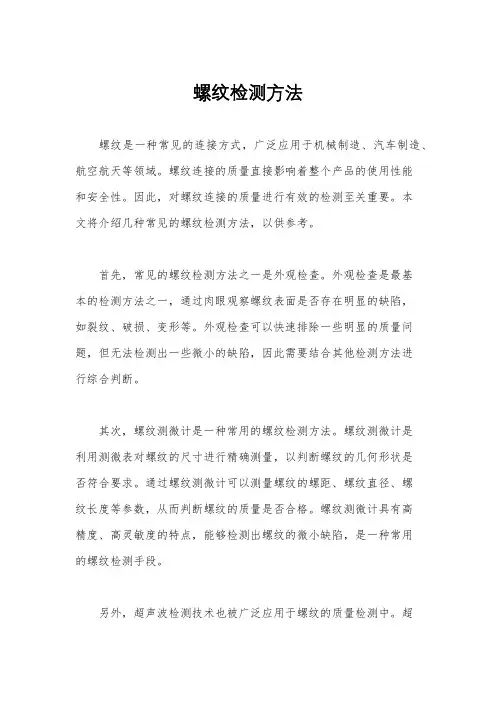

螺纹检测方法

螺纹是一种常见的连接方式，广泛应用于机械制造、汽车制造、航空航天等领域。螺纹连接的质量直接影响着整个产品的使用性能和安全性。因此，对螺纹连接的质量进行有效的检测至关重要。本文将介绍几种常见的螺纹检测方法，以供参考。

首先，常见的螺纹检测方法之一是外观检查。外观检查是最基本的检测方法之一，通过肉眼观察螺纹表面是否存在明显的缺陷，如裂纹、破损、变形等。外观检查可以快速排除一些明显的质量问题，但无法检测出一些微小的缺陷，因此需要结合其他检测方法进行综合判断。

其次，螺纹测微计是一种常用的螺纹检测方法。螺纹测微计是利用测微表对螺纹的尺寸进行精确测量，以判断螺纹的几何形状是否符合要求。通过螺纹测微计可以测量螺纹的螺距、螺纹直径、螺纹长度等参数，从而判断螺纹的质量是否合格。螺纹测微计具有高精度、高灵敏度的特点，能够检测出螺纹的微小缺陷，是一种常用的螺纹检测手段。

另外，超声波检测技术也被广泛应用于螺纹的质量检测中。超声波检测技术利用超声波在材料中传播的特性，通过对螺纹进行超声波扫描，可以检测出螺纹中的内部缺陷，如气泡、夹杂、裂纹等。超声波检测技术具有快速、准确的优点，能够对螺纹的内部质量进行全面检测，是一种非常有效的螺纹检测方法。

最后，X射线检测技术也是一种常用的螺纹检测方法。X射线检测技术利用X射线的穿透能力，可以对螺纹进行内部缺陷的检测。通过对螺纹进行X射线透射，可以清晰地显示出螺纹内部的结构和缺陷情况，从而判断螺纹的质量是否符合要求。X射线检测技术具有高分辨率、非破坏性的特点，能够对螺纹进行全面的内部检测，是一种非常可靠的螺纹检测手段。

综上所述，螺纹的质量检测是非常重要的，对于不同类型的螺纹，可以选择适合的检测方法进行检测。外观检查、螺纹测微计、超声波检测技术和X射线检测技术都是常用的螺纹检测方法，各有其特点和适用范围。在实际应用中，可以根据具体情况选择合适的检测方法，确保螺纹连接的质量符合要求。

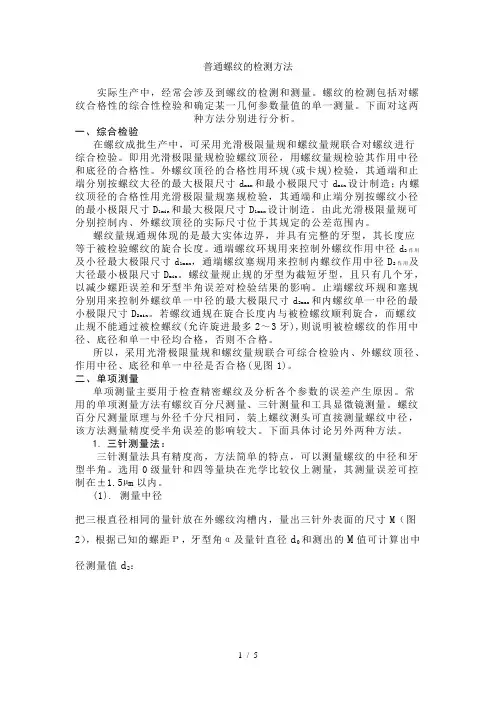

1 / 5 普通螺纹的检测方法

实际生产中，经常会涉及到螺纹的检测和测量。螺纹的检测包括对螺纹合格性的综合性检验和确定某一几何参数量值的单一测量。下面对这两种方法分别进行分析。

一、综合检验

在螺纹成批生产中，可采用光滑极限量规和螺纹量规联合对螺纹进行综合检验。即用光滑极限量规检验螺纹顶径，用螺纹量规检验其作用中径和底径的合格性。外螺纹顶径的合格性用环规(或卡规)检验，其通端和止端分别按螺纹大径的最大极限尺寸dmax和最小极限尺寸dmin设计制造；内螺纹顶径的合格性用光滑极限量规塞规检验，其通端和止端分别按螺纹小径的最小极限尺寸D1min和最大极限尺寸D1max设计制造。由此光滑极限量规可分别控制内、外螺纹顶径的实际尺寸位于其规定的公差范围内。

螺纹量规通规体现的是最大实体边界，并具有完整的牙型，其长度应等于被检验螺纹的旋合长度。通端螺纹环规用来控制外螺纹作用中径d2作用及小径最大极限尺寸d1max，通端螺纹塞规用来控制内螺纹作用中径D2作用及大径最小极限尺寸Dmin。螺纹量规止规的牙型为截短牙型，且只有几个牙，以减少螺距误差和牙型半角误差对检验结果的影响。止端螺纹环规和塞规分别用来控制外螺纹单一中径的最大极限尺寸d2max和内螺纹单一中径的最小极限尺寸D2min。若螺纹通规在旋合长度内与被检螺纹顺利旋合，而螺纹止规不能通过被检螺纹(允许旋进最多2～3牙),则说明被检螺纹的作用中径、底径和单一中径均合格，否则不合格。

所以，采用光滑极限量规和螺纹量规联合可综合检验内、外螺纹顶径、作用中径、底径和单一中径是否合格(见图1)。

二、单项测量

单项测量主要用于检查精密螺纹及分析各个参数的误差产生原因。常用的单项测量方法有螺纹百分尺测量、三针测量和工具显微镜测量。螺纹百分尺测量原理与外径千分尺相同，装上螺纹测头可直接测量螺纹中径，该方法测量精度受半角误差的影响较大。下面具体讨论另外两种方法。

1. 三针测量法：

`螺纹深度检验方法

一、引言

螺纹作为机械工程中常见的连接元件，其质量的好坏直接关系到机械产品的性能和安全。螺纹深度是螺纹质量的重要参数之一，因此，对螺纹深度的检验显得尤为重要。本文将详细介绍螺纹深度的检验方法，旨在为读者提供准确、专业的检测手段，以确保螺纹的质量。

二、螺纹深度的概念及重要性

螺纹深度指的是螺纹牙型从顶部到底部的垂直距离，它是决定螺纹连接强度和密封性能的关键因素。如果螺纹深度不足，会导致连接松动、密封不严等问题；反之，如果螺纹深度过大，则会增加连接的难度，甚至损坏螺纹。因此，对螺纹深度的精确控制是确保螺纹质量的重要环节。

三、螺纹深度检验的常用方法

1. 直接测量法

直接测量法是最简单、最直观的螺纹深度检验方法。它通过使用游标卡尺、千分尺等测量工具，直接测量螺纹牙型的深度。这种方法操作简便，但精度较低，适用于一般精度的螺纹检验。

2. 投影测量法

投影测量法是利用光学投影原理，将螺纹轮廓投影到屏幕上，然后通过测量屏幕上的影像来得到螺纹深度。这种方法具有较高的测量精度，适用于对螺纹精度要求较高的场合。但需要注意的是，投影测量法对环境光线和屏幕质量要求较高，否则会影响测量结果的准确性。

3. 显微镜测量法 显微镜测量法是利用显微镜的放大功能，观察并测量螺纹牙型的深度。这种方法适用于微小螺纹的测量，具有较高的测量精度。但显微镜测量法操作较为繁琐，且对操作者的技能要求较高。

4. 三坐标测量法

三坐标测量法是一种基于坐标测量的螺纹深度检验方法。它通过使用三坐标测量机，对螺纹进行三维扫描，然后利用测量软件对扫描数据进行处理，得到螺纹深度的精确值。这种方法具有测量精度高、自动化程度高等优点，适用于批量检测和高精度螺纹的测量。但三坐标测量法的设备成本较高，且对操作者的技能要求也相对较高。

四、螺纹深度检验的注意事项

1. 选择合适的检验方法：根据螺纹的规格、精度要求和实际条件，选择合适的检验方法。对于一般精度的螺纹，可以采用直接测量法；对于高精度螺纹，应选择投影测量法、显微镜测量法或三坐标测量法。
