--内页可以根据需求调整合适字体及大小-- 湖 北 交 通 职 业 技 术 学 院
教 学 设 计
教师姓名 黄刚 授课班级 1402035 授课形式 PPT/视频/实验
授课日期 2015年 3 月 日 授课时数 8
课程名称 汽车电子及电器
章节名称 增补内容：电子电路基础知识
教学背景 学生为汽车整形技术专业的，有一定的汽车专业基础知识，对汽车结构及发展有一定的了解。现在要学习汽车电器知识，考虑学生的实际水平，进行电子电路基础知识的补充介绍。
教学目标 知识目标：掌握电路的基本概念、电路连接的基本特点、电路图的组成；理解电和磁的基本关系、电磁感应原理；了解二极管、三极管的基本特性。
能力目标：能够识读简单的电路图；会用左手、右手安培定则；会使用万用表对二极管、三极管进行简易测试。
素质目标：培养学习兴趣，明确学习目标，加强团队合作意识。
教学重点 电路连接的基本特点，二极管、三极管的基本特性
教学难点 电磁感应原理
课外作业 搜集一些讲课没有涉及到的汽车新技术进行交流。
教学设计 备注
Ⅰ、教学信息
本内容为汽车整形技术专业钣喷方向汽车概论课程中的一个学习项目，对象为汽车专业单招班一年级学生，有了一定的汽车结构基础知识。通过本任务的学习学生要对汽车电路及电子技术方面的基本内容有一定的了解，为后续汽车电器知识的学习打下基 3 础。并要进一步培养学生学习兴趣，让他们明确学习目标。
Ⅱ、教学目标
授课主要流程设计 备注
Ⅲ、教学流程
一、课程引入
汽车电气设备是汽车的重要组成部分，随着汽车技术的进步，汽车电气设备的结构与性能也在不断改进，特别是电子技术在汽车上的广泛应用已经成为现代汽车电气设备的重要标志。但要对汽车电气设备的相关知识进行全面掌握，必须具有一定的电工电子基础知识。
教学活动：
1. 讲解汽车电工电子技术的基本概念和原理：
- 使用PPT展示汽车电工电子技术的基本概念和原理，包括电流、电压、电阻、电路等基础概念的介绍。
- 通过图示和实例解释电工电子技术在汽车中的应用，如点火系统、照明系统、充电系统等。
2. 演示电工电子技术的实际操作：
- 准备实验设备，如多用途电表、电路板、电线等。
- 指导学生进行基本的电路连接操作，如串联、并联电路的搭建。
- 演示如何使用多用途电表进行电流、电压、电阻的测量。
- 引导学生观察和记录实验现象，并对结果进行分析和解释。
3. 分析实际案例，让学生了解电工电子技术在汽车中的应用：
- 提供多个实际案例，如汽车启动系统故障、车灯亮度不足等问题。
- 分组讨论，让学生分析故障原因，并提出解决方案。
- 学生通过讨论和交流，增进对电工电子技术应用于汽车的理解。
4. 学生进行讨论，分享自己对汽车电气系统维护的看法和经验：
- 设定问题，如如何保养汽车电气系统、如何应对常见故障等。
- 学生进行小组讨论，分享自己的看法和经验。
- 鼓励学生积极提问和回答，促进互动和思维碰撞。
5. 总结讲解内容，布置课后作业：
- 对本节课的重点内容进行总结和回顾。
- 解答学生提出的问题，澄清疑惑。
- 布置课后作业，如阅读相关资料、完成实验报告、解答练习题等。
教学评价：
1. 课堂提问：通过提问学生对基本概念和原理的理解程度，帮助他们巩固知识。
2. 实验报告：评估学生的实际操作能力和问题解决能力，检验他们对电工电子技术的掌握情况。
3. 课后作业：检验学生对课堂内容的掌握程度，包括阅读理解、计算题、分析题等。
4. 期末考试：全面评估学生的学习成果，覆盖课程的各个方面。
教学资源：
1. 教材：选择与课程内容相符合的汽车电工电子技术基础教材，如《汽车电子技术导论》。

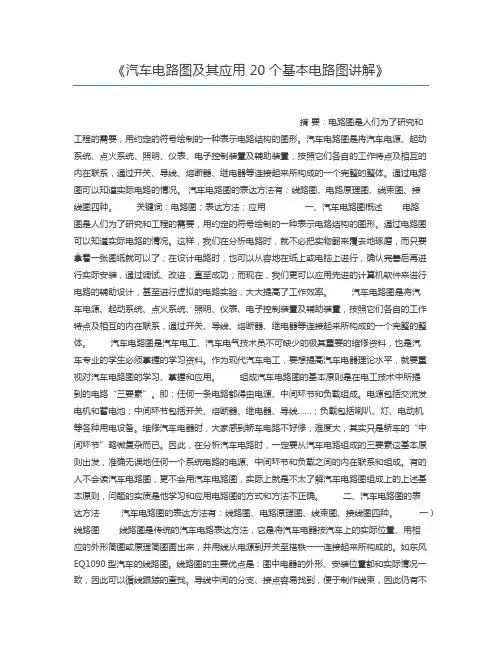

《汽车电路图及其应用 20个基本电路图讲解》
摘 要：电路图是人们为了研究和工程的需要，用约定的符号绘制的一种表示电路结构的图形。汽车电路图是将汽车电源、起动系统、点火系统、照明、仪表、电子控制装置及辅助装置，按照它们各自的工作特点及相互的内在联系，通过开关、导线、熔断器、继电器等连接起来所构成的一个完整的整体。通过电路图可以知道实际电路的情况。 汽车电路图的表达方法有：线路图、电路原理图、线束图、接线图四种。 关键词：电路图；表达方法；应用 一、汽车电路图概述 电路图是人们为了研究和工程的需要，用约定的符号绘制的一种表示电路结构的图形。通过电路图可以知道实际电路的情况。这样，我们在分析电路时，就不必把实物翻来覆去地琢磨，而只要拿着一张图纸就可以了；在设计电路时，也可以从容地在纸上或电脑上进行，确认完善后再进行实际安装，通过调试、改进，直至成功；而现在，我们更可以应用先进的计算机软件来进行电路的辅助设计，甚至进行虚拟的电路实验，大大提高了工作效率。 汽车电路图是将汽车电源、起动系统、点火系统、照明、仪表、电子控制装置及辅助装置，按照它们各自的工作特点及相互的内在联系，通过开关、导线、熔断器、继电器等连接起来所构成的一个完整的整体。 汽车电路图是汽车电工、汽车电气技术员不可缺少的极其重要的维修资料，也是汽车专业的学生必须掌握的学习资料。作为现代汽车电工，要想提高汽车电器理论水平，就要重视对汽车电路图的学习、掌握和应用。 组成汽车电路图的基本原则是在电工技术中所提到的电路“三要素”。即：任何一条电路都得由电源、中间环节和负载组成。电源包括交流发电机和蓄电池；中间环节包括开关、熔断器、继电器、导线……；负载包括喇叭、灯、电动机等各种用电设备。维修汽车电器时，大家感到轿车电路不好修，难度大，其实只是轿车的“中间环节”略微复杂而已。因此，在分析汽车电路时，一定要从汽车电路组成的三要素这基本原则出发，准确无误地任何一个系统电路的电源、中间环节和负载之间的内在联系和组成。有的人不会读汽车电路图，更不会用汽车电路图，实际上就是不太了解汽车电路图组成上的上述基本原则，问题的实质是他学习和应用电路图的方式和方法不正确。 二、汽车电路图的表达方法 汽车电路图的表达方法有：线路图、电路原理图、线束图、接线图四种。 一）

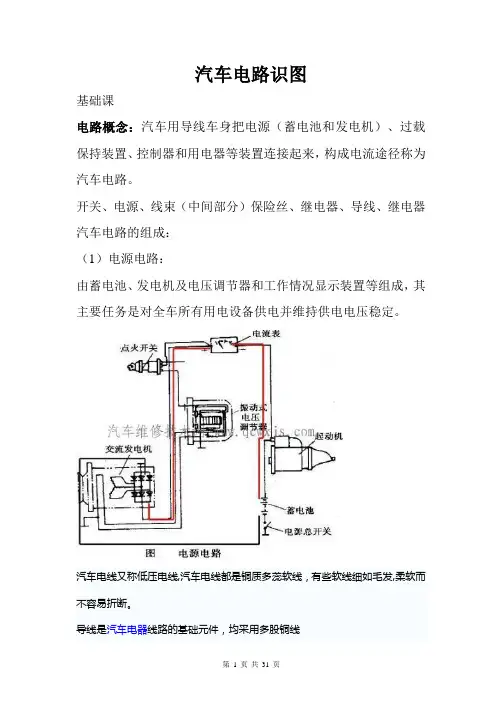

第 1 页 共 31 页 汽车电路识图
基础课
电路概念：汽车用导线车身把电源（蓄电池和发电机）、过载保持装置、控制器和用电器等装置连接起来，构成电流途径称为汽车电路。
开关、电源、线束（中间部分）保险丝、继电器、导线、继电器
汽车电路的组成：
（1）电源电路：
由蓄电池、发电机及电压调节器和工作情况显示装置等组成，其主要任务是对全车所有用电设备供电并维持供电电压稳定。
汽车电线又称低压电线,汽车电线都是铜质多蕊软线，有些软线细如毛发,柔软而不容易折断。
导线是汽车电器线路的基础元件，均采用多股铜线 第 2 页 共 31 页
汽车导线的分类
按承受电压的高低分类：高压导线和低压导线。
高压导线
高压导线结构； 铜芯线 阻尼线
（1）高压导线用途：传递点火系高压
（2）高压导线特点：绝缘包层厚、线芯面积小。
带阻尼的高压线可抑制和衰减点火系统产生的高频电子波，降低对无线电设备及电控装置的干扰。
低压导线
低压导线的种类：普通导线 起动电缆 搭铁电缆
普通低压导线 第 3 页 共 31 页 带绝缘层的铜质多股软线，导线的截面积主要根据其工作电流来选择，导线截面不得小于0.5mm2。导线截面在4mm2以上采用单色线， 4mm2以下采用双色线。
起动电缆
带绝缘包层的大截面铜质或铝质多丝软线，接蓄电池和起动机。
蓄电池搭铁线
1）、一种带绝缘层或者另一种不带绝缘层的扁形软铜线。
2）、作用：连接蓄电池与汽车金属部分，利于电路形成回路。
低压导线标称截面积所允许的负载电流。
导线截面积
导线的截面积根据所用电气设备的电流值确定。为保证导线有足够的机械强度，规定截面积不能小于0.5m㎡。 第 4 页 共 31 页 根据用电设备的负载电流大小选择导线的截面积。
其一般原则为：长时间工作的电气设备可选用实际载流量60%的导线；短时间工作的用电设备可选用实际载流量60%－100%之间的导线。
同时，还应考虑电路中的电压降和导线发热等情况，以免影响用电设备的电气性能和超过导线的允许温度。
