仪表流程图中常见面符号(参考模板)

3
TB
接线端子箱
8
RX
4
DB
无接线端子分线箱
9CB5源自PX仪表电源接线端子 板10
BA
穿板接头
3、电缆、电线、管线字母代号。 见表3
表3
电缆、电线、管线字母代号
序 号 1 2 3 4
字母代 号
名称
序 号
字母代 号
名称
C P AP NP
电缆、电线 气动信号管缆、 管线 空气源管线 氮气源管线
5 6 7
2、为了便于识图，将有关仪表位号的编写原则介绍如下：
1.表示被测变量的第一字母，必须在字母代号的起 始，其后可有一个或多个表示功能的后继字母。不 同类的被测变量分开编写。例如TI,PI等。 2.第一字母是按被测变量，不是按仪表的结构确定 的。例如用于测量流量的差压记录仪应写为FR，而 不是PDR..。 3.第一字母的修饰字母用小写英文字母d（差）与被 测变量字母组合应视为一个字母。例如TdI表示温差 指示。 4.仪表功能字母所表示的可以是名词、动词、形容 词。例如I可以是指示仪（名词），可以是指示（动 词）；T可以是变送器，也可以是表示传送等。 5.仪表同时具有指示和记录二种功能时，功能字母 代号只写R，I省略不写。 6.后继功能字母书写顺序是：“IRCTQSA”.
IP PP TP
冲击管线 保护管线 保温伴热管线
4、常用图形符号：见表4
表4
常用图形符号
图形符号 名称 图形符号 名称 图形符号
名称 测量点 测量点 电信号线 活塞执行机 构 M
嵌在管道中 的控制仪表
气压信号线
电动执行机 构
无孔板取压 接头
液压信号线
执行机构与 手轮组合
孔板

工艺流程图是描述工艺生产过程的技 术图纸，他用规定的图形符号表明了 整个生产过程所用的工艺设备、管道、 介质及流向等基本工艺组成。
44页
2019/10/24
第1章 管道仪表流程图常用图例符号 工业炉
45页
2019/10/24
第1章 管道仪表流程图常用图例符号
46页
2019/10/24
第1章 管道仪表流程图常用图例符号 换热气、冷却器、蒸发器
第1章 管道仪表流程图常用图例符号
管道仪表流程图（P&ID:Piping and Instument Diagram）:带控制点的工艺流程图。 用统一规定的图形符号和文字代号，用图示 的方法把建立化工工艺装置所需的全部设备、 仪表、管道、阀门及主要管件，按其各自的 功能及工艺要求组合起来，以起到描述工艺 装置的结构和功能的作用。
13页
2019/10/24
第1章 管道仪表流程图常用图例符号
3、仪表位号按不同的被测变量分类，同一装置同类被 测变量的仪表位号中顺序号可以连续也可不连续； 不同被测变量的仪表位号不能连续编号。
4、同一仪表回路有两个以上功能相同的仪表，在仪表 位号后附加尾缀（大写字母）区别。如：FT-201A、 FT-201B表示该回路有两台流量变送器。
35页
2019/10/24
第1章 管道仪表流程图常用图例符号
36页
2019/10/24
第1章 管道仪表流程图常用图例符号 控制阀体图形符号
37页
2019/10/24
第1章 管道仪表流程图常用图例符号
38页
2019/10/24
第1章 管道仪表流程图常用图例符号 能源中断时阀位的图形符号
39页
2019/10/24

在流程图中绘出工艺设备的轮廓形状并在图纸的上方标出设备的名称和设计代号主物料管道用粗实线表示每段管道上都标出管道的设计代号和管道口径
仪表常用图例符号及带控制点工艺流程图知识
1
概述 流程图是对仪表工程施工起指导作用的一份重要图纸。 在流程图中，绘出工艺设备的轮廓形状，并在图纸的上方标出设备的名称和设 计代号，主物料管道用粗实线表示，每段管道上都标出管道的设计代号和管道 口径。粗实线上的箭头表示工艺管道中介质流动的方向。有 特殊安装要求（如 需保温）的管道在图中均用符号表示。仪表的控制点及控制系统用细条线和圆 圈表示，在圆圈内标出仪表设计位号。同一个控制系统，其参数符号和设计序 号相同，并用细条线连接在一起。 看流程图首先要熟悉图中各种图形符号所表示的意义，才能比较方便地识图。
23
16
三、流程图中仪表符合标注方法 1.流程图中用细实线圆圈表示仪表，仪表位号写在圆圈内，字母符号写在圆 圈的上半圆中，数字编号和尾缀写在下半圆中。集中仪表盘面仪表，圆圈中 有一横。如图1(a) 就地安装仪表中间没有一横。如图(b)
17
2.仪表测量点是由设备轮廓线或工艺管道线引到仪表圆圈的线的起点，一般无特定 的图形符号。如
15
7.数字编号的区域编号和回路编号一般均自1开始，按顺序排列，但允许中间 有空号。 8.仪表回路编号按被测变量分开编号，同一区域的同一被测变量的仪表，其 回路编号从1开始按顺序编列，不同被测变量的仪表，不合在一起连续给出回 路编号。 9.同一区域内测量一个变量的回路中，仪表位号的第一字母和数字编号应相 同。例如：LI-1002,LRC-1002,LV1002表示是同一区域内一个液位记录调节 系统中的仪表。 10.如一个回路中有一个以上相同字母代号（即被测变量和功能相同）的仪表， 在数字编号的后面加大写英文字母的尾缀以示区别。例如：用FT-201A,FT201B表示一个回路中有二台流量变送器； 11.多个检测元件共用一台仪表（如温度巡测仪），检测元件应在回路编号之 后隔一短线，加阿拉伯数字顺序编号，作为尾缀。例如TE-3001-1,TE-3001-2 表示这台仪表的第一个和第二个检测元件。

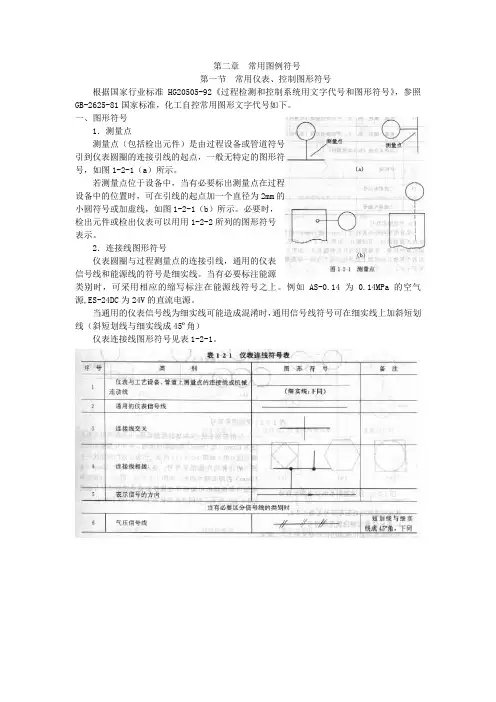

第二章 常用图例符号第一节 常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB-2625-81国家标准，化工自控常用图形文字代号如下。

一、图形符号 1．测量点测量点（包括检出元件）是由过程设备或管道符号 引到仪表圆圈的连接引线的起点，一般无特定的图形符] 号，如图1-2-1（a ）所示。

若测量点位于设备中，当有必要标出测量点在过程 设备中的位置时，可在引线的起点加一个直径为2mm 的 小圆符号或加虚线，如图1-2-1（b ）所示。

必要时， 检出元件或检出仪表可以用用1-2-2所列的图形符号 表示。

2．连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。

当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。

例如AS-0.14为0.14MPa 的空气源,ES-24DC 为24V 的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45º角）仪表连接线图形符号见表1-2-1。

3．仪表图形符号仪表图形符号地直径为12mm（或10mm）的细实线圆圈。

仪表位号的字母或阿拉伯数字较多，圆圈不能容纳时，可以断开。

如图1-2-2(a)所示。

处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-2-2（b）所示。

当两个测量点引到一台复式仪表上，而两个测量点在图纸上距离较远或不在同一张图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2（c）所示。

图1-2-2仪表图形符号分散控制系统(又称集散控制系统)仪表图形符号是直径为12mm(或10mm)的细实线圆圈,外加与圆圈相切的细实线方框,如图1-2-3(a)所示。

作为分散控制系统一个部件的计算机可编程序逻辑控制器功能图形符号如图1-2-3（c）所示，外四方形边长为12mm（或10mm）。
