MEMS工艺(2材料)扬卫

芯片MEMS工艺技术MEMS（Micro-Electro-Mechanical Systems）是一种集成微小尺寸电子、机械和光学元件于芯片上的技术。

它的发展使得许多智能装备和传感器得以实现，并在无人驾驶汽车、无人机、智能手机等领域得到广泛应用。

MEMS工艺技术是将MEMS器件集成在芯片上的关键步骤，下面我们将详细介绍。

首先，MEMS工艺技术的第一步是芯片设计。

设计师需要将器件的功能需求转化为电路布图，并确定器件所需的最小尺寸和材料。

接下来，设计师需要使用专业的软件将电路图转化为布局，并进行模拟仿真以验证设计的正确性。

设计师还需要根据工艺要求对芯片进行划分，确定衬底和晶圆大小。

接下来，制作芯片的第一步是对晶圆进行清洁和涂层。

晶圆通常由硅材料制成，需要进行较严格的清洗以去除杂质和污染物。

然后，涂层技术将一层薄膜覆盖在晶圆表面上，以保护晶圆并提供后续工艺步骤所需的表面特性。

接下来，通过光刻技术在晶圆上制作图形。

光刻技术使用光敏胶和掩模板将光投射到晶圆上，并在光敏胶上形成图案。

然后，通过化学处理将曝光的区域与未曝光的区域区分开来，以形成所需的图形结构。

此过程的重点是对曝光和化学处理过程的控制，以确保图案的尺寸和位置的准确性。

随后，根据需要进行沉积和腐蚀步骤，以改变晶圆上的材料层。

沉积技术可以在晶圆上添加新的材料层，例如金属、聚合物或氧化物。

腐蚀技术则是通过化学反应将晶圆上的一部分材料去除，形成所需的结构。

这些步骤通常需要多次重复，以逐渐构建复杂的器件结构。

最后，进行测试和封装。

在MEMS制造过程的最后阶段，芯片需要进行严格的电学和机械测试来验证其性能。

测试包括电气性能、结构的运动范围和灵敏度等方面。

通过测试后，芯片需要进行封装，以保护芯片上的器件，并为其提供电连接。

封装也可以提供机械支撑和环境保护。

总结而言，MEMS工艺技术是一项复杂的制造过程，需要准确的设计和精确的控制。

它的发展为各种智能装备和传感器的实现提供了可能，推动了现代科技的发展。

MEMS制作流程1. 概述微机电系统（MEMS）是一种集成了微小机械结构、传感器、执行器和电子电路等功能的微型系统。

MEMS制作流程是将设计好的MEMS器件从初始材料开始，通过一系列工艺步骤逐步加工形成最终的器件。

本文将详细介绍MEMS制作的主要步骤和流程。

2. 设计在开始MEMS制作之前，首先需要进行器件的设计。

设计过程包括确定器件的功能、尺寸、材料选择等。

常见的MEMS器件包括压力传感器、加速度计、陀螺仪等。

3. 基础材料准备在进行MEMS制作之前，需要准备一些基础材料，包括硅片（通常为单晶硅或多晶硅）、玻璃基板、金属薄膜等。

这些材料将用于制作MEMS器件的基底和结构。

4. 硅片清洗由于硅片表面容易被污染，因此在进行后续工艺之前需要对硅片进行清洗处理。

清洗过程通常包括去除有机物和无机盐等污染物。

5. 硅片表面涂覆为了实现特定的功能，需要在硅片表面涂覆一层薄膜。

常见的涂覆方法包括物理气相沉积（PVD）、化学气相沉积（CVD）等。

涂覆的薄膜可以是金属、绝缘体或半导体材料。

6. 光刻光刻是MEMS制作中非常重要的步骤，用于定义器件结构的形状和尺寸。

光刻过程包括以下几个步骤： - 涂覆光刻胶：将光刻胶均匀涂覆在硅片上。

- 预烘烤：将硅片放入烘箱中进行预烘烤，使光刻胶变得更加坚固。

- 掩膜对位：将掩模与硅片对位，并使用紫外线曝光机将掩模上的图案转移到光刻胶上。

- 显影：使用显影剂去除未曝光区域的光刻胶。

- 后烘烤：将硅片放入烘箱中进行后烘烤，使已曝光区域的光刻胶更加坚固。

7. 干法刻蚀干法刻蚀是用于将硅片上的材料去除或改变形状的工艺步骤。

常见的干法刻蚀方法包括反应离子刻蚀（RIE）、高密度等离子体刻蚀（DRIE）等。

通过控制刻蚀时间和条件，可以实现不同形状和尺寸的结构。

8. 软件控制在MEMS制作过程中，软件控制起着重要的作用。

通过软件控制，可以精确地控制各个工艺步骤的参数，如温度、时间、气体流量等。

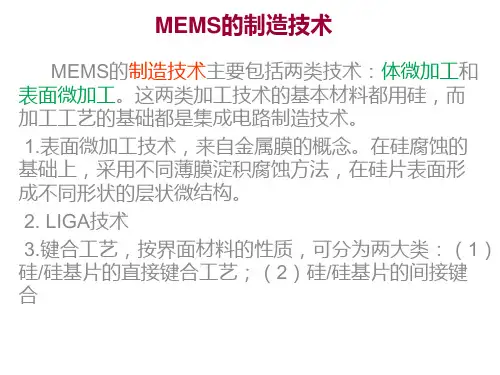

图4.15 重掺杂硼的硅自停止腐蚀工艺
具有的高选择性和物理腐蚀所具有的各向异性，目前 主要是将这两种方法组合起来使用。 4.2.2 （111）面自停止腐蚀技术 图4.16为（111）面自停止腐蚀工艺。其工艺流程为： 4.2.3 p-n结腐蚀自停止技术 p-n结腐蚀自停止是一种使用硅的各向异性腐蚀剂如氢 氧化钾的电化学腐蚀自停止技术，它利用了N型硅和P 型硅在各向异怀腐蚀液中的钝化电位不同这一现象。 图4.17给出了在氢氧化钾腐蚀液 （65℃，40%） 中 （100）晶向P型硅和N型硅样品的电流一电压特性。
图 4.23 X光过渡掩模板制造工艺流程图
（2） X光光刻胶
（3）同步辐射X光曝光 （4）光刻胶显影 4.3.3微电铸工艺 目前镍的微电铸工艺比较成熟，镍较稳定，且具有一定的硬度，可用于微复制模 具的制作。由于金是LIGA掩模板的阻挡层，所以，在LIGA技术中，金的微电铸技 术非常重要。有些传感器和执行器需要有磁性作为驱动力，所以，具有磁性的铁镍 合金的微电铸对LIGA技术也很重要。其他如银、铜等也是LIGA技术常用的金属材 料。
4.2.4电化学自停止腐蚀技术
图4.20是一种典型的电化学腐蚀自停止方法
图4.16 （111）面自停止腐蚀工艺
图4.17 P型和N型硅在KOH腐蚀液中的特性
图4.20 电化学腐蚀系统
图4.21 硅在5%HF中的电化学腐蚀I V
4.3 LIGA体微加工技术
四个工艺组成部分：LIGA掩模板制造工艺；X光 深层光刻工艺；微电铸工艺；微复制工艺。 4.3.1 LIGA掩膜板制造工艺
4.1.4.1 物理腐蚀技术 （1）离子腐蚀（Ion Etching ，IE）
图4.12平行板反应器的结构原理
（2）离子束腐蚀（Ion Beam Etching，IBE） 离子束腐蚀是一种利用惰性离子进行腐蚀的物理腐 蚀。在离子束腐蚀中，被腐蚀的衬底和产生离子的 等离子区在空间是分离的，如图4.13所示。

mems器件⽓密封装⼯艺规范（材料参数）MEMS器件⽓密封装⼯艺规范（元件级）华中科技⼤学微系统中⼼1. 引⾔微机电系统（Micro ElectroMechanical System－MEMS），⼜称微系统，以下简称MEMS。

MEMS是融合了硅微加⼯、LIGA 和精密机械加⼯等多种加⼯技术，并应⽤现代信息技术构成的微型系统。

它是在微电⼦技术基础上发展起来的，但⼜区别于微电⼦技术，主要包括感知外界信息（⼒、热、光、磁、⽣物、化学等）的传感器和控制对象的执⾏器，以及进⾏信息处理和控制的电路。

MEMS具有以下⼏个⾮约束的特征：（1）尺⼨在毫⽶到微⽶范围，区别于⼀般宏（Macro），即传统的尺⼨⼤于1cm尺度的“机械”，但并⾮进⼊物理上的微观层次；（2）基于（但不限于）硅微加⼯（Silicon Microfabrication）技术制造；（3）与微电⼦芯⽚类同，在⽆尘室⼤批量、低成本⽣产，使性能价格⽐⽐传统“机械”制造技术⼤幅度提⾼；（4）MEMS中的“机械”不限于狭义的⼒学中的机械，它代表⼀切具有能量转换、传输等功效的效应，包括⼒、热、光、磁，乃⾄化学、⽣物效应；（5）MEMS的⽬标是“微机械”与IC结合的微系统，并向智能化⽅向发展。

MEMS将许多不同种类的技术集成在⼀起，⽬前已在电⼦、信息、⽣物、汽车、国防等各个领域得到⼴泛应⽤，它被称为是继微电⼦技术⾰命之后的第⼆次微技术制造⾰命。

MEMS器件种类很多，有光学MEMS、⽣物MEMS、RFMEMS 等，不同的MEMS其结构和功能相差很⼤，其应⽤环境也⼤不相同，因此使得MEMS技术⾯临着许多挑战。

专家们认为⽬前MEMS技术在⼯业上⾯临的最⼤挑战是制造和封装问题。

封装占整个MEMS器件成本的50～80％。

鉴于MEMS 器件的种类很多，因此，本规范是对MEMS器件封装设计与⼯艺过程的⼀些成熟⽅法进⾏标准化。

2. MEMS器件封装的特点MEMS封装技术是在IC封装技术的基础上提出的，MEMS封装技术源⽤了许多IC封装⼯艺，因此MEMS封装⼯艺中有许多与IC 封装兼容的⼯艺。
