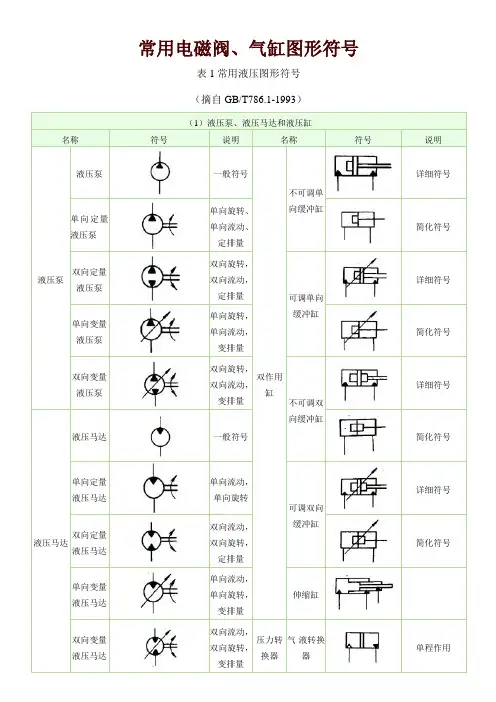

1、液压泵图形符号
名称符号说明
液压泵一般符号
单向定量液压泵单向旋转、单向流动、定排量双向定量液压泵双向旋转、双向流动、定排量单向变量液压泵单向旋转、单向流动、变排量双向变量液压泵双向旋转、双向流动、变排量
名称符号说明
液压马达一般符号
单向定量液压马达单向流动、单向旋转
双向定量液压马达双向流动、双向旋转、定排量单向变量液压马达单向流动、单向旋转、变排量双向变量液压马达双向流动、双向旋转、变排量摆动马达双向摆动，定角度
名称符号说明
详细符号单活塞杆缸
简化符号
详细符号
单活塞杆缸
（带弹簧复位）
简化符号柱塞缸-
伸缩缸-
名称符号说明
详细符号单活塞杆缸
简化符号
详细符号双活塞杆缸
简化符号
详细符号不可调单向缓冲缸
简化符号
详细符号可调单向缓冲缸
简化符号
详细符号不可调双向缓冲缸
简化符号
详细符号可调双向缓冲缸
简化符号伸缩缸-
5、压力转换器图形符号
名称符号说明
单程作用气－液转换器
连续作用
单程作用增压器
连续作用
蓄能器一般符号气体隔离式蓄能器
重锤式蓄能器
弹簧式蓄能器
7、辅助气瓶图形符号
名称符号说明辅助气瓶
8、气罐图形符号
名称符号说明气罐
名称符号说明液压源一般符号气压源一般符号电动机
原动机电动机除外
10、机械控制件图形符号
名称符号说明直线运动的杆箭头可省略旋转运动的轴箭头可省略定位装置-
锁定装置＊为开锁的控制方法
弹跳机构-
11、机械控制方法图形符号
符号说明
顶杆式-
可变行程控制式-
弹簧控制式-
滚轮式两个方向操作
单向滚轮式仅在一个方向上操作，箭头可省略
12、人力控制方法图形符号
名称符号说明人力控制一般符号按钮式- 拉钮式-
按－拉式-
手柄式-
单向踏板式-
双向踏板式-
符号说明
加压或卸压控制-
差动控制-
内部压力控制控制通路在元件内部外部压力控制控制通路在元件外部
符号说明
加压或卸压控制-
差动控制-
内部压力控制控制通路在元件内部外部压力控制控制通路在元件外部
名称符号说明
单作用电磁铁电气引线可省略，斜线也可向右下方双作用电磁铁-
单作用可调电磁
-
操作（比例电磁
铁，力马达等）
双作用可调电磁操
-
作（力矩马达等）
旋转运动电气控
-
制装置
名称符号说明
反馈控制一般符号
电反馈由电位器、差动变压器等检测位置内部机械反馈如随动阀仿形控制回路等
名称符号说明
溢流阀一般符号或直动型溢流阀先导型溢流阀
先导型电磁溢流阀（常闭）
直动式比例溢流阀
先导比例溢流阀
卸荷溢流阀p2>p1时卸荷
双向溢流阀直动式，外部泄油
名称符号说明
减压阀一般符号或直动型减压阀先导型减压阀
溢流减压阀
先导型比例电磁
式溢流减压阀
定比减压阀减压比1/3
定差减压阀
名称符号说明
顺序阀一般符号或直动型顺序阀先导型顺序阀-
单向顺序阀（平衡
-
阀）
20、卸荷阀图形符号
名称符号说明
卸荷阀一般符号或直动型卸荷阀先导型电磁卸荷阀p1>p2
名称符号说明
双溢流制动阀
溢流油桥制动阀
22、单向阀图形符号
名称符号说明
详细符号
单向阀
简化符号（弹簧可省略）
23、液控单向阀图形符号
名称符号说明
液控单向阀详细符号（控制压力关闭阀）简化符号
详细符号（控制压力打开阀）简化符号（弹簧可省略）
双液控单向阀-
24、梭阀图形符号
名称符号说明或门型
详细符号
简化符号
25、换向阀图形符号
名称符号说明
常断
二位二通电磁阀
常通
二位三通电磁阀
二位三通电磁球阀
二位四通电磁阀
二位五通液动阀
二位四通机动阀
三位四通电磁阀
三位四通电液阀简化符号（内控外泄）
三位六通手动阀
三位五通电磁阀
三位四通电液阀外控内泄（带手动应急控制装置）三位四通比例阀节流型，中位正遮盖
三位四通比例阀中位负遮盖
二位四通比例阀
四通伺服阀
二级
四通电液伺服阀
带电反馈三级
26、节流阀图形符号
名称符号说明
详细符号
可调节流阀
简化符号
不可调节流阀一般符号
单向节流阀
双单向节流阀
截止阀
滚轮控制节流阀
（减速阀）
27、调速阀图形符号
名称符号说明调速阀详细符号调速阀简化符号旁通型调速阀简化符号温度补偿型调速阀简化符号单向调速阀简化符号
