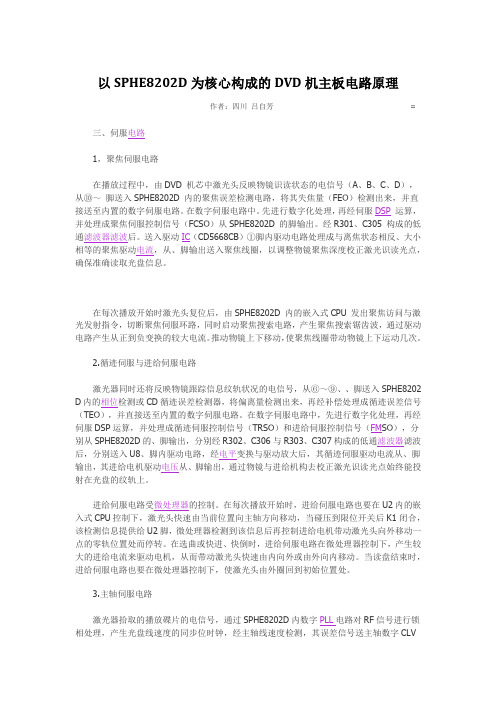

以SPHE8202D为核心构成的DVD机主板电路原理作者：四川吕自芳=三、伺服电路1，聚焦伺服电路在播放过程中，由DVD 机芯中激光头反映物镜识读状态的电信号（A、B、C、D），从⑩～脚送入SPHE8202D 内的聚焦误差检测电路，将其失焦量（FEO）检测出来，并直接送至内置的数字伺服电路。
在数字伺服电路中。
先进行数字化处理，再经伺服DSP运算，并处理成聚焦伺服控制信号（FCSO）从SPHE8202D 的脚输出。
经R301、C305 构成的低通滤波器滤波后。
送入驱动IC（CD5668CB）①脚内驱动电路处理成与离焦状态相反、大小相等的聚焦驱动电流，从、脚输出送入聚焦线圈，以调整物镜聚焦深度校正激光识读光点，确保准确读取光盘信息。
在每次播放开始时激光头复位后，由SPHE8202D 内的嵌入式CPU 发出聚焦访问与激光发射指令，切断聚焦伺服环路，同时启动聚焦搜索电路，产生聚焦搜索锯齿波，通过驱动电路产生从正到负变换的较大电流。
推动物镜上下移动，使聚焦线圈带动物镜上下运动几次。
2.循迹伺服与进给伺服电路激光器同时还将反映物镜跟踪信息纹轨状况的电信号，从⑥～⑨、、脚送入SPHE8202 D内的相位检测或CD循迹误差检测器，将偏离量检测出来，再经补偿处理成循迹误差信号（TEO），并直接送至内置的数字伺服电路。
在数字伺服电路中，先进行数字化处理，再经伺服DSP运算，并处理成循迹伺服控制信号（TRSO）和进给伺服控制信号（FM SO），分别从SPHE8202D的、脚输出，分别经R302、C306与R303、C307构成的低通滤波器滤波后，分别送入U8、脚内驱动电路，经电平变换与驱动放大后，其循迹伺服驱动电流从、脚输出，其进给电机驱动电压从、脚输出，通过物镜与进给机构去校正激光识读光点始终能投射在光盘的纹轨上。
进给伺服电路受微处理器的控制。
在每次播放开始时，进给伺服电路也要在U2内的嵌入式CPU控制下，激光头快速由当前位置向主轴方向移动，当碰压到限位开关后K1闭合，该检测信息提供给U2脚，微处理器检测到该信息后再控制进给电机带动激光头向外移动一点的零轨位置处而停转。

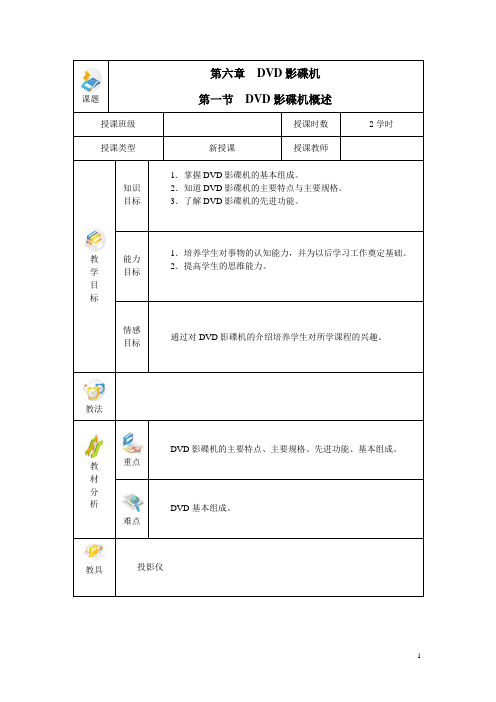

课题第六章DVD影碟机第一节DVD影碟机概述授课班级授课时数2学时授课类型新授课授课教师教学目标知识目标1．掌握DVD影碟机的基本组成。
2．知道DVD影碟机的主要特点与主要规格。
3．了解DVD影碟机的先进功能。
能力目标1．培养学生对事物的认知能力，并为以后学习工作奠定基础。
2．提高学生的思维能力。
情感目标通过对DVD影碟机的介绍培养学生对所学课程的兴趣。
教法教材分析重点DVD影碟机的主要特点、主要规格、先进功能、基本组成。
难点DVD基本组成。
教具投影仪板书设计第一节DVD影碟机概述一、DVD影碟机的主要特点与主要规格。
二、DVD影碟机的先进功能。
三、DVD影碟机的基本组成。
教学过程教学环节教学内容教学调控时间分配复习引入课VCD-320影碟机整机的基本构成、性能特点、工作原理。
1．整机构成。
2．系统控制电路、电源控制电路、RF信号处理电路、数字信号处理电路、数字伺服电路、视频信号处理电路、音频信号处理电路。
上一章讲了VCD的基本知识，下面要讲的影碟机是在VCD的基础上发展起来的，二者结构基本相同。
但后者在记录密度、播放时间、图像质量、音质方面大大优于VCD影碟机。
这就是我们这章要讲的DVD影碟机。
教师带领学生复习上章所学内容教师引出本节课内容10分钟2分钟教学环节教学内容教学调控时间分配新授课第一节DVD影碟机概述一、DVD影碟机的主要特点与主要规格DVD影碟机的主要特点有以下几方面。
1．信息容量大，可以实现长时间播放。
2．高质量的画面。
3．具有家庭影院的音响效果。
4．图像输出端口别具特色。
5．完备的兼容性。
6．DVD具有完备的版权保护功能。
二、DVD影碟机的先进功能1．多语言功能。
2．多字幕功能。
3．多种画面模式选择功能。
4．画面锁定功能。
5．多种角度播放功能。
6．自选片断功能。
DVD和DVD Video主要规格如表6-1和6-2所示：三、DVD影碟机的基本组成DVD影碟机大多兼容CD、VCD，故在信号处理电路上不仅要有8-16解调/RS-PC解码，还要有EFM解调/CIRC解码。

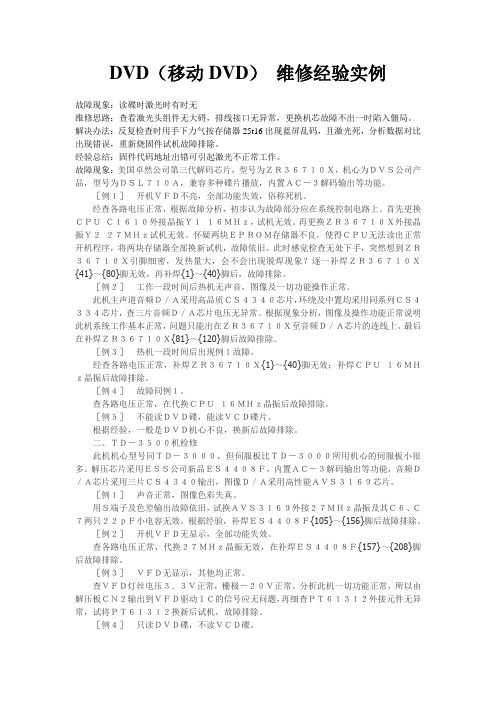

DVD（移动DVD）维修经验实例故障现象：读碟时激光时有时无维修思路：查看激光头组件无大碍，排线接口无异常，更换机芯故障不出一时陷入僵局。
解决办法：反复检查时用手下力气按存储器25t16出现蓝屏乱码，且激光死，分析数据对比出现错误，重新烧固件试机故障排除。
经验总结：固件代码地址出错可引起激光不正常工作。
故障现象：美国卓然公司第三代解码芯片，型号为ＺＲ３６７１０Ｘ，机心为ＤＶＳ公司产品，型号为ＤＳＬ７１０Ａ，兼容多种碟片播放，内置ＡＣ－３解码输出等功能。
［例１］ 开机ＶＦＤ不亮，全部功能失效，俗称死机。
经查各路电压正常，根据故障分析，初步认为故障部分应在系统控制电路上。
首先更换ＣＰＵＣ１６１０外接晶振Ｙ１１６ＭＨｚ，试机无效。
再更换ＺＲ３６７１０Ｘ外接晶振Ｙ２２７ＭＨｚ试机无效。
怀疑两块ＥＰＲＯＭ存储器不良，使得ＣＰＵ无法读出正常开机程序，将两块存储器全部换新试机，故障依旧。
此时感觉检查无处下手，突然想到ＺＲ３６７１０Ｘ引脚细密，发热量大，会不会出现脱焊现象？逐一补焊ＺＲ３６７１０Ｘ{41}～{80}脚无效，再补焊{1}～{40}脚后，故障排除。
［例２］ 工作一段时间后热机无声音，图像及一切功能操作正常。
此机主声道音频Ｄ／Ａ采用高品质ＣＳ４３４０芯片，环绕及中置均采用同系列ＣＳ４３３４芯片，查三片音频Ｄ／Ａ芯片电压无异常。
根据现象分析，图像及操作功能正常说明此机系统工作基本正常，问题只能出在ＺＲ３６７１０Ｘ至音频Ｄ／Ａ芯片的连线上。
最后在补焊ＺＲ３６７１０Ｘ{81}～{120}脚后故障排除。
［例３］ 热机一段时间后出现例１故障。
经查各路电压正常，补焊ＺＲ３６７１０Ｘ{1}～{40}脚无效；补焊ＣＰＵ１６ＭＨｚ晶振后故障排除。
［例４］ 故障同例１。
查各路电压正常，在代换ＣＰＵ１６ＭＨｚ晶振后故障排除。
［例５］ 不能读ＤＶＤ碟，能读ＶＣＤ碟片。
根据经验，一般是ＤＶＤ机心不良，换新后故障排除。
二、ＴＤ－３５００机检修此机机心型号同ＴＤ－３０００，但伺服板比ＴＤ－３０００所用机心的伺服板小很多。
先锋高保真DVD机dv-525电路图纸维修手册DV-525电路图纸维修手册1.前言该文档旨在为先锋高保真DVD机DV-525的电路图纸维修提供详细指导。
本手册包括了DV-525的各个主要系统的电路图，以及对常见故障的修复方法。
通过仔细遵循本手册提供的步骤，您可以更轻松地进行DV-525的维修。
2.硬件概述本章节详细介绍了DV-525的硬件组成和各个组件的功能。
包括主板、电源、视频解码器、音频解码器、光驱、显示屏等。
3.电路图维修指南3.1 主板电路图本节中提供了DV-525主板的完整电路图，包括电源电路、处理器电路、芯片组电路等。
同时，为每个电路模块提供了详细的维修指南，包括故障检测和修复方法。
3.2 电源电路图在该节中，提供了DV-525电源电路的详细图解，包括直流电源和交流电源电路。
同时，还包括了常见电源故障的排查和修复方法。
3.3 视频解码器电路图本节中展示了视频解码器电路的详细电路图，包括视频解码器、视频输出电路等。
同时提供了故障排查和修复的具体流程。
3.4 音频解码器电路图在此章节中，提供了音频解码器电路图的详细介绍，包括音频解码器芯片、音频信号放大器等。
同样，还提供了故障排查和修复的方法。
3.5 光驱电路图本节中提供了DV-525光驱电路的详细图解，包括光驱驱动电路、光头电路等。
同时，也提供了光驱故障排查和修复方法的步骤。
3.6 显示屏电路图该节提供了DV-525显示屏电路图的详细解读，包括显示屏驱动电路、信号处理电路等。
同时还附有故障排查和修复的指南。
4.附件本文档的附件部分包括了DV-525电路图纸的相关文件，供技术人员参考和使用。
5.法律名词及注释5.1 版权法术语- 著作权：对作品享有的权利，包括复制、发行、展览等。
- 衍生作品：在原有作品基础上创作的新作品。
- 财产权：著作权作品被认为是著作权人的财产，可以进行出租、出售等。
5.2 其他法律名词及注释- 专利法：规定发明创造的保护和使用方法的法律。
（续表）［机型机芯故障现象故障解决措施S40MST801在线更新到35S后,有图像没声音强制恢复出厂设置X50Air MSD6A918乐视TV版登录异常软件升级S40Air MSD6A918在线升级最新版本系统后进不了系统强升023版软件S40Air MST6A918换主板后轮播只能收看一个台写入MAC、更改属性、写入KEY值，恢复出厂设置X60S咼通8064不定时出现关机强制恢复出厂设置（待机下，使用39键遥控器，输入“3、6、9”后按“确认”键）S50-2D MST801在线升级后死机重写引导数据S40MST801U盘强制升级进度条不动写MBOOT后进行强制升级X50Air MSD6A918电视不接收红外遥控信号更换红外接收板上的电容C204S40MST801更换主板后图像倒置且偏绿强升对应屏软件2.电源板故障查询表机型电源类别故障现象故障部位S40Air6A918三无更换高压电容C9114（222p,F/2kV）和保险管F9901 X50Air918不通电，指示灯不亮更换D9104X50Air918有声无图更换Q8606X608064无图更换Q205MMBT4401S50Air918三无更换D9104(SK510C)S40MST801自动关机代换IC9304S503D MST801三无更换Q601(10N/60)和F101(T4.0A/250V)X50AIK MSD918不定时背光不亮补焊插座CN9101S40MST801三无更换光耦IC9303S40Air MSD918不通电更换LX1S50MST801不开机更换R9317(1.5MQ)乐视超级电视超3X43彩电主板到各接功能小板接口电路图□陈进AF>T=>L-IANOE REPAIRINGG P IO. Light L£DToR& 3D Emitteffl] LFD_.R»——⑴ LEDJWd》一Light Bar PWM3D Mode列3I UPanel LRto IR TX3P3V_StandbyOLED LIGHTR1331R1319IJ0IB-9AWB-DKTo IR & 3D Emitter3P3V_Standby O-D13O2BAV99/DM氓SRL?1^W ^KZJ[3J 3D..S0_60..Sa^[11] L…R.OUT》IRInixit ⑺戡切3P3V_Standby O+5V_NORMALC3P3V_Standby93P3V_Standby5v_Standby3P3V_Standby 3P3V_StandbyRTCD1604PMEG4005EJ/DNI5V_Standby3P3V_Standby 9R1796 a A a S1/DI-----1.2.1214,15] M丄 迎/DfIMS ” M S DA g ®肿3P3V_gandby TP2O9。
万利达A30型多功能超级VCD视盘机电路详解
辛力
【期刊名称】《电子天府》
【年(卷),期】2001()5
【摘要】一、简介 VCD-A30型视盘机是一款可播放CD、VCD、SVCD、OKO、MP3光盘、可接16位游戏盒的超级VCD三碟视盘机,并具有120秒语言复录功能.该机采用索尼KSS-213型三碟机芯,解码芯片采用ESS4108,配套的视频编码器和音频DAC芯片采用ES3883.该机主要集成电路如表1所列,分装在主板、面板、话筒板与电源电路板上.其组成电路框图如图1所示.
【总页数】15页(P4-17)
【关键词】万利达A30型;多功能超级VCD;视盘机;电路
【作者】辛力
【作者单位】
【正文语种】中文
【中图分类】TN946.5
【相关文献】
1.新科SVCD—210型超级VCD视盘机电路详解（上） [J], 聂采吉
2.新科SVCD—210型超级VCD视盘机电路详解（下） [J], 聂采吉
3.锦电S318型超级VCD视盘机电路详解 [J], 聂彩吉
4.万利达N30型VCD视盘机电路详解 [J], 聂彩吉
5.新天利TL-2000E型多功能VCD视盘机电路详解 [J], 胡光邦
因版权原因，仅展示原文概要，查看原文内容请购买。
联发科技公司(Mediatek简称MTK)第三代整合型多解码超级单芯片(MT1389)，被万利达(DVP-811／815／816／827／856／881／869型等)、新科(DVP-768型与DVP-8911型等)、步步高(DV991／993／995／997型等)、夏新(DVD-828型等)、先科及众多其他品牌DVD机广泛采用，市场拥有量极大。
一、MT1389超级单芯片DVD播放机电路组成
该系列DVD播放机以MT1389为核心，其前端采用超薄型／双吸入式DVD机芯，后端配用一只6通道音频DAC芯片(CE2746／CS4362／PCM1606等)。
并采用嵌入式CPU控制系统的电路程式构成，其组成电路框图如图1所示。
二、MT1389超级单芯片DVD播放机数字伺服处理电路
该系列机的数字伺服处理电路，主要由内置有误差检测电路和数字伺服(DSP)控制电路的
MT1389、伺服驱动电路BA5954及机芯中各执行部件等构成一个闭环的自动控制系统，如图2所示。
在播放期间对聚焦、循迹、进给、主轴旋转进行自动控制。
1．聚焦伺服控制过程
在播放过程中，激光头检测的电信号(A、B、c、D)，从⑧～11脚送入MT1389内的聚焦误差检测电路，将其失焦量(FE)检测出来，再经补偿后送入MT1389内置的伺服DSP，先进行数字化处理，再进行运算，并处理成聚焦伺服控制信号(FCO)从42脚输出，经低通滤波器后，送入BA5954的①脚内驱动电路处理成与聚焦驱动电流，分别从13、14脚输出送入聚焦线圈，以调整物镜聚焦深度校正激光识读光点，确保准确读取光盘信息。
2．循迹与进给伺服控制电路
激光器同时还将反映物镜跟踪信息纹轨状况的电信号，从②～⑤脚送入MT1389内的DVD相位检测器或CD循迹误差检测器，将偏离量(TF)检测出来，再经补偿处理成模拟量的循迹误差信号，送入MT1389内置的伺服DSP，先进行数字化处理，再进行运算并处理成循迹伺服控制信号和进给伺服控制信号(TRO／FMO)，分别从41、38脚输出，经低通滤波器后送入BA5954 26、23脚内驱动电路，经电平变换与驱动放大后，其循迹伺服驱动电压分别从15、16脚输
出，其进给电机驱动电压分别从17、18脚输出，通过物镜与进给机构去校正激光识读光点始终投射在光盘的纹轨上。
3．主轴伺服控制过程
激光器还将播放DVD格式碟片或CD格式碟片的电信号，通过MT1389内数字PLL电路对RF 信号进行锁相处理，产生光盘线速度的同步位时钟，经主轴电机控制电路将检测出的线速度误差进行运算，并处理成主轴伺服控制信号(DMO)，从37脚输出，经低通滤波器后送入BA5954⑤脚内驱动电路，经电平变换与驱动放大后，其主轴电机驱动电压从11、12脚输出，以调整主轴电机的转速，始终维持光盘按恒线速旋转。
三、MT1389超级单芯片DVD播放机的信号处理电路
MT1389与外挂的64MB数据存储器、6通道音频DAC、低放等构成的信号处理电路十分简洁。
激光头拾取碟片信息由MT1389直接处理成逐行或隔行输出的模拟视频信号，立体声或多声道音频串行数据；再由6通道音频DAC(CS4362)、低放等处理成立体声或多声道的模拟音频信号。
1．光盘信号与公共码流处理
光盘信号与公共码流处理电路，主要由MT1389内置的RF放大单元中的模拟信号处理电路与伺服处理单元中的数字信号处理电路、公共码流处理电路中的系统分析与CPPM／CPRM DRM 担任。
如图3所示。
可将光盘信息处理成供解码器用的节目视频PES数据、音频PES数据、节目专用数据、服务信息《SI》和保密数据等。
2．视频解码与视频编码输出电路
该系列DVD播放机的视频解码与视频编码输出电路如图4所示。
嵌入式CPU在获得播放碟片类别信息之后，能依据其压缩格式，进行相应的解压运算。
MT1389内置的视频解码器自动读取PES缓冲区中的视频数据，按照MPEG压缩编码格式进行解码，解码后的数据送六个108MHz／12 bit的DAC转换成模拟的视频信号，分别从198脚输出模拟视频信号(CVBS)、194脚输出模拟亮度信号(Y)、196脚输
出模拟色度信号(c)、从200、202、203脚分别输出G、B、R信号。
各路模拟视频信号，经滤除脉冲高频干扰后．送VGA、S-V或视频插座输出。
VGA插座的场、行同步信号由MT1389的205、207脚提供。
解码器用的27MHz时钟由74HCU04的④脚提供给MT1389的229脚。
3．音频解码及音频输出电路
该系列DVD播放机的音频解码及音频输出电路，主要由解码器NT1389、6通道音频DAC(CS4362)、音频(A、B、C)放大器等组成，如图5所示。
可将光盘记录的多种音频格式解码处理成模拟的立体声或5．1声道的音频信号，还可以将USB接口播放的MP3解码处理成模拟的立体声输出，也可以同轴电缆、光纤方式输出数字音频。
MT1389是音频解码的主体电路，经其处理后的前置音频串行数据AS-DATA0从
MT1389的217脚输出，环绕声数据ASDATA1从218脚输出，中置与重低音音频串行数据ASDATA2从219脚输出；还从213、214、215脚分别提供音频DAC变换缺一不可的时钟信号：AL-RCK、ABCK、ACLK给6通道音频DAC(CS4362)的⑥、⑦、⑨脚。
音频串行数据在6通道音频DAC(CS4362)内部经数字滤波、△∑调制、DAC变换或模拟声音频信号，其前置R声道模拟音频信号从CS4362的37、38脚输出，前置L声道模拟音频信号从39、40脚输出；环绕R声道模拟音频信号从33、34脚输出，环绕L声道模拟音频信号从29、30脚输出；中置声道模拟音频信号从35、36脚输出，重低音模拟音频信号从27、28脚输出。
再经低通滤波后，分别送人A、B、C放大器(4558x3)的②、③与⑤、⑥脚，其放大后的音频信号从相应放大器的①脚、⑦脚输出。
MT1389内勺置的SPDIF格式编码器，可将音频位流进行SPDIF格式化后，再按数字音频传输格式进行帧编码，其数字音频(ASPDIF)信号从225脚输出，经驱动放大后从⑧、⑩、12脚送光纤或同轴电缆插座输出。
