一、混凝土浇筑前的人防安装工程要求1.人防门门框要求1)人防门框固定支撑件要落在地上，即支撑到混凝土垫层上，不允许支撑在钢筋网上层网片上。

2)人防门框垂直度允许偏差为≤3mm，平整度允许偏差≤2mm，安装时越小越好。

3)人防门预埋门框应固定牢固。

为确保人防门安装正确，防止固定模板时错位和浇筑变形，一般都用钢管或Φ25钢筋来作临时支撑，把人防门框、封堵框固定、加固，施工时不得随意敲掉。

4)标高：活门槛.固定门槛及战时封堵到的门框安装的标高要求是什么？①活门槛、战时封堵安装要与建筑地面一样平（即和找平层一样平）②固定门槛要比建筑找平高15 cm（即高找平15 cm，部分高10 cm）注：同样是工地绑门槛反梁的标高5)大小门框正面支撑方法：上角两边的支撑点必须超过闭锁盒顶①代表的是门框主要支撑，钢筋要求≥5螺纹钢②代表的是主支撑上的副筋，要求≥12螺纹钢③代表的是门正面下角的支撑点，要求16螺纹钢④代表的门框支撑桩点不得小于16螺纹钢6)大小门反面支撑方法：⑤代表的是门框反面主要支撑钢筋要求≥25螺纹钢不得超过门框10cm⑥代表的是反面主要支撑于正面主要支撑加强性⑦代表的是门框反面支撑桩点桩不得小于16螺纹钢⑧代表的是门框反面支撑桩点与门框的距离7)外封堵与内封堵以及大钢门框等带有角铁支撑的我们可以焊在角铁上，但要看下角铁有无松动，有松动要加固。

正面底角与小门相同。

8）门框安装时如支撑点距离加大，拉接筋随着加大，不得小于18螺纹钢。

门框底角的水平筋不得小于20螺纹钢。

9）做好每一樘门框贴上班组长序号，回到工程部在图纸上画出轴线写上实名日期。

10）BFM、BM、BHFM、BHM、BGFM、BGM、GHSFM（12螺纹钢锚固钩）；HLF、MGC、BMH、GLF、HK、HM、HFM、HHM、HHFM（12圆钢锚固钩）。

人防工程土建、安装施工注意事项本工程为平战结合项目，两家设计院的图纸要配合起来使用。

施工时要注意同时满足两家设计院图纸的要求，施工时不能只看一家的图纸，必须把两家的图纸对照起来，配合起来使用，以避免影响平时使用或战时使用要求。

原则上民用部分以民院图纸为准，人防部分以人防图为准。

施工中如发现民用施工图纸和人防施工图纸有矛盾时，应及时通知项目部协调解决。

《人民防空工程施工及验收规范》GB 50134-2004，强制性条文：1、临空墙、门框墙的模板安装，其固定模板的对拉螺栓上严禁采用套管、混凝土预制件等。

2、工程口部、防护密闭段、采光井、水库、水封井、防毒井、防爆井等有防护密闭要求的部位，应一次整体浇筑混凝土。

3、侧墙的水平施工缝应设在高出底板表面不小于500mm的墙体上。

4、门框墙应连续浇筑，振捣密实，表面平整光滑，无蜂窝。

5、门框墙的混凝土应振捣密实。

每道门框墙的任何一处麻面面积不得大于门框墙总面积的0.5％，且应修整完好。

6、当管道穿越防护密闭隔墙时，必须预埋带有密闭翼环和防护抗力片的密闭穿墙短管。

当管道穿越密闭隔墙时，必须预埋带有密闭翼环的密闭穿墙短管。

7、密闭翼环应采用厚度大于3mm的钢板制作。

钢板应平整，其翼高宜为30～50mm。

密闭翼环与密闭穿墙短管的结合部位应满焊。

8、密闭翼环应位于墙体厚度的中间，并应与周围结构钢筋焊牢。

密闭穿墙短管的轴线应与所在墙面垂直，管端面应平整。

一、底板施工要求1、塔吊布置在人防区内，顶、底板钢筋应做好预留。

2、后浇带禁止穿越口部房间且尽量避开人防车道封堵和横向封堵，以免门框变形。

现场施工不得随意调整后浇带位置。

3、底板施工预埋人防门框时，锚钩应有效锚入门槛、门框四周结构构件中；施工过程中应采取措施保证预埋框和底部门槛筋不移位，确保预埋框和四周钢筋间距不超过一个保护层厚度。

4、人防门槛、临战封堵地梁钢筋应按结施详图绑扎并结合建施详图核对门槛与建筑完成面的标高关系。

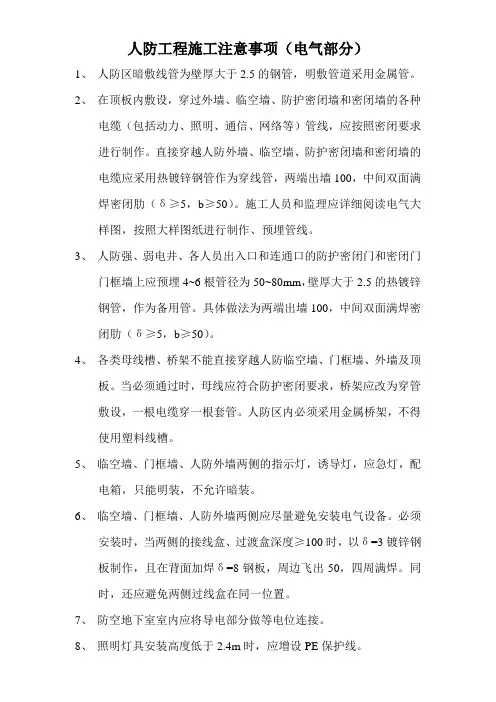

人防工程施工注意事项（电气部分）1、人防区暗敷线管为壁厚大于2.5的钢管，明敷管道采用金属管。

2、在顶板内敷设，穿过外墙、临空墙、防护密闭墙和密闭墙的各种电缆（包括动力、照明、通信、网络等）管线，应按照密闭要求进行制作。

直接穿越人防外墙、临空墙、防护密闭墙和密闭墙的电缆应采用热镀锌钢管作为穿线管，两端出墙100，中间双面满焊密闭肋（δ≥5，b≥50）。

施工人员和监理应详细阅读电气大样图，按照大样图纸进行制作、预埋管线。

3、人防强、弱电井、各人员出入口和连通口的防护密闭门和密闭门门框墙上应预埋4~6根管径为50~80mm，壁厚大于2.5的热镀锌钢管，作为备用管。

具体做法为两端出墙100，中间双面满焊密闭肋（δ≥5，b≥50）。

4、各类母线槽、桥架不能直接穿越人防临空墙、门框墙、外墙及顶板。

当必须通过时，母线应符合防护密闭要求，桥架应改为穿管敷设，一根电缆穿一根套管。

人防区内必须采用金属桥架，不得使用塑料线槽。

5、临空墙、门框墙、人防外墙两侧的指示灯，诱导灯，应急灯，配电箱，只能明装，不允许暗装。

6、临空墙、门框墙、人防外墙两侧应尽量避免安装电气设备。

必须安装时，当两侧的接线盒、过渡盒深度≥100时，以δ=3镀锌钢板制作，且在背面加焊δ=8钢板，周边飞出50，四周满焊。

同时，还应避免两侧过线盒在同一位置。

7、防空地下室室内应将导电部分做等电位连接。

8、照明灯具安装高度低于2.4m时，应增设PE保护线。

9、防化通信值班室内应设置AC380v16A三相四孔插座、断路器各一个和AC220v10A单相三孔插座5个。

洗消间脱衣室和检查穿衣室内应设AC220v10A单相三孔带二孔防溅落式插座各2个。

滤毒室内每个过滤吸收器风口取样点附近应设AC220v10A单相三孔插座1个（距地1.5m）。

10、甲类防空地下室的救护站、防空专业队工程、人员掩护所工程、配套工程的柴油发电站除柴油发电机组平时可不安装外，其他附属设备及管线均应安装到位。

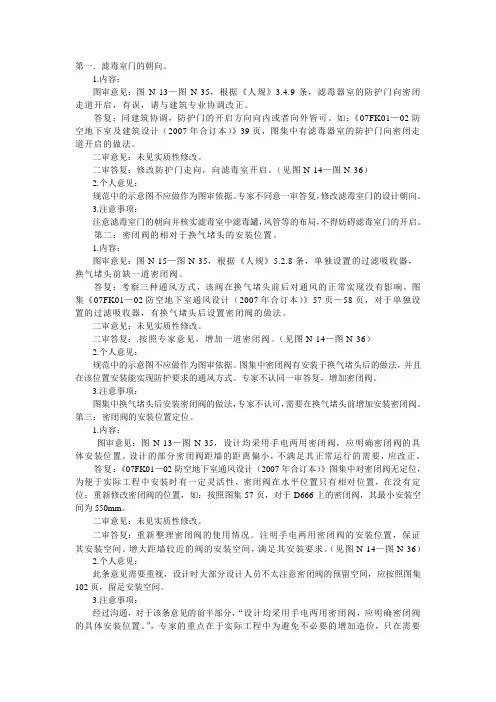

第一．滤毒室门的朝向。

1.内容：图审意见：图N-13—图N-35，根据《人规》3.4.9条，滤毒器室的防护门向密闭走道开启，有误，请与建筑专业协调改正。

答复：同建筑协调，防护门的开启方向向内或者向外皆可。

如：《07FK01—02防空地下室及建筑设计（2007年合订本）》39页，图集中有滤毒器室的防护门向密闭走道开启的做法。

二审意见：未见实质性修改。

二审答复：修改防护门走向，向滤毒室开启。

（见图N-14—图N-36）2.个人意见：规范中的示意图不应做作为图审依据。

专家不同意一审答复，修改滤毒室门的设计朝向。

3.注意事项：注意滤毒室门的朝向并核实滤毒室中滤毒罐，风管等的布局，不得妨碍滤毒室门的开启。

第二：密闭阀的相对于换气堵头的安装位置。

1.内容：图审意见：图N-15—图N-35，根据《人规》5.2.8条，单独设置的过滤吸收器，换气堵头前缺一道密闭阀。

答复：考察三种通风方式，该阀在换气堵头前后对通风的正常实现没有影响。

图集《07FK01—02防空地下室通风设计（2007年合订本）》57页—58页，对于单独设置的过滤吸收器，有换气堵头后设置密闭阀的做法。

二审意见：未见实质性修改。

二审答复：.按照专家意见，增加一道密闭阀。

（见图N-14—图N-36）2.个人意见：规范中的示意图不应做作为图审依据。

图集中密闭阀有安装于换气堵头后的做法，并且在该位置安装能实现防护要求的通风方式。

专家不认同一审答复，增加密闭阀。

3.注意事项：图集中换气堵头后安装密闭阀的做法，专家不认可，需要在换气堵头前增加安装密闭阀。

第三：密闭阀的安装位置定位。

1.内容：图审意见：图N-13—图N-35，设计均采用手电两用密闭阀，应明确密闭阀的具体安装位置。

设计的部分密闭阀距墙的距离偏小，不满足其正常运行的需要，应改正。

答复：《07FK01—02防空地下室通风设计（2007年合订本）》图集中对密闭阀无定位，为便于实际工程中安装时有一定灵活性，密闭阀在水平位置只有相对位置，在没有定位；重新修改密闭阀的位置，如：按照图集57页，对于D666上的密闭阀，其最小安装空间为550mm。
