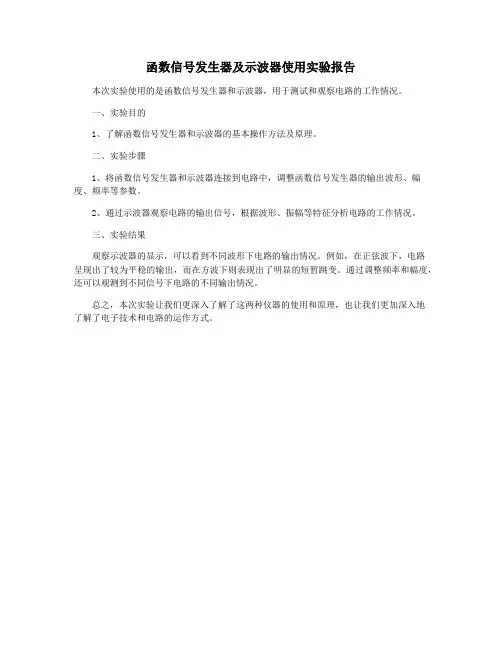

函数信号发生器及示波器使用实验报告
本次实验使用的是函数信号发生器和示波器，用于测试和观察电路的工作情况。

一、实验目的
1、了解函数信号发生器和示波器的基本操作方法及原理。

二、实验步骤
1、将函数信号发生器和示波器连接到电路中，调整函数信号发生器的输出波形、幅度、频率等参数。

2、通过示波器观察电路的输出信号，根据波形、振幅等特征分析电路的工作情况。

三、实验结果
观察示波器的显示，可以看到不同波形下电路的输出情况。

例如，在正弦波下，电路
呈现出了较为平稳的输出，而在方波下则表现出了明显的短暂跳变。

通过调整频率和幅度，还可以观测到不同信号下电路的不同输出情况。

总之，本次实验让我们更深入了解了这两种仪器的使用和原理，也让我们更加深入地
了解了电子技术和电路的运作方式。

函数信号发生器操作手册，EE1640C 型函数信号发生器计数器操作使用说明书，函数信号发生器操作使用方法EE1640C 型函数信号发生器计数器整体外观如下图所示其中各按键和旋钮功能如下：（1）频率显示窗口：显示输出信号的频率或外测频信号的频率（2）幅度显示窗口：显示函数输出信号的幅度（3）频率微调电位器：调节此旋钮可改变输出频率的1 个频程（4）输出波形占空比调节旋钮：调节此旋钮可改变输出信号的对称性。

当电位器处在中心位置时，则输出对称信号。

当此旋钮关闭时，也输出对称信号（5）函数信号输出信号直流电平调节旋钮：调节范围：–10V～10V（空载），-5V～5V（50Ω负载）当电位器处在中心位置时，则为0 电平。

当此旋钮关闭时，也为0 电平（6）函数信号输出幅度调节旋钮：调节范围20dB （7）扫描宽度/调制度调节旋钮：调节此电位器可调节扫频输出的频率宽度。

在外测频时，逆时针旋到底（绿灯亮），为外输入测量信号经过低通开关进入测量系统。

在调频时调节此电位器可调节频偏范围，调幅时调节此电位器可调节调幅调制度，FSK 调制时调节此电位器可调节高低频率差值，逆时针旋到底时为关调制（8）扫描速率调节旋钮：调节此电位器可以改变内扫描的时间长短。

在外测频时，逆时针旋到底（绿灯亮），为外输入测量信号经过衰减―20dB‖进入测量系统（9）CMOS 电平调节旋钮：调节此电位器可以调节输出的CMOS 的电平。

当电位器逆时针旋到底（绿灯亮）时，输出为标准的TTL 电平。

（10）左频段选择按钮：每按一次此按钮，输出频率向左调整一个频段。

（11）右频段选择按钮：每按一次此按钮，输出频率向右调整一个频段。

（12）波形选择按钮：可选择正弦波、三角波、脉冲波输出。

（13）衰减选择按钮：可选择信号输出的0 dB、20dB、40 dB、60 dB 衰减的切换。

（14）幅值选择按钮：可选择正弦波的幅度显示的峰－峰值与有效值之间的切换。

（15）方式选择按钮：可选择多种扫描方式、多种内外调制方式以及外测频方式。

电子课程设计题目：函数信号发生器的设计学院：机械工程学院班级：测控技术与仪器071班作者：学号：指导教师：2010年7月7日摘要：该函数发生器采用AT89S51 单片机作为控制核心，外围采用数字/模拟转换电路（DAC0832）、运放电路（1458N）等。

电路采用AT89S51单片机和一片DAC0832数模转换器组成函数信号发生器，在单片机的输出端口接DAC0832进行DA转换，再通过运放进行波形调整，最后输出波形接在示波器上显示。

它具有价格低、性能高和在低频范围内稳定性好、操作方便、体积小、耗电少等特点。

由于采用了1458N运算放大器，使其电路更加具有较高的稳定性能，性能比高。

此电路清晰，出现故障容易查找错误，操作简单、方便。

本设计主要应用AT89S51作为控制核心。

硬件电路简单，软件功能完善，控制系统可靠，性价比较高等特点，具有一定的使用和参考价值。

关键词：AT89S51、DAC0832、波形调整【Abstract】： For special requirement the function generator usingAT89S51 microcontroller as the control, external analog / digital conversion circuit (DAC0832), op-amp circuit (1458C) and so on. AT89S51 microcontroller circuit and an integral function DAC0832 digital-signal generator, the microcontroller output port connected to DA converter DAC0832, and then wave through the op amp to adjust the final output connected to the oscilloscope waveform display. It has a low cost, high performance and low frequency range, good stability, easy operation, small size, low power consumption and so on. As a result of 1458G operational amplifier circuit to a more stable performance with high performance is high. The circuit clear, easy to find failure error, simple and convenient.The design of the main application AT89S51 as the control center. Simple hardware circuit, software, functional, and reliable control system, high cost performance characteristics, has some use and reference.Key words:AT89S51, DAC0832, waveform adjust目录1、设计概述1.1、设计任务----------------------------------4 1.2、方案选择与论证----------------------------41.3、系统设计框图------------------------------52、硬件电路设计--------------------------------53、软件系统设计3.1、阶梯波设计思想及流程图--------------------133.3、三角波和正弦波设计思想--------------------144、系统软件仿真4.1、protues仿真原理图------------------------154.2、仿真波形图--------------------------------165、课程设计心得体会---------------------------176、参考文献------------------------------------177、附录附录一：protel原理图----------------------------18 附录二：PCB图 ----------------------------------18 附录三：焊接后的电路板实物图---------------------19 附录四：实际电路板调试后发生阶梯波图-------------19附录五：实验源程序-------------------------------191.1设计任务与要求：1采用AT89S51及DAC0832设计函数信号发生器；2输出信号为正弦波或三角波或阶梯波；3输出信号频率为100Hz，幅度-5V—+5V可调；4必须具有信号输出及外接电源、公共地线接口，程序在线下载接口。

电子电路综合设计实验实验一函数信号发生器的设计与调测班级: 2009211108**: ***学号: ********小班序号: 26课题名称函数信号发生器的设计与实现一、摘要函数信号发生器是一种为电子测量提供符合一定要求的电信号的仪器, 可产生不同波形、频率和幅度的信号。

在测试、研究或调整电子电路及设备时, 为测定电路的一些电参量,用信号发生器来模拟在实际工作中使用的待测设备的激励信号。

信号发生器可按照产生信号产生的波形特征来划分：音频信号源、函数信号源、功率函数发生器、脉冲信号源、任意函数发生器、任意波形发生器。

信号发生器用途广泛, 有多种测试和校准功能。

本实验设计的函数信号发生器可产生方波、三角波和正弦波这三种波形, 其输出频率可在1KHz至10KHz范围内连续可调。

三种波形的幅值及方波的占空比均在一定范围内可调。

报告将详细介绍设计思路和与所选用元件的参数的设计依据和方法。

二、关键词函数信号发生器迟滞电压比较器积分器差分放大电路波形变换三、设计任务要求:1、（1）基本要求:2、设计一个可输出正弦波、三角波和方波信号的函数信号发生器。

3、输出频率能在1-10KHZ范围内连续可调, 无明显是真；4、方波输出电压Uopp≥12V, 上升, 下降沿小于10us, 占空比可调范围30%-70%；5、三角波输出电压Uopp≥8V；6、正弦波输出电压Uopp≥1V；设计该电源的电源电路（不要求实际搭建）, 用PROTEL软件绘制完整的电路原理图（SCH）。

（2）提高要求:1.三种输出波形的峰峰值Uopp均在1V-10V范围内连续可调。

2.三种输出波形的输出阻抗小于100Ω。

3.用PROTEL软件绘制完整的印制电路板图（PCB）。

（3）探究环节:1.显示出当前输入信号的种类、大小和频率（实验演示或详细设计方案）。

2.提供其他函数信号发生器的设计方案（通过仿真或实验结果加以证明）。

四、设计思路和总体结构框图（1）原理电路的选择及总体思路:根据本实验的要求, 用两大模块实现发生器的设计。
