工程现场临时用电负荷计算实例
一、用电负荷计算：
现场用电设备：
1、卷扬机3台（7.5KW）22.5KW
2、砂浆机3台（3KW）9KW
3、加压泵1台（5.5KW） 5.5KW
4、介木机4台（3KW）12KW
5、振动器3台（1.1KW）3.3KW
6、电焊机1台（25.5KW）25.5KW
7、镝灯4支（3.5KW）14KW
8、碘钨灯10支（1KW）10KW
9、其他用电10（KW）10KW
10、生活用电10（KW）10KW
施工现场用电设备的kx、cos、tg
1、卷扬机kx=0.3 cosφ=0.7tgφ=1.02
2、砂浆机kx=0.7 cosφ=0.68 tgφ=0.62
3、加压泵kx=0.5 cosφ=0.8 tgφ=0.75
4、介木机kx=0.7 cosφ=0.75 tgφ=0.88
5、振动器kx=0.65 cosφ=0.65 tgφ=1.17
6、电焊机kx=0.45 cosφ=0.87tgφ=0.57
7、镝灯kx=1
8、碘钨灯kx=1
9、其他用电kx=1
10、生活用电kx=1
有功荷载计算：
1、卷扬机Pj1=Pj×kx=22.5kw×0.3=6.75kw
2、砂浆机Pj2=Pj×kx=9kw×0.7=6.3kw
3、加压泵Pj3=Pj×kx=5.5kw×0.5=2.75kw
4、介木机Pj4=Pj×kx=12kw×0.7=8.4kw
5、振动器Pj5=Pj×kx=3.3kw×0.65=2.15kw
6、电焊机Pj6=Pj×kx=25.5kw×0.45=11.48kw
7、镝灯Pj7=Pj×kx=14kw×1=14kw
8、碘钨灯Pj8=Pj×kx=10kw×1=10kw
9、其他用电Pj9=Pj×kx=10kw×1=10kw
10、生活用电Pj10=Pj×kx=10kw×1=10kw
无功荷载计算：
1、卷扬机Qj1=Pj1×tgφ=6.75kw×1.02=6.89KV AR
2、砂浆机Qj2=Pj2×tgφ=6.3kw×0.62=3.91KV AR
3、加压泵Qj3=Pj3×tgφ=2.75kw×0.75=2.06KV AR
4、介木机Qj4=Pj4×tgφ=8.4kw×0.88=7.39KV AR
5、振动器Qj5=Pj5×tgφ=2.15kw×1.17=2.51KV AR
6、电焊机Qj6=Pj6×tgφ=11.48kw×0.57=6.54KV AR
7、镝灯Qj7=Pj7×tgφ=14kw×1.52=21.28KV AR
总有功计算，取同期系数kp=0.8
P总=kp×(6.75+6.3+2.75+8.4+2.15+11.48+14+10+10+10)×0.8=65.46KW
总无功计算，取同期系数kp=0.8
P总=kQ×(6.89+3.91+2.06+7.39+2.51+6.54+21.28)×0.8
=40.46KW
现在功率：
Sj=P总2+P总2=65.462+40.462=76.95KV A
说明：
按照《建设工程施工现场供用电安全规范》的规定采用专用保护零线的TN-S接零保护，采用三相五线制供电。

所有机械、工地配电房以及各线路的终端，必须就近重复接地，且与建筑物防雷网地极牢固连接。

所有电线、电缆均用街码瓷瓶敷设，电线电缆不得用裸金属线绑扎。

水平架设的高度必须符合本地区安全技术规范要求，凡汽车通道的跨越线路无法按高度架设时，应采用钢管埋地敷设，深度应不小于50cm。

配电房应配备干粉灭火器不少于3个，单相用电设备的使用应考虑相间平衡。

现场地面安装外供水Φ50消防龙头4个，清水泵输出至首层安装Φ50消防龙头一个，以上楼层每层安装消防龙头一个。

二、用电安全措施
1、施工用电设备必须按规定接地接零，并装有二级防漏电保护开关，电工必须持证上岗，并经常进行全部电器设备的安全检查，现场电线线路采用三相五线制，并有保护接零专用线，架空电线净空高6m以上，开关箱安放高1.5m以上，一切非电工人员一律不得移动及拆装场地内电器设备。

每天开工前须先检查防漏电开关有无失灵。

2、每台用电设备应有各自专用的开关箱，必须实行“一机一闸”制，严禁用同一个开关电器直接控制二台用电设备（含插座）。

3、开关箱内的开关电器必须能在任何情况下都可以使用电设备实行电源隔离，及开关箱内必须装置漏电保护器。

4、配电箱、开关箱内的电器必须可靠完好，不准使用破损、不合格的电器。

5、配电箱和开关箱的金属箱体及所有用电设备的金属外壳等必须接地作保护。

箱体门要完。

合集下载

建筑工程临时用电负荷及线路计算示例3

建筑工程临时用电负荷及线路计算示例3

建筑工程临时用电负荷及线路计算示例分配电箱至各机械设备开关箱线路计算及导线选择（支路）4.1塔吊线路计算及导线选择4.1.1计算电流TC5510Ijs = Pe/(1.732×Ue×Cosφ) = 41/(1.732×0.38×0.70) = 88A4.1.2选择导线选择电缆YJV-3*50+2*25。

漏电保护器的选择：DZ20LE-160A/3P，漏电动作电流30mA。

4.2人货电梯线路计算及导线选择4.2.1计算电流Ijs = Pe/(1.732×Ue×Cosφ) = 66/(1.732×0.4×0.70) = 136A4.2.2选择导线选择YJV-3*50+2*25。

漏电保护器的选择DZ20LE-160A/3P，漏电动作电流30mA。

4.3 液压弯管机线路计算及导线选择4.3.1计算电流Ijs = Pe/(1.732×Ue×Cosφ) = 1.1/(1.732×0.38×0.60) = 2.79A4.3.2选择导线选择YC-5×4mm2铜芯橡套线。

4.4 交流电焊机线路计算及导线选择4.4.1交流电焊机BX-300计算电流Ijs = KxPe/(1.732×Ue×Cosφ) =0.45×24.4/(1.732×0.38×0.45) = 37A分配电箱至开关箱选择YC-5×6mm2铜芯橡套线；开关箱至电焊机用YC-3×6mm2 2铜芯橡套线。

漏电保护器（二极）的选择DZ20L-63，漏电动作电流30mA。

4.4.2交流电焊机BX-500计算电流Ijs = KxPe/(1.732×Ue×Cosφ) =0.45×26/(1.732×0.38×0.45) = 50A分配电箱至开关箱选择YC-5×10mm2铜芯橡套线；开关箱至电焊机用YC-3×10mm2铜芯橡套线。

施工现场临时用电计算实例

施工现场临时用电计算实例

施工现场临时用电计算实例按照国家标准《建设工程施工现场供电安全规范》（GB50194－93）和建设部标准《施工现场临时用电安全技术规范》(JGJ46－88)的要求，在建设工程开工前，应编制该工程施工现场临时用电施工组织设计。

下面笔者就某施工现场为例详细讨论一下有关临时用电的计算问题。

二、工程实例A、工程概况某工程：平面尺寸：57m×48.6m建筑总高度22.86m，建筑面积：6558m2，结构形式：钢筋砼框架结构，+5.20m结平采用无粘结钢筋砼预应力大梁，屋面结构采用张弦钢结构新工艺。

B、施工现场机电设备使用一览表（略）C、施工现场临时用电线路布置图（略）D、负荷计算施工工程工地可分段作业，现场总需要系数K x=0.47,满负荷时的功率因数cosφ＝0.6，根据临时电源位置及用电设备分布和现场的环境等确定条件，确定总配电箱、分配电箱和开关位置。

1. 进户线（1）不同暂载率的用电设备和单相用电设备容单相用电设备的设备容量：应将单相用电设备均匀地分散在三相上，力求三相基本平衡。

规范规定，在计算范围内单相用电设备的总容量不超过三相用电设备的15％时，可按三相负荷考虑，即设备容量等于所有单相总容量。

如单相用电设备的不对称容量大于三相用电设备总容量的15％以上时，单相用电设备接在线电压上：设备容量＝6、7两台设备电焊机、对焊机是单相用电设备，其总容量为67.3kW，已超过三相总容量的15％，转换到三相设备容量为日光灯的容量为其功率的1.2倍，即Ps3=1.2×Pe=1.2×3=3.6kW(2)所有的动力设备总容量为：Ps＝77.5+15+15+15+18+25.5+91.1+8+4.5+5.5+2.8+5.5＝283.4kW （3）动力设备的计算负荷为：Pjs=Kx×Ps=0.47×283.4=133kWQjs=Pjs×tan?=133×0.57=75.8kV AR(4)照明线路计算负荷（3）中动力Pjs=133kW Qjs=75.8kV AR照明Pjs=10.8kW日光灯为 3.6kW，设其cos=0.7则Qjs=3.6×tan?=3.67kV AR（5）总计算负荷为：Pjs=Kx×(133+10.8)=67.6kW(有功计算负荷＝需要系数×根据每台设备性质，把设备铭牌容量换算到长期工作制的设备总容量) Qjs(无功计算负荷)＝153+3.67＝156.67kV AR2.第一路干线这路干线供电给分配电箱Ⅰ，所包含的设备有塔吊，木工机械，取该设备组的需要系数0.6，计算负荷为：PjsI＝0.6×（77.5+15）＝92.5kWQjsI=92.5×tan?=123kWSjsI＝153kV AIjsl＝232A3.第二干线、第三干线（略，按上法计算）E、导线选择1.进户线查《耐热聚乙烯绝缘铜导线明敷时的载流表》，选择耐热聚乙烯绝缘铜导线BV－3×70+2×35mm2导线，允许载流量为280A大于Ijs ＝259.5A（环境温度60°）。

施工现场临时用电设备和用电负荷计算应用完整实例

施工现场临时用电设备和用电负荷计算应用完整实例

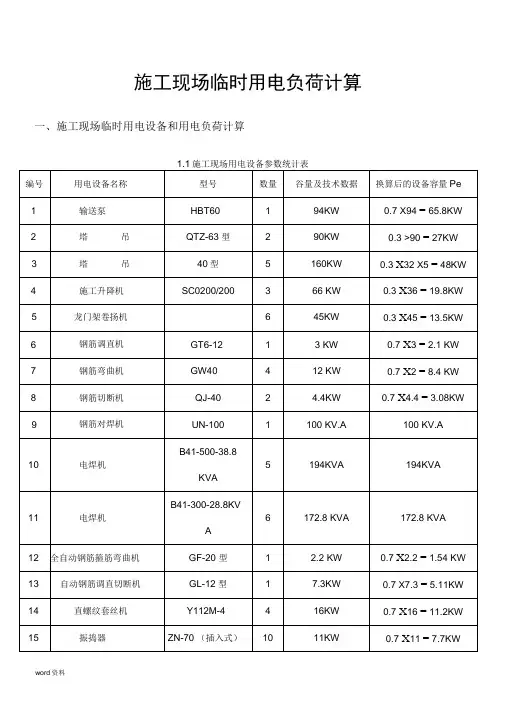

施工现场临时用电负荷计算一、施工现场临时用电设备和用电负荷计算二、计算用电总量方式方法一：P=1.05 〜1.10 （k1 E Pl/Cos ©+k2 E P2+ k3 ZP3+ k4 E P4）公式中：P――供电设备总需要容量KVA）（相当于有功功率Pjs）P1 ――电动机额定功率KWP2――电焊机额定功率KW）P3――室内照明容量KWP4――室外照明容量KW）Cos ©――电动机平均功率因数（最高为.75〜0.78，—般为0.65〜0.75）K1、K2、K3、K4――需要系数，如下表：方法二：各用电设备组的计算负荷:有功功率：Pjs1 = Kx xi Pe无功功率：Qjs1 = Pjs1 x tg ©视在功率：Sjs1 = (P2 js1 + Q2 js1) 1/2 = Pjs1/ COS ©M Kx x田e /COS ©公式中：Pjsi--用电设备组的有功计算负荷kw)Qjs1--用电设备组的无功计算负荷kvar)Sjs1--用电设备组的视在计算负荷kVA)Kx--用电设备组的需要系数Pe--换算到Jc (铭牌暂载率)时的设备容量②总的负荷计算：Pjs = Kx X2Pjs1Qjs = Pjs Ag©Sjs = (P2 js + Q2 js) 1/2公式中：Pjs--各用电设备组的有功计算负荷的总和kw) Qjs--各用电设备组的无功计算负荷的总和kvar)Sjs--各用电设备组的视在计算负荷的总和KVA)Kx--用电设备组的最大负荷不会同时出现的需要系数三、选择变压器方法一：W=K XP/COS ©公式中：W ――变压器的容量(KWP――变压器服务范围内的总用电量(KW)K ――功率损失系数，取1.05~1.1Cos ©―—功率因数，一般为0.75根据计算所得容量，从变压器产品目录中选择。
