水力学实验报告学院：班级：姓名：学号：第三组同学：姓名：学号：姓名：学号：姓名：学号：平面静水总压力实验实验目的1.掌握解析法及压力图法，测定矩形平面上的静水总压力。

2.验证平面静水压力理论。

实验原理作用在任意形状平面上的静水总压力P 等于该平面形心处的压强p c 与平面面积A 的乘积：A p P c =，方向垂直指向受压面。

对于上、下边与水面平行的矩形平面上的静水总压力及其作用点的位置，可采用压力图法：静水总压力P 的大小等于压强分布图的面积Ω和以宽度b 所构成的压强分布体的体积。

b P Ω=若压强分布图为三角形分布、如图3-2，则He b gH P 31212==ρ式中：e －为三角形压强分布图的形心距底部的距离。

若压强分布图为梯形分布，如图3-3，则2121212321H H H H a e ab H H g P ＋＋）＋（⋅==ρ式中：e －为梯形压强分布图的形心距梯形底边的距离。

图1-1 静水压强分布图（三角形） 图1-2 静水压强分布图（梯形）本实验设备原理如图3-4，由力矩平衡原理。

图1-3 静水总压力实验设备图10L P L G ⋅=⋅其中：e L L -=1求出平面静水总压力1L GL P =实验设备在自循环水箱上部安装一敞开的矩形容器，容器通过进水开关K l ，放水开关K 2与水箱连接。

容器上部放置一与扇形体相连的平衡杆，如图3-5所示。

3-5 ??????图 1-4 静水总压力仪 实验步骤1.熟悉仪器，测记有关常数。

2.用底脚螺丝调平，使水准泡居中。

3.调整平衡锤使平衡杆处于水平状态。

4.打开进水阀门K 1，待水流上升到一定高度后关闭。

5.在天平盘上放置适量砝码。

若平衡杆仍无法达到水平状态，可通过进水开关进水或放水开关放水来调节进放水量直至平衡。

6.测记砝码质量及水位的刻度数。

7.重复步骤4～6，水位读数在100mm 以下做3次，以上做3次。

8.打开放水阀门K 2，将水排净，并将砝码放入盒中，实验结束。

中央广播电视大学2013-2014 学年度第一学期"开放专科"期未考试(半开卷)水力学(B) 试题2014 年1 月一、单项选择题{每小题3 分，共18 分。

在所列备选项中，选1 项正确的或最好的作为答案，将选项号填入各题的括号中}1.理想液体的总水头线是一条(A )。

A. 水平线B. 抛物线C. 曲线D. 斜直线2. 采用长管计算时，可以忽略( A)。

A. 局部水头损失B. 沿程水头损失C. 测压管水头D. 位置水头3. 水力最佳断面是(D )。

A. 造价最低的渠道断面B. 壁面粗糙系数最小的断面C. 对一定流量具有最大断面面积的断面D. 对一定流量具有最小过水面积的断面4. 紊流的断面流速分布规律符合( A)。

A. 对数分布B. 直线分布C. 抛物线分布D. 折线分布5. 弗汝德数是判别明渠水流流态的依据，当Fr>l 则为(B )。

A. 缓流B. 急流C. 急变流D. 临界流6. 按重力相似准则设计模型，若几何比尺为100 ，则流速比尺为( A)。

A. 10C. 50B. 20D. 100二、判断题(每小题2 分，共16 分。

你认为正确的在题干后括号内划"√"，反之划"X ")7. 牛顿内摩擦定律不适用于层流运动。

(×)8. 相对压强都是大于零。

(×)9. 根据能量方程，水流总是从流速大的地方向流速小的地方流动。

(×)10. 雷诺数反映了惯性力作用与黠滞力作用的对比关系。

( √)1 1.明渠水流的断面比能沿流程总是增加的。

(×)12. 陡坡上出现均匀流必为均匀的急流，缓坡上出现均匀流必为均匀的缓流。

( √) 13" 泄水建筑物下游的水流衔接形式中，淹没式水跃衔接比远驱式水跃衔接更安全。

( √)14. 渗流模型中的渗流流速与实际渗流流速相等。

(×)三、简答题{每小题5 分，共10 分)15. 什么是临界水深hk?如何用hk判别明渠水流的流态?答:临界水深h k 是Es 取极小值对应的水深。

毕业设计指导书（热动专业）建筑环境与设备专业教研室邢秀强2014年2月一．设计原始资料1．工程所在地：每人一个地点，查出该地点的室外设计计算气象参数、水质资料等。

原始资料是设计工作的重要依据之一。

设计时如果原始资料不全或有错误，那就会引起设计方案上的变化，甚至造成经济上的重大损失和浪费。

因此，在进行冷冻站设计之前，应进行一系列的调查研究，收集有关原始资料。

气象资料系指冷冻站所在地区的最高和最低温度、采暖计算温度、大气相对湿度、土壤冷结深度、全年主导风向及当地大气压力等。

水质资料系指确定使用的冷却水水源的水质资料，其主要指标包括水的浑浊度、水中含铁量、水的碳酸盐硬度和PH值。

此外，还应了解水源、水温及供水情况等。

2．土建资料见建筑条件图。

三个建筑图（工程），机房、速冻间建筑图相同。

选择每个建筑图人数不超过三人。

冷藏库围护结构保温材料为聚氨酯发泡，厚度为100mm。

速冻间围护结构保温材料为聚氨酯发泡，厚度为150mm.3、选择同一建筑图的同学，冷藏库、速冻间产品必须不同（肉类、鱼类）。

二．毕业设计说明书要求及内容（一）毕业设计说明书要求1．说明书应包括：前言，英文摘要，目录、正文及小结、参考文献等。

英文摘要约1000个左右印刷符号。

2、说明书中的计算方法及采用的有关数据必须注明出处，并说明公式中的各符号的意义及单位。

a)计算结果宜用表格形式列出，并画出必要的草图。

b)说明书正文15000字以上。

c)说明书应电脑打印，要求文中文字逻辑通顺，计算正确。

3.至少参考2篇外文资料，外文资料到图书馆查阅。

（二）毕业设计说明书内容1 设计依据室外气象参数、甲方提出的要求、本工程其他专业提供的设计资料（建筑设计、使用功能、服务对象与工艺过程的要求、建筑物围护结构的热工性能等）。

2 设计范围根据设计任务要求和有关资料，说明本专业设计内容。

应明确说明自己设计部分的设计范围。

3 冷负荷计算冷冻站的冷负荷是制冷设备选择的依据。

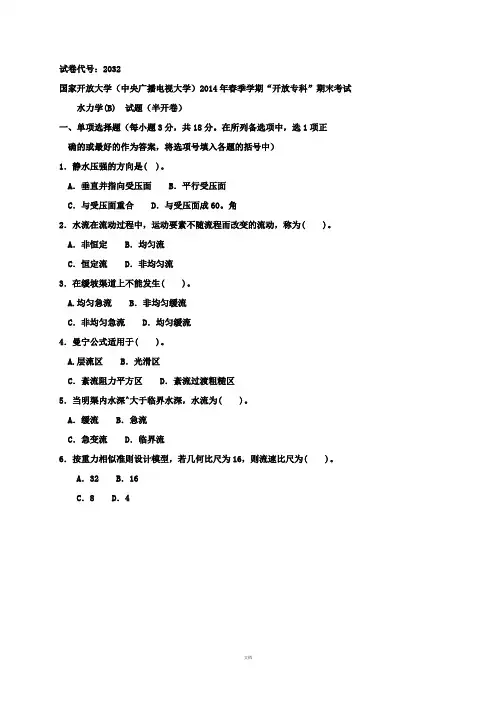

试卷代号：2032国家开放大学（中央广播电视大学）2014年春季学期“开放专科”期末考试水力学(B) 试题（半开卷）一、单项选择题（每小题3分，共18分。
