钻孔灌注桩单价分析(精制实操)

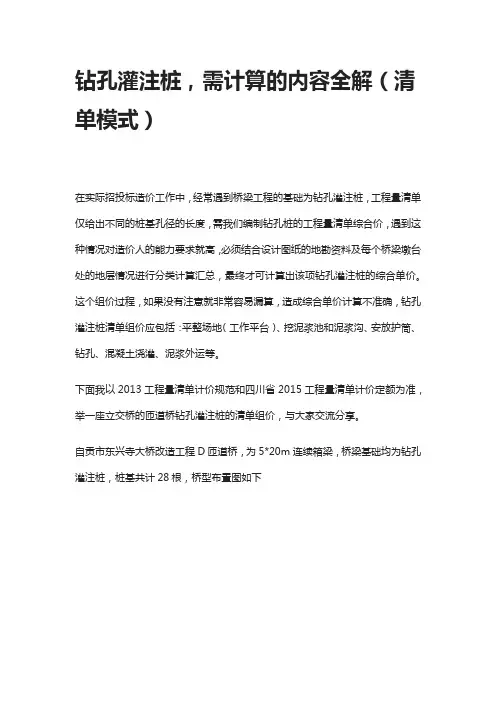

钻孔灌注桩，需计算的内容全解（清单模式）

在实际招投标造价工作中，经常遇到桥梁工程的基础为钻孔灌注桩，工程量清单仅给出不同的桩基孔径的长度，需我们编制钻孔桩的工程量清单综合价，遇到这种情况对造价人的能力要求就高，必须结合设计图纸的地勘资料及每个桥梁墩台处的地层情况进行分类计算汇总，最终才可计算出该项钻孔灌注桩的综合单价。这个组价过程，如果没有注意就非常容易漏算，造成综合单价计算不准确，钻孔灌注桩清单组价应包括：平整场地（工作平台）、挖泥浆池和泥浆沟、安放护筒、钻孔、混凝土浇灌、泥浆外运等。

下面我以2013工程量清单计价规范和四川省2015工程量清单计价定额为准，举一座立交桥的匝道桥钻孔灌注桩的清单组价，与大家交流分享。

自贡市东兴寺大桥改造工程D匝道桥，为5*20m连续箱梁，桥梁基础均为钻孔灌注桩，桩基共计28根，桥型布置图如下

现在我们来一步一步的看看如何编制该桥的钻孔灌注桩项目的清单价格。我们从D匝道桥型布置图看来看，找到该匝道桥的立面图，该桥共计6个墩台，均为桩基。我们的钻孔灌注桩定额是按照不同的土壤、岩层进行编制的，因此必须按照地层结构分别统计，图中在每个墩台处均显示有地质地层柱状图，地层分界线非常明显，根据每个墩台处的地质分层结构，可分别统计出来每个墩台桩基的不同地层的钻孔长度。切记钻孔长度不等于桩长，也就是孔深是按照自然地面至设计桩底的深度来计算的。

1、不同土层钻孔长度和钻孔量的计算

根据D匝道设计图纸，我们统计出各墩台的不同土层钻孔长度为： D0台：一二类土：12.1*6=72.6m，软岩：7.2*6=43.2m；

D1墩：一二类土：12.6*4=50.4m，软岩：8.5*4=34.0m；

D2墩：一二类土：13.0*4=52.0m，软岩：8.1*4=32.4m；

D3墩：一二类土：12.6*4=50.4m，软岩：9.1*4=36.4m；

D4墩：一二类土：11*4=44.0m，软岩：10.7*4=42.8m；

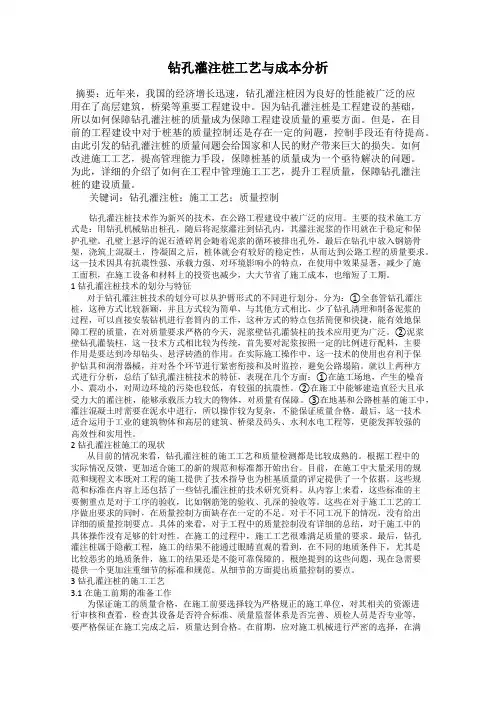

钻孔灌注桩工艺与成本分析

摘要：近年来，我国的经济增长迅速，钻孔灌注桩因为良好的性能被广泛的应用在了高层建筑，桥梁等重要工程建设中。因为钻孔灌注桩是工程建设的基础，所以如何保障钻孔灌注桩的质量成为保障工程建设质量的重要方面。但是，在目前的工程建设中对于桩基的质量控制还是存在一定的问题，控制手段还有待提高。由此引发的钻孔灌注桩的质量问题会给国家和人民的财产带来巨大的损失。如何改进施工工艺，提高管理能力手段，保障桩基的质量成为一个亟待解决的问题。为此，详细的介绍了如何在工程中管理施工工艺，提升工程质量，保障钻孔灌注桩的建设质量。

关键词：钻孔灌注桩；施工工艺；质量控制

钻孔灌注桩技术作为新兴的技术，在公路工程建设中被广泛的应用。主要的技术施工方式是：用钻孔机械钻出桩孔，随后将泥浆灌注到钻孔内，其灌注泥浆的作用就在于稳定和保护孔壁。孔壁上悬浮的泥石渣碎屑会随着泥浆的循环被排出孔外，最后在钻孔中放入钢筋骨架，浇筑上混凝土，待凝固之后，桩体就会有较好的稳定性，从而达到公路工程的质量要求。这一技术因具有抗震性强、承载力强、对环境影响小的特点，在使用中效果显著，减少了施工面积，在施工设备和材料上的投资也减少，大大节省了施工成本，也缩短了工期。

1钻孔灌注桩技术的划分与特征

对于钻孔灌注桩技术的划分可以从护臂形式的不同进行划分，分为：①全套管钻孔灌注桩，这种方式比较新颖，并且方式较为简单，与其他方式相比，少了钻孔清理和制备泥浆的过程，可以直接安装钻机进行套筒内的工作，这种方式的特点包括简便和快捷，能有效地保障工程的质量，在对质量要求严格的今天，泥浆壁钻孔灌装柱的技术应用更为广泛。②泥浆壁钻孔灌装柱，这一技术方式相比较为传统，首先要对泥浆按照一定的比例进行配料，主要作用是要达到冷却钻头、悬浮砖渣的作用。在实际施工操作中，这一技术的使用也有利于保护钻具和润滑器械，并对各个环节进行紧密衔接和及时监控，避免公路塌陷。就以上两种方式进行分析，总结了钻孔灌注桩技术的特征，表现在几个方面：①在施工场地，产生的噪音小、震动小，对周边环境的污染也较低，有较强的抗震性。②在施工中能够建造直径大且承受力大的灌注桩，能够承载压力较大的物体，对质量有保障。③在地基和公路桩基的施工中，灌注混凝土时需要在泥水中进行，所以操作较为复杂，不能保证质量合格。最后，这一技术适合运用于工业的建筑物体和高层的建筑、桥梁及码头、水利水电工程等，更能发挥较强的高效性和实用性。

项目序号1工作项目名称m

663.97

120.00

309.69

100.00

47.67

26.48

5.30

54.82

单位数量单价

m³0.942320301.44

kg100.55.00

L0.56.53.25

0.00

0.00

0.00

0.00

0.00

0.00

309.69其

中

材料费明细

其他材料费

材料费小计

备注：请投标单位按此样表，对工程量清单中的各个子项的单价逐一进行单价组成分析。如有同类型项目，且投标人认为价格一致，则只需填写一次。税金(除增值税外的所有相关税费)

材料名称、规格、型号

C30混凝土

膨润土

水材料费

机械费

综合管理费

利润

规费工程量清单综合单价分析表

基坑支护工程清单组成明细

旋挖钻孔灌注桩 直径φ1000mm

工程量清单综合单价

人工费金额(元)清单综合单价组成明细项目序号1工作项目名称m

525.87

120.00

199.52

100.00

37.76

20.98

4.20

43.42

单位数量单价

m³0.6320192.92

kg80.54.00

L0.46.52.60

0.00

0.00

0.00

0.00

0.00

0.00

199.52其

中

材料费明细金额(元)清单综合单价组成明细

其他材料费

材料费小计

备注：请投标单位按此样表，对工程量清单中的各个子项的单价逐一进行单价组成分析。如有同类型项目，且投标人认为价格一致，则只需填写一次。材料名称、规格、型号

C30混凝土

膨润土

水机械费

综合管理费

利润

规费

税金(除增值税外的所有相关税费)基坑支护工程清单组成明细

旋挖钻孔灌注桩 直径φ800mm

工程量清单综合单价

人工费

材料费综合单价分析表项目序号1工作项目名称m

417.38

120.00

112.97

100.00

29.97

16.65

3.33

34.46

单位数量单价

m³0.33912320108.52

kg50.52.50

L0.36.51.95

0.00

0.00

0.00

0.00

0.00

0.00

112.97材料费小计

备注：请投标单位按此样表，对工程量清单中的各个子项的单价逐一进行单价组成分析。如有同类型项目，且投标人认为价格一致，则只需填写一次。其

钻孔灌注桩造价构成及现况解析生产建设

赵卫星 约3053字 摘要:本文分析了目前我国钻孔灌注桩的现行造价构成、特点及存在的问题并提出了解决建议。 关键词:钻孔灌注桩造价构成预算定额施工成本 随着我国国民经济建设的迅速发展尤其是在国家中西部大开发的政策下在建筑、水利、铁路、交通、电力、化工、核电等基础设施工程中钻孔灌注桩得到了广泛应用。由于钻孔灌注桩可适用于任何土质并可形成任意桩径桩的截面形状不仅能成圆形也可成梅花形既可形成实心桩也可形成空心桩既可成一径到底也可成两径或多径桩或扩孔桩既可成垂直桩也可称为斜桩等以满足不同情况的需要。但也暴露了造价与成本的矛盾问题引起了越来越多的施工单位的关注和重视。 1、钻孔灌注桩的造价构成及其特征 钻孔桩工程一项质量要求高、施工工序较多并在一定时间内必须连续不间断完成的地下隐蔽工程。受当地水文和工程地质情况以及施工场地周围环境、设备和动力状况、人员素质、灌注材料、技术要求等因素影响因而在整个工程施工过程中难度最大、耗时最长、消耗人力物力财力最多、施工工艺独特。因此其造价构成也与其他有明显的不同有其自身的独特性。 1.1 钻孔灌注桩造价构成 由直接工程费、间接费、计划利润、税金等四项组成。

1.2 钻孔灌注桩造价特征 从钻孔灌注桩施工工艺特征来看其造价构成主要由以下三个方面组成: 1.2.1 钻孔 是指依据设计图纸、按照一定的工艺施工形成桩孔的过程。 钻孔工程施工的对象是岩层或土层它不同于一般的工程施工受地层因素和环境条件影响。钻进方法按其破碎岩石的不同而选取不同的钻进设备和切削研磨材料。如嵌岩桩孔须用炸药爆破或高强耐磨冲击钻或牙钻钻头刻取或小径取芯分级扩孔等其造价构成仅用一、二种情况是不能概括、体现和明确的。施工时可选择任何一种钻孔方法但完成的钻孔应在图纸规定的允许偏差范围内。钻孔应连续进行不得中断。钻孔时应填写钻孔记录在土层变化处捞取渣样判断土层以便与地质剖面图相核对。 1.2.2 钢筋骨架制作及安装 是指依据设计图纸和规范规程要求将钢筋按其材质、结构尺寸、偏差等要求在地面施工场地水平分段焊接绑扎制作如需用超声波管法检测桩时还要制作钢筋笼的同时将声测管焊接、绑扎好待桩孔形成且清孔并达到要求后利用钻机钻架或灌注塔架或吊车设备机械将制作好的钢筋笼下入孔内设计深度。因主要受施工场地和吊装设备的影响其造价费用取决于焊接技术、焊接材料、吊装设备等。 1.2.3 灌注水下混凝土 水下混凝土灌注是钻孔灌注桩施工的关键一道工序。其主要特点为:
