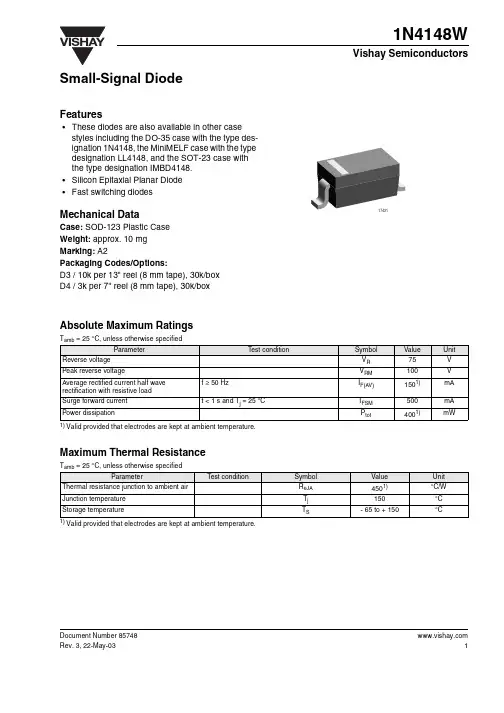

VISHAY1N4148WDocument Number 85748
Rev. 3, 22-May-03Vishay Semiconductors
117431Small-Signal Diode
Features
•These diodes are also available in other case
styles including the DO-35 case with the type des-
ignation 1N4148, the MiniMELF case with the type
designation LL4148, and the SOT-23 case with
the type designation IMBD4148.
•Silicon Epitaxial Planar Diode
•Fast switching diodes
Mechanical Data
Case: SOD-123 Plastic Case
Weight: approx. 10 mg
Marking: A2
Packaging Codes/Options:
D3 / 10k per 13" reel (8 mm tape), 30k/box
D4 / 3k per 7" reel (8 mm tape), 30k/box
Absolute Maximum Ratings
Tamb = 25°C, unless otherwise specified
1) Valid provided that electrodes are kept at ambient temperature.
Maximum Thermal Resistance
Tamb = 25°C, unless otherwise specified
1) Valid provided that electrodes are kept at ambient temperature.ParameterTest conditionSymbolValueUnit

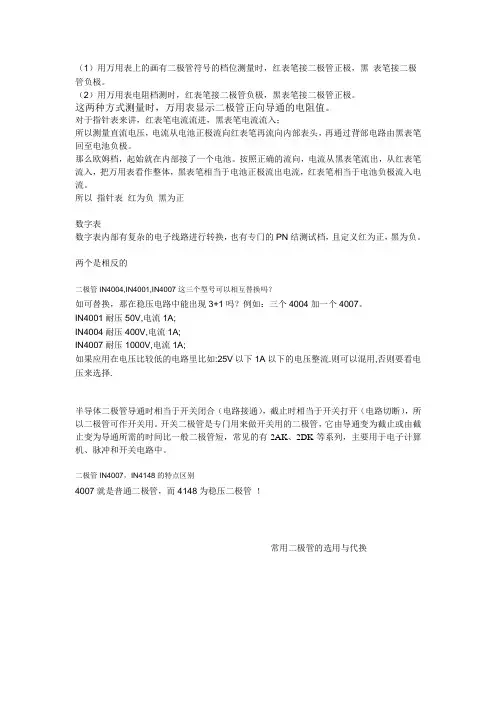

（1）用万用表上的画有二极管符号的档位测量时，红表笔接二极管正极，黑 表笔接二极管负极。
（2）用万用表电阻档测时，红表笔接二极管负极，黑表笔接二极管正极。
这两种方式测量时，万用表显示二极管正向导通的电阻值。
对于指针表来讲，红表笔电流流进，黑表笔电流流入；
所以测量直流电压，电流从电池正极流向红表笔再流向内部表头，再通过背部电路由黑表笔回至电池负极。
那么欧姆档，起始就在内部接了一个电池。按照正确的流向，电流从黑表笔流出，从红表笔流入，把万用表看作整体，黑表笔相当于电池正极流出电流，红表笔相当于电池负极流入电流。
所以 指针表 红为负 黑为正
数字表
数字表内部有复杂的电子线路进行转换，也有专门的PN结测试档，且定义红为正，黑为负。
两个是相反的
二极管IN4004,IN4001,IN4007这三个型号可以相互替换吗？
如可替换，那在稳压电路中能出现3+1吗？例如：三个4004加一个4007。
IN4001耐压50V,电流1A;
IN4004耐压400V,电流1A;
IN4007耐压1000V,电流1A;
如果应用在电压比较低的电路里比如:25V以下1A以下的电压整流.则可以混用,否则要看电压来选择.
半导体二极管导通时相当于开关闭合（电路接通），截止时相当于开关打开（电路切断），所以二极管可作开关用。开关二极管是专门用来做开关用的二极管，它由导通变为截止或由截止变为导通所需的时间比一般二极管短，常见的有2AK、2DK等系列，主要用于电子计算机、脉冲和开关电路中。
二极管IN4007，IN4148的特点区别
4007就是普通二极管，而4148为稳压二极管 ！
常用二极管的选用与代换
整流二极管
选用
整流二极管一般为平面型硅二极管，主要用于各种低频半波整流电路，如需达到全波整流需连成整流桥使用。
选用整流二极管时，主要应考虑其最大整流电流、最大反向工作电流、截止频率及反向恢复时间等参数。
1N4148WT
SURFACE MOUNT FAST SWITCHING DIODE
Features
• Fast Switching Speed
• Ultra-Small Surface Mount Package
• For General Purpose Switching Applications
• High Conductance
• Lead Free By Design/RoHS Compliant (Note 1)
• Qualified to AEC-Q101 Standards for High Reliability
• “Green” Device, Notes 4 and 5 Mechanical Data
• Case: SOD-523
• Case Material: Molded Plastic, “Green” Molding Compound,
Note 5. UL Flammability Classification Rating 94V-0
• Moisture Sensitivity: Level 1 per J-STD-020D
• Terminal Connections: Cathode Band
• Terminals: Finish - Matte Tin annealed over Alloy 42
leadframe. Solderable per MIL-STD-202, Method 208
• Marking Information: See Page 2
• Ordering Information: See Page 2
• Weight: 0.0014 grams (approximate)
SOD-523
TOP VIEW
Maximum Ratings
@T
A = 25°C unless otherwise specified
常见二极管参数归纳
1N4007的作用
利用二极管单向导电性，可以把方向交替变化的交流电变换成单一方向的脉冲直流电。
1N4007的主要参数
（于1MHZ，4V反向电压下测量）
二极管类型:Standard Recovery
最大持续峰值反向电压:1000V
最大均方根电压：700V
最大直流阻断电压：1000V
最大平均整流电流（55度）：1A
最大浪涌电流（8.3ms正弦波）：30A
最大持续正向电压（直流1A）：1.1V
最大直流反向电流（于额定直流阻断电压下）：5uA（25度），500uA（100度）
最大全载反向平均电流：30uA
典型节点电容：15PF
操作及储存温度范围：-65 to +175度
器件标记:1N4007
封装类型:DO-41
总功率, Ptot:2.5W
表面安装器件:轴向引线
参数编辑 二极管类型：高频小信号
电流：正常正向电流 If:150mA ； 最大正向电流 Imax:300mA；
最大重复峰值电流
Ifs:450mA
电压：最大重复峰值电压 Umax:100V； 最大连续反向电压 Urrm:75V； 最大

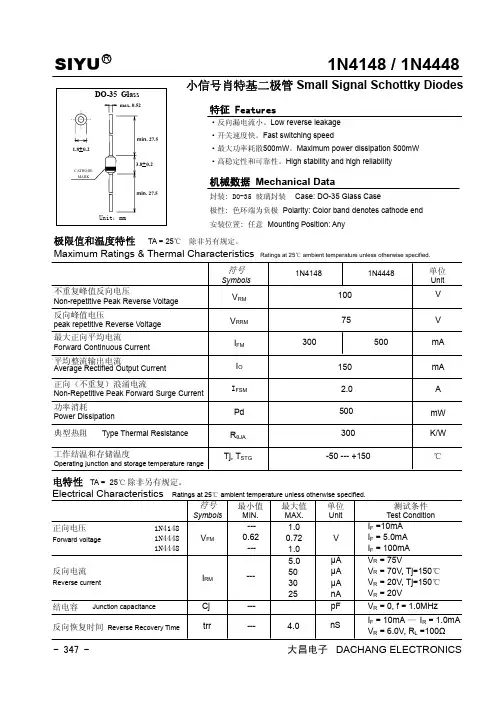

1N4148
正向电压 Uf :1V
时间：反向恢复时间 trr :4ns
功率：最大功耗 Ptot:500mW
封装：玻璃封装:SOD-27（DO-35）
针脚数:2
外径：1.85mm
外部长度（高度）：4.25mm
结温：最高结温 Tj :200℃
表面安装器件：轴向引线
1N4148和1N5819的区别:
高频、低压、大电流特性是1N5819二极管与普通二极管的不同点，它广泛被应用于开关电源、变频器、驱动器等电路，作高频、低压、大电流整流、续流、保护二极管使用。
1N5819的特点是速度超快（开关损耗低），正向压降特低（电压损耗低），不过反向耐压也低，通常少于60V，适用于低压(不高于12V)开关电源。
