RS232接口EMC设计方案
一、 接口概述
在数据通信，计算机网络以及分布式工业控制系统当中，经常需要使用串行通信来实现数据交换。RS-232是最早的串行接口标准，在短距离（<15M），较低波特率串行通信当中得到了广泛应用。
二、 接口电路原理图的EMC设计
RS232接口防静电设计

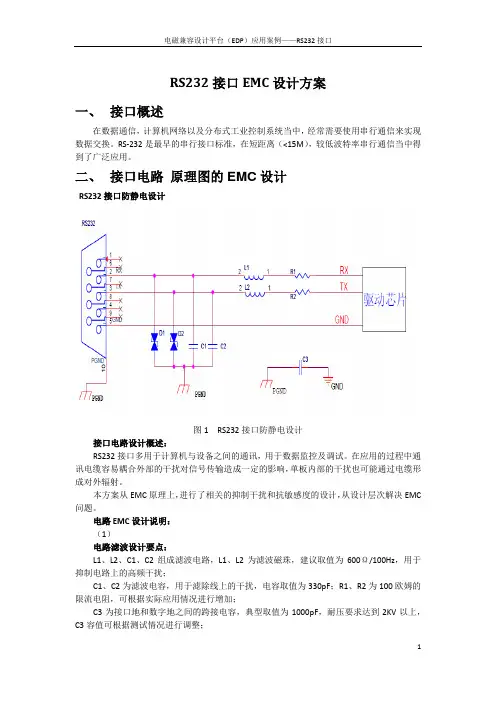

图1 RS232接口防静电设计
接口电路设计概述：
RS232接口多用于计算机与设备之间的通讯，用于数据监控及调试。在应用的过程中通讯电缆容易耦合外部的干扰对信号传输造成一定的影响，单板内部的干扰也可能通过电缆形成对外辐射。
本方案从EMC原理上，进行了相关的抑制干扰和抗敏感度的设计，从设计层次解决EMC问题。
电路EMC设计说明：
（1）
电路滤波设计要点：
L1、L2、C1、C2组成滤波电路，L1、L2为滤波磁珠，建议取值为600Ω/100Hz，用于抑制电路上的高频干扰；
C1、C2为滤波电容，用于滤除线上的干扰，电容取值为330pF；R1、R2为100欧姆的限流电阻，可根据实际应用情况进行增加；
C3为接口地和数字地之间的跨接电容，典型取值为1000pF，耐压要求达到2KV以上，C3容值可根据测试情况进行调整； 电磁兼容设计平台（EDP）应用案例——RS232接口
2
（2）电路防护设计要点：
D1、D2为TVS管，组成防护电路，防止在进行热插拔过程中，产生大的干扰能量和静电干扰对电路进行冲击而导致芯片损坏；
选择电路防护TVS器件时，注意TVS启动电压≥15V*1.2=18V。
接口电路设计备注：
如果设备为金属外壳，同时单板可以独立的划分出接口地，那么金属外壳与接口地直接电气连接，且单板地与接口地通过1000pF电容相连；
如果设备为非金属外壳，那么接口地PGND与单板地GND直接电气连接。
三、 连接器设计
本方案由电磁兼容设计平台（EDP）软件自动生成
1 浪涌试验
浪涌试验是一种在电子工程和电力系统中至关重要的测试方法，用于评估设备或系统的抗瞬态过电压（也称为浪涌电压）能力。这种测试模拟了实际环境中可能出现的各种过电压现象，例如雷电冲击、电源线路切换产生的瞬变以及附近大型电气设备开关操作所引发的瞬态脉冲。
浪涌试验台是专门设计用来进行这类测试的设备，能够产生不同波形和幅度的浪涌脉冲，并通过耦合网络将这些脉冲施加到被测设备的输入端口或电源线上。根据国际标准如IEC 61000-4-5（或其他类似的标准），浪涌测试会按照特定的波形参数（如1.2/50μs、8/20μs、10/700μs 和 5/320μs 等）来模拟真实的雷击和内部过电压情况。
浪涌测试的目的主要有：
1. 验证产品可靠性：确保电子设备在遭受瞬间高压后仍能正常工作。
2. 符合安全标准：保证产品满足国内外EMC（电磁兼容性）及安规要求。
3. 预防损坏与故障：降低因电压瞬变导致的产品损坏、性能下降或安全隐患。 2
通过这样的测试，工程师可以了解并改进产品的浪涌防护设计，比如使用合适的防雷器件（如压敏电阻、气体放电管等）、滤波器和其他保护措施，以增强设备对异常电压事件的抵抗力。
emc浪涌测试标准
EMC浪涌测试标准。
EMC（Electromagnetic Compatibility，电磁兼容性）浪涌测试是评估电子设备在遭受电力系统中的浪涌干扰时的抗扰度能力的重要测试之一。浪涌是由于电力系统中的开关操作、电感负载切换等原因导致的瞬态过电压，可能对设备造成损坏或干扰其正常工作。为了保证设备在电力系统中稳定可靠地工作，制定了一系列的EMC浪涌测试标准，以便对设备进行评估和认证。
首先，EMC浪涌测试标准包括IEC 61000-4-5标准、GB/T 17626.5标准等。这些标准规定了浪涌测试的测试设备、测试条件、测试方法等具体要求，以确保测试结果的准确性和可比性。在进行浪涌测试时，需要根据具体的标准要求选择合适的测试设备，并按照标准规定的测试条件和方法进行测试，以获取准确的测试数据。
其次，EMC浪涌测试标准主要包括了对设备的不同接口进行浪涌测试，如电源线、信号线、通信端口等。通过对这些接口进行浪涌测试，可以评估设备在不同工作条件下的抗浪涌能力，以及对外界浪涌干扰的抵抗能力。这些测试数据对于设备的设计和生产具有重要的指导意义，可以帮助设备制造商提高产品的质量和可靠性。
另外，EMC浪涌测试标准还规定了浪涌测试的测试级别和测试波形。测试级别是指浪涌测试中所施加的浪涌电压的幅值和频率，不同的设备类型和用途通常对应着不同的测试级别。而测试波形则是指浪涌测试中所使用的浪涌脉冲的波形特性，如前沿时间、上升时间、脉冲宽度等。通过对测试级别和测试波形的规定，可以确保浪涌测试的可比性和有效性。
最后，EMC浪涌测试标准的制定和执行对于保障电子设备在电力系统中的稳定运行具有重要意义。通过遵循相关的浪涌测试标准，可以有效评估设备的抗浪涌能力，提高设备的可靠性和稳定性，减少设备在电力系统中受到的干扰和损坏。因此，对于设备制造商和用户来说，了解和遵守相关的EMC浪涌测试标准是非常重要的。
综上所述，EMC浪涌测试标准是评估电子设备抗浪涌能力的重要依据，对于保障设备在电力系统中的稳定可靠运行具有重要意义。遵循相关的浪涌测试标准，对设备的设计、生产和使用具有重要的指导作用，可以提高设备的质量和可靠性，减少设备在电力系统中受到的干扰和损坏。因此，对于设备制造商和用户来说，了解和遵守相关的EMC浪涌测试标准是非常重要的。
