专业概论课程论文
题目: 各类电容容值的读法
摘要：电容的标注包括容值的标注，精度误差表示及其耐压值标注。其中，电容的基本单位是法拉；容值的标注方法包括N(毫微法)表示法，直接标注法，乘方数表示法，符号表示法以及色码表示法；耐压值表示法包括直接标注法和符号表示法。
关键词：电容容值，N(毫微法)表示法，直接标注法，乘方数表示法，符号表示法以及色码表示法；电容耐压值，直接标注法，符号表示法
目录：
1. 容值的标注
1.1电容的单位
1.2 N(毫微法)表示法
1.3直接标注法
1.4乘方数表示法
1.5符号表示法
1.6色码表示法
2. 电容器误差精度值代号标识法
3. 电容器耐压值
3.1直接标注法
3.2符号表示法
4. 小结
各类电容容值的读法
电容的标注法
电容的标注包括容值,精度误差和耐压值。
1 容值的标注
1.1电容的单位
电容的基本单位是“法拉”，用字母“F”表示，此外还有MF(兆法)，μF（微法）， nF（纳法），pF（皮法）。由于电容 F 的容量非常大，所以我们看到的一般都是μF、nF、pF的单位，而不是F的单位。
他们之间的具体换算如下：
1F＝1000000μF
1μF=1000nF=1000000pF
在常见的电路图中μF﹑PF有的将F省略掉显示μ﹑P
实际的电容标注法一般是小于9900P用P表示大于0.01μ（含0.01）用μ表示。
1.2 N(毫微法)表示法
1n=1000P
10n=0.01μ
100n=0.1μ
例：3n3表示3300Pf 22N表示0.022μf 470n表示0.47μf
1.3 直接标注法
0.01μ 0.047μ 3300pf 560pf 显示的就是实际容量不必换算
1.4 乘方数表示法
例：
10 10+无=10P
101 10+0=100P
102 10+00=1000P
103 10+000=0.01
标准实用

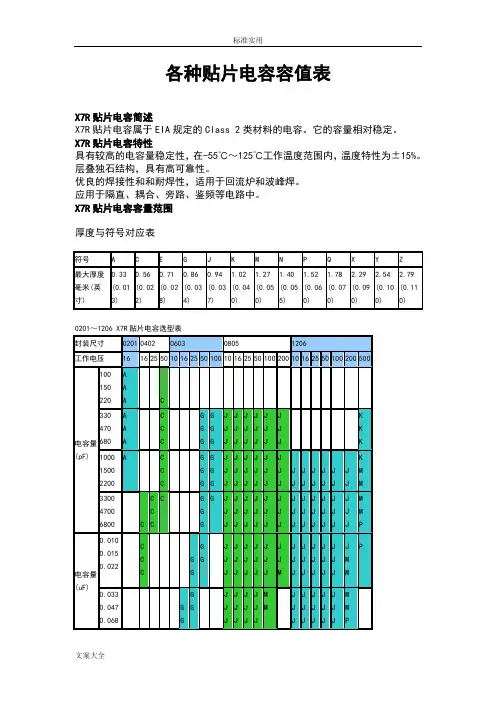

文案大全 各种贴片电容容值表
X7R贴片电容简述
X7R贴片电容属于EIA规定的Class 2类材料的电容。它的容量相对稳定。
X7R贴片电容特性
具有较高的电容量稳定性，在-55℃～125℃工作温度范围内，温度特性为±15%。
层叠独石结构，具有高可靠性。
优良的焊接性和和耐焊性，适用于回流炉和波峰焊。
应用于隔直、耦合、旁路、鉴频等电路中。
X7R贴片电容容量范围
厚度与符号对应表
符号 A C E G J K M N P Q X Y Z
最大厚度
毫米(英寸) 0.33
(0.013) 0.56
(0.022) 0.71
(0.028) 0.86
(0.034) 0.94
(0.037) 1.02
(0.040) 1.27
(0.050) 1.40
(0.055) 1.52
(0.060) 1.78
(0.070) 2.29
(0.090) 2.54
(0.100) 2.79
(0.110)
0201～1206 X7R贴片电容选型表
封装尺寸 0201 0402 0603 0805 1206
工作电压 16 16 25 50 10 16 25 50 100 10 16 25 50 100 200 10 16 25 50 100 200 500
电容量
(pF) 100
150
220 A
A
A
C
330
470
680 A
A
A C
C
C G
G
G G
G
G J
J
J J
J
J J
J
J J
J
J J
J
J J
J
J K
K
K
1000
1500
2200 A
C
C
C G
G
G G
G
G J
J
J J
J
J J
J
J J
J
J J
J
J J
J
J
J
J
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

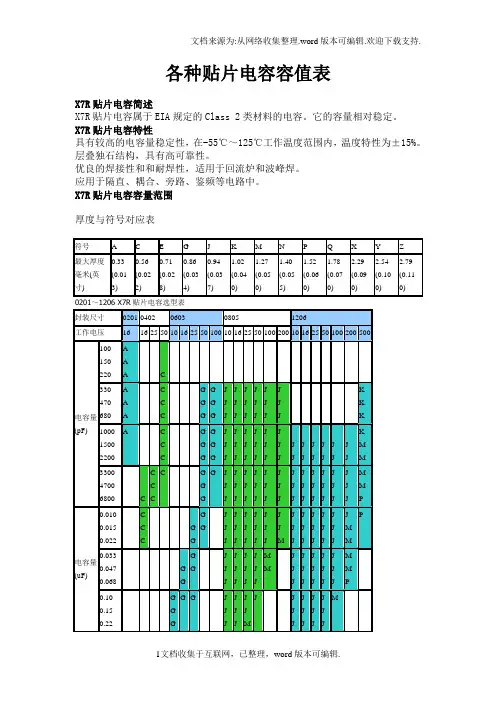

1文档收集于互联网，已整理，word版本可编辑. 各种贴片电容容值表
