重庆市快速路一纵线学堂堡立交中心站立交段匝道、道路、管道工程施工组织设计

  • 格式：doc
  • 大小：1.49 MB
  • 文档页数：190

1.编制依据、原则及范围
1.1编制依据
（1）《重庆市快速路一纵线学堂堡立交中心站立交段工程》施工图、招标文件；
（2）国家及重庆市的相关法律法规：
《市政道路工程质量检验评定标准》（CJJ1-2008）
《市政桥梁工程质量检验评定标准》（CJJ2-2008）
《市政排水沟渠工程质量检验评定标准》（CJJ3-2008）
《工程测量规范》（GBJ50026-2007）
《公路工程质量检验评定标准》(土建工程) (JTG F80/1-2004)；
《公路路基施工技术规范》（JTG F10－2006）；
《公路桥涵施工技术规范》(JTJ 041-2000)；
《公路路面基层施工技术规范》（JTJ 034-2000）；
《公路沥青路面施工技术规范》（JTG F40-2004）
《公路混凝土路面施工技术规范》(JTG F30-2003)；
《钢筋混凝土用钢筋》（GB-1449）
《钢筋焊接及验收规程》（JGJ18-2003）
《混凝土结构工程施工质量验收规范》（GB50204-2002）
《混凝土质量控制标准》（GB50164-92）
《给水排水管道工程施工及验收规范》（GB50268-2008）
《城市道路路基工程施工及验收规范》（CJJ44-91）
《建筑桩基技术规范》（JGJ94-94）
《建筑施工安全检查评分办法》（JGJ59-99）
《建筑施工高处作业安全技术规程》（JGJ80-91）
《建筑机械使用安全技术规程》（JGJ33-2001）
《建筑工程施工现场用电安全规范》（GB50194-93）
《建筑工程质量验收统一标准》（GB50300-2001）
《建筑工程文件归档整理规范》（GB50328-2001）
（3）通过踏勘工地，从现场调查、采集、咨询所获取的资料；
（4）我单位多年类似工程施工经验，目前我单位的施工技术水平、机械设备状况，我单位现行的质量管理体系、安全管理体系、环境保护、水土保持管理体系、文明施工管理体系、职业健康安全管理体系等。

1.2编制原则
（1）遵照施工图纸、技术规范、现场实际情况、我单位施工组织实际情况；
（2）做到统筹安排，科学合理的安排施工进度计划，组织均衡生产和工序衔接，做到紧张有序，确保工程质量，尽量缩短工期；
（3）采用先进的施工技术和设备，提高机械化、标准化施工作业水平。

（4）采用项目法施工，推行全面质量管理，达到安全、文明、高效。

1.3编制范围
重庆市一纵线学堂堡立交至中心站立交段道路工程主线K0+680-K2+160段，包括学堂堡立交和中心站立交及所有工程。

2.施工部署
2.1综合说明
2.1.1工程概况
（1）工程概况
重庆市一纵路学堂堡立交至中心站立交段道路工程是规划中的“一纵线”的一部分，设计起点位于渝遂高速公路土主立交附近，终点位于一纵线与规划中心站北线相交处，道路全长2.4公里，本工程在行政区划上属重庆市沙坪坝区管辖，起点为沙坪坝区土主镇学堂堡，终点为土主镇四塘村半坡石塘口，本工程分两期实施，一纵线主线K0+6380-K+160段，包括学堂堡立交和中心站立交及所有临时道路为一期实施范围，K0+000-K0+680及K2+160-K2+400为二期实施范围。

本施工组织设计针对一期编制。

本次一期工程根据规划道路路幅宽度为54米，设计车速50Km/h，设计路幅标准宽度36m，中央分隔带宽度2m，主线双向八车道各宽15.5m，两侧对称布置1.5m的检修道；在学堂堡立交至中心站立交之间，结合学堂堡立交和中心站立交的设计以及遵循车道数平衡的原则，主线确定道路路幅宽度为50m、57m、64m，中央分隔带宽度为2m，主车道为双向六车道各宽12m，两侧对称布置2-4m道辅道宽（8.5m、12m、15.5m），辅道与主车道用2m绿化带分隔。

1）土石方开挖：本工程设1#,2#取土场地及1#弃土场，平衡路基土石方。

2）道路工程：主线道路、匝道道路、临时道路、改造道路。

3）桥梁工程：学堂堡立交范围内结构物包括渝遂高速跨线桥桥梁、铁路跨线桥、B1线匝道桥、C1线匝道桥、E1线匝道桥。

中心站立交范围内结构物包括主线桥梁、C2、D2匝道桥。

4）道路排水工程：雨污水管网、明沟、明渠、暗沟、共同沟涵洞、原有涵洞的接长、八字形进出水口、检查井、跌水井、落水井、消能井、雨水蓖等；
5）车行道工程：学堂堡立交范围内，X1-X5, X7-X10号车行通道。

中心站立交范围内，Z1号车行地通道。

6）人行通道：还建人行天桥1座；
7）挡护工程：挡墙类型有悬臂式、衡重式、重力式、倾斜式；
8）路灯照明工程：一期工程桥梁、匝道、通道照明。

9）交通工程：标志、标线、道路范围内监控设施。

10）拆除工程：渝遂高速K0+360处土主立交桥，渝遂高速K0+560-K0+580范围内和渝遂高速K1+460-K1+480处人行天桥。

（2）自然地理概况
1）地理位置
拟建工程重庆市快速路一纵线（K0+680～K2+160段）行政区划上属重庆市沙坪坝区管辖，场地内大多数地段有团歇路，另外亦有部分乡村道路穿插其间。

交通总体较为方便。

2）气象
根据沙坪坝区气象局提供的气象资料：多年平均气温18.3℃,极端最高气温43℃(2006年8月15日)，极端最低气温-3.1℃(1975年12月15。

合集下载

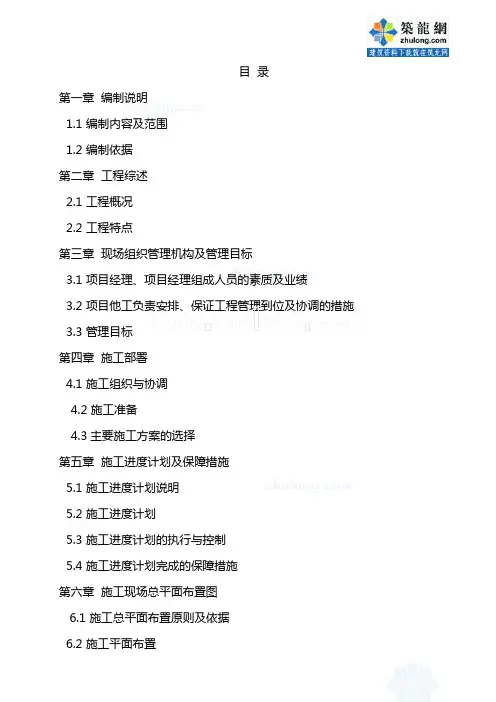

重庆市某市政管网施工组织设计
