电力系统综合课程设计第一组题目.

  • 格式：doc
  • 大小：56.00 KB
  • 文档页数：42

1 35KV降压变电所设计 一、原始资料 某加工厂35KV架空线路供电,长度为5KM,两回路;全厂10KV 侧总负荷为:有功功率9215kW;无功功率5500kvar, 10KV侧8回出线,一、二类负荷居多。

系统至35KV母线的短路容量400MVA,功率因数为0.85。 二、设计内容 1、变压器的选择 2、确定电气主接线方案 3、短路电流计算 4、计算并选择电气设备 5、母线的选择 三、本次课程设计应提交的文件 1、设计计算说明书,应包含: 1主变的选择 2对各种电气主接线设计方案的比选 3详细的短路电流计算过程 4主要电气设备选择与校验 2、设计图纸 绘制变电所电气主接线图1张。 2 110KV变电所电气设计 一、原始资料 1、变电所设有两台主变, 2、110KV架空线路两回路供电,10KV侧6回出线, 1#、2# :负荷为2000KW,长度为2KM 3#、4# :负荷为1700KW,长度为2.5KM 5#、6# :负荷为1500KW,长度为1.5KM 3、系统至110KV母线的短路容量1000MVA,功率因数为0.85。 最大负荷利用小时数为5000h/年,变电所10KV出线保护最长动作时间为1.5s。

二、设计内容 1、变压器的选择 2、确定电气主接线方案 3、短路电流计算 4、计算并选择电气设备 5、母线的选择 三、本次课程设计应提交的文件 1、设计计算说明书,应包含: 1主变的选择 2对各种电气主接线设计方案的比选 3详细的短路电流计算过程 4主要电气设备选择与校验 2、设计图纸 绘制变电所电气主接线图1张。 3 某工厂35KV降压变电所电气设计 一、原始资料 35KV两回架空线路供电,长度为5KM,;全厂10KV侧总负荷为:有功功率8759kW;无功功率5285kvar, 10KV侧6回出线,一、二类负荷居多。

系统至35KV母线的短路容量500MVA,要求功率因数提高到0.95。 二、设计内容 1、变压器的选择 2、确定电气主接线方案 3、短路电流计算 4、计算并选择电气设备 5、母线的选择 三、本次课程设计应提交的文件 1、设计计算说明书,应包含: 1主变的选择 2对各种电气主接线设计方案的比选 3详细的短路电流计算过程 4主要电气设备选择与校验 2、设计图纸 绘制总降压变电所电气主接线图1张。 一、原始资料 1、变电所设有两台主变 2、220KV架空线路两回路供电,110KV侧7回出线, 1#、2# :负荷为6200KW,长度为2KM 3#、4# :负荷为700KW,长度为3KM 5#、6# :负荷为5000KW,长度为1.5KM 7# :负荷为 5500 KW,长度为2.5KM 3、系统至35KV母线的短路容量1000MVA,功率因数为0.85。 最大负荷利用小时数为5000h/年,变电所10KV出线保护最长动作时间为1.5s。

二、设计内容 1、变压器的选择 2、确定电气主接线方案 3、短路电流计算 4、计算并选择电气设备 5、母线的选择 三、本次课程设计应提交的文件 1、设计计算说明书,应包含: 1主变的选择 2对各种电气主接线设计方案的比选 3详细的短路电流计算过程 4主要电气设备选择与校验 2、设计图纸 绘制变电所电气主接线图1张。 一、原始资料 1、变电所设有两台主变, 2、220KV架空线路两回路供电,10KV侧10回出线, 1#、2# :负荷为7800KW,长度为3.5KM 3#、4# :负荷为6600KW,长度为3KM 5#、6# :负荷为6500KW,长度为2.5KM 7# 、8#:负荷为 8300 KW,长度为2KM 9# 、10#:负荷为 6000 KW,长度为4KM 3、系统至110KV母线的短路容量1000MVA,功率因数为0.85。 最大负荷利用小时数为5500h/年,变电所10KV出线保护最长动作时间为0.5s。

二、设计内容 1、变压器的选择 2、确定电气主接线方案 3、短路电流计算 4、计算并选择电气设备 5、母线的选择 三、本次课程设计应提交的文件 1、设计计算说明书,应包含: 1主变的选择 2对各种电气主接线设计方案的比选 3详细的短路电流计算过程 4主要电气设备选择与校验 2、设计图纸 绘制变电所电气主接线图1张。 6 110KV变电所电气部分设计 一、原始资料 1、变电所设有两台主变 2、110KV架空线路两回路供电,10KV侧9回出线, 1#、2# :负荷为3500KW,长度为3KM 3#、4# :负荷为3200KW,长度为4KM 5#、6# :负荷为2500KW,长度为2.5KM 7# 、8#:负荷为 4000 KW,长度为2KM 9# :负荷为 3800 KW,长度为5KM 3、系统至110KV母线的短路容量1000MVA,功率因数为0.85。 最大负荷利用小时数为5500h/年,变电所10KV出线保护最长动作时间为1.5s。

二、设计内容 1、变压器的选择 2、确定电气主接线方案 3、短路电流计算 4、计算并选择电气设备 5、母线的选择 三、本次课程设计应提交的文件 1、设计计算说明书,应包含: 1主变的选择 2对各种电气主接线设计方案的比选 3详细的短路电流计算过程 4主要电气设备选择与校验 2、设计图纸 绘制变电所电气主接线图1张。 一、原始资料 2*12.5MW机组以110kV一级电压接入系统,起动/备用电源从110kV母线引接。

110kV出线3回:1负荷6MW,线路长20KM,1回 2负荷7.5MW,线路长15KM,1回 3负荷8.5MW,线路长15KM,1回 负荷同时率0.85,功率因数为0.85 10 KV出线6回:1负荷0.6MW,线路长550M,1回 2负荷0.5MW,线路长400M,1回 3负荷0.35MW,线路长500M,1回 4负荷0.5MW,线路长450M,两回 5负荷0.4MW,线路长600M,1回 负荷同时率0.85,功率因数为0.85 二、设计内容 1、变压器的选择 2、确定电气主接线方案 3、短路电流计算 4、计算并选择电气设备 5、母线的选择 三、本次课程设计应提交的文件 1、设计计算说明书,应包含: 1主变的选择 2对各种电气主接线设计方案的比选 3详细的短路电流计算过程 4主要电气设备选择与校验 2、设计图纸 绘制电气主接线图1张。 一、原始资料 2*25MW机组以220KV、110kV两级电压接入系统,起动/备用电源从110kV母线引接。

220出线3回 1负荷10MW,线路长4KM,2回 2负荷15MW,线路长5KM,1回 110kV出线3回:1负荷3MW,线路长4KM,1回 2负荷4MW,线路长5KM,2回 负荷同时率0.85,功率因数为0.85 10 KV出线5回:1负荷1400KW,线路长500M,1回 2负荷1100KW,线路长300M,2回 3负荷1300KW,线路长500M,1回 4负荷1000KM,线路长700M,1回 负荷同时率0.85,功率因数为0.85 二、设计内容 1、变压器的选择 2、确定电气主接线方案 3、短路电流计算 4、计算并选择电气设备 5、母线的选择 三、本次课程设计应提交的文件 1、设计计算说明书,应包含: 1主变的选择 2对各种电气主接线设计方案的比选 3详细的短路电流计算过程 4主要电气设备选择与校验 2、设计图纸 绘制电气主接线图1张。 一、原始资料 4*25MW机组以220KV、110kV两级电压接入系统,起动/备用电源从110kV母线引接。

220出线5回 1负荷30MW,线路长4KM,2回 2负荷20MW,线路长5KM,1回 3负荷25MW,线路长5KM,2回 110kV出线4回:1负荷5MW,线路长4KM,2回 2负荷6MW,线路长5KM,2回 负荷同时率0.85,功率因数为0.85 10 KV出线6回:1负荷1600KW,线路长550M,1回 2负荷1500KW,线路长400M,2回 3负荷1300KW,线路长500M,2回 4负荷1200KM,线路长600M,1回 负荷同时率0.85,功率因数为0.85 二、设计内容 1、变压器的选择 2、确定电气主接线方案 3、短路电流计算 4、计算并选择电气设备 5、母线的选择 三、本次课程设计应提交的文件 1、设计计算说明书,应包含: 1主变的选择 2对各种电气主接线设计方案的比选 3详细的短路电流计算过程 4主要电气设备选择与校验 2、设计图纸 绘制电气主接线图1张。 一、原始资料 2*100MW机组以220kV、110KV两级电压接入系统,起动/备用电源从110kV母线引接。

220出线3回 1负荷20MW,线路长4KM,2回 2负荷25MW,线路长5KM,1回 110kV出线2回:1负荷5.5MW,线路长5KM,1回 2负荷8.5MW,线路长3KM,1回 负荷同时率0.85,功率因数为0.85 10 KV出线6回:1负荷2000KW,线路长300M,1回

合集下载

电力系统分析课程设计——电力系统潮流计算

电力系统分析课程设计——电力系统潮流计算

信息工程学院课程设计报告书题目: 电力系统潮流计算专业：电气工程及其自动化班级：0310406学号：031040635学生姓名：陈代才指导教师：钟建伟2013年 4 月15 日信息工程学院课程设计任务书2013年4月15日目录1 任务提出与方案论证 (2)2 总体设计 (3)2.1潮流计算等值电路 (3)2.2建立电力系统模型 (3)2.3模型的调试与运行 (3)3 详细设计 (4)3.1 计算前提 (4)3.2手工计算 (7)4设计图及源程序 (11)4.1MA TLAB仿真 (11)4.2潮流计算源程序 (11)5 总结 (19)参考文献 (20)1 任务提出与方案论证潮流计算是在给定电力系统网络结构、参数和决定系统运行状态的边界条件的情况下确定系统稳态运行状态的一种基本方法,是电力系统规划和运营中不可缺少的一个重要组成部分。

可以说,它是电力系统分析中最基本、最重要的计算,是系统安全、经济分析和实时控制与调度的基础。

常规潮流计算的任务是根据给定的运行条件和网路结构确定整个系统的运行状态，如各母线上的电压（幅值及相角）、网络中的功率分布以及功率损耗等。

潮流计算的结果是电力系统稳定计算和故障分析的基础。

在电力系统运行方式和规划方案的研究中，都需要进行潮流计算以比较运行方式或规划供电方案的可行性、可靠性和经济性。

同时，为了实时监控电力系统的运行状态，也需要进行大量而快速的潮流计算。

因此，潮流计算是电力系统中应用最广泛、最基本和最重要的一种电气运算。

在系统规划设计和安排系统的运行方式时，采用离线潮流计算；在电力系统运行状态的实时监控中，则采用在线潮流计算。

是电力系统研究人员长期研究的一个课题。

它既是对电力系统规划设计和运行方式的合理性、可靠性及经济性进行定量分析的依据，又是电力系统静态和暂态稳定计算的基础。

潮流计算经历了一个由手工到应用数字电子计算机的发展过程，现在的潮流算法都以计算机的应用为前提用计算机进行潮流计算主要步骤在于编制计算机程序，这是一项非常复杂的工作。

电力电子课程设计报告陈晋杰赵栗杰

电力电子课程设计报告陈晋杰赵栗杰

电力电子课程设计报告------陈晋杰----赵栗杰电力电子课程设计报告设计题目：静电除尘器高频高压电源的设计学生姓名：陈晋杰专业：电气工程及其自动化班级：12电气一班指导教师：凌禹设计时间：目录一、设计题目 (2)二、报告正文 (3)摘要 (3)2.1 高频开关电源供电简介 (3)2.2 高频高压电源主要电路拓补的选择 (4)2.3 整流电路的设计 (7)2.4 波形分析 (10)三、设计总结 (11)四、参考文献................一、设计题目单相、三相可控桥式整流的工程应用————静电除尘高频高压电源的设计随着工业的发展，生产规模的日益扩大，环境污染如水污染、空气污染、废物污染、化学污染、噪音污染、热污染等有日趋严重之势。

粉尘是造成空气污染的主要污染物之一。

支撑我国工业基础的煤炭加工、采矿、电力、冶金、炼油、化工、造纸等工业都是粉尘的排放源。

工业粉尘的大量排放，不仅会危及人体健康和自然环境，在某些情况下还会造成大量贵重材料的流失。

在诸多除尘设备中，静电除尘器不仅具有除尘效率高，处理烟气量大，阻力损失小，能耗小及运行费用低等优点，还可以用来回收有用材料和能源。

因此静电除尘器在工业应用上的研究得到了越来越多的重视。

静电除尘器是当今世界公认的高效除尘设备，对于环境的保护具有及其重要的意义。

高压直流电源作为静电除尘器的核心部件，对于除尘的效率和效果有着决定性的影响。

人们在其基础上做了许多改进，比如研制输入为三相相控整流以提高功率因数；在工频整流供电基础上研制调幅式LC恒流供电电源、间歇电源和脉冲电源以提高除尘器对某些粉尘或除尘环境的除尘能力。

但基于晶闸管调压的低频工作方式的除尘电源，由于其低频工作的本质具有的许多缺点，已成为限制进一步提高除尘器除尘效果的瓶颈。

静电除尘电源高频化的发展也已成为国内外除尘行业的共识，这一方面国外走在了前列。

国内已有中小功率高频静电除尘电源的产品，但目前国内绝大多数主流静电除尘设备所配套的电源功率需要在60—100kW。

电力系统继电保护课程设计

电力系统继电保护课程设计

课题: 发电机继电保护设计专业: 电气工程及其自动化班级：姓名：指导教师：设计日期：2016.6。

14～2016.6。

25成绩：目录1。

绪论 (1)1.1继电保护概述 (1)1.2继电保护基本要求 (1)2.发电机变压器参数 (2)2.1 原始资料 (2)2.2发电厂规模 (5)2.3主接线（一机组一出线） (5)2。

4课程设计的主要内容 (5)3。

短路电流计算 (6)3.1相关短路点及短路方式的选择 (6)3.2 短路计算点的选择 (7)3.3 整定电流选择 (9)4.发电机保护配置的选取及整定原则 (9)4.1发电机的保护配置 (9)4。

2发电机纵差保护整定 (10)4.3发电机的定子单相接地保护 (11)4.4发电机的负序过电流和转子接地保护 (11)4。

5发电机的失磁保护 (12)4.6发电机的其他保护 (12)5。

继电保护整定计算 (13)5.1发电机纵差保护整定 (13)5.2过电流保护整定 (14)5。

3过负荷保护整定 (15)6.仿真图 (16)7.总结 (17)8。

参考文献 (17)9.附录 (18)1.绪论1。

1继电保护概述电力系统在运行中，由于电气设备的绝缘老化、损坏、雷击、鸟害、设备缺陷或误操作等原因，可能发生各种故障和不正常运行状态。

最常见的而且也是最危险的故障是各种类型的短路，最常见的不正常运行状态是过负荷,最常见的短路故障是单相接地.这些故障和不正常运行状态严重危及电力系统的安全和可靠运行,这就需要继电保护装置来反应设备的这些不正常运行状态。

所谓继电保护装置,就是指能反应电力系统中电气设备所发生的故障或不正常状态,并动作于断路器跳闸或发出信号的一种自动装置。

它的基本作用是：①当电力系统发生故障时，能自动地、迅速地、有选择性地将故障设备从电力系统中切除,以保证系统其余部分迅速恢复正常运行，并使故障设备不再继续遭受损坏.②当系统发生不正常状态时，能自动地、及时地、有选择性地发出信号通知运行人员进行处理，或者切除那些继续运行会引起故障的电气设备。

电力系统分析课程设计

电力系统分析课程设计

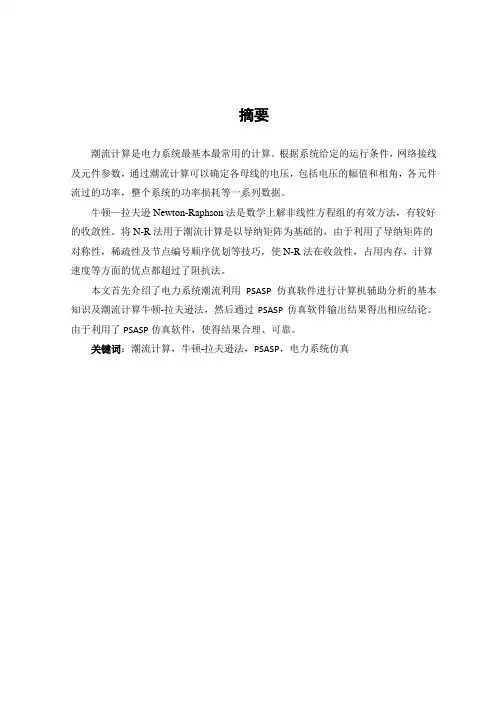

摘要潮流计算是电力系统最基本最常用的计算。
