当前位置：文档之家 › 建筑垃圾再生细粉用于发泡砂浆的试验研究

建筑垃圾再生细粉用于发泡砂浆的试验研究

  • 格式：pdf
  • 大小：208.69 KB
  • 文档页数：3

Ｖｏ１．３２。Ｎｏ．５　２０１４年５月　中国资源综合利用　Ｃｈｉｎａ　Ｒｅｓｏｕｒｃｅｓ　Ｃｏｍｐｒｅｈｅｎｓｉｖｅ　Ｕｔｉｌｉｚａｔｉｏｎ　ｏ垃圾处理　

建筑垃圾再生细粉用于发泡砂浆的试验研究　

周文娟，于显强，周理安　

（北京建筑大学，北京　１０００４４）　

摘要：建筑垃圾再生处理时会产生大量的再生细粉，造成环境污染和资源浪费。本研究采用不同粒径、　不同掺量的再生细粉取代水泥配制发泡砂浆。试验结果表明：相同粒径的建筑垃圾再生细粉，随着掺量　的增加，发泡砂浆的干表观密度降低，抗压强度降低，软化系数减小；不同粒径的建筑垃圾再生细粉，随　着粒径减小，发泡砂浆干表观密度降低，抗压强度增大，软化系数提高。　关键词：建筑垃圾；再生细粉；发泡砂浆　中图分类号：Ｘ７０５　文献标识码：Ａ　文章编号：１００８—９５００（２Ｏ１４）０５—００２３－０３　

Ｓｔｕｄｙ　ｏｎ　ｔｈｅ　Ｉｍｐｌｉｃａｔｉｏｎ　Ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　Ｃｏｎｓｔｒｕｃｔｉｏｎ　Ｗａｓｔｅ　

Ｒｅｃｙｃｌｅｄ　Ｐｏｗｄｅｒ　ｉｎ　Ｆｏａｍｅｄ　Ｍｏｒｔａｒ　

Ｚｈｏｕ　Ｗｅｎｊｕａｎ，Ｙｕ　Ｘｉａｎｑｉａｎｇ，Ｚｈｏｕ　Ｌｉ’ａｒｔ　

（Ｓｃｈｏｏｌ　ｏｆ　Ｃｉｖｉｌ　ａｎｄ　Ｔｒａｎｓｐｏｒｔａｔｉｏｎ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｂｅｉｊｉｎｇ　Ｕｎｉｖｅｒｓｉｔｙ，Ｂｅｉｊｉｎｇ　１０００４４，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｃｏｎｓｔｒｕｃｔｉｏｎ　ｗａｓｔｅ　ｒｅｃｙｃｌｉｎｇ　ｗｉｌｌ　ｇｅｎｅｒａｔｅ　ａ　ｌｏｔ　ｏｆ　ｒｅｃｙｃｌｅｄ　ｐｏｗｄｅｒ，ｗｈｉｃｈ　ｗｉｌｌ　ｐｏｌｌｕｔｅ　ｔｈｅ　ｅｎｖｉｒｏｎｍｅｎｔ　

ａｎｄ　ｗａｓｔｅ　ｒｅｓｏｕｒｃｅｓ．Ｉｎ　ｔｈｉｓ　ｓｔｕｄｙ，ｔｈｅ　ｃｅｍｅｎｔ　ｈａｓ　ｂｅｅｎ　ｒｅｐｌａｃｅｄ　ｂｙ　ｄｉｆｆｅｒｅｎｔ　ｓｉｚｅｓ　ｏｒ　ｄｉｆｆｅｒｅｎｔ　ｃｏｎｔｅｎｔｓ　ｏｆ　ｒｅｃｙｃｌｅｄ　ｐｏｗｄｅｒ　ｆｏｒ　ｆｏａｍｅｄ　ｍｏｒｔａｒ．Ｔｈｅ　ｅｘｐｅｒｉｍｅｎｔ　ｒｅｓｕｌｔｓ　ｓｈｏｗ　ｔｈａｔ　ｗｈｅｎ　ｔｈｅ　ｓａｍｅ　ｐａｒｔｉｃｌｅ　ｓｉｚｅ　ｏｆ　ｒｅｃｙｃｌｅｄ　

ｐｏｗｄｅｒ　ｉｓ　ｕｓｅｄ，ｔｈｅ　ｄｒｙ　ｂｕｌｋ　ｄｅｎｓｉｔｙ　ａｎｄ　ｃｏｍｐｒｅｓｓｉｖｅ　ｓｔｒｅｎｇｔｈ　ａｎｄ　ｓｏｆｔｅｎｉｎｇ　ｃｏｅｆｆｉｃｉｅｎｔ　ｏｆ　ｆｏａｍｅｄ　ｍｏｒｔａｒ　ｄｅｃｒｅａｓｅ　ｗｉｔｈ　ｔｈｅ　ｉｎｅｒｅａｓｅ　ｏｆ　ｒｅｃｙｃｌｅｄ　ｐｏｗｄｅｒ　ｃｏｎｔｅｎｔ，ｗｈｉｌｅ　ｔｈｅ　ｄｉｆｆｅｒｅｎｔ　ｐａｒｔｉｃｌｅ　ｓｉｚｅ　ｏｆ　ｒｅｃｙｃｌｅｄ　ｐｏｗｄｅｒ　

ｉｓ　ｕｓｅｄ，ｔｈｅ　ｄｒｙ　ｂｕｌｋ　ｄｅｎｓｉｔｙ　ｏｆ　ｆｏａｍｅｄ　ｍｏｒｔａｒ　ｄｅｃｒｅａｓｅｓ，ｔｈｅ　ｃｏｍｐｒｅｓｓｉｖｅ　ｓｔｒｅｎｇｔｈ　ａｎｄ　ｓｏｆｔｅｎｉｎｇ　ｃｏｅｆｆｉｃｉｅｎｔ　

ｉｎｃｒｅａｓｅ　ｗｉｔｈ　ｔｈｅ　ｄｅｃｒｅａｓｉｎｇ　ｐａｒｔｉｃｌｅ　ｓｉｚｅ．．　Ｋｅｙｗｏｒｄｓ：ｃｏｎｓｔｒｕｃｔｉｏｎ　ｗａｓｔｅ；ｒｅｃｙｃｌｅｄ　ｐｏｗｄｅｒ；ｆｏａｍｅｄ　ｍｏｒｔａｒ　

我国每年产生建筑垃圾约１５亿ｔ，在建筑垃圾　

产生、破碎过程中会产生大量的细粉。这些细粉由　于其颗粒小、质量轻，易造成扬尘，污染环境Ｏ］ｏ目　

前对于建筑垃圾中再生骨料的研究，已取得诸多成　

果　２］，但对于建筑垃圾中再生细料的应用研究较少，　

导致建筑垃圾利用整体失衡，降低了建筑垃圾的利　用率。　建筑垃圾再生细粉孔隙率高、含水率低，且表　面粗糙，比表面积大，与水泥的粘结较好　］。这为再　

生细粉作为掺合料使用提供了基础。关于建筑垃圾　

再生细粉作为掺合料在砂浆中的初步研究表明，建　筑垃圾再生细粉可以部分替代水泥、粉煤灰等活性　细粉，因此其附加值相对较高，有较为广阔的研究　和应用前景。　

本研究利用建筑垃圾再生细粉取代部分水泥　

制备发泡砂浆，研究不同粒径、不同掺量再生细粉　对发泡砂浆性能的影响。　

１　试验方案　

１．１原材料　

（１）水泥：北京金隅水泥Ｐ．０　４２．５水泥，水泥性　能见表１。　

（２）建筑垃圾再生细粉：３种粒级的细粉最大　粒径分别为０．３　ｍｍ、０．１５　ｍｍ、０．０７５　ｍｍ。其主要氧　

收稿日期：２０１３—１２—２４　基金项目：北京市科技计划项目：建筑垃圾深化处置关键技术研究（Ｚ１１１１０００６６８１１０１０）；轻型钢结构粉煤灰泡沫混凝土镶嵌式　围护结构开发（Ｚ１２１１００００７６１２０１２）；北京市教育委员会科技成果转化和产业化项目：建筑垃圾再生混凝土制品的研发　（ＰＸＭ２０１３—Ｄ１４２１０＿００００８９）。　作者简介：周文娟（１９７７一），女，安徽合肥人，副教授，主要从事固体废弃物资源化技术研究工作。　

一

２３—　。垃圾处理　中国资源综合利用　第５期　

化物成分见表２。　表１水泥材性　

表２建筑垃圾再生细粉的主要氧化物成分　％　

（３）发泡剂；　

（４）稳泡剂。　

１．２发泡砂浆配合比及试验结果　

３种粒级再生细粉取代水泥的比例分别为　２０％、３０％、４０％，发泡剂占砂浆干粉料质量的５．８％，　

稳泡剂占砂浆干粉料质量的０。４％，砂浆用水量与　

砂浆干粉料的质量比为０．６２：１。　

发泡砂浆试验结果见表３。　表３发泡砂浆试验结果　

，　２结果分析　

２．１对发泡砂浆干表观密度的影响　

建筑垃圾再生细粉对发泡砂浆干表观密度的　

影响见图１。　

４５０　．　４ｏｏ　

｛｝１；：３５０　Ｈ－　３００　２Ｏ　３０　４０　再生细粉掺量（％）　图１　建筑垃圾再生细粉对发泡砂浆干表观密度　

－２４－　的影响　由图１可知，随着再生细粉掺量的增加，发泡　

砂浆的干表观密度呈现降低的趋势。这主要是因为　

一方面建筑垃圾再生细粉自身孔隙多、密度低，当　掺量增大时，同样的发泡效果必然导致发泡砂浆的　

干表观密度减小。另一方面由于建筑垃圾细粉的比　

表面积大，当掺量增大会更有益于气泡的保持与稳　

定，因此干表观密度随着掺量的增加而降低。　随着再生细粉粒径的减小，在掺量为２０％、　３０％情况下，发泡砂浆的干表观密度呈现增大的趋　

势。但是当掺量增加到４０％时，干表观密度与粒径　

的关系就不明显了。这主要是因为建筑垃圾再生　细粉在较小掺量情况下，粒径越小比表面积越大，　

吸水率越高，而由于水的表面张力会破坏发泡过程　

中所形成的气泡，最终导致发泡效果变差，干表观　

密度增大。此外，当掺量在４０％时，建筑垃圾再生　细粉与水泥混合后可以起到“滚珠”效应ｌ４］，提高砂　

浆的工作性，降低砂浆的用水量，减少用于形成气　泡的水分，利于砂浆中气泡的产生并稳定存在，最　

终导致砂浆的干表观密度有所下降，且粒径变化影　

响贝０很，Ｊ、。　２．２对发泡砂浆抗压强度的影响　

建筑垃圾再生细粉对发泡砂浆抗压强度的影　

响见图２。　

邑１．５　趔　鏊１．０　

０．５　。ｏ　０　

２Ｄ　３Ｕ　４Ｕ　再生细粉掺量（％）　图２建筑垃圾再生细粉对发泡砂浆２８ｄ抗压强　

度的影响　由图２可知，在建筑垃圾再生细粉相同粒径不　同掺量的情况下，随着建筑垃圾再生细粉掺量的增　

加，发泡砂浆的２８　ｄ抗压强度呈现出下降的趋势。　

这主要是由于再生细粉具有吸水效应，导致参与水　泥水化的水分减少；并且随着再生细粉的取代量过　

多，使得作为强度来源的水泥用量减少也影响了发　

泡砂浆强度的发展。因此，发泡砂浆２８　

ｄ抗压强度　第５期　周文娟等：建筑垃圾再生细粉用于发泡砂浆的试验研究　。垃圾处理　

随着建筑垃圾再生细粉掺量的增大而降低。　

在建筑垃圾再生细粉相同掺量不同粒径的情　况下，最大粒径为０．０７５　ｍｍ的再生细粉所对应的　

２８　ｄ抗压强度最高，最大粒径为０．１５　ｍｍ的再生细　粉所对应的２８　ｄ抗压强度最低。这主要是由于最　

大粒径为０．０７５　ｍｍ的再生细粉颗粒细，活性有所　

提高，掺入砂浆中比Ｏ．３　ｍｍ和０．１５　ｍｍ的建筑垃圾　细粉所起到的密实填充作用更佳。　

２．３对发泡砂浆软化系数的影响　建筑垃圾再生细粉对发泡砂浆软化系数的影　

响见图３。　

０．９　

０．８　

Ｏ．６　

Ｏ．５　２Ｕ　３Ｕ　４Ｕ　再生细粉掺量（％）　图３　建筑垃圾再生细粉对发泡砂浆软化系数的　影响　由图３可知，在建筑垃圾再生细粉相同粒径不　

同掺量的情况下，随着建筑垃圾再生细粉掺量的增　加，发泡砂浆的软化系数呈现出增大的趋势。这主　

要是由于一方面建筑垃圾再生细粉可以在发泡砂　浆中起到密实填充作用，对增加砂浆的强度起到积　

极作用。另一方面建筑垃圾再生细粉吸水量较高，　

会增加硬化砂浆的含水量，降低砂浆的强度，起到　负面作用。而随着建筑垃圾再生细粉掺量的增加，　

其对于砂浆强度的增加与其对于砂浆强度的降低　

作用的相差比例逐渐增大，所以导致砂浆的软化系　数增大。　

由图３还可以看出，在建筑垃圾再生细粉相同　

掺量不同粒径的情况下，最大粒径为０．１５　ｍｍ的再　生细粉软化系数最大，最大粒径为０－３　ｍｍ的软化　

系数最小。发泡砂浆软化系数主要受两个因素的影　响：即砂浆泡水前的抗压强度和砂浆的吸水率。砂　

浆泡水前的抗压强度越高，砂浆的吸水率越低，所　

对应的软化系数就越高。建筑垃圾再生细粉一方面　

可以在发泡砂浆中起到密实填充作用，增加砂浆的　

强度；另一方面由于其吸水量较高，会增加硬化砂　浆的含水量，降低砂浆的强度。综合以上两个方面　的影响，最大粒径为０．１５　ｍｍ的再生细粉所对应的　

发泡砂浆的软化系数最大。　

２．４建筑垃圾再生细粉发泡砂浆的配制　

综合建筑垃圾再生细粉对于发泡砂浆干表观　密度、２８　ｄ抗压强度、软化系数影响的试验研究，从　

试验配合比中选出３组干表观密度￣＜４００　ｋｇ／ｍ３，２８　ｄ抗压强度３０．９　ＭＰａ、软化系数Ｉ＞０．８０的发泡砂　

浆，进行发泡砂浆导热系数的测试。　

发泡砂浆导热系数试验结果见表４。　表４发泡砂浆导热系数　

编号再生细粉最大粒径（ｍｍ）再生细粉掺量（％）导热系数　

由表４可知，本试验配制出的发泡砂浆满足保　

温砂浆导热系数标准的要求。　

３结论　

（１）在建筑垃圾再生细粉相同粒径不同掺量的　情况下，随着建筑垃圾再生细粉掺量的增加，砂浆　

的干表观密度、抗压强度降低，但软化系数逐渐升　

高。建筑垃圾再生细粉在４０％掺量时，其强度仍能　达到０．８　ＭＰａ以上，且有较高的软化系数。　

（２）在建筑垃圾再生细粉相同掺量不同粒径的　情况下，随着粒径的减小，干表观密度、软化系数增　加，但抗压强度相应降低。建筑垃圾再生细粉最大　

粒径为０．０７５　ｍｍ时，各项性能指标较好。　（３）建筑垃圾再生细粉通过粒径、掺量的调整，　应用到发泡砂浆中，可配制出符合标准的保温砂　

浆。　

参考文　献　

１　鄢朝勇，叶建军．绿色建筑砂浆的研究与探讨［Ｊ］．混凝土，　２０１０，（３）：１２３－１２５．　２鄢朝勇，叶建军，聂维中．建筑砂浆新型胶凝材料的试验研　究［Ｊ］．武汉理工大学学报，２００９，３１（７）：１５－１８．　３朱银春，潘刚华，李敏等．固体废弃物在预拌砂浆中应用　的若干技术问题探讨［Ｊ］．江苏建材，２００９，（３）：３３—３５．　４王雪，孙可伟．废砖资源化综合利用研究［Ｊ］．中国资源综　合利用，２０ｏ８，２６（１０）：３４—３５．　（责任编辑／陈军）　

合集下载

粉煤灰对建筑垃圾再生细骨料干混砂浆性能的影响

粉煤灰对建筑垃圾再生细骨料干混砂浆性能的影响

粉煤灰对建筑垃圾再生细骨料干混砂浆性能的影响　赵焕起李国忠　（济南大学建筑材料制备与测试技术山东省重点实验室，山东　济南　２５００２２）　摘要：为拓宽建筑垃圾资源化的应用途径，对建筑垃圾进行破碎和筛分处理，将得到的再生细骨料作为　细集料，以水泥作为胶凝材料，粉煤灰作为矿物掺合料，制备干混砂浆。研究了天然河砂与建筑垃圾再　生细骨料基本物理性能的异同。研究发现，在用水量相同时，再生细骨料干混砂浆的抗折强度和抗压强　度明显高于天然河砂干混砂浆；当粉煤灰掺量为１０％时，干混砂浆的力学性能最优，干混砂浆的２８　ｄ抗　折强度为７．８１　ＭＰａ，抗压强度为４１．０６　ＭＰａ；粉煤灰掺加量占胶凝材料１０％～２５％时，对干混砂浆力学　性能影响不大，可以作为干混砂浆的基本配比参数应用。　关键词：建筑垃圾；再生细骨料；粉煤灰；物理性能；力学性能　中图分类号：ＴＵ５２２．０９文　标识码：Ａ文章编号：１００１—６９４５（２０１３）１１一ｏ１１１—０４　‘　Ｅｆｆｅｃｔ　ｏｆ　ｆｌｙ　ａｓｈ　ｏｎ　ｐｒｏｐｅｒｔｉｅｓ　ｏｆ　ｄｒｙ　ｍｉｘｅｄ　ｍｏｒｔａｒ　ｐｒｅｐａｒｅｄ　ｗｉｔｈ　ｒｅｃｙｃｌｅｄ　ｃｏｎｓｔｒｕｃｔｉｏｎ　ｗａｓｔｅ　ｆｉｎｅ　ａｇｇｒｅｇａｔｅ　ＺＨＡＯ　Ｈｕａｎ－ｑｉ　ＬＩ　Ｇｕｏ—ｚ＾ｏｎｇ　Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｄｒｙ　ｍｉｘｅｄ　ｍｏｒｔａｒ　ｉｓ　ｐｒｅｐａｒｅｄ　ｗｉｔｈ　ｒｅｃｙｃｌｅｄ　ｃｏｎｓｔｒｕｃｔｉｏｎ　ｗａｓｔｅ　ｆｉｎｅ　ａｇｇｒｅｇａｔｅ　ａｓ　ｍａｉｎ　ｒａｗ　ｍａｔｅｒｉａｌ，ｃｅｍｅｎｔ　ａｓ　ｂｉｎｄｅｒ，ａｎｄ　ｆｌｙ　ａｓｈ　ａｓ　ａｄｄｉｔｉｖｅ．Ｔｈｅ　ｓｉｍｉｌａｒｉｔｉｅｓ　ａｎｄ　ｄｉｆｆｅｒｅｎｃｅｓ　ｂｅｔｗｅｅｎ　ｔｈｅ　ｎａｔｕｒａｌ　ｒｉｖｅｒ　ｓａｎｄ　ａｎｄ　ｒｅｃｙｃｌｅｄ　ｃｏｎｓｔｒｕｃｔｉｏｎ　ｗａｓｔｅ　ｆｉｎｅ　ａｇｇｒｅｇａｔｅ　ａｒｅ　ｒｅｓｅａｒｃｈｅｄ．　Ｋｅｙ　Ｗｏｒｄｓ：ｃｏｎｓｔｒｕｃｔｉｏｎ　ｗａｓｔｅ，ｒｅｃｙｃｌｅｄ　ｆｉｎｅ　ａｇｇｒｅｇａｔｅ，ｆｌｙ　ａｓｈ，ｐｈｙｓｉｃａｌ　ｐｒｏｐｅｒｔｙ，ｍｅｃｈａｎｉｃａｌ　ｐｒｏｐｅｒｔｙ　随着我国现代化都市建设步伐的加快，城市中产　生和排放的建筑垃圾的数量正在日益增加。城市的绿　化文明也在遭受建筑垃圾所带来的烦恼。泛滥的垃圾　造成了严重的城市环境污染，每年政府需要消耗大量　的人力物力清运和处理产生的建筑垃圾。目前我国建　筑垃圾产生的数量已占城市垃圾总量的３０％一４Ｏ％，　而且绝大部分建筑垃圾未经过任何处理，就被运往郊　外露天堆放抑或是填埋ｕ　。面对日益严峻的环境恶　化，日趋锐减的土地资源和日渐耗尽的矿产资源，建筑　垃圾的排放和产生无疑加剧了人与环境、资源之间的　矛盾局面，影响了城市生态环境的协调发展，因此建筑　垃圾处理日益受到人们的重视。　我国对建筑垃圾开展研究调查工作尚处于起步阶　段，对建筑垃圾的整体认识还不够深入。究其原因主　要是因为建筑垃圾涉及到建筑工程学、环境科学、化学　２０１３。　莎　新浪微博：砖瓦杂志社　等，属于一门边缘学科，对其研究的深度广度不及传统　学科，而无暇顾及垃圾的回收利用阁。我们应该看到，　与西方发达国家建筑垃圾的高回收利用率相比，我国　在开展建筑垃圾再利用方面还存在着较大的差距，建　筑垃圾的回收利用率不高，应用途径不广，目前，主要　是将其破碎成再生粗骨料应用在再生混凝土方面，而　关于再生细骨料方面的研究较少。如果能有效利用再生　细骨料取代天然细骨料河沙，不仅能解建筑垃圾占用　土地及处理的难题，拓宽建筑垃圾的应用途径，而且还　能减少对天然砂资源的开采，缓解资源压力并保护生　态环境，提高经济社会效益，满足人类可持续发展要求。　１试验材料与方法　１．１原材料　建筑垃圾：从附近建筑工地获取的废弃混凝土试　块、碎石块、红砖及青砖等建筑废弃物。　墙材网ＷＷＷ．ｂｒｉｃｋ－ｔｉｌｅ．ｃｏｒｎ　１　１　１

用建筑垃圾配制绿色生态建筑砂浆的试验研究

用建筑垃圾配制绿色生态建筑砂浆的试验研究

用建筑垃圾配制绿色生态建筑砂浆的试验研究

刘政谰;胡智佩;刘跃锋;梅加昕;鄢朝勇

【摘 要】将拆除的旧建筑产生的废砖与废砂浆等建筑垃圾破碎、筛分后制成再生砂,以再生砂部分或全部取代天然砂作骨料,用粉煤灰作为掺加料,配制建筑工程中常用的M5.0、M7.5及M10级生态型建筑砂浆.初步试验结果表明:(1)砂浆用水量随再生砂掺量的增大而增大,但其保水率提高;(2)用建筑垃圾再生砂代替天然砂配制中低强度砂浆,对其强度没有显著不利影响,28d抗压强度均可达到设计强度的要求.掺量为60％左右时可获得良好的骨料级配,强度较高.

【期刊名称】《粉煤灰综合利用》

【年(卷),期】2014(000)002

【总页数】3页(P39-40,50)

【关键词】建筑垃圾;再生砂浆;和易性;抗压强度

【作 者】刘政谰;胡智佩;刘跃锋;梅加昕;鄢朝勇

【作者单位】湖北文理学院建筑工程学院,湖北襄阳441053;湖北文理学院建筑工程学院,湖北襄阳441053;湖北文理学院建筑工程学院,湖北襄阳441053;湖北文理学院建筑工程学院,湖北襄阳441053;湖北文理学院建筑工程学院,湖北襄阳441053

【正文语种】中 文

【中图分类】TU57+9

建筑砂浆广泛应用于砌筑、抹面、修补、灌浆及粘贴饰面材料等工程中，是建筑工程中用量较大的建筑材料之一，发展绿色建筑砂浆是发展绿色生态水泥混凝土材料的重要组成部分。所谓绿色建筑砂浆是指在原材料及生产方式等方面具有资源、能源消耗低，大量利用废弃资源，不破坏环境，更有利于环境，并且可以循环利用的特点的建筑砂浆［1］。目前我国正处于快速城市化的建设过程中，期间产生了大量建筑垃圾。据统计，每万m2拆除的旧建筑将产生7000～12000t建筑垃圾，每万m2建筑的施工过程中也会产生500～600t建筑垃圾［2］。我国建筑垃圾的年排放量已超过4亿 t［3］，建筑垃圾已占城市垃圾总量的 30% ～40%［4］。目前工业发达国家经过长期的努力，已基本实现了建筑垃圾的资源化，如日本已达到98%，欧盟超过了90%，而我国尚不足5%［5］，资源化水平极低。针对我国许多地方天然砂资源逐渐枯竭以及建筑垃圾资源化率极低的现状，初步研究了用建筑垃圾再生砂(由拆毁的旧建筑产生的建筑垃圾加工而成)代替天然砂，并掺入工业废渣——粉煤灰，配制生态型绿色建筑砂浆的可行性。

建筑垃圾再生微粉性能及活化研究

建筑垃圾再生微粉性能及活化研究

建筑垃圾再生微粉性能及活化研究

摘要：本文研究了两种建筑垃圾再生微粉的性能，并对其进行机械活化。结果表明建筑垃圾所制得的两种再生微粉比表面积较小，主要组分为SiO2、Al2O3和CaO，具备一定的活性，经机械活化后，其比表面积和活性指数可大幅度提高。

关键词:建筑垃圾，再生微粉，混凝土，活性指数

1 概述

我国建筑垃圾主要包括废砖和废混凝土两大类，国内外针对建筑垃圾的资源化开展了大量研究，包括作为再生骨料、路基材料、再生混凝土、再生砖、再生混凝土外加剂等。但是，资源化利用过程中会产生大量粒径小于75μm的再生微粉，造成资源浪费，同时对环境造成二次污染。经研究，再生微粉中含有部分未水化水泥、具备一定的活性，同时由于填充效应，具有作为混凝土外加剂的潜力。再生微粉的活性不仅与其化学组成和矿物组成相关，和颗粒粒径大小也有关系。因此，本文研究了两种建筑垃圾的再生微粉，在对其性能分析的基础上，采用机械活化方式，研究了机械活化对其比表面积和活性指数的影响

2 原料及再生微粉生产工艺

再生微粉主要分为废红砖粉、废混凝土粉。废红砖粉由建筑拆除现场收集的碎红砖进行筛分、粉磨处理所得。废混凝土粉由建筑拆除现场收集的碎混凝土块进行筛分、粉磨处理所得。

3 再生微粉性能及其活化

3.1 废红砖粉

废红砖粉的化学组成见表1；由表1可知，废红砖粉的比表面积相对较小，此时的活性指数也较小；从废红砖粉的化学成分可知，主要有SiO2和Al2O3组成，表明废红砖粉主要来源于制砖黏土矿物。Al2O3、CaO、SiO2含量分别为15.96%、1.40%和68.71%。

表1 废红砖粉的化学成分 单位：%

化学成分 SiO2 CaO Al2O3 Fe2O3 SO3 MgO K2O Na2O 其他

质量分数 68.71 1.40 15.96 4.87 0.12 1.66 1.68 1.89 3.71

再生砂浆在维修工程中的实践

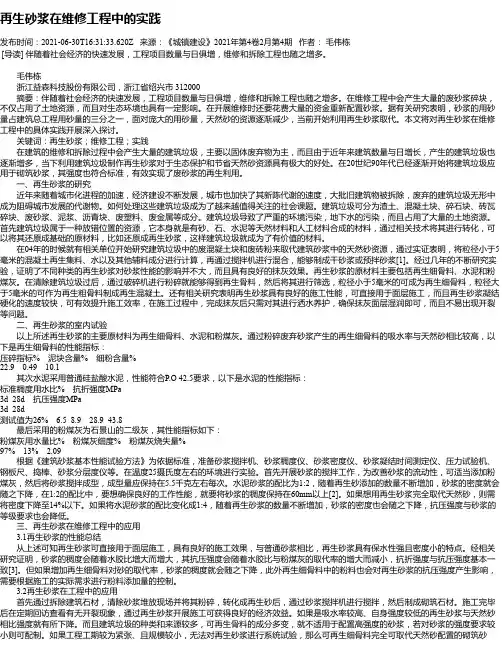

再生砂浆在维修工程中的实践

再生砂浆在维修工程中的实践

发布时间：2021-06-30T16:31:33.620Z 来源：《城镇建设》2021年第4卷2月第4期 作者： 毛伟栋

[导读] 伴随着社会经济的快速发展，工程项目数量与日俱增，维修和拆除工程也随之增多。

毛伟栋

浙江益森科技股份有限公司，浙江省绍兴市 312000

摘要：伴随着社会经济的快速发展，工程项目数量与日俱增，维修和拆除工程也随之增多。在维修工程中会产生大量的废砂浆碎块，不仅占用了土地资源，而且对生态环境也具有一定影响。在开展维修时还要花费大量的资金重新配置砂浆。据有关研究表明，砂浆的用砂

量占建筑总工程用砂量的三分之一，面对庞大的用砂量，天然砂的资源逐渐减少，当前开始利用再生砂浆取代。本文将对再生砂浆在维修

工程中的具体实践开展深入探讨。

关键词：再生砂浆；维修工程；实践

在建筑的维修和拆除过程中会产生大量的建筑垃圾，主要以固体废弃物为主，而且由于近年来建筑数量与日增长，产生的建筑垃圾也逐渐增多，当下利用建筑垃圾制作再生砂浆对于生态保护和节省天然砂资源具有极大的好处。在20世纪90年代已经逐渐开始将建筑垃圾应

用于砌筑砂浆，其强度也符合标准，有效实现了废砂浆的再生利用。

一、再生砂浆的研究

近年来随着城市化进程的加速，经济建设不断发展，城市也加快了其新陈代谢的速度，大批旧建筑物被拆除，废弃的建筑垃圾无形中成为阻碍城市发展的代谢物。如何处理这些建筑垃圾成为了越来越值得关注的社会课题。建筑垃圾可分为渣土、混凝土块、碎石块、砖瓦

碎块、废砂浆、泥浆、沥青块、废塑料、废金属等成分。建筑垃圾导致了严重的环境污染，地下水的污染，而且占用了大量的土地资源。

首先建筑垃圾属于一种放错位置的资源，它本身就是有砂、石、水泥等天然材料和人工材料合成的材料，通过相关技术将其进行转化，可

以将其还原成基础的原材料，比如还原成再生砂浆，这样建筑垃圾就成为了有价值的材料。

在04年的时候就有相关单位开始研究建筑垃圾中的废混凝土块和废砖粉来取代建筑砂浆中的天然砂资源，通过实证表明，将粒径小于5毫米的混凝土再生集料、水以及其他辅料成分进行计算，再通过搅拌机进行混合，能够制成干砂浆或预拌砂浆[1]。经过几年的不断研究实
