虚拟仪器习题二

面向对象程序设计班级： 1102113学号： 110211307姓名：张晨指导教师：张宁2014年12月1-1、创建一个VI程序，该程序可以产生一个六行四列的二维数组（数组元素为0-10之间的随机整数），并把二维数组的前三行，前三列单独提出来，作为一个新的数组。

1-2、用0-100的随机整数代替摄氏温度，将每500ms采集的温度的变化波形表示出来，并设定上下限，温度高于上限或者低于下限分别点亮对应的指示灯。

并将上、下限也一并在波形中显示出来。

1-3、创建一个程序，产生正弦波、三角波、矩形波、锯齿波，并显示出来，波形的频率和幅度可以改变，用一个旋钮式开关来选择产生哪种波形？1-4、写一个跑马灯，5个灯从左到右不停的轮流点亮，闪烁间隔由一个旋钮调节。

1-5、创建一个VI子程序，产生一个模拟数y=X*X+3X+7；调用该子程序，每0.5s测一个数，共采20个数，将数据存储在一个excel文件中。

1-6、设计交通灯，要求红灯、绿灯、黄灯交替点亮，红灯亮五秒，然后黄灯三秒，再接着绿灯5秒，反复执行。

1-7、创建如下二维数组并显示，求出数组大小并显示。

1-8、人行道指示灯，要求等红色5秒，并显示文本停，绿色5秒，显示文本通过，交替执行。

1-9、产生36-40之间的随机数，每一秒采集一次温度数据，波形图上显示出来，体温超过38显示发烧，其余显示正常，将数据最大值提取并显示。

1-10、已知测量方程，用LabVIEW求取其中未知量的最佳估计值。

2-1；输入数，能被2整除却不能被3整除的数，判断出来。

2-2：求解线性方程组Ax=B其中A=[10 0 B=[0.3 -0.4 0.5 -0.3]T； 010101011]最终保留三位有效数字2-3：自动显示属相的程序，输入出生年，即可显示属相是什么？2-4：用户名及密码的管理员登陆系统，如果用户名及密码为admin，1234567；或gbckzy,000000或xnyqklc,666666；则登陆成功，如果不是则显示登陆失败！“用户名密码不正确”2-5：用随机数发生器产生10.0-10.1的100个信号，用示时器显示出来，并且计算出这些书的平均值，最大值，最小值，以及直方图2-6：输入一个摄氏度温度,(调用摄氏 华氏转换子程序)子程序需自己完成，将华氏温度值显示出来，并且如果小于20度低温报警，高于40度高温报警。

虚拟仪器试卷（满分100分）一、填空题。

（本题共10小题，15个填空，每空1分，共15分。

）1、一个完整的VI包括三个部分：( ) 。

2、LabVIEW有四种类型的节点：（）、（）、结构和代码接口。

3、因为For循环的常用来处理数组，所以数据出口的自动索引默认为（）。

4、而While 循环的数据出口的自动索引默认为（）。

5、使用两个For循环，把其中一个嵌套在另一个中可以生成一个二维数组。

外层的For循环产生（）元素，而内层的For循环产生（）。

6、利用（）可以方便地从复杂的待测信号中分离出某一特定频率的信号。

采样间隔是指（）。

7、虚拟仪器最核心的思想是（），从而降低系统成本，增强系统功能与灵活性。

8、如果没有现成的数据采集卡，我们也可以利用LabVIEW中的（）功能实现数据采集。

9、Sequence结构有（）两种方式。

10、框图程序是由（）、（）和（）组成的可执行代码。

二、单项选择题。

（本题共5小题，每个小题有四个选项，从中选出正确的选项，每小题 2分，共10分。

）1、当一个函数的errorin 带有错误信息时，下列哪种说法是正确的。

（）A、该函数会对错误信息进行处理B、该函数不会作任何操作，而是直接将错误信息传递给errorout，且不会将自身函数发生的错误加进去。

C、该函数将会发出错误信息警告，且使程序终止运行。

D、该函数会直接将错误信息传递给error out。

且会将自身函数发生的错误也一并加进去。

2、下列哪种说法是错误的？（）A、虚拟仪器采用的是面向对象和可视化编程技术。

B、在程序运行的过程中波形的可见性是不可以改变的。

C、在LabVIEW中，VI程序的运行是数据流驱动的。

D、在创建子程序时，可以使用连线工具给前面板的控制器和指示器分配端口。

3、下列说法中哪种说法是正确的？（）A、While循环只有在条件端口接收到的值为True时才停止循环B、While循环不满足条件，1次也不执行C、For循环当N<1时，1次都不执行D、For循环可以嵌套，而While循环不可以嵌套4、当数据采集卡组态成DIFF模式时，将使用差分连接方式，使用这种连接方式下列哪种说法是错误的？（）A、可以减少尖峰噪声B、增加噪声抑制C、增大了尖峰噪声D、增加共模信号抑制5、下列哪种总线产品对PCI总线产品完全兼容。

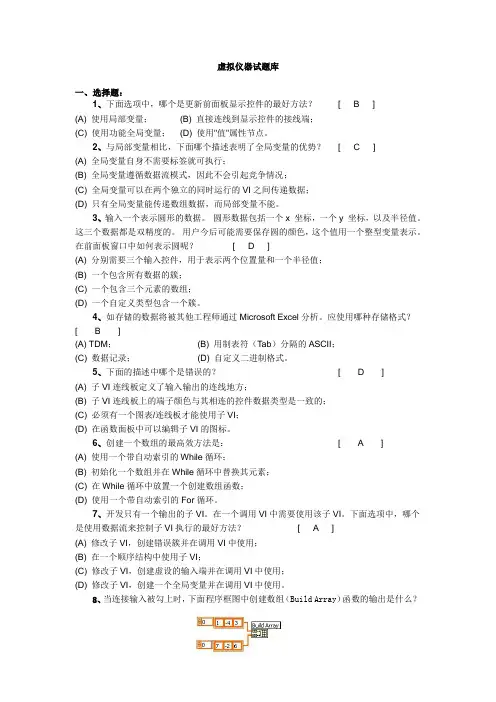

虚拟仪器试题库一、选择题：1、下面选项中，哪个是更新前面板显示控件的最好方法？[ B ](A) 使用局部变量；(B) 直接连线到显示控件的接线端；(C) 使用功能全局变量；(D) 使用"值"属性节点。

2、与局部变量相比，下面哪个描述表明了全局变量的优势？[ C ](A) 全局变量自身不需要标签就可执行；(B) 全局变量遵循数据流模式，因此不会引起竞争情况；(C) 全局变量可以在两个独立的同时运行的VI之间传递数据；(D) 只有全局变量能传递数组数据，而局部变量不能。

3、输入一个表示圆形的数据。

圆形数据包括一个x 坐标，一个y 坐标，以及半径值。

这三个数据都是双精度的。

用户今后可能需要保存圆的颜色，这个值用一个整型变量表示。

在前面板窗口中如何表示圆呢？[ D ](A) 分别需要三个输入控件，用于表示两个位置量和一个半径值；(B) 一个包含所有数据的簇；(C) 一个包含三个元素的数组；(D) 一个自定义类型包含一个簇。

4、如存储的数据将被其他工程师通过Microsoft Excel分析。

应使用哪种存储格式？[ B ](A) TDM；(B) 用制表符（T ab）分隔的ASCII；(C) 数据记录；(D) 自定义二进制格式。

5、下面的描述中哪个是错误的？[ D ](A) 子VI连线板定义了输入输出的连线地方；(B) 子VI连线板上的端子颜色与其相连的控件数据类型是一致的；(C) 必须有一个图表/连线板才能使用子VI；(D) 在函数面板中可以编辑子VI的图标。

6、创建一个数组的最高效方法是：[ A ](A) 使用一个带自动索引的While循环；(B) 初始化一个数组并在While循环中替换其元素；(C) 在While循环中放置一个创建数组函数；(D) 使用一个带自动索引的For循环。

7、开发只有一个输出的子VI。

在一个调用VI中需要使用该子VI。

下面选项中，哪个是使用数据流来控制子VI执行的最好方法？[ A ](A) 修改子VI，创建错误簇并在调用VI中使用；(B) 在一个顺序结构中使用子VI；(C) 修改子VI，创建虚设的输入端并在调用VI中使用；(D) 修改子VI，创建一个全局变量并在调用VI中使用。

1、创建一个VI程序，该程序可以产生一个六行四列的二维数组（数组元素为0到10的随机整数），并把二维数组的前三行、前三列单独提出来，做为一个新的数组。

2、创建一个程序，产生正弦波、三角波、矩形波、锯齿波，并显示出来。

波形的频率和幅度可以改变。

用一个旋钮式开关来选择产生哪种波形。

3、设计一个VI来测量温度（温度是用一个20到40的随机整数来代替），每隔0.25秒测一次，共测定5秒。

在数据采集过程中，VI将在波形Chart上实时地显示测量结果。

采集过程结束后，在Graph上画出温度数据曲线,并且把测量的温度值以文件的形式存盘，存盘格式为：点数时间(S) 温度值(度)1 0.25 782 0.50 854、用0-100的随机数代替摄氏温度，将每500ms采集的温度的变化波形表示出来，并设定上下限，温度高于上限或者低于下限分别点亮对应的指示灯。

并将其上下限也一并在波形中表示出来。

5、（1）创建一个VI子程序，该子程序的功能是用公式节点来产生一个模拟压力，其计算公式是P=80+18.253V+1.244V*V。

V是1到5的随机数。

（2）调用（1）的子程序，每0.5秒测量一次压力，共测量20次，将当前的压力值在波形中表示出来，并求出压力的最大值、最小值和平均值。

6、创建一个VI程序，该VI程序实现的功能是：(1)、创建一个程序使之产生0-10的随机整数，并将其做成子VI。

（2）、调用（1）中所产生的子VI并判断其产生的随机数是否等于0,如果等于0，则点亮指示灯。

同时，另外设置一个开关来控制指示灯的可见性。

（要求每0.2秒产生一个随机数并用一个开关来控制随机数的产生。

）7、在LabVIEW中有哪三种用来创建和运行程序的摸板？它们都有哪些用途？8、移位寄存器的用途是什么？怎么初始化移位寄存器？9、虚拟仪器通用测试平台由哪几个部分组成？它们主要又包括哪些部分？10、VI子程序的连接端口的作用是？如何来定义VI子程序的连接口？11、什么是VISA？VISA有哪些特点？。
