快思聪灯光控制系统(1)

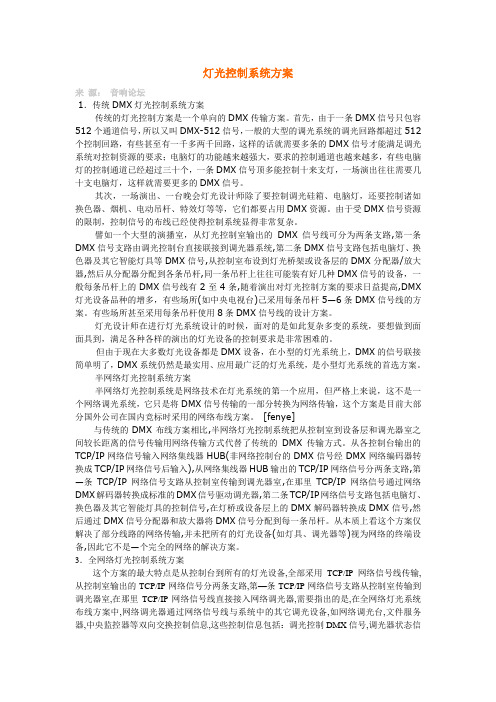

灯光控制系统方案来源：音响论坛1．传统DMX灯光控制系统方案传统的灯光控制方案是一个单向的DMX传输方案。

首先，由于一条DMX信号只包容512个通道信号，所以又叫DMX-512信号，一般的大型的调光系统的调光回路都超过512个控制回路，有些甚至有一千多两千回路，这样的话就需要多条的DMX信号才能满足调光系统对控制资源的要求；电脑灯的功能越来越强大，要求的控制通道也越来越多，有些电脑灯的控制通道已经超过三十个，一条DMX信号顶多能控制十来支灯，一场演出往往需要几十支电脑灯，这样就需要更多的DMX信号。

其次，一场演出、一台晚会灯光设计师除了要控制调光硅箱、电脑灯，还要控制诸如换色器、烟机、电动吊杆、特效灯等等，它们都要占用DMX资源。

由于受DMX信号资源的限制，控制信号的布线已经使得控制系统显得非常复杂。

譬如一个大型的演播室，从灯光控制室输出的DMX信号线可分为两条支路,第一条DMX信号支路由调光控制台直接联接到调光器系统,第二条DMX信号支路包括电脑灯、换色器及其它智能灯具等DMX信号,从控制室布设到灯光桥架或设备层的DMX分配器/放大器,然后从分配器分配到各条吊杆,同一条吊杆上往往可能装有好几种DMX信号的设备，一般每条吊杆上的DMX信号线有2至4条,随着演出对灯光控制方案的要求日益提高,DMX 灯光设备品种的增多，有些场所(如中央电视台)己采用每条吊杆5—6条DMX信号线的方案。

有些场所甚至采用每条吊杆使用8条DMX信号线的设计方案。

灯光设计师在进行灯光系统设计的时候，面对的是如此复杂多变的系统，要想做到面面具到，满足各种各样的演出的灯光设备的控制要求是非常困难的。

但由于现在大多数灯光设备都是DMX设备，在小型的灯光系统上，DMX的信号联接简单明了，DMX系统仍然是最实用、应用最广泛的灯光系统，是小型灯光系统的首选方案。

半网络灯光控制系统方案半网络灯光控制系统是网络技术在灯光系统的第一个应用，但严格上来说，这不是一个网络调光系统，它只是将DMX信号传输的一部分转换为网络传输，这个方案是目前大部分国外公司在国内竞标时采用的网络布线方案。

智能灯光控制系统操作说明
一、简介
智能灯光控制系统（Intelligent Lighting Control System，ILCS）是一种具有自动化控制功能的照明系统，可实现智能控制灯光的亮度、颜
色和形状，从而提高使用效率，减少能耗，并且可以通过多种操作方式来
进行控制。

二、组成
智能灯光控制系统由控制器、传感器、执行装置、通讯设备等部件组成。

其中，控制器是核心部件，用于根据输入信号和环境条件进行智能控制；传感器负责监测照明环境中的变量，并将环境变量信息传递给控制器；执行装置提供手动操作和自动控制的功能；通讯设备负责控制器之间的信
息传输及参数设置。

三、功能
智能灯光控制系统可以实现的功能有多种，包括定时调光、情景模式
调光、光控调光、声控调光、远程控制调光等。

定时调光可以设置开启和
关闭时间，情景模式调光可以根据不同场景设定不同亮度，光控调光可以
根据周围环境光线的变化自动调节亮度，声控调光可以根据声音指令改变
灯光亮度，远程控制调光可以通过手机、网络或其它终端远程控制灯光亮度。

四、操作步骤
1、确定安装位置：将智能灯光控制系统控制器安装在安全干燥、安
装牢固、无干扰的地方；
2、连接线路：将控制器与传感器、执行装。

智能灯光控制系统原理智能灯光控制系统是一种使用先进技术和智能算法来实现对灯光进行控制和管理的系统。

它通过集成了各种传感器、控制器和网络通信设备，在不同场景下实现对灯光进行精确、智能化的调节，达到提高照明效果、节约能源、提升生活舒适度和工作效率的目的。

智能灯光控制系统的原理主要包括感知、决策、控制和反馈四个环节。

感知环节是系统中的第一步，它通过各种传感器来感知灯光环境的变化和人体活动的情况。

常见的传感器包括光线传感器、人体红外传感器、温湿度传感器等。

感知器将感知到的数据传输给控制器，控制器会根据这些数据来决策如何进行灯光的调节。

决策环节是系统中的核心部分，它通过智能算法和规则来对感知到的数据进行处理和分析，判断当前的灯光状况和人体需求，并决策出最合适的灯光调节方案。

这些智能算法可以根据不同的场景和需求进行优化和调整，以达到更好的灯光效果。

控制环节是根据决策结果来实现灯光调节的过程。

控制器会根据决策结果来控制灯光调光器的工作状态，通过改变灯光的亮度、色温等参数来实现灯光的调节。

这个过程可以通过有线或无线通信来实现，例如使用ZigBee、Wi-Fi或蓝牙等协议进行通信。

反馈环节是为了实时监测和评估灯光调节效果的环节。

系统会通过反馈机制收集实时的灯光状态和人体感受数据，并与目标设定值进行比较，以判断灯光是否需要进一步调整。

如果需要调整，控制器会重新进行决策，并通过控制环节来实现调整。

除了以上的基本原理，智能灯光控制系统还可以通过网络连接实现远程控制和管理。

用户可以通过手机APP或Web界面来实时监测和控制灯光，实现个性化调节和场景切换。

同时，智能灯光控制系统还可以与其他智能家居设备联动，实现更加智能、便捷的生活体验。

在实际应用中，智能灯光控制系统可以广泛应用于居住、商业、办公等各种场所。

它不仅能够提升照明质量，减少能源消耗，还能够根据不同的需求和场景进行个性化调节，提升生活质量和工作效率。

总之，智能灯光控制系统是一种基于先进技术和智能算法的照明控制系统，它通过感知、决策、控制和反馈四个环节来实现对灯光的精确、智能化的调节。

灯光控制系统方案灯光控制系统是指通过对灯光设备进行信息处理和控制，实现对灯光的亮度、颜色、模式等方面的调节和控制。

灯光控制系统主要应用于各类建筑物、舞台、展馆、景观等场所，能够提升场所的氛围和舒适度，并且具有节能、环保等优点。

下面将介绍一种基于无线通信的灯光控制系统方案。

该方案基于无线通信技术，采用灯光控制中央控制器与灯光终端节点之间通过无线通信的方式进行数据传输和控制。

整个系统由中央控制器、无线通信模块、灯光控制模块组成。

中央控制器是系统的核心部分，负责接收用户的控制指令，并将控制指令通过无线通信模块发送给灯光终端节点。

中央控制器还可以通过与其他系统集成，实现自动化的灯光控制功能。

用户可以通过手机App、智能遥控器、触摸屏等设备进行对中央控制器的操作。

无线通信模块采用无线ZigBee或Wi-Fi技术，实现中央控制器与灯光终端节点之间的数据传输和通信。

无线通信模块具有低功耗、稳定性好、传输速率高的特点，适用于大规模的灯光控制系统。

灯光控制模块是终端节点，负责接收中央控制器发送的控制指令，并控制灯光的亮度、颜色、模式等属性。

灯光控制模块可以是一个单独的设备，也可以是嵌入在灯具中的控制芯片。

在实际应用中，可以根据需求选择不同类型的灯光控制模块，如LED控制器、调光器等。

该方案的优点是灵活性高、控制精度高、扩展性强等。

由于采用无线通信技术，无需布线，安装方便，适应各种场景。

中央控制器灵活多样的操作方式，能够满足用户的不同需求。

由于灯光控制模块的不同，可以实现灯光的多种调节与控制，满足建筑物、舞台、展馆、景观等各类场所的需求。

该方案还可以通过与温度、湿度、光照度等传感器的联动，实现智能化的灯光控制。

通过采集传感器的数据，中央控制器可以自动根据环境的变化调整灯光的亮度和颜色，提供更加舒适和节能的照明效果。

在实施该方案时需要考虑以下几个方面。

首先是系统的可靠性和稳定性。

由于灯光控制是建筑物或活动场所的重要组成部分，因此系统需要具备良好的可靠性和稳定性，以确保正常运行。

快思聪：整体控制尽在一指间佚名【摘要】@@ 技术的出现一次次颠覆人类的生活方式,然而,技术的发展总是超越我们的想象.rn技术的想象rn即将上课的多间多媒体教室,中控室的管理员,点击了几个按钮.电动屏幕缓缓降下,灯光、投影仪、音响已经打开……老师学生陆续走入教室,教室中的一切设备都已就绪.老师没有携带电脑和其他材料,所需资料已经上传至控制系统里,讲课时直接调用.【期刊名称】《现代教育技术》【年(卷),期】2011(021)001【总页数】1页(P156)【正文语种】中文技术的出现一次次颠覆人类的生活方式，然而，技术的发展总是超越我们的想象。

即将上课的多间多媒体教室，中控室的管理员，点击了几个按钮。

电动屏幕缓缓降下，灯光、投影仪、音响已经打开……老师学生陆续走入教室，教室中的一切设备都已就绪。

老师没有携带电脑和其他材料，所需资料已经上传至控制系统里，讲课时直接调用。

投影仪放映时，窗帘自动拉上，灯光变暗。

出现问题，老师在电脑的控制面板上发出呼叫，中控室的管理员就能判断问题并做出解决。

下课后，老师、学生离开教室，所有设备按照程序，自动关闭。

管理员不需要亲自走进每一间教室，通过中央控制系统就可以实现对各种设备的调试和控制。

监控系统可以监控到设备的使用情况，自动提示管理员投影机的灯泡寿命到了、话筒电量不足等信息。

家中，清晨起床时间一到，卧室音响设备就会自动播放您爱听的“起床曲”；浴室里的电灯也会随着您进入梳洗时自动亮起，厨房的煮咖啡器也会自动煮水，出来时就会有热腾腾的咖啡等着您；在客厅里，您只需要轻按触摸屏或遥控器，就可以十分方便地通过家庭影院系统播放电视节目。

当您出门后，智能家居中央控制系统会自动启动安全保卫系统，当您开车进出车库时车库门自动开关……在炎热的夏天，您可以在下班前在办公室通过电脑打开空调，回到家里便能享受清凉；在寒冷的冬季，则可以享受到融融的温暖。

回家前启动电饭煲，一到家就可以吃上香喷喷的米饭。

快思聪智能家居方案近年来，智能科技的飞速发展以及人们对于舒适便捷生活的需求日益增长，智能家居成为了一个备受关注的领域。

在这个背景下，快思聪公司研发并推出了自己的智能家居方案，旨在为用户提供全方位的智能化家居体验。

1. 快思聪智能家居方案的概述快思聪智能家居方案是一套基于先进技术的智能家居解决方案，旨在将智能科技与家居结合，实现家居自动化控制、节能环保、安全监测等功能。

该方案采用了先进的物联网技术、人工智能算法以及云端数据分析，能够实现智能家居设备之间的互联互通，为用户提供一站式的智能化生活体验。

2. 快思聪智能家居方案的特点和优势2.1 多功能集成：快思聪智能家居方案集成了多种智能设备，如智能灯光、智能插座、智能门锁、智能摄像头等，能够满足用户对于家居设备的多样化需求。

2.2 安全可靠：快思聪智能家居方案采用了先进的安全技术，支持人脸识别、指纹识别等多种身份认证方式，保障用户的家居安全。

2.3 智能控制：快思聪智能家居方案支持手机远程控制，用户可以通过手机APP对家居设备进行智能化控制，实现远程开关灯、调节温度等功能。

2.4 节能环保：快思聪智能家居方案能够根据用户的习惯和环境情况，智能调节能源的使用，实现节能减排的目标，为用户创造绿色环保的生活空间。

3. 快思聪智能家居方案的应用场景3.1 家庭场景：用户可以通过快思聪智能家居方案，实现家居设备的智能控制，如自动调光灯光、开关电器、监控家庭安全等，提升家庭生活的舒适度和便捷性。

3.2 商业场景：快思聪智能家居方案也适用于商业场所，如办公室、商铺等，用户可以通过智能设备实现自动调节空调、开关灯光等功能，提升工作环境的效率和舒适度。

3.3 社区场景：快思聪智能家居方案可以应用于社区，实现社区的智能化管理，如门禁系统、智能监控等，提升社区的安全性和便捷性。

4. 结语快思聪智能家居方案依托先进技术和创新理念，为用户提供一体化的智能家居解决方案。

通过集成多种智能设备和科技手段，快思聪旨在不断改善人们的生活质量，为用户营造舒适、智能、安全、环保的家居环境。

一、智能照明控制系统说明1、设计依据l 智能化系统招标书l 《民用电气设计规范》 JGJ/T16－92l 《建筑电气安装工程质量检验评定标准》 GYJ1253－88l 《民用建筑照明标准规范》 GBJ133－90l 《智能建筑评估标准》 DG/TJ08－602－2001 J10105－20012、设计原则可行性和适应性保证技术上的可行性和系统的可适应性实用性和经济性贯彻全面应用，坚持实用、经济的原则先进性和成熟性既要采用先进的理念、技术和方法，又要注意结构、设备的相对成熟。

不但能反映当今的先进水平，而且具有发展潜力，能够适应未来若干年内的发展。

开放性和标准性为了满足所选用的技术和设备的协同运行能力、系统投资的长期效应以及系统功能不断发展的需求。

必须追求系统的开放性和标准性。

可靠性和稳定性在考虑技术新进和开放性的同时，还应从系统结构、技术措施、设备性能、系统管理等方面着手，确保系统运行的可靠性和稳定性，达到最大的平均无故障时间。

可扩展性和易维护性为了适应系统变化的需要，必须充分考虑以最简洁的方法，最低的投资，实现系统的扩展和维护。

3、方案说明（1）C-Bus系统结构<?xml:namespace prefix = v ns ="urn:schemas-microsoft-com:vml" /><?xml:namespace prefix = w ns = "urn:schemas-microsoft-com:office:word" />C-Bus系统分为一个主网（Local Network）和数个一级子网（Network），主网与子网之间采用UTP-5线缆连接网络桥。

在设计时，主网和子网都有冗余。

（2）系统功能1. 根据季节、作息时间、照度变化等对照明系统进行自动化管理。

2. 在监控计算机上用图形模拟创新基地内实际照明回路的开关状态，值班人员可根据需要用鼠标点击图形来控制回路的开关。

Prodigy产品初级编程培训教程目录第一章PRODIGY产品开发软件 (4)SIMPL Windows (4)VisionTool Pro-e (4)DEAL TM for Windows (4)Myprodigy system TM (4)TOOLBOX (4)P RODIGY控制系统 (5)为什么对控制系统编程？ (5)控制系统组件 (5)主机 (5)控制执行器 (5)用户界面 (5)触摸屏 (5)智能面板（按键面板） (5)无线摇控界面 (5)用户设备 (5)控制方式 (6)继电器控制 (6)串口通信控制 (6)红外 (6)RS232，RS422，RS485 (7)Cresnet (7)infiNET (8)第二章SIMPL WINDOWS编程 (9)用SIMPL W INDOWS来创建一个程序 (9)编程步骤 (9)建立一个系统 (9)新建工程项目 (10)控制主机 (11)网络硬件 (12)程序编写 (16)8路灯光模块DIN-8SW8-I (16)4路调光模块DIN-1DIM4 (16)背景音乐功放PAMPI-4X100..................................................................................................... 错误!未定义书签。

收音机模块PT-AMFMXM.......................................................................................................... 错误!未定义书签。

苹果底座P-IDOCV..................................................................................................................... 错误!未定义书签。
