4.1.1集中控制系统
有了强大的数字音频处理器系统和数字会议系统的可通讯性支持，集中控制系统把数字音频处理器和数字会议话筒也控制在触摸屏幕中，控制人员可以很轻松的控制该会议室的音响工作状态模式，只要点击中文控制界面就可以了。

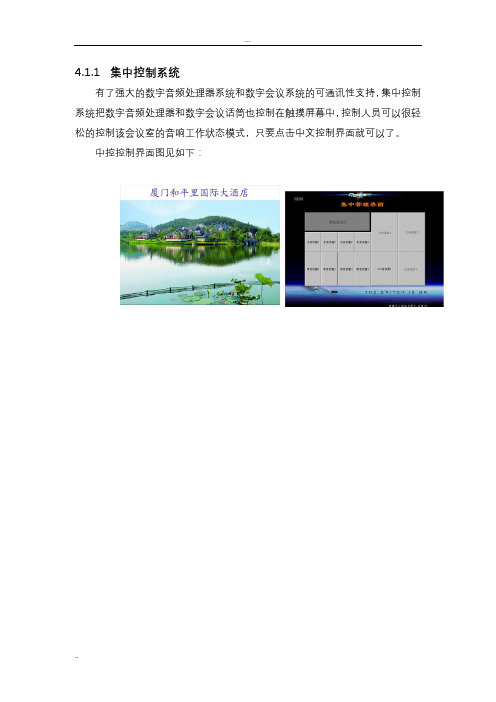

中控控制界面图见如下：
宴会厅控制界面示意:
美国CRESTRON快思聪中央控制产品的技术特点。
近30几年来，美国CRESTRON都领导着遥控科技的潮流，更获多个国际奖项。在世界每一个角落，如会议室、培训中心、电视会议室、遥距学习中心、家庭影院及现代化家居中均可找到CRESTRON遥控系统。CRESTRON将不同厂家、型号、性质的视听器材或硬件，甚至环境装置连接起来，令所有的控制尽在掌握之中。
当今影音设备的数量不断增加，相配的遥控系统更是层出不穷，用户往往因为控制键太多而无所适从。CRESTRON研制的控制系统就是将这些系统的功能连接起来，简便操作。CRESTRON已安装於数以万计的家居、教育学院及商业机构。CRESTRON产品在各方面都是为使生活变得更轻松、更自在。
近年来，CRESTRON更是倾力在新产品的研发上，不断地推出具有世界领先水平的新品，多次更新了控制系统的概念。本会议系统中采用的CRESTRON控制产品决大多数都是世界一流。
系统设计特点：
中控系统采用基于一台高速网络主机，配置多个无线彩色触摸屏及控制面板，组成了一个完整的多房间控制系统，可实现各会议室的独立控制、控制室端的总控及交叉控制（可设置，用于设备有故障时的紧急替代控制），避免了多主
机系统价格高且无法整体控制的缺点。
中控主机采用基于257MIPS，32位摩托罗拉 ColdFire处理器的高速输入/输出双总线系统。可接入10/100以太网，并置防火墙、置网路位址翻译器（NAT）和路由功能，支持动态和静态IP位址和全双工TCP/IP和UDP/IP，提供互联网WAN介面，并有LAN接口供房间及AV本身网路的使用。置34MB记忆体，可扩展到4GB，扩展糟支援现成的类型II快速快闪记忆体和IBM Microdrive硬碟，置程式存储和触摸屏档案，空间和设备设定，。即时抢先多工/多线程作业系统提供FAT32档案系统，支援长档案名字。
触摸屏选择无线双向屏及有线双向屏。宴会厅的主控制无线触摸屏采用最新出的8.4英寸WI-FI无线触摸屏，并采用挂墙安装组件，必须有先进的电子锁及无线触摸屏的指纹锁及密码解锁双重保护，在断电时，必须保持触摸屏被锁定于墙面装置，借助于配套的硬件装置可手动取出触摸屏，无线触摸屏系统为比WIN CE系统更先进的WINDOWS XP，，支持蓝牙2.0,具有2个USB口及VGA输出，可通过网络或ROOMVIEW软件远程管理。
董事会议室采用固定墙装的3.6英寸有线双向彩色触摸屏，16BIT 64K QVGA 320×240 TFT LCD显示，对比度300:1，FLASH 8MB DRAM 16MB，具有按键提示音，支持WAV格式文件并作为提示音。
大会议室2间及中会议室4间采用8键可编程控制面板，白色，自定义键盘功能，带LED指示及操作提示音。
中控系统可在现场控制灯光的开关（会议室灯光系统由灯光专业另行设计，但需与会议室中央控制系统做接口，由触摸屏集中控制），电动屏幕、电动窗帘的开启以及对投影机的开关和信号选择，视音频矩阵与RGB矩阵的信号切换，也可以在控制室集中控制。
中控系统连接示意图：
具体功能控制阐述
在一个系统的设计中，最体现中控先进性的地方在于所有设备的自动化控制程度，特别是人与设备的交互部分，其易操作性，美观性都直接影响到整个系统的设计效果。在本厅中就采用了多个CRESTRON最先进的产品和技术，以下分别加以详细说明：
为了方便的控制和管理所有的设备，我们采用了CRESTRON AV2主机，共设二台强电电源控制模块，实现了对设备的强电、电动幕、电动窗帘和不可调灯光的控制。
在控制界面方面，首先，我们设计采用了一块8.4”WI-FI无线触摸屏，触摸屏有效面积大,用它来控制一些常用设备的控制以及环境设备的控制，如灯光、空调的开关，电动屏幕的上升、下降以及电动窗帘的开、关等.其所有的控制界面控制功能以及控制方式均可以根据用户的要求和实际的情况通过软件编程的方式来实现。
在主控制页面中，只要你选择相应的按钮即可打开相对应的控制页面，如你选择“DVD”按钮进即可看到DVD控制页面；当你选择“灯光”按钮时，即打开灯光控制页面：
DVD界面灯光控制界面
在灯光控制页面中，你可以单独控制其中每一路，也可以调用预先设定好的模式，并且所有的模式你都可以自行设定其打开的路数。
可以控制DVD的所有动作，如播放、暂停、停止、快进、快退、上一曲、下一曲、菜单、上/下/左/右等；并且可以自动将DVD的图像切换到投影机，投影机自动选择视频输入，自动将DVD的声音切换到功放；
可以控制光盘录像机的所有动作，如播放、暂停、停止、快进、快退等；并且可以自动将录像机的图像切换到投影机，投影机自动选择视频输入，自动将录像机的声音切换到功放；
可以控制投影机的220VAV电源、视频/VGA的切换、软电源；
可以控制屏幕的上升、下降、停止；并且能够自动实现关联动作，如投影机开时，屏幕自动下降，投影机关时屏幕自动上升；
可以控制窗帘的打开、关闭；并且能够自动实现关联动作，如开普通会议自动打开窗帘，开视频会议自动关闭窗帘；
可以控制白炽灯进行无级调光，可以控制日光灯打开、关闭；可以预设灯光状态，如普通会议状态、视频会议状态等等，预设完之后，以后就可以只按一个控制按钮，就可以实现所有灯光状态的调节；
可以自动选择计算机的图像输出到投影机，并且投影机自动切换到VGA输入；
可以控制扩声系统音量的大小等。
典型受控设备
投影机、媒体矩阵，摄像云台等：用红外发射棒或RS-232代替遥控器控制，实现遥控器面板上的所有功能及电源的打开、关闭；
DVD、VCR、展台等遥控器控制的红外设备：用红外发射棒代替遥控器控制，实现遥控器面板上的所有功能及电源的打开、关闭；
电视机、空调等电器通过红外发射棒代替遥控器控制，实现遥控器面板上的所有功能及电源的打开、关闭；
音视频矩阵：通过RS-232控制，实现音视频信号的输入、输出切换；
VGA矩阵：通过RS-232控制，实现计算机信号的输入、输出切换；
电动屏幕、电动窗帘：通过强电控制器控制，实现其上升、下降；
日光灯：通过强电控制器控制，实现灯光的打开、关闭
CRESTRON中控设备性能：
CRESTRON AV2控制主机
主要特点:
- 高速双总线结构s
- 32-位摩托罗拉ColdFire处理器
- 257 MIPS 处理速度
- 34 MB 置记忆体
- 快速记忆体槽(最大可达 4 GB) 可用Type II 快速记忆体或 IBM Microdrive
- 1 Z-总线可可选 3 Y-总线和扩展
- 置防火墙网路安全保证
- 动态/静态IP位址，和全双工TCP/IP和UDP/IP.
