土木工程毕业设计第六章竖向荷载(恒载活载)作用下框架(精)

某办公楼框架结构设计专业：土木工程姓名：学号：指导教师：前言毕业设计是大学本科教育培养目标实现的重要阶段，是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。

本组毕业设计题目为《某办公楼框架结构设计》。

在毕设前期，我温习了《结构力学》、《钢筋混凝土》、《建筑结构抗震设计》等知识，并借阅了《抗震规范》、《混凝土规范》、《荷载规范》等规范。

在毕设中期，我们通过所学的基本理论、专业知识和基本技能进行建筑、结构设计。

特别是在SARS肆掠期间，本组在校成员齐心协力、分工合作，发挥了大家的团队精神。

在毕设后期，主要进行设计手稿的电脑输入，并得到老师的审批和指正，使我圆满的完成了任务，在此表示衷心的感谢。

毕业设计的三个月里，在指导老师的帮助下，经过资料查阅、设计计算、论文撰写以及外文的翻译，加深了对新规范、规程、手册等相关内容的理解。

巩固了专业知识、提高了综合分析、解决问题的能力。

在进行内力组合的计算时，进一步了解了Excel。

在绘图时熟练掌握了AutoCAD，以上所有这些从不同方面达到了毕业设计的目的与要求。

框架结构设计的计算工作量很大，在计算过程中以手算为主，辅以一些计算软件的校正。

由于自己水平有限，难免有不妥和疏忽之处，敬请各位老师批评指正。

二零零三年六月十五日内容摘要本设计主要进行了结构方案中横向框架2、3、7、8轴框架的抗震设计。

在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。

接着计算竖向荷载（恒载及活荷载）作用下的结构内力，。

是找出最不利的一组或几组内力组合。

选取最安全的结果计算配筋并绘图。

此外还进行了结构方案中的室内楼梯的设计。

完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制。

关键词：框架结构设计抗震设计AbstractThe purpose of the design is to do the anti-seismic design in the longitudinal frames of axis 2、3、7、8. When the directions of the frames is determined, firstly the weight of each floor is calculated .Then the vibrate cycle is calculated by utilizing the peak-displacement method, then making the amount of the horizontal seismic force can be got by way of the bottom-shear force method. The seismic force can be assigned according to the shearing stiffness of the frames of the different axis. Then the internal force (bending moment, shearing force and axial force ) in the structure under the horizontal loads can be easily calculated. After the determination of the internal force under the dead and live loads, the combination of internal force can be made by using the Excel software, whose purpose is to find one or several sets of the most adverse internal force of the wall limbs and the coterminous girders, which will be the basis of protracting the reinforcing drawings of the components. The design of the stairs is also be approached by calculating the internal force and reinforcing such components as landing slab, step board and landing girder whose shop drawings are completed in the end. Keywords : frames, structural design,anti-seismic design毕业设计进度计划安排:第一周课题调研，选题、结构方案设计第二周复习结构设计有关内容，借阅相关规范及资料第三周导荷载、计算楼层荷载第四周计算结构自震周期、水平地震作用大小第五、六周水平地震力作用下的框架内力分析、计算第七、八周竖向荷载作用下的框架内力计算第九周框架内力组合分析、计算第十周义务劳动周第十一周楼层板配筋、框架梁配筋及构造第十二周框架柱配筋、框架节点配筋及构造第十三周 TBSA计算及分析第十四周楼梯计算，整理计算书第十五周翻译科技资料，画图第十六周打印论文，准备答辩目录第一部分：工程概况 (1)建筑地点、建筑类型、建筑介绍、门窗使用、地质条件 (1)柱网与层高 (1)框架结构承重方案的选择 (2)框架结构的计算简图 (2)梁、柱截面尺寸的初步确定 (3)第二部分：框架侧移刚度的计算 (5)横梁、纵梁、柱线刚度的计算 (5)各层横向侧移刚度计算 (6)各层纵向侧移刚度计算 (12)第三部分：重力荷载代表值的计算 (13)资料准备 (13)重力荷载代表值的计算 (14)第四部分：横向水平荷载作用下框架结构的内力和侧移计算 (23)横向自振周期的计算 (23)水平地震作用及楼层地震剪力的计算 (24)多遇水平地震作用下的位移验算 (27)水平地震作用下框架内力计算 (28)第五部分：竖向荷载作用下框架结构的内力计算 (32)计算单元的选择确定 (32)荷载计算 (33)内力计算 (40)梁端剪力和柱轴力的计算 (45)横向框架内力组合 (46)框架柱的内力组合 (54)柱端弯矩设计值的调整 (57)柱端剪力组合和设计值的调整 (60)第六部分：截面设计 (62)框架梁 (62)框架柱 (68)框架梁柱节点核芯区截面抗震验算 (78)第七部分：楼板设计 (82)楼板类型及设计方法的选择 (82)设计参数 (82)弯矩计算 (83)截面设计 (87)第八部分：楼梯设计 (91)设计参数 (91)楼梯板计算 (91)平台板计算 (93)平台梁计算 (94)第九部分：框架变形验算 (96)梁的极限抗弯承载力计算 (96)柱的极限抗弯承载力计算 (97)确定柱端截面有效承载力M (98)c的计算 (99)各柱的受剪承载力Vyij楼层受剪承载力V的计算 (100)yi的计算 (101)罕遇地震下弹性楼层剪力Ve楼层屈服承载力系数ξ的计算 (101)yi层间弹塑性位移验算 (103)第十部分：科技资料翻译 (104)科技资料原文 (104)原文翻译 (113)第十一部分：设计心得 (120)参考资料 (123)第一部分：工程概况建筑地点：北京市建筑类型：六层办公楼，框架填充墙结构。

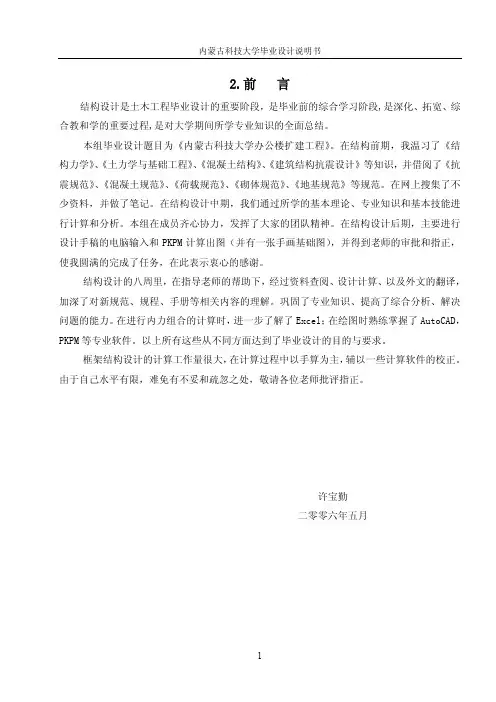

2.前 言结构设计是土木工程毕业设计的重要阶段，是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。

本组毕业设计题目为《内蒙古科技大学办公楼扩建工程》。

在结构前期，我温习了《结构力学》、《土力学与基础工程》、《混凝土结构》、《建筑结构抗震设计》等知识，并借阅了《抗震规范》、《混凝土规范》、《荷载规范》、《砌体规范》、《地基规范》等规范。

在网上搜集了不少资料，并做了笔记。

在结构设计中期，我们通过所学的基本理论、专业知识和基本技能进行计算和分析。

本组在成员齐心协力，发挥了大家的团队精神。

在结构设计后期，主要进行设计手稿的电脑输入和PKPM计算出图（并有一张手画基础图），并得到老师的审批和指正，使我圆满的完成了任务，在此表示衷心的感谢。

结构设计的八周里，在指导老师的帮助下，经过资料查阅、设计计算、以及外文的翻译，加深了对新规范、规程、手册等相关内容的理解。

巩固了专业知识、提高了综合分析、解决问题的能力。

在进行内力组合的计算时，进一步了解了Excel；在绘图时熟练掌握了AutoCAD，PKPM等专业软件。

以上所有这些从不同方面达到了毕业设计的目的与要求。

框架结构设计的计算工作量很大，在计算过程中以手算为主，辅以一些计算软件的校正。

由于自己水平有限，难免有不妥和疏忽之处，敬请各位老师批评指正。

许宝勤二零零六年五月3.设计任务书3.1工程概况工程地点在昆区阿尔丁大街七号街坊，建筑面积4800平方米。

拟建建筑物层数为五层，框架结构，型式应与原有办公楼协调统一。

外装修采用外墙涂料及石材，窗户采用平开铝合金窗，门采用实木门。

建筑物应设计为智能化、节能化建筑。

3.2地质、水文及气象资料地形：地形较为平坦。

自然地坪以下1.9m～2.3m为细砂层，承载能力标准值f＝180kpa；2.3m～3.9m为砾砂层，承载能力标准值f＝210kpa；3.9m～6.9m为圆砾层，承载能力标准值f＝350kpa，二类场地。

攀枝花学院毕业设计 4 竖向荷载作用下框架内力计算4 竖向荷载作用下框架内力计算4.1横向框架计算单元竖向荷载作用下，一般选取平面结构单元，按平面计算简图进行内力分析，根据结构布置和楼面荷载分布情况，本设计取6轴线横向框架进行计算，本设计中所有板均为双向板，为了简化计算，对板下部斜向塑性绞线与板边的夹角可近似取45°角，由于框架柱的间距不相等，通过主梁和次梁对板的划分不同，计算单元宽度应按照各个板的实际传荷情况而确定，如图4-1。

图中横向阴影所示荷载传给横梁，纵向阴影所示荷载传给纵梁。

图4-1 标准层横向框架计算单元234.2恒荷载计算由于本设计次梁较多，在计算框架梁上荷载时应该先计算次梁自重和次梁传递的荷载，再将次梁自重和次梁传递的荷载，次梁传给主梁的荷载可近似地看成一个集中力，因此在框架节点处还应作用有集中力矩。

4.2.1 标准层次梁恒荷载计算1、5或7轴线次梁上线荷载1）AB 跨的次梁上的荷载分布如图4-2所示。

图4-1 AB 跨的次梁上的荷载分布次梁自重：m kN m m m kN q /13.350.025.0/253=⨯⨯=次；根据《实用建筑结构静力计算手册》（第二版），对于双向板楼面荷载传递按45°塑性绞线方向分为三角形荷载和梯形荷载，三角形荷载和梯形荷载均折算成等效均布面荷载。

三角形荷载：q 85，梯形荷载：()q αα⋅+-3221，其中，0l a α=。

对于BC 跨中有三角形荷载和梯形荷载同时在同一跨中出现，按理应该按照结构力学的方法进行求解，但为了简化计算，本设计中的三角形荷载和梯形荷载按上述方法计算，且按上述方法计算的荷载也能满足工程精度要求。

44.04800/21001==mm mm α；()()223231211/18.3/54.444.044.02121m kN m kN q ααq =⨯+⨯-=⋅+-='； m kN m m kN l q q /68.61.2/18.32011=⨯=⋅'=； m kN m kN m kN q q q AB /49.162/68.6/13.31=⨯+=+=次；2）BC 跨的次梁上的荷载分布如图4-2所示。
