皮尔斯正弦波振荡器设计与仿真本文将介绍皮尔斯正弦波振荡器的设计与仿真方法。
1. 振荡器工作原理皮尔斯正弦波振荡器是一种经典的RC振荡器，其工作原理如下：当电容和电阻连接形成一个带负反馈的放大器时，如果反馈放大器增益达到某个临界值，放大器将开始振荡。
在这种情况下，电容和电阻将振荡器的频率控制在一个特定的频率。
2. 设计步骤(1) 选择电阻和电容的值在设计振荡器时，必须选择正确的电容和电阻来产生所需的振荡频率。
根据公式f=1/(2πRC)，其中f为振荡器的频率，R为电阻，C 为电容，可选择合适的电容和电阻值。
例如，如果要产生1MHz的振荡器，可以选择1nF的电容和100kΩ的电阻。
(2) 选择放大器在振荡器中，放大器的选择非常重要。
常见的放大器包括普通的差动放大器、反相器、非反相器等。
在皮尔斯正弦波振荡器中，一般使用反相器。
(3) 加入反馈回路反馈回路是实现振荡器的关键，它使放大器的输出信号回到放大器的输入端口。
对于皮尔斯正弦波振荡器，可以使用RC网络来实现反馈回路。
3. 仿真结果使用一些常见的电路仿真软件（如LTSpice），可以进行振荡器的仿真，并观察输出波形。
在仿真过程中，可以调整电阻和电容的值，以达到理想的振荡器输出波形。
4. 实际电路实现完成仿真后，可以将振荡器电路实现在实际电路板上。
在实际电路实现过程中，需要注意电容和电阻的位置和连接方式，以及连接线和电源电压的正确连接。
5. 总结皮尔斯正弦波振荡器是一种简单且实用的振荡器，可以用于许多应用，如音频电路、射频通信电路等。
通过本文的介绍，希望读者能够了解皮尔斯正弦波振荡器的设计和仿真方法，并能够在实际应用中灵活运用。
正弦波振荡器实验报告4．改变电容 C4的值，分别为0.33μF和0.001μF，从示波器上观察起振情况和振荡波形的好坏，并做好记录。
填入表 1.3 中。
5．将 C4 的值恢复为0.033μF，分别调节 Rp 在最大到最小之间变化时，观察振荡波形，并做好记录。
填入表 1.4 中。
四、暑假记录与数据处理1、电路的直流电路图和交流电路图分别如下：（1）：直流通路图2）交流通路图2、改变电容 C 6的值时所测得的频率 f 的值如下：3、C40.033μF0.33μF0.01μFC6（pF）270470670270470670270470670F（Hz）494853.5403746.8372023.832756.832688.232814.4486357.7420875.4373357.21）、当 C4=0.033uF 时：C6=270pF 时， f= 1/T=1000000/2.0208=494853.5HZC6=470pF 时， f=1/T=1000000/2.4768=403746.8HZC6=670pF 时， f=1/T=1000000/2.6880=372023.8HZ2）、当 C4=0.33uF 时：C6=270pF 时， f= 1/T=1000000/30.5280=32756.8HC6=470uF时， f= 1/T=1000000/30.5921=32688.2HZC6=670uF 时， f= 1/T=1000000/30.4744=32814.4HZ3）、 C4=0.01时：当 C6=270uF 时，当 C6=270uF 时， f=1/T=1000000/2.0561=486357.7HZ当 C6=470uF 时， f=1/T=1000000/2.3760=420875.4HZ当 C6=670uF 时， f=1/T=1000000/2.6784=373357.2HZ2、将 C4 的值恢复为0.033μ F，分别调节 Rp 在最大到最小之间变化时的频率和波形如下：Rp（KΩ）5040302010F（HZ）403746.8416666.7420875.4425170.1422582.8529553.3(3)、当 Rp=30k 时， f= 1/T=1000000/2.3760=420875.4HZ(4)、当 Rp=20k 时， f= 1/T=1000000/2.3520=425170.1HZ(5)、当 Rp=10k 时， f= 1/T=1000000/2.3664=422582.8HZ(6)、当 Rp=0k 时， f= 1/T=1000000/2.3280=529553.3HZ总结：由表一可知，当 C4 较大（既为 0.33PF）时，不管 C6 如何变化，电路所输出的波形的频率比较稳定，而且没有失真。

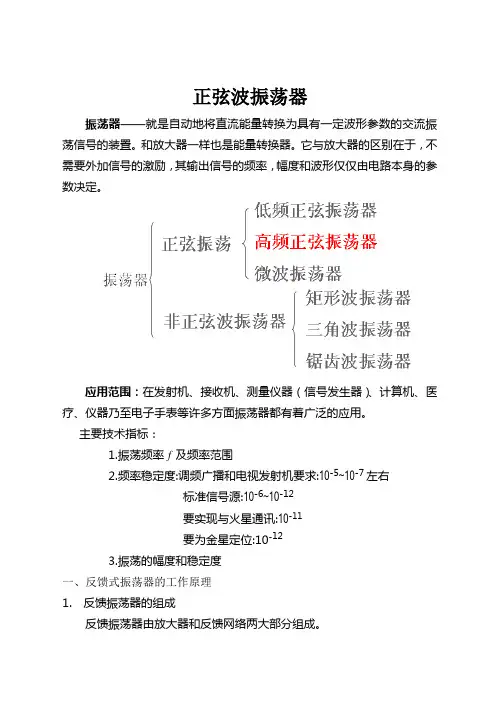

正弦波振荡器振荡器——就是自动地将直流能量转换为具有一定波形参数的交流振荡信号的装臵。
和放大器一样也是能量转换器。
它与放大器的区别在于，不需要外加信号的激励，其输出信号的频率，幅度和波形仅仅由电路本身的参数决定。
应用范围：在发射机、接收机、测量仪器（信号发生器）、计算机、医疗、仪器乃至电子手表等许多方面振荡器都有着广泛的应用。
主要技术指标：1.振荡频率f及频率范围2.频率稳定度:调频广播和电视发射机要求:10-5~10-7左右标准信号源:10-6~10-12要实现与火星通讯:10-11要为金星定位:10-123.振荡的幅度和稳定度一、反馈式振荡器的工作原理1.反馈振荡器的组成反馈振荡器由放大器和反馈网络两大部分组成。
反馈型振荡器的原理框图如图4-1所示。
由图可见, 反馈型振荡器是由放大器和反馈网络组成的一个闭合环路, 放大器通常是以某种选频网络(如振荡回路)作负载, 是一调谐放大器, 反馈网络一般是由无源器件组成的线性网络。
自激振荡：没有外加输入信号,但输出端有一定幅度的电压.oU输出，即实现了自激振荡。
自激振荡只可在某一频率上产生，不能在其它频率上产生。
当接通电源时，回路内的各种电扰动信号经选频网络选频后，将其中某一频率的信号反馈到输入端，再经放大→反馈→放大→反馈的循环，该信号的幅度不断增大，振荡由小到大建立起来。
随着信号振幅的增大，放大器将进入非线性状态，增益下降，当反馈电压正好等于输入电压时，振荡幅度不再增大进入平衡状态。
2. 反馈式正弦振荡器分类LC 振荡器 RC 振荡器 石英晶体振荡器 3. 平衡和起振条件 （1）平衡条件平衡状态——反馈电压.f U 等于.i U 时，振荡器能维持等幅振荡，且有稳定的电压输出，称此时电路达到平衡状态看电路可知：电压放大系数...io U A U =反馈系数：..f .oU F U =达到平衡状态时：..f i U U =则平衡条件为：......f f ....i i1o o o o U U U UAF U U U U ∙∙＝＝＝而根据数学中复数分析：..A F A F ϕϕ∠+＝AF 可得出振幅平衡条件为：AF =1相位平衡条件为：A F A F ϕϕϕϕ∠++＝＝+ 2(0123.......)n n π=、、、 （2）起振条件——为了振荡器振荡起来必需满足的条件由振荡的建立过程可知，为了使振荡器能够起振，起振之初反馈电压U f 与输入电压Ui 在相位上应同相（即为正反馈）；在幅值上应要求U f ＞U i ， 即：振幅起振条件：AF >1相位起振条件：A F A F ϕϕϕϕ∠++＝＝+ 2(0123.......)n n π=、、、4. 主要性能指标（1）振荡器的平衡稳定条件平衡状态有稳定平衡和不稳定平衡，振荡器工作时要处于稳定平衡状态。
