接地网的电阻

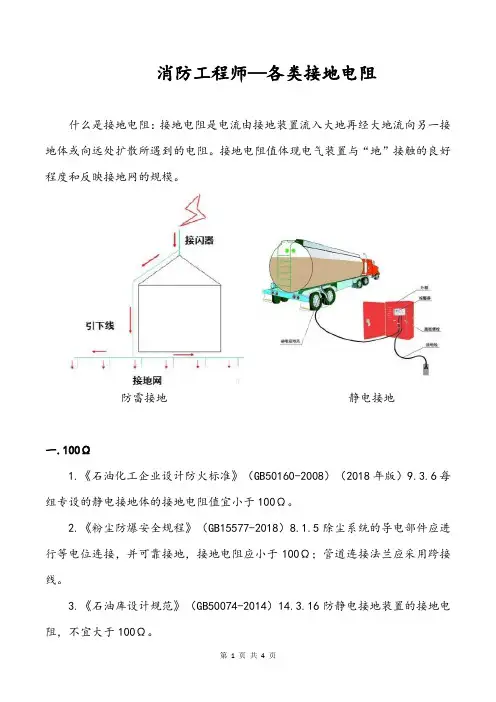

第 1 页 共 4 页 消防工程师—各类接地电阻

什么是接地电阻：接地电阻是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻。接地电阻值体现电气装置与“地”接触的良好程度和反映接地网的规模。

防雷接地 静电接地

一.100Ω

1.《石油化工企业设计防火标准》（GB50160-2008）（2018年版）9.3.6每组专设的静电接地体的接地电阻值宜小于100Ω。

2.《粉尘防爆安全规程》（GB15577-2018）8.1.5除尘系统的导电部件应进行等电位连接，并可靠接地，接地电阻应小于100Ω；管道连接法兰应采用跨接线。

3.《石油库设计规范》（GB50074-2014）14.3.16防静电接地装置的接地电阻，不宜大于100Ω。

第 2 页 共 4 页 4.《汽车加油加气站设计与施工规范》GB50156-2012）（2014年版）11.2.15防静电接地装置的接地电阻不应大于100Ω。

二.30Ω

1.《汽车加油加气站设计与施工规范》（GB50156-2012）（2014年版）11.2.2加油加气站的地上油品、LPG、CNG和LNG管道始、末端和分支处的接地装置的接地电阻，不应大于30Ω。

2.地上或管沟敷设的油品管道、LPG管道、LNG管道和CNG管道，应设防静电和防感应雷的共用接地装置，其接地电阻不应大于30Ω。

3.《石油库设计规范》（GB50074-2014）14.3.11地上或非充沙管沟敷设的工艺管道的防静电接地装置可与防雷击电磁脉冲接地装置合用，接地电阻不宜大于30Ω，接地点宜设在固定管墩(架)处。

三、10Ω

1.石油库设计规范》（GB50074-2014）14.3.6 当石油库专用铁路线与电气化铁路接轨，铁路高压接触网不进入石油库专用铁路线时，应符合下列规定：

接地电阻检测标准

《接地电阻检测标准》

前言

嘿，朋友们！在我们的电气世界里啊，接地可是个相当重要的事儿呢。你想啊，就像我们人得有个踏实的立足之地一样，电气设备也得有个可靠的接地。为啥呢？这接地啊，就像是给电找了个安全的出口，能防止设备漏电的时候电到人，还能保护设备自身呢。接地电阻检测标准就是为了确保这个接地的有效性而存在的。这就好比给电气设备的安全上了一道保险锁，让我们能放心地使用各种电器设备。今天呢，咱们就好好唠唠这个接地电阻检测标准。

一、适用范围

（一）建筑电气系统

在咱们的高楼大厦里，各种电气设备可不少，像电梯啦、照明系统啦、空调系统之类的。这些设备都得接地良好才行。比如说吧，你家住在高层，电梯要是接地电阻不合格，万一漏电了，那可就危险得很。这个标准就适用于整个建筑电气系统的接地电阻检测，不管是新建的大楼，还是老旧建筑的电气改造，都得按照这个标准来。

（二）工业电气设备 工厂里更是电气设备的集中地，那些大型的机床、电机、配电柜等设备。这些设备工作起来电流可大了，如果接地不好，不仅会损坏设备，还可能引发火灾或者危害工人的安全。这个接地电阻检测标准在工业领域那是必须遵循的，就像工人师傅们必须遵守操作规程一样重要。

（三）通信基站

现在大家都离不开手机，通信基站到处都是。这些基站里的电气设备要是接地电阻有问题，信号传输可能会受到干扰，还可能因为雷击等原因损坏设备。所以啊，通信基站的接地电阻检测也得符合这个标准。这就好比是给基站的稳定运行打个基础，基础打不好，上面的“楼”（通信服务）就可能晃悠。

二、术语定义

（一）接地电阻

接地电阻呢，说白了就是电流从接地电极流入大地所遇到的电阻。你可以想象一下，电就像水流，大地是一个巨大的水库，接地电极是水管，接地电阻就是水管里的一些小阻碍，这个阻碍越小，电就能越顺畅地流入大地，接地也就越安全有效。

（二）接地电极

这就是和大地直接接触的部分啦，像咱们常见的接地棒、接地网之类的东西。它的作用就是把电气设备上的电传导到大地里去。就好比是电进入大地的一个入口，如果这个入口做得不好，电就不能很好地“跑”到大地里。

1 人工接地极工频接地电阻的计算（约40个公式）

一、单根人工垂直接地极工频接地电阻Rg的通用计算公式简化后的公式：(单根人工垂直接地极简化计算公式来自顾慈祥、冯宝忆编著的1965年2月第一版)

[此计算公式来自前苏联接地标准]。

主用公式：

R：垂直接地极的接地电阻（Ω）；

ρ：土壤电阻率（Ω·m）；

L：垂直接地体深度（m）；

d: 接地体直径（圆钢、钢管为外直径；角钢为边宽,扁钢为宽度的 1/2（m）；

r：接地体半径（圆钢、钢管为外半径；角钢为边宽,扁钢为宽度的 1/2（m）；

二、单根人工水平接地极的工频接地电阻Rg的数值可按下列简化公式计算： (单根人工水平接地极简化计算公式来自顾慈祥、冯宝忆编著的1965年2月第一版)。[此计算公式来自前苏联接地标准]。

Rg：水平接地极的工频接地电阻（Ω）；

ρ：土壤电阻率（Ω.m）;

L：水平接地体总长度（m）；

d：水平接地体的直径或等效直径 （m）；

h：水平接地体的埋设深度（m）

k：与接地装置型式有关的系数 （见表1）

表1、 系数k与接地体型式的关系 接地体 K 接地体 K 接地体 L1/ L2 K

1

8.45

L2

L1

1.5

5.81

1.27

19.2

2

6.42

1.46 D

L

L2/4D2

3

8.17

2.38

5.53

4

10.4

rLLnLR22dLLnLR42dtklLRng22 2 三、单根人工垂直接地极工频接地电阻Rv的通用计算公式。{公式来自DL/621-1997《交流电器装置的接地》附录A：“人工接地极工频接地电阻的计算”公式：（单根人工垂直接地极）}，

Rv：垂直接地极的接地电阻（Ω）；

接地电阻的测量方法简介

接地线和接地体都使用金属材料，统称为接地装置。电力部门按用途不同设有各种接地装置 ，如保护接地、工作接地和防雷保护接地等。

接地装置的接地电阻包括：接地线电阻、接地体电阻、接地体和土壤的接触电阻以及接地电流途径的土壤电阻等。在上述各种电阻中，接地线和接地体的电阻很小，可以忽略不计。这样，接地装置的接地电阻的数值就是接地体对大地零电位点的电压和流经接地体的电流的比值，即： R=

式中 R——接地电阻 Ω

U——电压 V

I——电流 A

接地电阻有冲击接地电阻和工频接地电阻之分。冲击接地电阻是按通过接地体的电流为冲击电流时求得的接地电阻值，它对通过雷电电流时的情况下很有研究价值；而工频接地电阻是按通过接地体的电流为工频电流时求得的接地电阻。一般在不指明时，接地电阻均指工频接地电阻而言，测量出的接地电阻数值也是工频接地电阻值，以便衡量其接地电阻是否符合规程要求。 各种接地装置对工频接地电阻数值都有不同的要求，如表1所示。在接地装置完工后或在运行中，均需按规定进行测量，以鉴别其是否合格。

接地电阻的测量方法很多，这里仅介绍目前应用最普遍的ZC—8型接地电阻测量仪的技术特点及其使用方法。

1 ZC—8型测试仪技术特点和使用方法

1.1 ZC—8型测试仪的技术特点

(1) 在仪器的检流计回路内，接入了电容C1，使在测试时不受土壤电解电流的影响。

(2) 发电机输出频率为110～115Hz，并采用了由BG、D等组成的相敏整流环节，以避免市电杂散电流对测试的影响。

(3) 制造厂生产的仪器，如果设有4个端钮的，还可用来测量土壤电阻率。该仪器还分B组和T组两种类型，B组适用于普通气候条件，T组适用于亚热带的气候条件，即可适合在环境温度为0～50℃和相对湿度为98%以下的气候条件使用。

表1 各种接地装置的工频接地电阻要求值

注：1.R——最干燥季节的接地电阻 Ω

I——计算用的接地故障电流 A 2 对高土壤电阻率地区，接地电阻的要求放宽后，尚应满足接触电压和跨步电压的要求。
