上海热线三期工程网络割接实施方案

  • 格式：doc
  • 大小：1.30 MB
  • 文档页数：13

办公通网 www.cnbgt.com 通用网址：办公通 网络实名：办公网 上海热线三期工程网络割接实施方案 （草案）

上海热线三期工程是上海信息产业公司在其二期工程的基础上对网络结构、网络规模以及网络性能的优化与升级工程。由于这一期工程的特殊性，在本次工程的实施过程中，应该充分考虑二期工程的实际情况，充分考虑对现有数据网络的充分和有效利用，最大限度在利用现有设备，充分考虑到网络实施过程中可能出现的各种情况，将网络升级工作对用户的影响降至最小。 一、工作任务概述 三期工程的最大特点是将原二期工程基于ATM的网络改变为完全基于SDH的网络结构。二期工程与三期工程的网络拓扑结构分别如图一与图二所示：

广域网SDH组网结构GSR12000GSR12000GSR12000GSR12000

Cisco7507Cisco7507Cisco7507

Cisco7507Cisco7507Cisco7507Cisco7507浦西浦东

Cisco7507新江苏和田武胜云南控江庆宁寺东昌:Packet over SDH:Fast Ethernet connectionIP over SDHCisco7507Cisco7513Cat5500(1-2)Cat5500(1-2)ChinanetChinanetBGP-4BGP-4Cisco7513Cisco7507Cisco7507

2M新江苏cisco 7507控江cisco 7507庆宁寺cisco 7507浦西cisco 7513浦东cisco 7513东昌cisco 7507武胜cisco7507云南cisco 75072M2M2M2M2M155M155M155M155M155M155M155M155M ATM155MSH-Oline 网络互联拓扑图S5/1216.165/30S5/1216.169/30S5/1216.173/30S5/0216.174/30ATM1216.158/30S5/1216.177/30S5/0216.178/30ATM1216.154/30S5/1216.181/30S5/0216.182/30S5/1216.185/30S5/0216.186/30ATM1126.146/30S5/1216.189/30S5/0216.190/30ATM1126.142/30ATM10/0126.141/30ATM11/0126.137/30ATM1/0216.129/30ATM2/0216.133/30ATM2/0216.134/30ATM1/0216.130/30ATM9/0216.157/30ATM3/0216.153/30ATM9/0216.145/30ATM3/0216.149/30ATM1126.150/30ATM10/0216.161/30ATM1216.162/30地址前缀: 202.96.掩 码: 255.255.255.252S5/0216.166/30S5/0216.170/30L:208.37L:208.45L:208.49L:208.53L:208.57L:208.612ML:126. 5

和田cisco7507

ATM1126.138/30

L:208.41

L:126. 9浦西cisco7507浦东cisco7507

L:126. 33F8/1216.197/30F1/0216.198/30S5/0-S5/1208.134、138/30F1/0216.194/30F8/1216.193/30S5/0-S5/1208.133、137/30L:126. 294M 办公通网 www.cnbgt.com 通用网址：办公通 网络实名：办公网

除在网络拓扑结构上的调整外，三期工程还在用户管理系统、网络管理系统、邮件系统以及安全系统、数据备份等方面作了相应改进与性能优化，并增加用户拨号端口数。综合分析了三期工程的各方面工作，将这次工程中的工作内容规纳如下： 〃Packet over SDH技术的引入，包括CISCO12000路由器的接入。 〃广域网拓扑结构的改变，需要将原建立在ATM技术基础上的网络改变为建立在SDH技术基础之上。并且要将网络改变为一个双星形的拓扑结构。 〃浦东与浦西两核心节点的局域网结构的改变。 〃拨号服务器数量的增加。 〃邮件系统 〃HA与第四层交换技术的引入。 〃安全系统的建立。 〃网管系统与带外网管系统。 〃用户管理系统。 〃专线用户接入点的改变。 〃域名系统的改变。 〃其它相关升级与优化工作。

二、具体割接方案 针对上述工作内容，我们提出两种网络割接实施方案，其中，方案一请见附件一，方案二请见附件二。 办公通网 www.cnbgt.com 通用网址：办公通 网络实名：办公网

附件一 割接实施方案（一） 方案一的具体设想是由核心到边缘，充分利用新的网络设备，建立新的、与原有网络相对独立的的网络结构。将浦东与浦西的原有局域网设备一次割接到新的网络结构中，这时，相应局域网设备的相关配臵不需要更改。最将新增的网络设备以及修改过配臵的其它设备接入到新的网络中，经过微调与完善，最后成为本次工程最后的网络状况。 一、割接准备工作 割接准备工作的主要目的是充分利用新的网络设备，建立一个相对独立于原有网络的新的网络结构，以及其它相关的准备工作。准备工作完成后该新的网络结构大致如下图所示：

割接准备工作的具体内容与步骤如下： 1、断开浦东与浦西之间互联的一条光纤链路，用于联接新的CISCO12000路由器。配臵两台互联12000路由器，并测试之间的联通性。 2、将另外两台12000路由器通过POS链路与步骤一中的两台12000路由器互联，并且配臵OSPF路由协议，观察路由表情况，并测试四台路由器之间的联通性。 3、将新配臵的两台7507路由器通过POS卡与12000路由器相联，配臵7507路由器上的OSPF路由协议，观察协议工作情况并测试路由器之间的联通性。 4、配臵浦东与浦西的CISCO5500交换机，设臵VLAN与相应的VLAN路由，以及OSPF路由协议，观察协议工作情况并测试网络联通性。这时交换机VLAN的设臵应与原有网络中交换机的设臵相同， 以便于实现网络的正确过渡。

GSR75075500GSR750755005500浦东浦西GSRGSR 办公通网 www.cnbgt.com 通用网址：办公通 网络实名：办公网

5、分别配臵浦东与浦西节点的7507路由器，加入有关专线用户的相关配臵与其它相应路由配臵。 6、在其它周边节点7500路由器上加入新的POS接口板，配臵这些周边节点路由器，加入有关端口配臵，为周边节点与核心节点GSR互联作准备。 至此，一个新的网络结构已经建成，该网络与ChinaNET与二期工程网络之间没有联接， 是一个相对独立的网络。 准备工作除了建立该网络结构以外，还有一些其它的内容如下： 7、所有设备的上架。 8、所有网线与光纤的布放。 9、相应设备与联接的标识与标注，以便于在网络能够正确、迅速地恢复。 10、通知用户确切的割接时间。

二、具体割接步骤 在具体割接工作实施过程中，浦东与浦西两个核心节点同时开始实施，保证用户数据与其得到服务的统一性。同时我们还建议采用由旧设备到新设备的方法，即先割接旧设备，然后再接入新增设备的方法。具体过程如下： 1、出口链路的联接。 分别断开浦东与浦西原出口路由器与ChinaNET间的互联链路，将其改 接至新的7507路由器上，配臵两台7507路由器的端口参数与路由协议。 观察7507路由器与ChinaNET之间的联接状况，并测试新网络中每一台路由器的国内与国际联通性。 2、原有网络设备的联接改变 步骤一结束时，用户应仍可以上网及访问本地网络，但不可以到达其它网络。 将原有的网络设备联接由旧网络中改变为联接到新网络结构中，包括用户服务器、邮件服务器、域名服务器、拨号服务器、WWW服务器等所有原有设备。分别测试所有服务器与拨号服务器的网络联通性，并且测试用户拨号与其电子邮件与WWW访问等功能。 网络联通性测试与与用户上网与访问测试应该成功，若测试某一方面不成功，迅速查找原因，如在短时间内（2小时）不能发现原因，则按恢复方案将网络恢复为原来状态。 3、专线用户联接改变 将专线用户的网络联接由原来的专线用户7507路由器改接至新的7507路由器上，该新 办公通网 www.cnbgt.com 通用网址：办公通 网络实名：办公网

的7507路由器已经过配臵。测试专线用户网络联通性与其它网络性能。 4、其它周边节点联接改变 通过SDH光纤联接周边节点路由器POS接口与相应的核心节点GSR相应接口，测试其端口联通性。 配臵相关OSPF路由协议配臵，观察路由协议工作状况，并测试周边路由器与其所联接的专线用户的网络联通性与其它网络性能。

至此步骤，原有网络的所有服务器、拨号用户与专线用户的联接割接已经完成，新的网络状态改变为如下图所示状态：

在该网络状态，所有用户所得到的网络服务应与旧网络中所得到的一致，但所有用户的网络联接与整个网络的拓扑结构已经改变为新的状态。 5、核心节点间第二SDH链路的联接 采用SDH链路联接两核 心节点的第二对GSR路由器，配臵端口参数，测试端口联通性。配臵OSPF路由协议，观察协议工作情况。 6、7513路由器的联接 二期工程所采用的7513路由器在联接到新的网络结构中前需要更改配臵。因此，按照新的路由器配臵要求更换路由器的硬件配臵。 对于浦东节点的7513路由器，分别利用POS卡和快速以太网卡联接相应的12000路由器与以太网交换机，对于浦西节点的7513路由器，采用POS卡联接浦西节点的12000路由

GSR75075500GSR750755005500浦东浦西GSRGSR75077507

75077507

合集下载

上海市网络机房施工方案

上海市网络机房施工方案

上海市网络机房施工方案一、施工准备与规划实地考察：对机房所在地的地理环境、建筑结构、电源供应等进行详细考察，确保满足网络机房的建设要求。

制定施工方案：根据考察结果，结合网络机房的功能需求和技术标准，制定详细的施工方案。

预算与成本控制：进行成本预算，并制定成本控制措施，确保施工过程中的各项费用控制在预算范围内。

二、基础设施建设机房装修：按照网络机房的标准要求进行装修，包括地面处理、墙面处理、天花板处理等。

电源供应系统：建设稳定可靠的电源供应系统，包括UPS不间断电源、备用发电机等。

空调与通风系统：建设满足机房温度、湿度和空气质量要求的空调与通风系统。

三、网络设备布置服务器机架：根据服务器数量和规格，选择合适的服务器机架，并进行合理布局。

网络交换机与路由器：根据网络拓扑结构，选择合适数量和型号的网络交换机与路由器，并进行布置。

防火墙与入侵检测系统：布置防火墙和入侵检测系统，确保网络安全。

四、网络接入建设光纤接入：与运营商合作，完成光纤接入机房的工作，确保网络带宽和稳定性。

内部网络布线：合理规划网络布线方案，采用高品质的网线、光缆等材料，确保数据传输速度和稳定性。

五、系统集成与测试设备联调：将所有设备进行联调，确保设备之间能够正常工作、数据能够准确传输。

网络性能测试：对网络性能进行测试，包括带宽、延迟、丢包率等指标。

安全测试：进行安全测试，确保机房的网络安全防护措施有效。

六、安全设施布置视频监控：布置视频监控系统，实现机房内部全方位无死角监控。

入侵报警：安装入侵报警系统，确保机房安全。

防雷接地：进行防雷接地处理，确保机房设备在雷电天气下的安全。

七、运维与管理制定运维管理制度：制定机房运维管理制度，明确运维人员职责和工作流程。

监控系统建设：建设机房监控系统，实时监控机房环境、设备运行状态等。

备份与恢复策略：制定数据备份与恢复策略，确保数据安全性。

八、施工质量控制材料质量控制：选择优质的材料供应商，对进入施工现场的材料进行严格的质量检查。

网络项目割接方案V

网络项目割接方案V

网络项目割接方案V Document number【AA80KGB-AA98YT-AAT8CB-2A6UT-A18GG】中烟集团数据中心网络项目割接方案华为技术服务有限公司Huawei Technologies Co., Ltd.2017年6月文档名称中烟集团数据中心网络项目设备割接方案文档类别技术文档■工程文档□培训文档□运维文档□项目文档□服务文档□其他□当前版本修订记录建立文档建立文档目录第一章割接说明1.1总体说明升级/割接简述：本次设备替换为,我司的CE12804替换现网的Cisco Catalyst 6509设备，USG6600替换现网的juniper设备。

对原有硬件设备进行替换，涉及业务改变，原来的OTV将采用VXALN技术替代，其它配置原则上采用原有配置,接口地址有部分改变，由于设备软件版本不同命令会有变化，不对网络结构以及流量走向做改变。

升级/割接影响：此次操作将会影中断网络约2天。

1.2人员安排北京银信人员：1.3物料备件准备1.4组网结构1.4.1割接前组网结构原中烟数据中心和营销中心现有核心交换机Cisco Catalyst 6509和广域网路由器Cisco 7606已运行多年，系统容量不足、故障率升高。

组网如下图：1.4.2割接后组网结构核心区两台CE12804（数据中心级交换机）横向堆叠成一台设备，然后虚拟成两台VS，数据中心VS与园区网VS与数据中心中间通过两台USG6650互联，中间USG6650防火墙进行安全控制，USG6650防火墙双机热备；数据中心VS设备通过波分链路与CE6851对接，实现VXLAN的分步式网关。

园区网部署一个VS作为汇聚交换机，与互联网USG6650互联，提供安全控制。

割接后组网图如下：1、数据中心组网图：VXLAN设计图：第二章 割接规划VLAN ，策略等沿用原有数据不做新规划，IP 设备端口互联用原有互联地址，根据网络拓扑做部分规划，具体见附件：中烟集团数据中心网络和营销中心网络项目。

系统在线割接方案

系统在线割接方案

系统在线割接方案12.1 割接准备1、在割接前一天将设备上电观察其运行状态，确保所有的板卡都可以正常注册到新设备上并运行正常。

2、准备好设备割接时所需要的尾纤跳线和以太网线，并对所有线缆做好相应的测试工作，预留部分线缆以备割接中出现损坏。

3、在割接前，将旧网的配置做相应备份。

4、将旧网的配置翻译为新网配置，并将配置加载到新设备上运行观察，确保配置正确无误，所有的配置都可以在新设备正常下发。

5、将设备放置于方便操作的位置，保证不会中途掉电，以备网络割接。

12.2 割接步骤12.2.1保存网络相关参数在内蒙古政法网正常运行的前提下，分别保存两台NE40-8设备的相关参数，ospf路由、ospf peer、bgp peer 、bgp路由、MPLS LSP通道数、vrrp参数是否正常，以备设备割接后进行相应参数的比较。

12.2.2设备割接现网双链路双设备，可以采用分设备和链路进行切换，保证网络和业务不中断。

将原设备1放置于原设备机柜前方，将原设备1所连网络线缆中断，切换到新设备上，查看通过新上设备到局域网到广域网的链路、路由是否可达，如果到路由不可达，立即回退到割接前的状态。

将设备2连接局域网的线缆中断，切换到新设备2上，测试新设备2网络是否正常，并且测试各地的路由是否可达，如果到各地路由出现异常，立即切换回割接前的状态。

将两台新设备通过互联接口进行连接，查看两台新设备之间运行的路由协议是否正常，如果不正常，检查异常原因。

将原网设备1连接的广域网跳线进行切换到新设备1上，查看通过新设备到各地网络链路是否UP,并且测试通过新设备到各个盟市的其它设备是否可达，接下来测试通过新设备到各个盟市的设备是否正常建立OSPF邻居关系，互相之间的路由是否学习正确。

在此操作上，任何一个盟市的路由不可达或接口不UP的情况一旦发生，立刻将该盟市的广域网线缆接回原有的设备1上，看是否正常，并查找原因。

将原网设备2上连接的广域网到新设备2上，查看各广域网接口是否UP,到对端设备路由是否可达，并通过查看接口，查看OSPF状态是否正常，如果一旦出现异常，立刻切换回原设备2上，查看原设备是否正常，并找到故障原因。

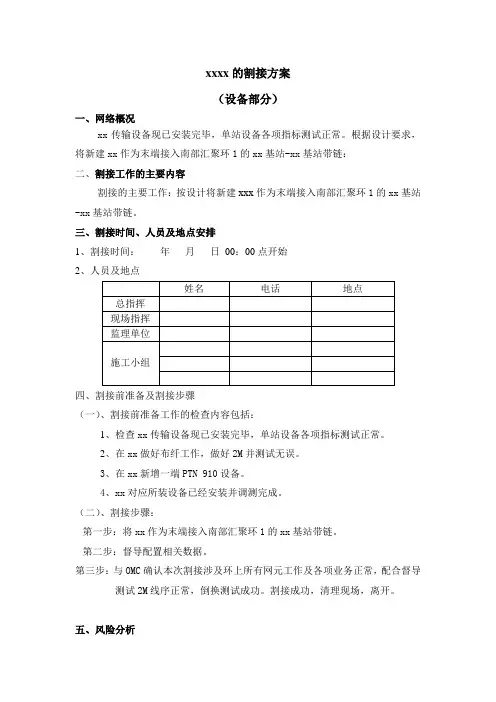

割接方案(设备)
